巴哈赛车无级变速主从动轮盘总成

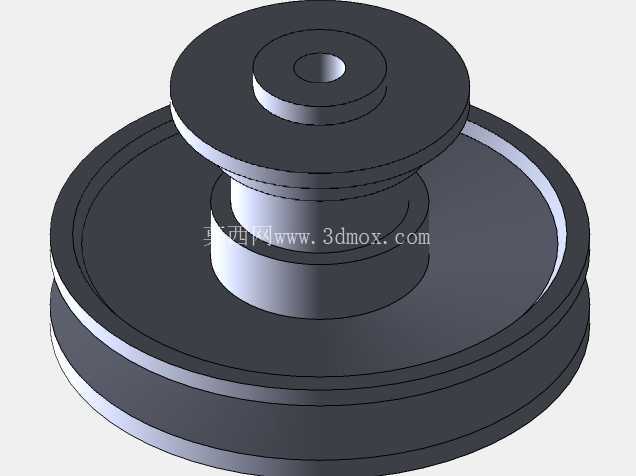

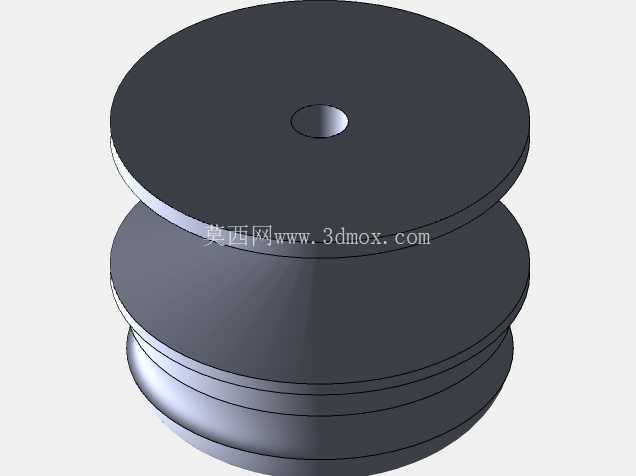

　　这套轮盘结构面向小型越野赛车的橡胶带无级变速传动场景，是动力传递路径里直接决定速比调节范围的核心执行部件，整套结构由主动侧锥面轮盘、从动侧承压轮盘、中心定位轴孔、多层限位环槽以及轴向施压配合面共同组成，没有额外复杂的外置拨叉机构，依靠轮盘锥面间距变化改变传动胶带的工作回转半径，从而在发动机转速与车轮负载之间自动匹配传动比。

　　从实际装车使用的角度看，这类结构最常出现在轻量化越野小车、全地形小型试验车以及学生工程训练赛事的动力单元中，发动机输出端的扭矩先传递到主动轮盘，V型橡胶传动带嵌在两轮盘的锥面之间，当发动机转速升高，主动轮内部的离心滚柱产生的径向推力转化为轴向挤压力，将两片锥盘推近，胶带被向外挤出，主动侧工作半径增大；与此同时从动轮侧的弹簧承压结构被胶带张力推开，从动侧工作半径相应减小，整体速比升高，车辆进入高速巡航状态。当行驶阻力变大、后轮负载上升时，胶带张力平衡被打破，从动轮弹簧推动锥盘合拢，工作半径增大，主动轮侧胶带回落至靠近轴心的位置，速比自动降低，输出轴端获得更大的驱动扭矩，这套自适应调节过程不需要驾驶员手动操作离合或者换挡机构，在非铺装路面频繁起伏的工况下能大幅降低操作强度。

　　建模过程中首先要锁定的是中心安装孔的配合边界，轮盘通过中心孔与变速器输入、输出轴形成同轴配合，孔位的同轴度公差直接决定高速旋转时胶带是否出现偏磨、跳动，轮盘端面与轴心的垂直度偏差过大会导致胶带在变速过程中出现轴向窜动，轻则加速胶带侧壁磨损，重则出现传动带脱槽甩出的故障。锥面的倾角选择是整个设计的核心，锥角过大时，胶带在半径变化过程中受到的轴向分力不足，速比响应会变得迟滞，爬坡时无法及时退回低速大扭矩区间；锥角过小则会导致轮盘对胶带的夹持力过大，变速移动阻力升高，胶带侧壁持续受到过大挤压，发热和磨损速度都会明显上升，工程上通常会结合所选V带的楔角数值匹配锥面角度，保证胶带侧面与锥面能够完全贴合，接触应力均匀分布在整个接触带上。

　　轮盘外缘的多层环槽结构一方面用于限制传动胶带在最大、最小工作半径位置的行程边界，避免速比调节到极限位置时胶带超出轮盘有效工作区域，另一方面环槽形成的分层台阶也可以在轮盘旋转过程中容纳少量混入的泥沙、尘土——越野行驶场景下传动箱并非完全密封，沙尘一旦进入锥面贴合区域，会夹在胶带与轮盘之间加剧磨损，预留的环槽间隙可以让部分颗粒物在离心力作用下被甩入槽内，减少配合面的磨粒磨损。

　　外形尺寸方面，轮盘的最大外径直接决定整套CVT可实现的最大传动比范围，外径越大，主动轮能够达到的最大工作半径与最小工作半径的比值就越高，车辆的极速与爬坡扭矩之间的可调区间就越宽，但外径同时受到动力舱安装空间的限制，轮盘旋转时不能与车架管件、传动箱壳体、发动机缸体发生运动干涉，设计时需要以轮盘轴心为基准，预留出完整的旋转包络空间，同时要保证传动带在两个极限速比位置时，带边不与周边防护板发生摩擦。中心孔的孔径要匹配对应转轴的轴径，键槽或者锁紧螺纹的位置需要和轴端固定结构对应，保证轮盘承受大扭矩传递时不会出现相对转轴的周向转动。

　　从装配逻辑来看，两片锥轮的相对滑动面需要保证轴向移动顺滑，不能出现卡滞，从动轮侧的弹簧安装座的台阶面要和弹簧端面完全贴合，弹簧压缩过程中不能出现偏斜，否则轴向施压不均匀会导致轮盘单侧压紧胶带，传动过程中出现抖动。整套结构在做三维校核时，不仅要验证静态下各零件的装配间隙，还要模拟胶带在最大、最小速比两个极限位置的走向，检查胶带在全变速行程中是否始终保持在两轮盘的中心平面内，避免出现带体扭曲。这类轮盘通常采用铝合金加工成型，在保证结构强度的前提下降低旋转部件的自重，减小变速过程中转动惯量带来的响应延迟，锥面工作区域会做表面硬化处理，提升抗磨损能力，在长期高频的速比切换工况下维持配合面的尺寸精度。
