六旋翼无人机地面测试台架结构

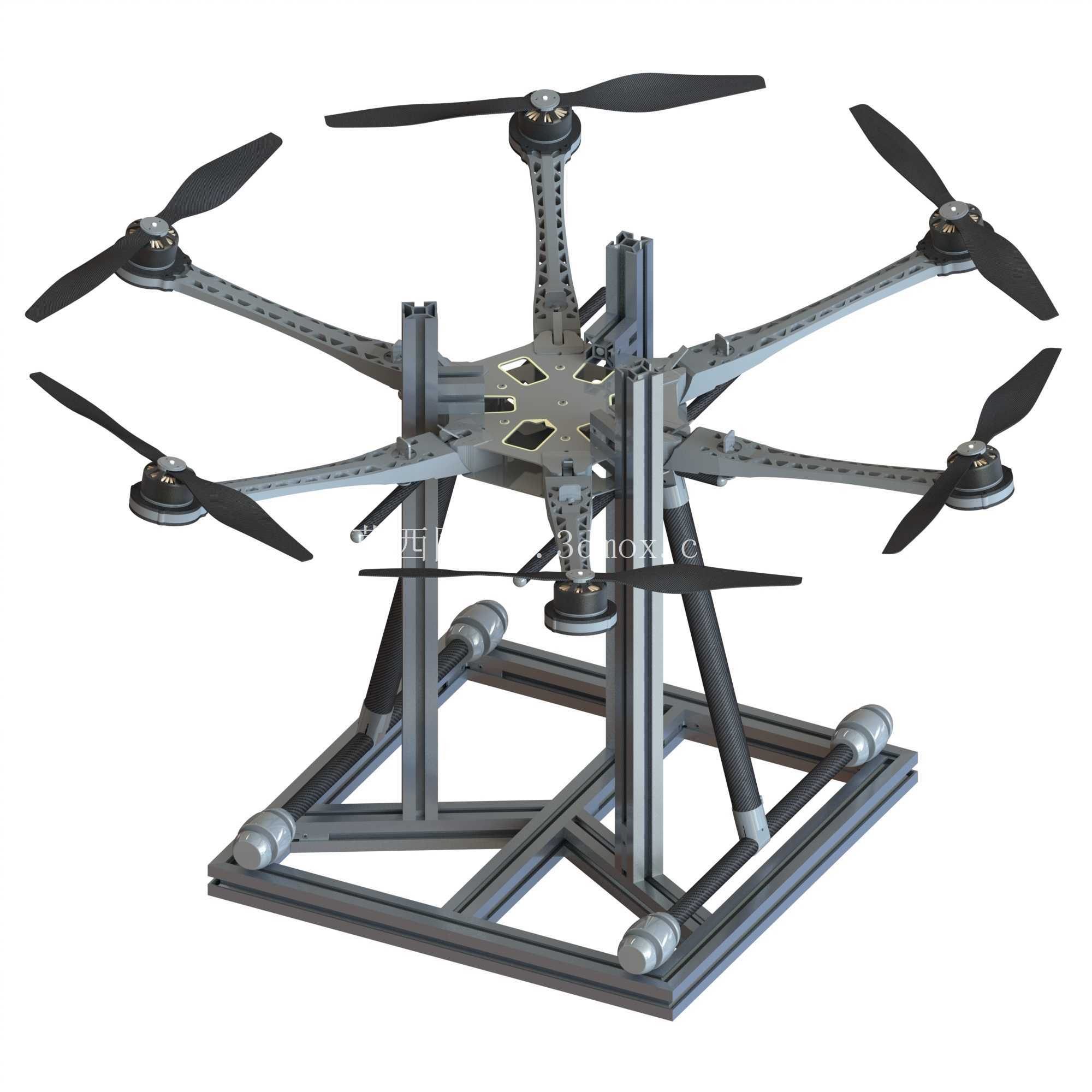

　　这套结构围绕六旋翼无人机在地面阶段的动力验证、姿态约束和维护调试展开，核心对象由上方多旋翼飞行平台与下方固定式测试支架共同组成。实际使用时，无人机并不直接进入自由飞行状态，而是通过中心区域的竖向支撑和周边限位结构，将整机稳定安置在台架上，使螺旋桨、电机、电调和飞控系统能够在受控边界内完成运转检查。此类装置常见于旋翼飞行器研发、教学实验、维修复检和任务前预检场景，尤其适合在海滩、野外救援、巡检等复杂环境投入使用前，先确认动力链路、振动水平和机体装配状态。

　　从功能划分看，上方六旋翼平台采用放射状机臂布局，六个旋翼沿周向均匀分布，能够形成多方向升力与力矩控制基础。机臂端部布置电机和螺旋桨，桨叶朝向一致并按多旋翼控制逻辑配合旋转，中心盘区域承担飞控、电源、接线和载荷安装等功能。机架杆件以轻量化和高刚度为主要取向，臂身上可见密集开孔和连接节点，这些结构既用于减轻整机质量，也为线缆固定、设备安装和维护拆装提供位置。对于工程建模而言，机臂与中心盘的连接关系是重点：接头需要传递电机推力和扭转载荷，同时还要保证重复拆装后的同轴度和位置一致性。

　　下方测试台并非简单承托框架，而是兼顾定位、防护和观察的地面工装。台架底部采用矩形外框和斜向支撑组合，形成稳定的落地平面；四角设置缓冲或接触件，可降低台架在地面滑移、振动传递和意外接触时的风险。中部竖向立柱向上延伸至无人机中心附近，使无人机在测试时受到明确的空间约束。周边杆件并不完全锁死旋翼的气动工作，而是在机体侧倾、下沉或异常偏移时提供机械限位，避免动力突增、控制失稳或单电机异常导致整机翻倒。这样的设计思路适合地面全油门测试、电机转向检查、桨叶平衡验证和飞控参数初步确认。

　　结构设计上，测试台需要同时处理两类载荷：一类是无人机旋翼运转产生的周期性振动，另一类是调试过程中可能出现的冲击和偏载。底部框架通过纵横梁形成平面刚度，斜撑则把竖向立柱承受的弯矩传递到外框，减少立柱根部的集中应力。立柱与底框之间的连接应保留足够的接触面积，若用于真实加工，通常需要在节点处增加加强板、套管或焊接补强。无人机中心与支架之间的接口要避免过约束，既不能让机体在高速旋翼振动下自由晃动，也不能强行限制机架正常微变形，否则会把测试结果引入额外结构干扰。

　　外形边界方面，六旋翼展开后，旋翼扫掠范围构成设备的最大水平轮廓，台架底座则应在投影范围内提供稳定支撑，并在旋翼外侧保留安全观察距离。竖向高度由无人机起落空间、中心连接位置和操作人员观察视线共同决定：支架过低会影响桨下气流和维护空间，过高则会提高重心并削弱台架稳定性。底座宽度需要覆盖无人机主要受力投影，四角支撑点尽量外扩，以承受偏航力矩和单侧推力差异带来的倾覆趋势。对于三维建模人员，装配时应重点检查旋翼与立柱、机臂与支架、桨尖与外围安全区之间的间隙，确保动态运转时不存在干涉。

　　在救援无人机应用中，这类地面测试系统的价值在于把高风险试飞前移为可控台架试验。海滩环境存在盐雾、湿沙、阵风以及起降面不稳定等因素，出发前若能在台架上完成动力响应、电池供电、通信链路和振动异常检查，就能减少现场故障。台架还可配合碳纤维保护环或外围围护结构使用，为人员和设备提供额外安全边界。模型整体呈现出明显的杆件化、模块化特征，适合在结构方案阶段用于验证机臂展开尺寸、支架支撑跨距、立柱高度、底座落地面积以及维护操作空间，也可为后续绘制工程图、选择型材规格和校核连接强度提供直观依据。
