电子外固定开口挡圈卡簧结构

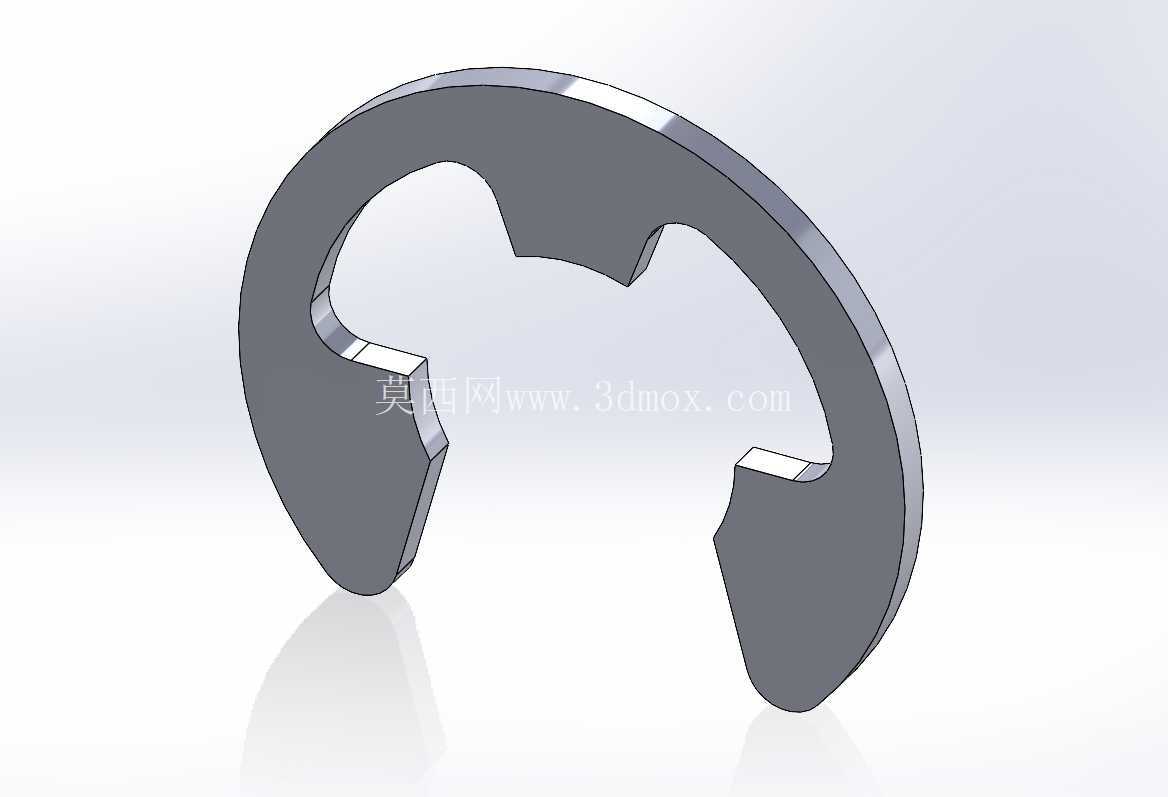

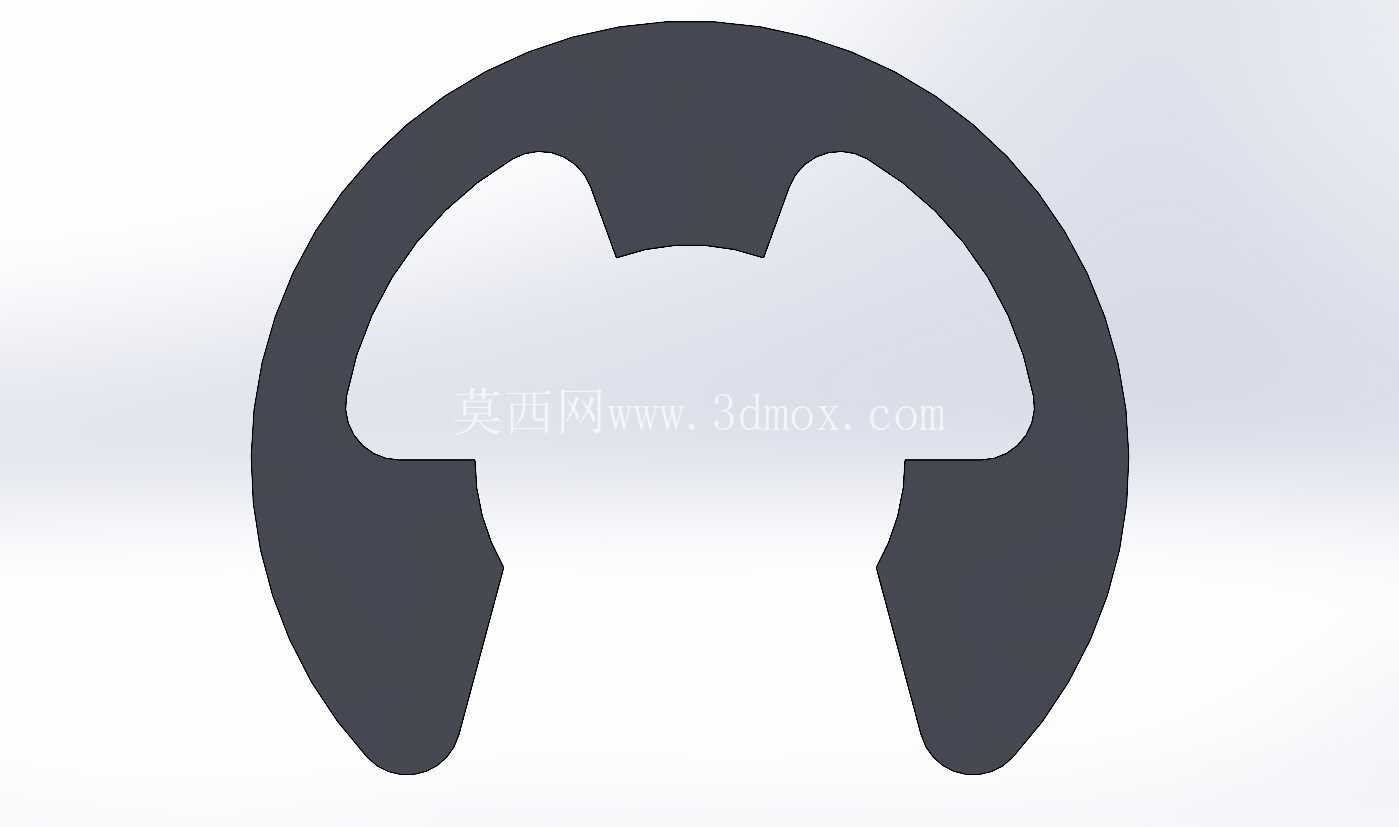

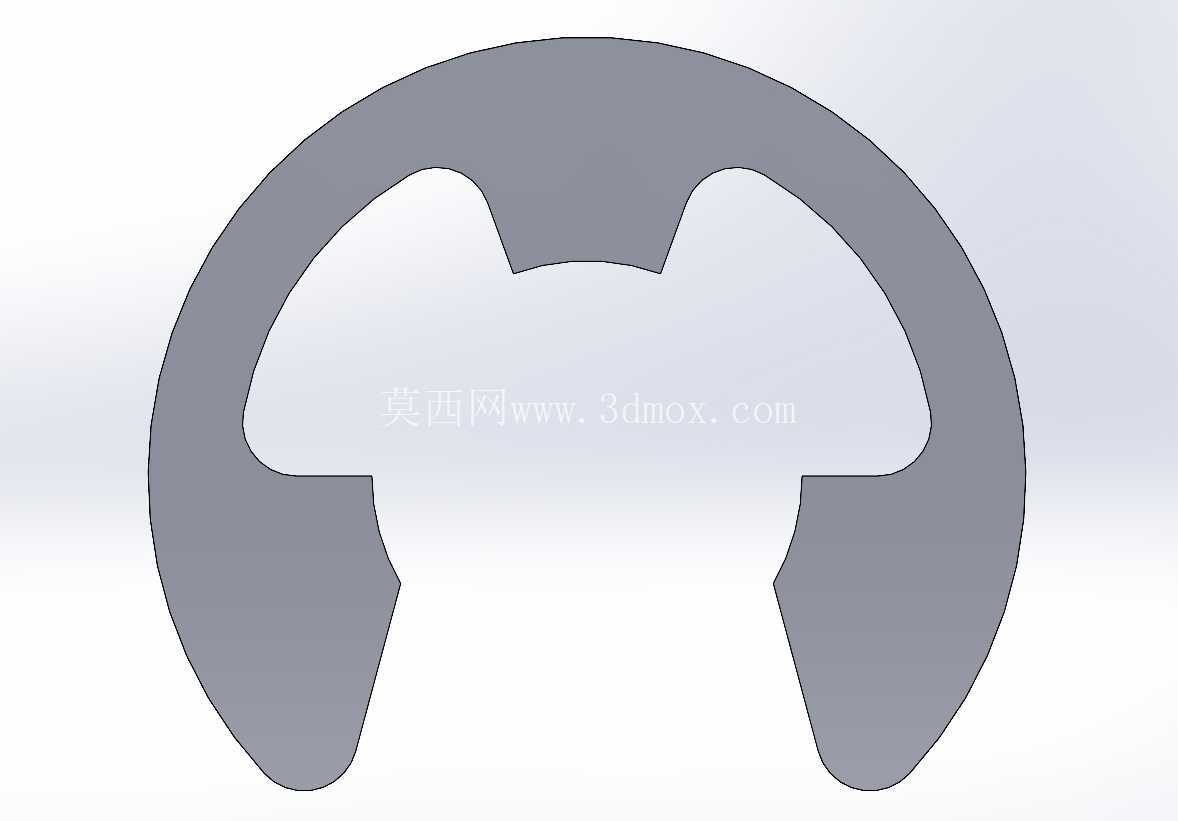

　　开口挡圈是电子、电气和小型机械装配中常见的轴向限位零件，主要用于轴端、小型变压器骨架、微型电机轴、连接器组件以及薄板装配位置，限制零件沿轴向窜动。该结构外形呈近似C形，整体为薄片状金属件，外轮廓为连续圆弧，内侧设置两处卡位凸缘，端部保留开口，便于在装配时通过弹性变形卡入轴槽或定位槽。

　　在实际设备中，这类零件并不承担大载荷传动，而是承担定位、防脱和约束边界的作用。例如电源变压器内部绕组骨架、端子固定件或小型金属支架在装配后，若仅依靠塑胶卡扣或螺钉压紧，长期受振动、温度循环影响后可能出现轴向间隙。开口挡圈嵌入预设环槽后，可把相邻零件的移动范围限制在槽宽范围内，使垫片、绝缘套、骨架或小型轴承保持在设计位置。

　　该挡圈的设计重点在于开口宽度、内孔卡位形状、料厚和外圆半径之间的匹配。外圆并非简单完整圆环，而是根据安装空间和避让需求形成开口弹性环；两个内凸卡位对应轴槽或卡槽的受力边，装配后凸缘进入槽内，外圆侧则贴靠被限位零件的端面。端部开口让零件具备一定张开量，手工钳或专用挡圈钳可使其短暂扩张，越过轴径后落入环槽；卸载后依靠自身回弹恢复约束。

　　从建模角度看，先确定轴槽直径、槽宽、槽底圆角以及被限位件的端面接触范围，再反推挡圈内径和卡位尺寸。内凸缘不能过深，否则装配时需要较大撑开量，容易造成永久变形；也不能过浅，否则受冲击后可能从槽中滑出。外圆半径需覆盖被约束零件的接触区域，同时避免与周边壳体、绝缘片或焊点干涉。薄片厚度通常与环槽宽度相匹配，侧面应保留平直承压面，使轴向力尽量均匀分布在槽壁上。

　　端部形状采用圆弧过渡而非尖锐切口，可降低装配和受振时的应力集中。开口两侧端头略向内收，能引导零件进入卡槽，减少偏装。内凸缘与环体连接处需要设置平滑过渡，因为该区域在撑开时承受较大弯曲应力，若转角过硬、截面突变，批量件在热处理或冲压后可能出现裂纹。

　　安装边界方面，挡圈装入后轴向占用空间主要等于料厚，径向占用范围则由外圆半径决定。设计周边结构时，应在挡圈外侧预留钳具操作空间，保证挡圈钳能够夹住端部或对应工艺孔位；若设备内部空间狭窄，可通过缩小外圆或在相邻零件上设置避让沉台来解决。被限位件与挡圈接触的端面不宜过度粗糙，承压区域应尽量垂直于轴线，避免挡圈局部受力后偏摆。

　　在电子电气场景中，材料表面处理和绝缘距离也需要同步考虑。挡圈靠近绕组、端子或金属外壳时，应核对其外圆与带电体之间的爬电距离和电气间隙；若用于接地或导通定位，还需保证接触面不被绝缘涂层完全覆盖。若仅作机械限位，则可通过镀层提高防锈能力，并降低与钢制轴槽之间的摩擦磨损。

　　该类结构虽然尺寸小，但对装配可靠性影响直接。三维设计时需要把挡圈、轴槽、被限位零件和周边壳体放在同一装配环境中检查：一是撑开装配路径上是否存在干涉；二是挡圈落入槽后是否完全贴合槽壁；三是外圆是否压到绝缘件或导线；四是零件在极限公差叠加后仍有足够卡接量。通过这些约束，可以形成一个结构简洁、装拆方便、适合小型电子设备批量使用的轴向限位方案。
