家用立式制氧主机外观结构设计

　　这套制氧主机结构面向家庭氧疗、日常保健供氧以及小型护理空间使用，整体采用立式窄体机箱布局，目的是在有限的居室面积中减少占地，同时保证内部分子筛、压缩机、管路、散热风道和控制板有足够的布置空间。设备外观以黑白两色为主，机身正面为浅色面板，侧部与顶盖采用深色包覆，边角做圆角过渡，既降低家用环境中的磕碰风险，也让整机在卧室、客厅、养老房间等场景中更易融入。

　　从实际用途看，该类设备主要通过变压吸附方式从环境空气中分离氮气，输出较高浓度氧气，供老人、慢病恢复期人群、高原居住者或需要短期氧疗的用户使用。与医用集中供氧系统不同，家用机型需要独立完成空气过滤、压缩、吸附、湿化、出氧控制和噪声抑制，因此结构设计不能只关注外壳造型，还要兼顾内部模块的维修拆装、气流组织、振动隔离和热平衡。

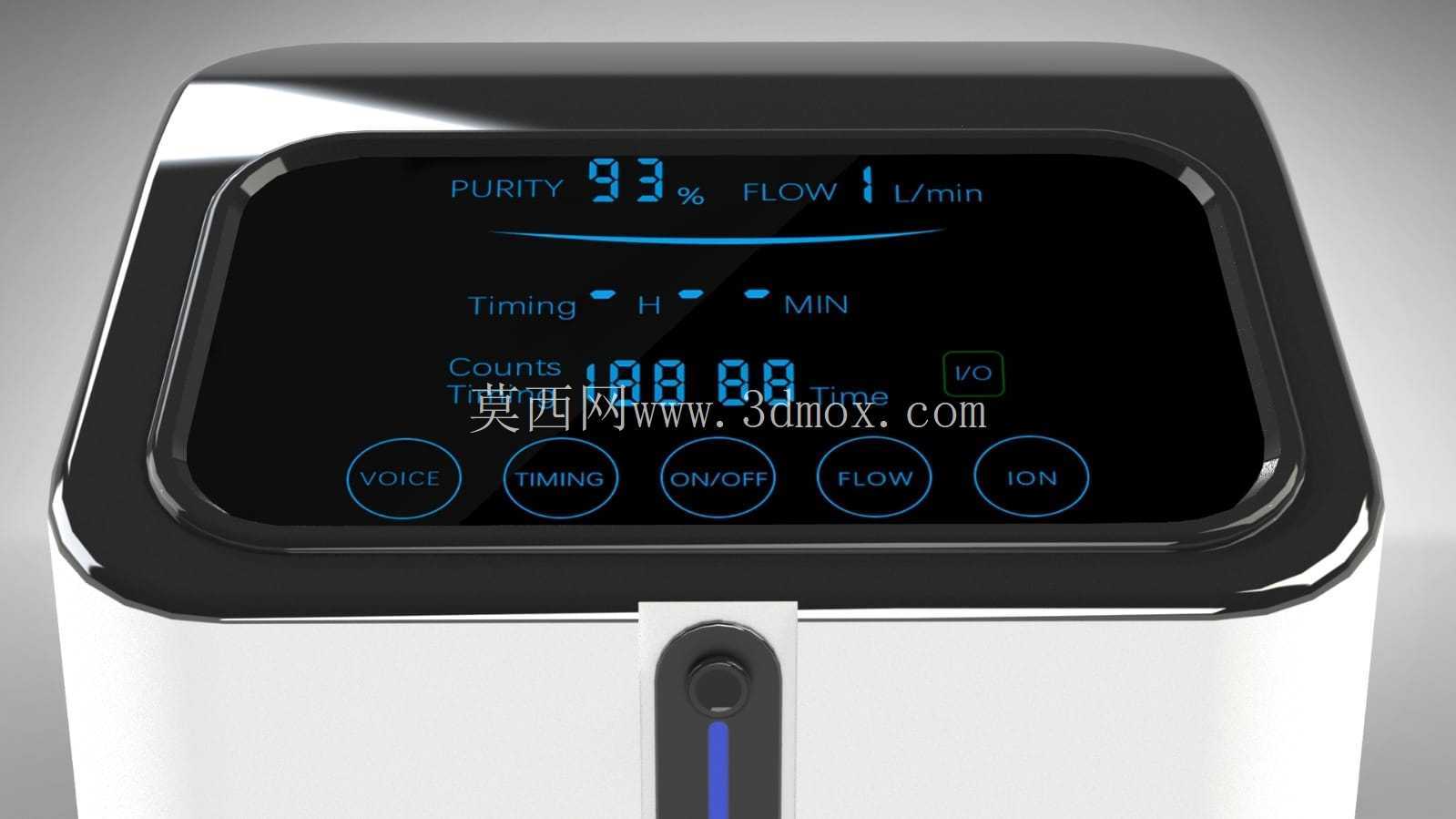

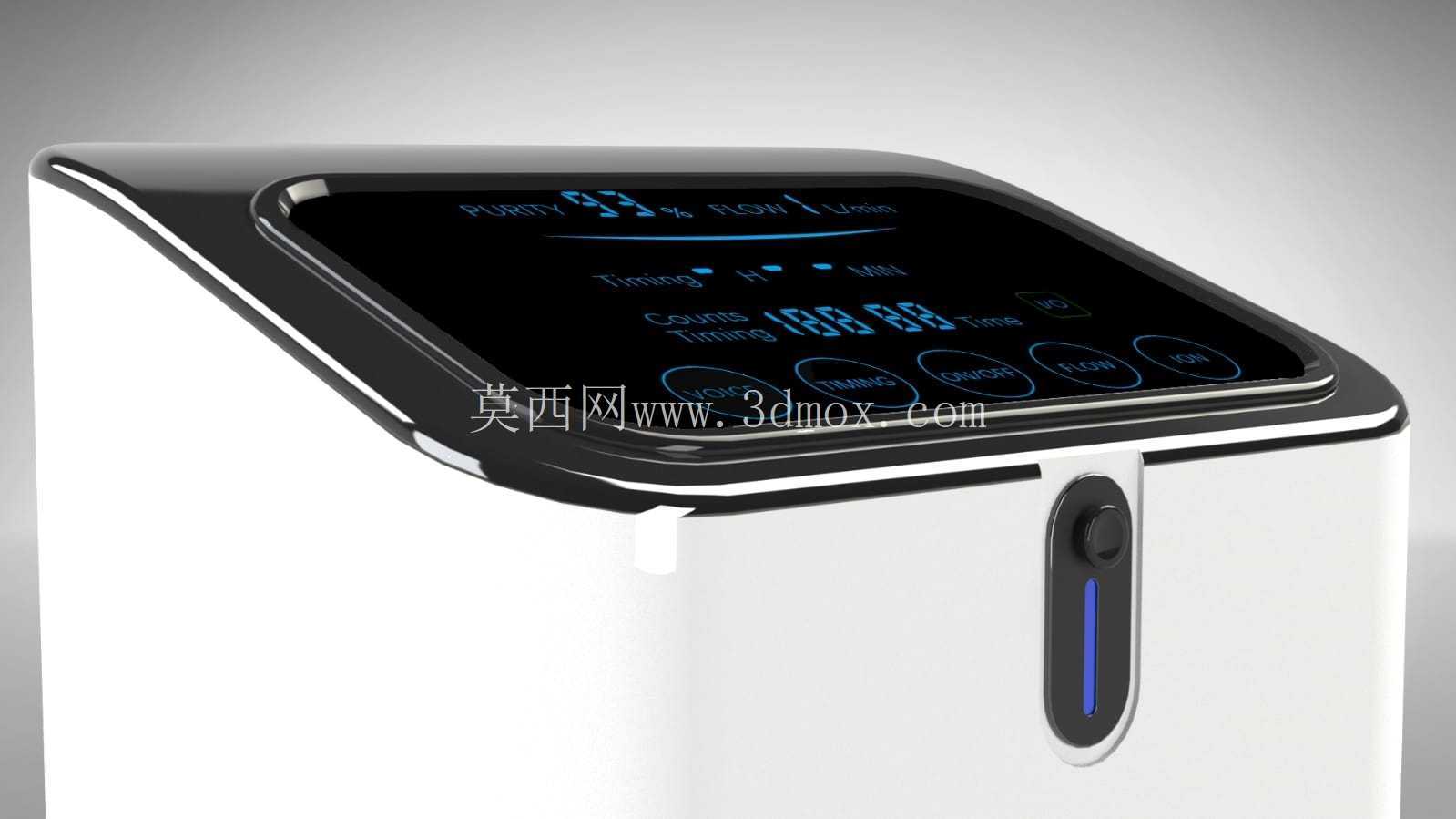

　　模型中机身呈近似长方体的直立形态，顶部设置大面积深色盖板，可作为操控面板、提手区域或上盖检修边界使用。顶盖与机身之间保留分层线，便于在实际产品中拆分为上罩、主箱体和后维护板。正面上部靠中线位置设有竖向深色出氧或显示区域，可集成流量计、出氧接口、状态指示灯或触控按键。该位置高度符合用户站立或坐立时的观察与操作习惯，不需要弯腰寻找接口，也方便连接鼻吸管、湿化杯等附件。

　　外形尺寸方面，立式机箱的深度小于高度，适合贴墙或放置在沙发旁、床侧柜边。底部应预留防滑脚垫位置，使压缩机工作时机身稳定，不与地面形成刚性传声。机身两侧的深色面可作为可拆卸侧板，在量产结构中用于隐藏螺钉、通风孔和走线槽；后下方则适合布置进风过滤棉、散热风口和电源接口。由于制氧过程中压缩机持续发热，进风与排风路径不能被墙面完全遮挡，建模时需要在机箱背部和侧面保留合理的安装间隙，通常后侧离墙距离、侧向维护空间和顶部操作空间都应在布置图中明确标出。

　　内部结构设计上，压缩机宜布置在底盘下部重心区域，通过减振垫与底板隔离，降低振动向外壳传递。分子筛塔通常竖直安装，占用机身中上部空间，周围布置电磁阀、连接气管和压力检测元件。控制板可远离高温压缩机，放置在顶盖下方或前上部独立腔体内，利用面板区域实现按键与显示对接。湿化瓶若采用外置方式，应在正面设置挂接位；若采用内置方式，则需要考虑加水、密封和防倾倒结构。

　　机箱正面大面积浅色面板承担视觉识别作用，实际工程中可采用塑料吸塑、注塑钣金复合或钣金喷塑工艺。深色顶盖不仅是外观件，也可作为上模块的承载件，内部设置加强筋、螺丝柱和定位卡扣。圆角处理不能只在外观曲面中表现，还需要映射到内部钣金折边、泡沫衬垫和包装缓冲件，避免运输时棱角受力集中。

　　从安装边界看，该设备不需要外接气源，只需放置在平整、干燥、通风良好的位置，并保证电源可达。机身底部不宜完全封死，应预留冷凝水检查、滤芯更换和底盘维护空间。顶部若设置隐藏提手，需保证提手强度能够承受整机重量；若仅为装饰盖板，则应在底部或背部另设搬运结构。对于结构工程师而言，三维建模时需要同步核对压缩机外径、分子筛塔高度、风机厚度、管路折弯半径和线束长度，避免外观壳体确定后内部件无法装配。

　　在噪声控制方面，立式机箱有利于形成上下风道，但也容易让压缩机振动通过薄壁件放大。因此模型深化时应在侧板内侧规划吸音棉贴附区域，在进风口设置迷宫式降噪结构，并将风机与压缩机的排风方向统一，减少热风在机箱内回旋。前壳与后壳连接位宜采用卡扣加螺钉的复合方式，既保证装配效率，也能控制长期运行后的接缝异响。

　　整体来看，该制氧机结构不是单纯的产品外观造型，而是围绕家用供氧设备的功能分区、人机操作、散热维护和振动噪声控制展开。立式窄体方案节省占地，黑白分色面板明确操作区域，顶部盖板和侧后维护面为内部模块安装提供边界，适合在家庭医疗、养老护理、高原供氧等场景中作为独立供氧终端使用。
