斯科特直线往复运动连杆机构

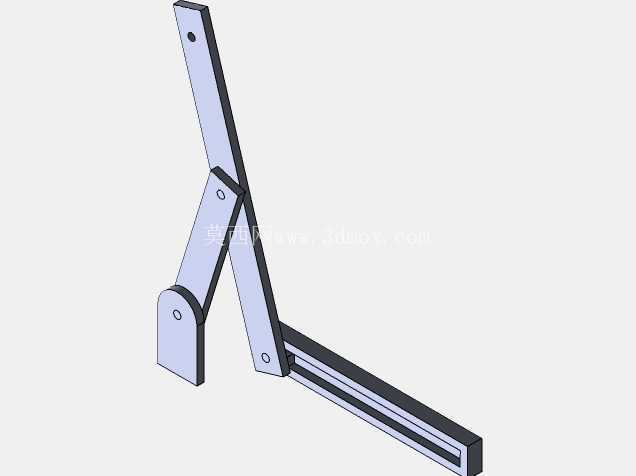

　　这套连杆组合机构在轻工自动化输送线、小型包装推料工位、实验教学演示台以及简易往复进给装置里都能见到它的身影，核心作用是把摇杆的连续摆动或者曲柄的回转动作，转化为末端滑座沿固定方向的平稳直线往复位移，不需要额外加装高精度直线导轨或者伺服进给模组，就能在短行程工况下完成推、拉、送、顶这类基础动作。从实际装配边界来看，整套机构的固定铰接座布置在机架左侧立面，底部水平导向槽沿机架工作台面横向铺设，最长的驱动摇杆向上方伸展，中部两根从动连杆通过销轴交叉铰接，所有转动副的轴心都保持平行，安装时只需要保证固定铰点、导向槽中心线的相对位置公差，避免连杆运动过程中出现卡滞、别劲的情况，整体占用空间呈L形布局，横向行程覆盖导向槽全长，竖向摇杆的摆动范围不会超出机架上部预留的安全间隙，不需要额外预留过大的避让空间。

　　设计这套机构的时候，首先要敲定的是末端滑座的目标直线行程，反推各根连杆的杆长比例：斯科特·拉塞尔机构的核心几何关系是让中部铰接点恰好落在长摇杆的合适分段位置，保证连杆端点在运动全程的轨迹近似笔直，建模时先绘制固定铰点的基准位置，再依次草绘每根连杆的轮廓，在所有铰接位置添加同轴心配合，末端滑块和导向槽之间添加直线移动配合，完成配合后拖动驱动摇杆就能直观验证整个运动周期里有没有干涉、死点，尤其是摇杆摆到两个极限位置时，要确认各连杆之间不会发生碰撞，销轴的拆装空间也预留充足。

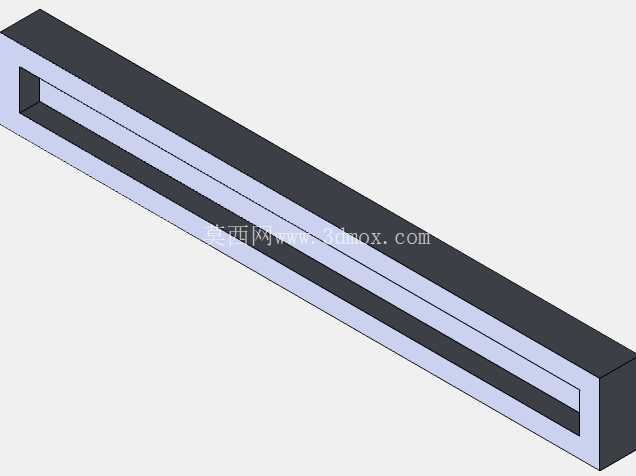

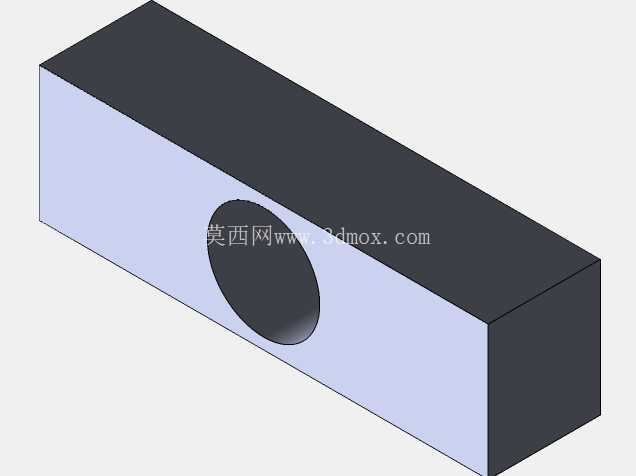

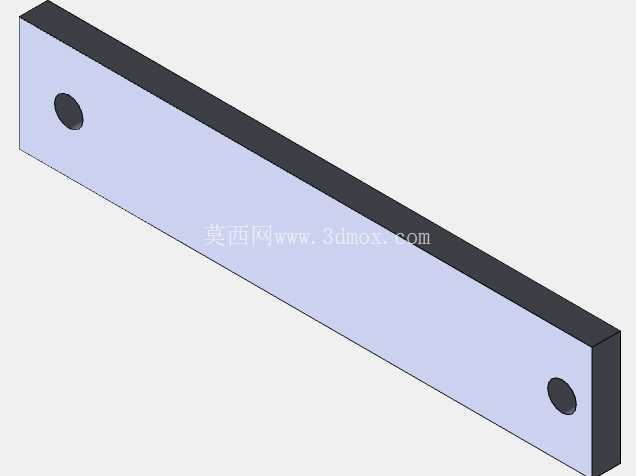

　　结构细节上，每根连杆都采用等厚板式切割成型，端部加工出同轴销孔，铰接位置通过销轴和隔套保证连杆板面之间留有均匀间隙，不会在摆动时发生摩擦剐蹭；底部滑动件嵌在水平导向槽内，侧向间隙控制在既能自由滑动又不会出现明显晃动的范围，长期运行磨损后还可以通过调整导向槽的压紧件来补偿间隙。和常见的曲柄滑块机构相比，这套机构的连杆布局更紧凑，传动过程中末端滑块的速度变化更平缓，冲击振动更小，在低速轻载的工位里不需要复杂的润滑维护，铰接点定期补脂就能长期稳定运行；在教学场景里，它也常用来演示平面连杆机构的运动转化原理，学员可以通过调整杆长参数直观看到轨迹偏差的变化，理解直线导向机构的几何设计逻辑。

　　建模过程中所有板件都保留了统一的厚度参数，销轴、孔位的尺寸完全对应，装配完成后可以直接导出工程图用于下料加工，也可以导入运动仿真模块添加驱动力，测算不同摆动角度下滑块的位移、速度曲线，核对实际工况要求的行程和运动节奏是否匹配。
