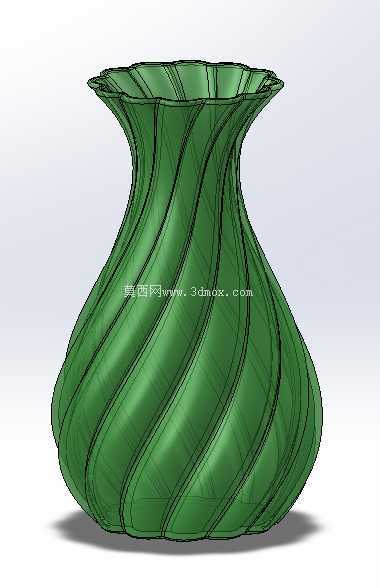

这款花瓶造型以连续扭转的曲面为主体,整体轮廓从底部向外平缓扩张,在腹部形成饱满的承托区域,再向上逐渐收束,靠近瓶口位置重新外撇,形成宽口、细颈、鼓腹的经典陈设比例。表面不是光滑回转体,而是由多条沿高度方向螺旋上升的棱面构成,棱线从底足附近起势,绕瓶身连续盘绕至口沿,使器物在不同观察角度下呈现明显的光影变化。对于结构建模而言,这类造型的关键不在于复杂装配,而在于曲面边界、截面变化和扭转节奏的控制:每一条棱线都需要保持连续,相邻曲面之间不能出现突兀折痕,否则渲染或后期加工时会破坏整体流线感。
从使用场景看,该类花瓶主要放置于客厅茶几、玄关端景、酒店大堂休息区、样板房展示台、办公接待区等室内空间,既可作为干花、花艺枝条的承载容器,也可单独作为软装陈设品。宽口设计便于花枝分散布置,颈部收束能够对枝条形成自然聚拢,腹部较大的容积则让整体重心偏低,放置时更稳。底足区域需要保持平整接触,建模时应保证底面与支撑面之间具有足够的接触环面,避免仅靠极小边线支撑而造成视觉上的不稳定。若后续用于3D打印或数控加工,底足还应考虑微小倒角或平台接触余量,以减少成型后底边翘曲、磕碰崩边的问题。
造型设计上,螺旋棱纹兼具装饰性和结构辨识度。棱纹沿周向均匀分布,扭转角度贯穿瓶身,使绿色材质在光照下形成深浅交替的条带。曲面过渡应遵循瓶口、瓶腹、底足三个区域的不同曲率:口沿处薄而舒展,需控制外撇幅度,避免开口过大导致颈部比例失衡;腹部弧面承担主要视觉体量,曲面半径变化应缓慢,保证扭纹在最宽处仍然顺滑;底足则相对收敛,形成稳定支撑。瓶口边缘可采用圆润卷边处理,既提升触感安全性,也能在薄壁制作时增加口部刚度。若采用陶瓷烧结、树脂打印或塑料成型,壁厚需要随高度进行合理分配,口沿和底足的厚度不宜完全一致,腹部大曲面处应避免局部过薄造成受力变形。
安装边界方面,该器物属于独立摆放件,不涉及机械接口,但在实际陈设中需要明确占位尺寸。底部投影直径决定台面占用范围,腹部最大外径通常大于底足,布置时不能只按底足面积估算,应在周围预留观赏和清洁空间。瓶口外撇后,横向边界进一步扩大,靠近墙面、书架或其他摆件时,应优先核对瓶口最大轮廓,而不是仅核对瓶腹位置。高度方向上,细颈和宽口会让视觉重心上移,虽然实际重心仍在腹部,但在人流经过较多的区域,应选择平整台面,并避免桌边、玻璃边缘等不稳定位置。若用于花器,内部储水或放入花枝后,载荷主要集中在底部和下腹,壁厚与底厚需满足长期盛水或承载枝条的要求。
建模流程可先建立中心轴线和若干控制截面,通过截面轮廓的缩放、旋转与放样生成主体,再按周向阵列形成扭转棱纹。棱纹数量不宜过密,过密会使瓶身显得细碎,也会增加曲面贴合和加工难度;数量过少则螺旋节奏不足,装饰效果减弱。控制棱线时应注意起点和终点的相位关系,使口沿处的波浪轮廓与瓶身棱线自然衔接。口沿不是简单圆形,而是随扭纹形成轻微起伏,这一细节能够强化整体设计语言,但起伏高度需要克制,保证插花使用时不会影响枝条放置。
在工程表达上,该模型适合用于曲面建模练习、装饰产品外观方案、软装摆件选型以及增材制造前的结构验证。检查重点包括曲面是否存在褶皱、法线方向是否统一、底部是否闭合、壁厚是否连续、口沿和底足是否有可制造的圆角。对于需要渲染展示的场景,扭纹曲面应保留足够的几何连续性,使高光沿螺旋方向顺畅流动;对于需要实物制作的场景,则应在外观曲面基础上补充实体加厚、内腔、底厚和口沿处理,使数字模型不仅具备视觉效果,也能对应真实摆件的成型与使用要求。
