SAE方程式学生赛车钢管桁架底盘

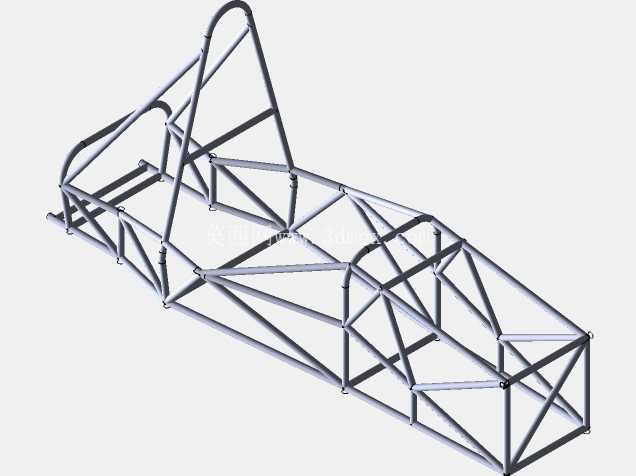

　　该作品呈现的是一套面向SAE SUPRA学生方程式赛事的钢管空间桁架底盘，核心承载结构由多根圆管按空间三角拓扑焊接组合而成，整体形态低矮狭长，前端收窄用于布置前悬安装点与转向机构，中部形成驾驶舱包围区域，后部延伸出动力总成与后悬承载段。从结构布置看，底盘并非简单平面框架，而是通过上、中、下多层管梁交叉，把纵向弯曲、侧向扭转和局部冲击载荷分散到连续桁架路径中。前舱区域管梁向车头方向收拢，预留出悬架摇臂、转向节拉杆、制动管路以及前防撞结构的安装空间；驾驶舱周边采用较高侧边防翻环与斜撑组合，形成乘员生存空间的刚性边界；后部框架则围绕发动机、差速器、链轮传动和后悬推杆点位展开，保证动力输出时的载荷能够直接回传至主承力管节点。

　　在赛事应用场景中，这类底盘承担着整车基体的作用。轮胎受到的纵向加速力、横向转弯力和垂向冲击，均通过悬架硬点传入车架；发动机转矩、制动反力矩以及碰撞载荷也都需要由桁架节点承担。因此建模时不能只关注外观轮廓，更要把每一根管件的空间角度、节点交汇关系和安装面位置表达清楚。圆管之间多采用相贯线贴合后焊接，节点处尽量避免多管偏心交汇，以减少附加弯矩；关键受力区域则通过增加斜撑形成封闭三角形，使载荷沿杆件轴向传递，充分发挥管材拉压效率。相比钣金冲压车架，钢管桁架在小批量试制、学生车队加工和轻量化迭代方面更具灵活性，也便于根据赛规、人机姿态和总成布置快速改管。

　　设计思路上，底盘需要同时满足刚性、质量、制造和维护几方面约束。主环、前环及侧边防翻结构通常采用较大管径或较厚壁厚，以保证翻滚工况下的生存空间；前后悬架附近的节点则需要设置焊接垫片、安装耳片或机加工连接块，用于固定摇臂、拉杆、轴承座和制动部件。模型中可以看到管梁在驾驶舱底部形成连续纵梁，并通过交叉斜管提高扭转刚度；车头段较开放，便于散热器、踏板盒、转向柱和线束布置；车尾段则围绕动力包形成笼式支撑，兼顾链轮罩、排气、油箱或电池组件的安装边界。

　　从外形尺寸与安装边界理解，底盘宽度需限制在轮胎内侧与侧箱布置之间，座舱开口要满足车手进出、安全带固定和座椅安装，离地高度则要兼顾前翼、底板和通过性。悬架硬点坐标决定了轮距、轴距、侧倾中心和运动学特性，因此车架上的安装孔位不能脱离悬架总布置单独确定。前悬点位通常靠近前轮中心并向车架纵梁传力，后悬点位则集中在后部承载节点附近；转向系统需要避开驾驶员腿部和前防撞结构，制动踏板、油门踏板以及方向盘安装位置需与车架前舱管梁保持足够间隙。

　　在三维建模过程中，应优先建立骨架草图或空间中心线，确认轴距、轮距、座舱宽度、防翻环高度和主要硬点后再生成管件。每根圆管可沿中心线路径扫掠，节点处按相贯关系修剪，后续再补充焊接片、安装板、吊耳和连接支座。对于需要实际切割加工的车队，中心线模型还可直接用于导出管件长度、切口角度和装配坐标；对于结构分析人员，则可在中线模型基础上抽取梁单元，施加悬架载荷、扭转工况和碰撞近似边界，评估高应力节点并调整管径、壁厚或斜撑方向。

　　该底盘的价值在于把赛车总体设计、人机工程、悬架运动学、焊接工艺和轻量化分析集中到同一承力结构上。观察其桁架走向，可以看到载荷路径从四个轮端硬点向座舱主环和底部纵梁汇聚，再通过后部框架传递到动力总成区域；局部开放位置并非削弱结构，而是为维修拆装、散热气流和部件避让留出空间。实际制造时，管件下料、弯管、胎架定位和焊接顺序都会影响最终精度，因此三维模型不仅是外观展示，更是车队从设计、校核到装配调试的共同工程基准。
