大学生方程式赛车钢管桁架承载底盘

　　这套钢管空间桁架结构面向大学生方程式赛事的整车承载需求展开，核心作用是把动力总成、悬架硬点、转向机构、座椅约束系统、防撞吸能区以及车身覆盖件的安装关系统一到同一刚性骨架上。实际装车时，车架并不是单纯的支撑件，而是整车动力学边界的基准：前环、主环、侧边防撞杆、前隔板与后部发动机安装区域共同决定了轮心相对车身的位置，也直接影响转弯时轮胎接地点的受力传递路径。

　　从结构思路看，模型采用圆管焊接桁架形式，杆件沿载荷传递方向布置，尽量让管材承受轴向拉压，而不是依赖单根梁的大弯曲刚度。前部区域收窄并向上形成鼻锥安装空间，便于布置前防撞盒、前悬摇臂、转向齿条和踏板总成；中部驾驶舱围绕驾驶员坐姿建立边界，主环高度、侧梁位置、肩部与腿部空间需要同时满足人机工程和规则约束；后部框架则围绕动力单元、差速器、后悬推杆或拉杆安装点展开，横向杆件用于抵抗加速、制动和侧向过弯时产生的扭转载荷。

　　在工程应用中，这类底盘最常见的场景是方程式赛车样车开发、车架方案评审、焊接工装设计以及悬架硬点校核。设计人员可以在三维环境中检查钢管之间的相贯关系，提前发现杆件干涉、焊缝重叠、夹具无法接近等问题。对于需要加工的团队而言，每一段管材的空间角度、切口形状和节点交汇方式都能直接服务于数控切管、放样和焊接定位；对于结构分析人员而言，桁架模型也便于进一步抽取梁单元网格，在扭转、制动、转向、碰撞等工况下评估应力分布与变形趋势。

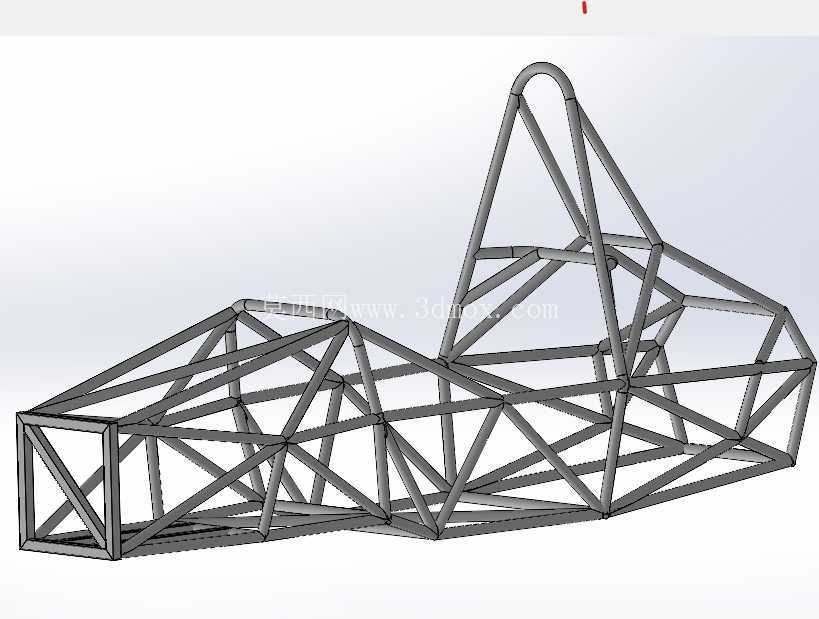

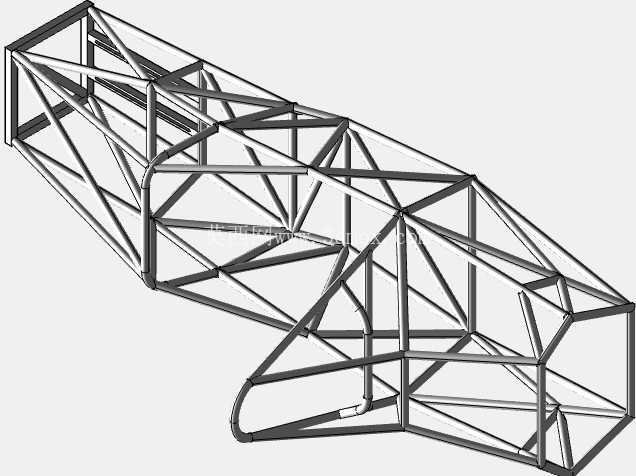

　　外形边界方面，底盘整体呈前低后高、中部包容驾驶舱的长条形桁架布局。前端框架宽度较小，用于给转向轮跳动和空气动力学套件留出空间；中部座舱区域由顶部主环、侧向防护杆和底部纵梁围成封闭乘员空间；后部结构根据动力总成布置向两侧展开，形成发动机悬置和后悬架安装节点。安装边界需要重点关注几类位置：前隔板到前环的距离关系到防撞吸能结构和踏板布置，主环与前环之间的斜撑决定座舱顶部抗侧翻能力，底部纵梁高度影响离地间隙和底板安装，后框节点则需要与链轮、差速器、半轴摆动范围保持安全间隙。

　　功能特性上，空间桁架的优势在于以相对轻的管材质量获得较高的整体刚度。杆件在节点处交汇后，前悬受到的冲击可以通过前框斜杆传至底梁和侧梁，制动载荷能够沿纵向杆件向后扩散，转弯时的横向力则通过侧梁、顶部环架和交叉斜撑形成闭合传力路径。相比薄板焊接车架，钢管桁架在小批量赛车制作中更便于手工修配和迭代；相比一体式单体壳，它对模具和高温成型条件依赖较低，更适合赛事原型车的快速验证。

　　建模时需要特别注意硬点坐标的稳定性。悬架安装耳片、发动机支架、安全带锚点、转向器固定面等位置不能只按外观摆放，而应与总布置、悬架运动学和乘员姿态协同确定。钢管外径、壁厚和材料等级虽然会在后续工程阶段细化，但三维阶段应保留合理的节点间距与焊接可达空间，避免多根管材在同一小区域内过度集中，造成焊缝拥挤、热影响区重叠和装配困难。

　　从实际制作角度看，底盘还需要兼顾维修便利性。后部动力舱若杆件过密，虽然局部刚度可能提高，但会增加发动机拆装和链轮维护难度；驾驶舱内部若斜撑侵入腿部或肘部空间，会影响驾驶员操作；底部横梁若位置不当，还可能与传动轴、排气或地板紧固件冲突。因此，该结构不仅体现桁架造型，更反映了赛车底盘在刚度、质量、安全边界、人机空间和装配工艺之间的综合取舍。
