法兰式静态扭矩测量仪三维结构设计

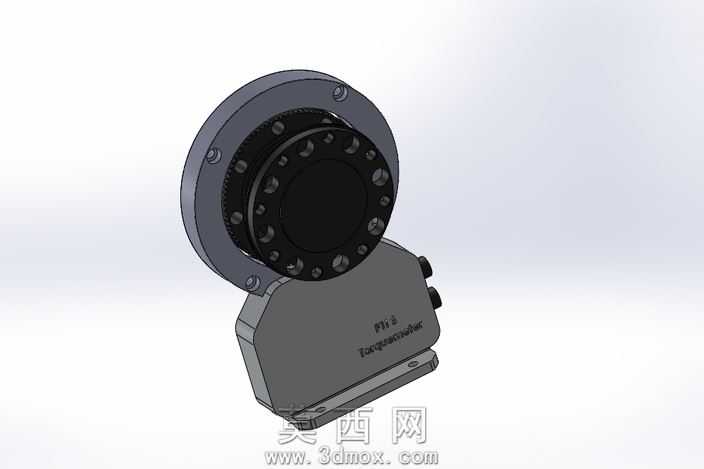

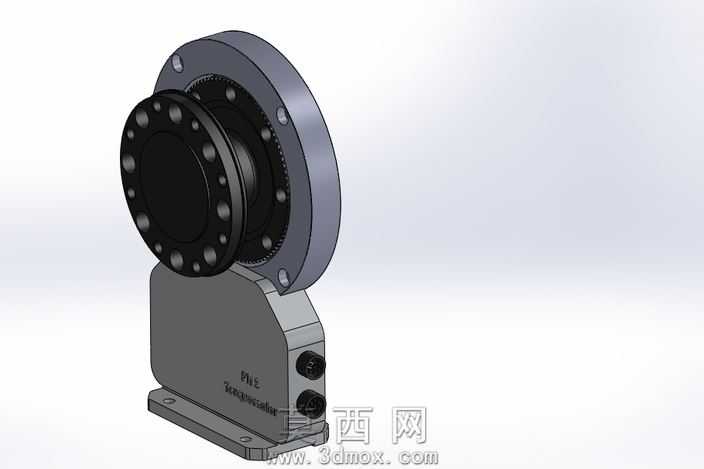

本作品为法兰式静态扭矩测量仪的三维参数化模型，采用SolidWorks完成全参数化建模，整体结构分为法兰连接盘、传感主体、安装基座三大核心模块，建模过程严格遵循机械设计公差规范，各零部件间的装配约束完全匹配实际装配逻辑，可直接用于工程出图与装配模拟。模型外观渲染采用工业级哑光金属材质，法兰盘表面做硬质阳极氧化质感处理，基座部分采用铸铝喷塑材质表现，接口区域做黑色哑光橡胶质感区分，通过环境光遮蔽与全局光照渲染，清晰呈现各部件的棱角过渡与装配缝隙，还原工业检测仪器的真实质感。结构设计上，前端采用标准法兰连接结构，法兰盘周向均匀布置安装螺栓孔，可直接与被测旋转轴系、负载端进行刚性连接，适配常规工业轴系的安装尺寸；中部传感主体集成应变感应模块与信号调理电路的容纳腔，侧面预留两个标准航插接口，分别用于供电与扭矩信号输出，腔体做密封结构设计，可适配工业现场的防尘防溅使用需求；底部安装基座采用带定位槽的平板式结构，预留四个沉头安装孔，可将测量仪固定在测试台架或设备机架上，基座与传感主体之间采用一体化刚性连接，避免连接间隙引入的测量误差。设计思路围绕静态扭矩的高精度检测需求展开，整体结构采用短轴向尺寸设计，尽可能缩短法兰端到基座的力臂长度，降低额外弯矩对扭矩测量精度的干扰；法兰盘与传感主体之间采用止口定位方式，保证同轴度公差控制在0.02mm以内，消除安装偏心带来的测量误差；所有外露棱边均做R0.5的倒角处理，既避免安装过程中的锐边划伤，也符合工业仪器的外观设计规范。模型完整还原了扭矩测量仪的内部装配关系，包括应变片粘贴位的预留结构、信号电路板的安装卡槽、航插的固定螺纹结构，可直接用于该类测量仪器的结构验证、安装模拟以及教学演示场景，为扭矩测试台架的搭建提供精准的三维参考。
