工业嵌入式圆形计时小时表三维设计

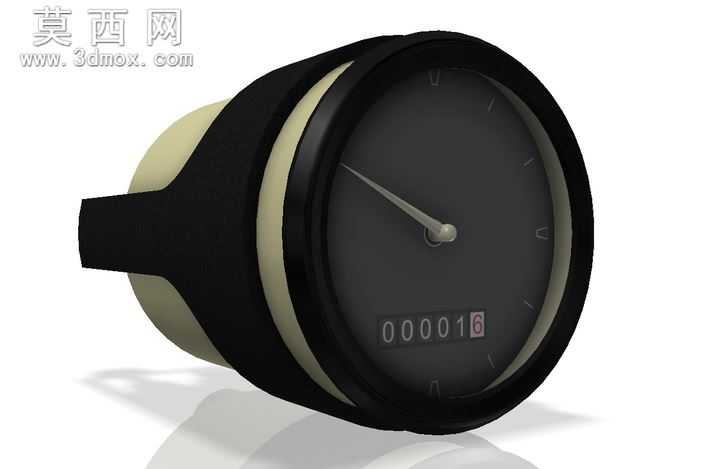

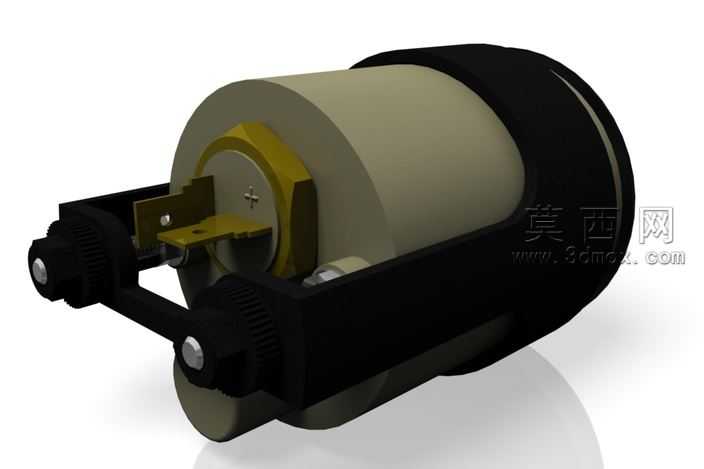

本作品为工业用嵌入式圆形计时小时表的三维建模设计，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循工业仪表的实际生产尺寸比例，还原了该类计时表的典型安装与外观结构。模型整体分为外壳主体、安装衬套、表盘组件、指针机构、计数显示窗五个核心结构模块，建模时首先通过旋转特征生成仪表的黑色锥形外壳主体，外壳尾部预留接线安装的凸起结构，外壳前端设置环形限位台阶，用于匹配安装面板的开孔尺寸；随后通过拉伸与旋转组合特征生成米黄色的橡胶密封衬套，衬套贴合外壳外壁设计，还原了嵌入式仪表安装时的密封减震结构。表盘部分采用黑色哑光材质基底，建模时刻画了表盘外圈的环形刻度标记，刻度采用浅灰色凹印特征模拟真实仪表的蚀刻刻度效果，中心位置设计指针转轴结构，搭配细长锥形的指针零件，指针采用金属银灰色材质，还原金属指针的质感。表盘下方设置六位机械式计数滚轮窗，建模时单独构建每一位数字滚轮零件，通过阵列特征完成六位数字的排布，数字采用白色印刷效果搭配黑色滚轮基底，还原机械式计时表的累计计数显示结构。渲染阶段采用工作室光照环境，为外壳赋予磨砂黑色塑料材质，模拟工业仪表常用的阻燃ABS外壳质感，衬套赋予米黄色软橡胶材质，增加安装结构的真实感，表盘玻璃部分赋予高透明亚克力材质，添加轻微的反射与折射效果，提升模型的真实度。设计过程中充分考虑该类仪表的实际使用场景，整体结构紧凑，安装结构符合面板嵌入式安装的工业标准，各零件之间的装配间隙控制合理，既还原了实物的外观细节，也保留了结构的可装配性，可用于工业设备操作面板的可视化展示、仪表类产品的结构设计参考等场景。
