轻量化镂空铰接式回飞棒装配结构件

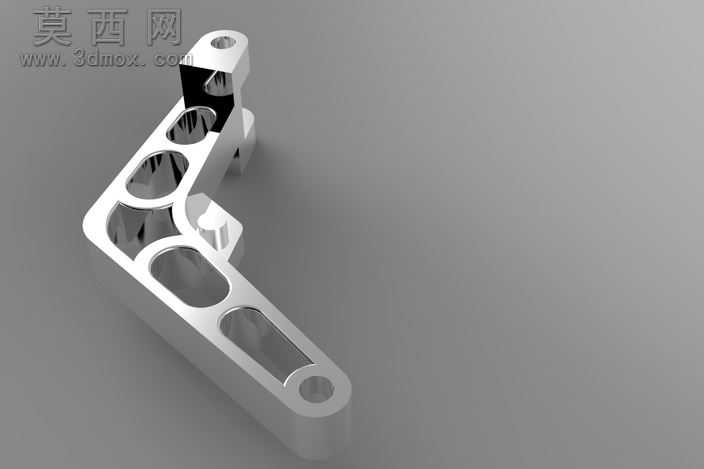

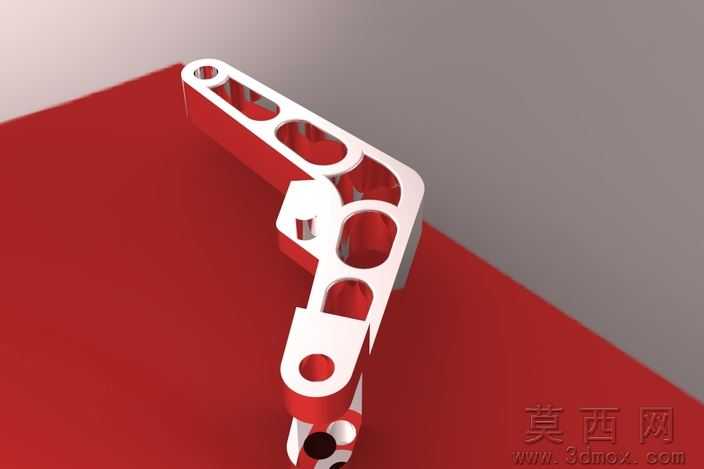

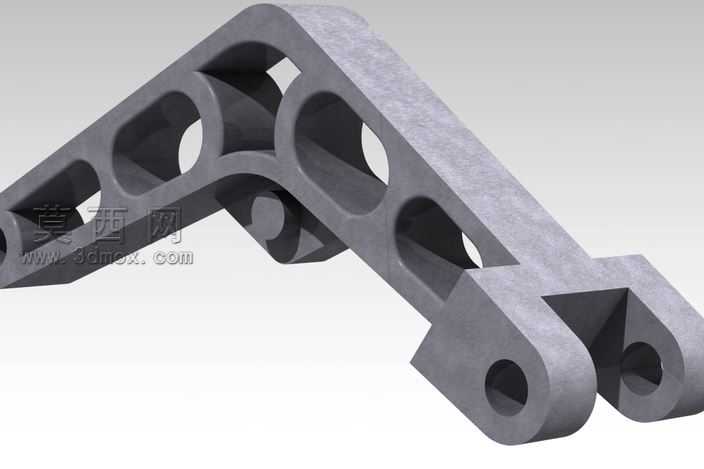

该装配结构件采用三维参数化建模方式完成整体设计，建模过程中优先遵循机械装配的运动逻辑，先完成单一部件的基体特征绘制，通过拉伸、切除、倒角等基础特征构建零件的基础轮廓，再针对铰接部位做同轴度约束的装配配合，确保两个铰接部件可绕销轴实现顺畅的相对转动，无运动干涉问题。模型渲染阶段采用哑光金属材质，模拟铸钢零件的表面质感，通过环境光遮蔽效果凸显结构的镂空孔洞与加强筋的立体层次，多角度调整光源角度让零件的棱边、铰接孔的内壁细节都得到清晰呈现，还原真实机械零件的视觉效果。结构设计上采用了等距分布的镂空减重设计，在保证构件整体抗弯、抗扭强度的前提下，通过规则排布的椭圆形通孔去除非受力区域的多余材料，有效降低零件整体重量，同时沿构件受力走向布置一体化加强筋，让载荷可以沿着筋条路径顺畅传递，避免应力集中导致的结构失效。铰接端采用双叉耳配合单耳的经典连接结构，铰接孔做了同轴度公差预留设计，可适配标准销轴类连接件，装配后可实现预设角度范围内的往复摆动，满足连续链接的使用需求。设计过程中充分考量了零件的加工可行性，所有镂空边角、棱边位置都做了统一的圆角过渡处理，既可以消除加工后的锐边安全隐患，也能减少应力集中点，提升零件的疲劳使用寿命，整体结构兼顾了轻量化需求与结构强度要求，可作为机械传动、连杆机构中的铰接连杆部件使用，装配关系清晰，各零件特征参数完整，可直接用于结构验证、运动仿真或者加工参考。
