蒸汽机车用汽笛机械结构三维设计

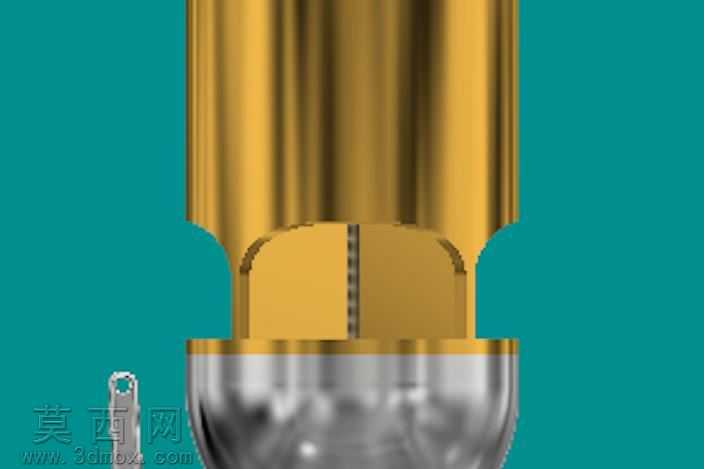

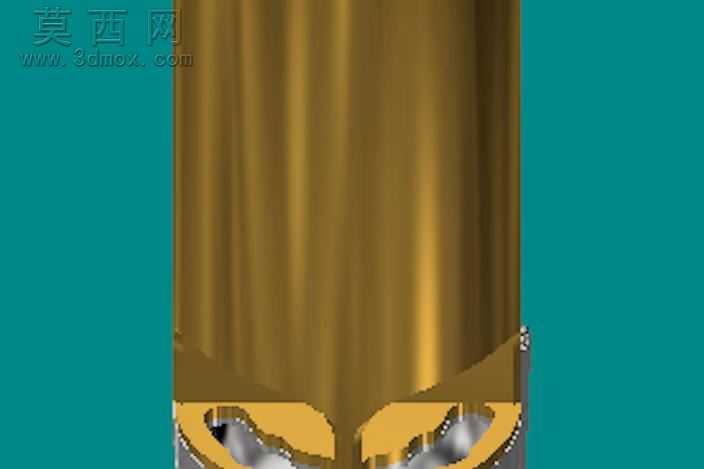

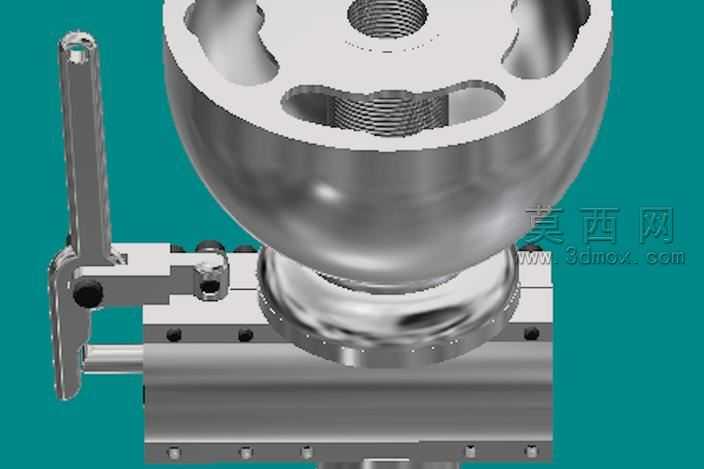

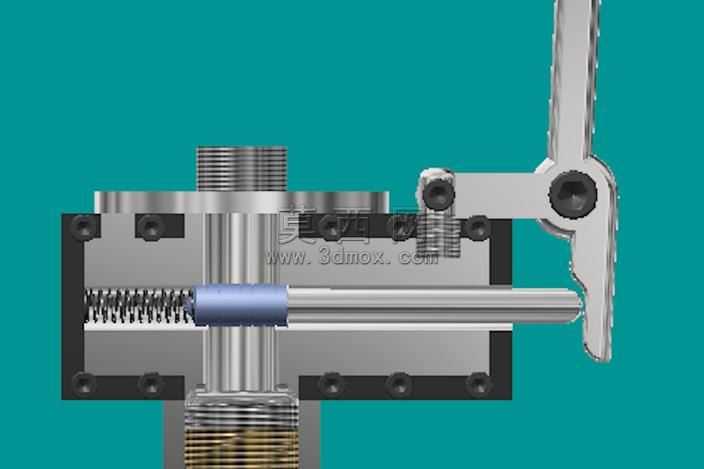

本作品为蒸汽动力载具配套的汽笛发声装置三维设计，建模阶段依托Autodesk Inventor平台完成全参数化特征构建，首先从核心发声腔体的回转曲面造型入手，通过旋转凸台命令生成碗状共鸣腔主体，精准绘制腔体内壁的多级螺纹安装结构，预留与蒸汽管路对接的标准内螺纹接口，同时在腔体侧壁开设对称的气流导流槽，通过拉伸切除命令完成槽体的等宽轮廓设计，保证蒸汽进入腔体后可形成稳定的涡旋气流触发共振发声。装置下部的阀体控制结构采用装配体层级建模思路，分别构建手动操作手柄、铰接转轴、密封压盖、阀芯推杆、阀体基座等独立零件，对铰接位置的轴孔配合采用间隙配合参数设定，还原手柄扳动时的顺畅转动逻辑，手柄表面做防滑纹理的凹凸特征处理，阀体基座上的安装螺栓孔采用线性阵列命令完成等距排布，保证与载具安装面的对接精度。材质渲染阶段针对不同部件匹配对应工业材质属性，共鸣腔外壁赋予抛光不锈钢材质，调整金属粗糙度参数至0.1以下，添加环境反射贴图还原金属表面的亮面质感，阀体操作部件赋予哑光铸钢材质，适当提高粗糙度参数模拟铸件表面的细微颗粒质感，铰接转轴部位添加轻微的磨损做旧效果，提升模型的真实工业质感。结构设计上充分考虑蒸汽汽笛的实际工作逻辑，将蒸汽通路与控制手柄的动作做关联设计，当手柄扳动至开启位置时，阀芯推杆同步移动打开蒸汽进气通道，高压蒸汽沿导流槽进入共鸣腔后激发腔体共振产生警示音效，关闭时阀芯复位阻断气路实现停鸣，各部件间的装配约束完全符合机械设计公差要求，可直接用于结构验证、教学演示或相关产品的研发参考，模型完成后对所有配合面做干涉检查，排除零件间的重叠冲突问题，保证整体结构的合理性与可制造性。
