光电感应开关紧凑方形传感单元

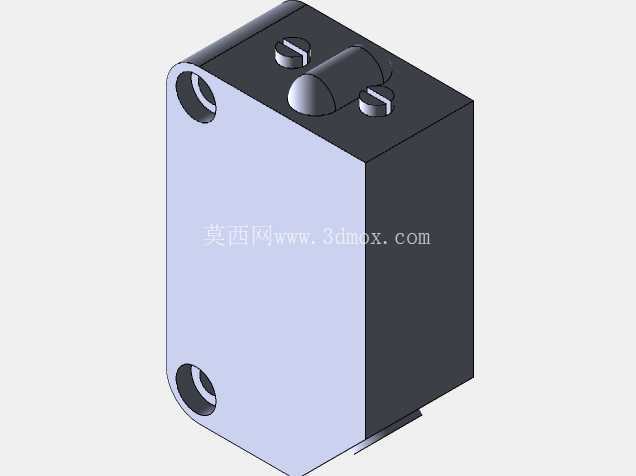

　　这款方形光电传感单元的三维结构，围绕自动化产线里近距离位置检测、工件到位判定、工位遮挡反馈这类高频工况展开，整体没有冗余外凸结构，适配设备机架、输送线侧板、工装夹具旁狭窄安装空间的布置需求。

　　从现场使用逻辑来看，这类传感件常布置在流水线挡停机构旁、装配工位进料口、包装线计数点位以及小型专机的动作边界处，用来替代机械触发行程开关，减少物理接触带来的磨损、卡滞与工件表面划伤问题。壳体正面预留的两个沉孔安装位，对应贯穿式螺钉固定方式，安装时可以直接从传感件正面穿入螺钉，锁附在后方安装立板上，不需要在壳体两侧额外预留扳手操作空间，对密集排布的多传感器工位十分友好；壳体底部伸出的窄边结构为线缆出线区域，建模时已留出线缆弯折避让空间，避免设备运行过程中线缆被周边运动部件剐蹭。

　　外形尺寸控制在20mm×31mm×10.8mm的紧凑边界内，10.8mm的薄型厚度意味着它可以嵌入两块相邻铝型材的间隙、工装板的预留凹槽或者护罩内侧安装，不会过多占用设备外部操作空间。顶部的两个调节旋钮分别对应检测距离校准与感应模式切换，实际调试时，操作人员不用拆解壳体，直接在设备外侧用小螺丝刀即可完成参数微调，旋钮旁的凸起圆柱段为光学收发窗口的防护凸台，既可以抬高镜头端面，避免工件经过时直接磕碰镜面，也能阻挡周边切削液、粉尘直接附着在光学镜片表面，降低日常擦拭维护的频率。

　　结构设计上，壳体采用前后分块的拼合形式，前壳为浅色调平整面板，后壳为深色包覆侧壁，分型线沿壳体侧棱布置，既方便内部PCB板、光学发射接收模组的装配定位，也让外表面没有突兀的拼接缝隙，减少灰尘在接缝处堆积的可能。前端两个对角分布的安装孔做了沉台处理，螺钉锁入后头部不会高出壳体端面，即使工件从传感件正面近距离滑过，也不会勾挂螺钉头部。光学窗口区域做了内凹处理，相比完全平齐的镜面设计，能减少周边环境强光的直射干扰，在车间照明、焊接弧光这类复杂光线条件下，检测信号的稳定性更有保障。

　　建模过程中，所有外观圆角、旋钮防滑槽、安装孔沉台深度都按照实物装配关系还原，没有做过度简化。对于做设备布局的工程师来说，导入该三维模型后，可以直接在装配体里校验传感件与被测工件的间距、螺钉锁附的操作空间、线缆出线的弯曲半径，提前排查安装干涉问题；针对需要做传感器安装支架的设计场景，模型的外轮廓尺寸、孔位坐标都可以直接作为支架开孔、折弯尺寸的参考依据，不用反复对照二维样本测量核对。

　　这类薄型方形传感器在3C小件装配、医药包装、食品输送这类工位排布密集的设备里应用十分广泛，小巧的体积让它可以在同一个检测截面上并排布置多个点位，分别检测工件不同位置的有无，不会出现相邻传感器互相干涉的情况。壳体边角做的小圆弧过渡，也避免了安装调试过程中锐边划伤操作人员线缆的问题，整体结构完全服务于工控现场快速安装、稳定检测、少维护的实际使用需求。
