霍尔效应磁感应检测传感器模块

　　霍尔传感器模块是嵌入式测控与自动化设备中应用极为广泛的一类磁感应元件，其核心工作原理依托霍尔效应：当通电半导体薄片处于垂直于电流方向的磁场中时，载流子发生偏转，在薄片两侧形成电势差，从而将磁信号转换为可被主控芯片采集的电信号。这类模块在工业现场与创客开发场景中承担着非接触式位置检测、转速测量、接近开关、门磁计数、无刷电机换向等任务，相比机械式触点开关，它没有物理摩擦损耗，响应速度快，使用寿命长，对油污、粉尘、振动等恶劣工况的适应能力更强。

　　从结构上看，该模块采用标准小型PCB载板布局，板载A3144型开关型霍尔元件，这是一款单极型霍尔器件，通常对磁场南极敏感，当磁感应强度超过动作阈值时输出端翻转，磁场撤离后自动复位。模块一侧引出三根直插排针，分别对应电源VCC、接地GND与信号输出OUT，引脚间距遵循2.54mm标准杜邦线规格，可直接插接面包板或通过杜邦线连接Arduino、ESP8266、STM32等主控板，无需额外转接。板面上丝印清晰标注了引脚定义与元件型号，焊接与接线时不易出错，板上还集成了上拉电阻、电源指示与状态指示LED，检测到磁场时输出指示灯点亮，调试过程中可直观判断触发状态。

　　外形尺寸方面，这类模块载板通常控制在数十毫米见方的紧凑范围内，厚度仅为PCB板材本身加元件高度，四角预留安装孔，孔位匹配M2或M3自攻螺丝，可固定在设备机架、亚克力支架或3D打印外壳上。安装边界设计时需要重点考虑霍尔芯片与磁体之间的感应距离，A3144属于开关型器件，有效触发距离一般在几毫米到一厘米量级，具体取决于配套磁铁的磁通密度，因此在机械结构布置中，通常将小磁钢安装在被检测的运动部件上，如旋转轮齿、往复滑块、柜门边缘，霍尔模块固定在静止机架侧，保证两者在触发位置时间隙最小且不发生机械碰撞。

　　在实际工程选型中，转速测量是其典型用途之一：在转盘或电机轴端均匀粘贴若干颗小磁铁，霍尔模块每经过一次磁场便输出一个脉冲，主控通过单位时间内的脉冲计数即可换算转速，广泛应用于流量计、测速小车、风机监测等场合。位置限位场景中，可将磁铁装于运动滑台，模块作为原点或极限位置开关，替代易磨损的机械微动开关。无刷直流电机内部则利用多颗霍尔元件检测转子磁钢位置，实现绕组换相逻辑。此外在门窗安防、智能计数、磁编码读取等项目中，该模块也常作为基础感知单元出现。

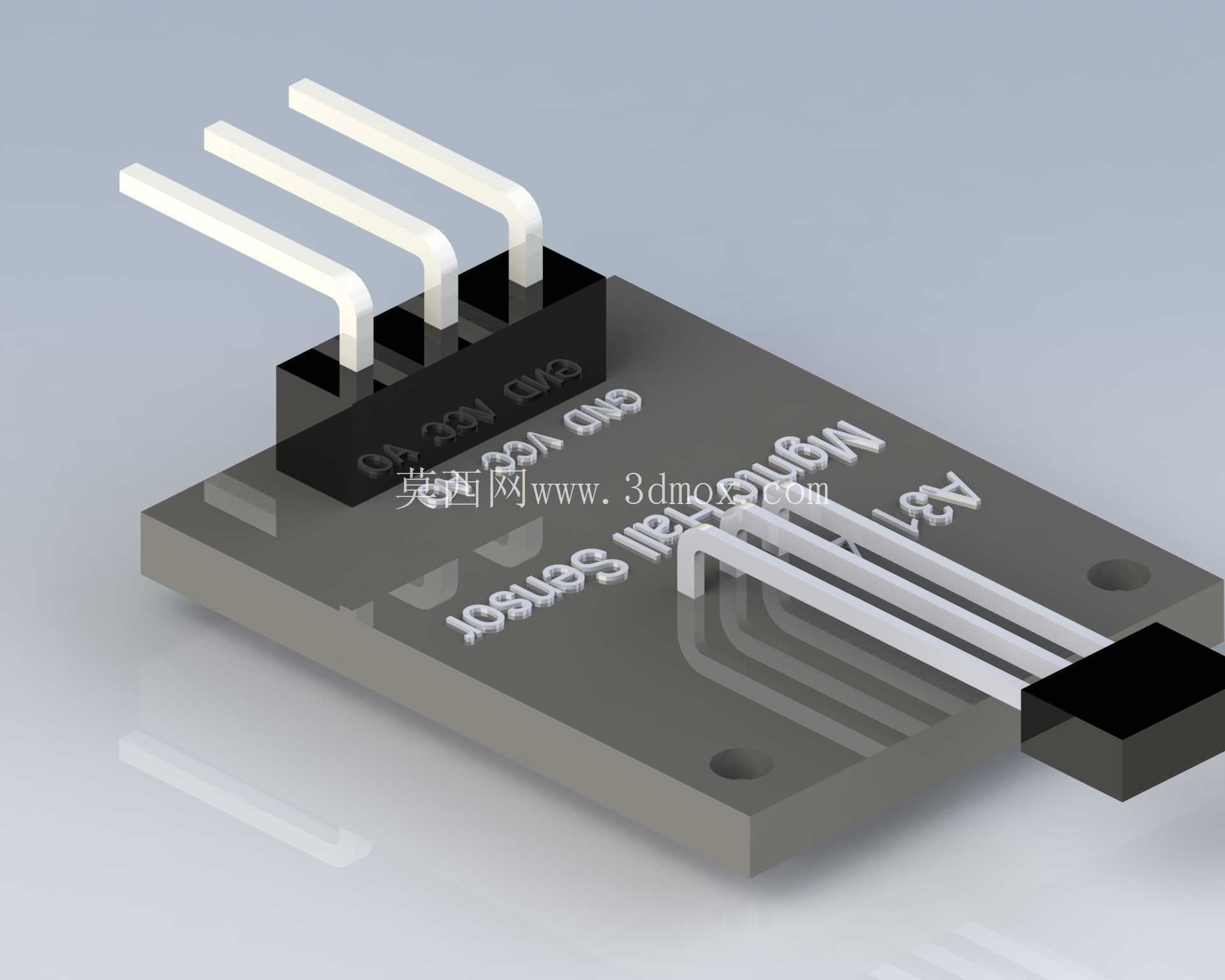

　　三维建模层面，该模型完整还原了PCB基板、黑色霍尔元件封装、三只弯脚排针、板载贴片电阻电容以及表面丝印字符的几何形态，排针的折弯角度、元件本体的高度差、安装孔的位置与倒角均按实物比例构建，可直接用于整机装配干涉检查、传感器布局仿真以及教学演示。渲染效果中基板呈现哑光黑灰质感，丝印文字凸起清晰，排针金属光泽与塑料基座区分明确，便于在设备总装图中准确表达元器件占用空间。设计人员在将其纳入自动化设备三维方案时，可依据模型边界预留接线空间与磁铁安装对位区域，确保感应气隙在可靠触发范围内，同时避免排针与相邻结构件发生插拔干涉。对于嵌入式开发者而言，该模块电路逻辑简单，输出为数字电平，可直接接入主控IO口，配合外部中断即可实现高效的磁场事件捕获，是机电一体化项目中性价比极高的磁感应解决方案。
