小型自动制绳捻线成套设备结构

　　这套小型制绳设备主要面向纤维线材的合股、加捻与收卷作业，适用于实验室小样试制、教学演示、小型工坊以及轻量绳带生产场景。设备把多股纱线或细纤维束通过导向、旋转加捻、张力约束和卷取收集整合在同一底板上，能够直观呈现绳制品从单股线材到成品绳卷的基本成形过程。与大型工业制绳生产线相比，该结构更强调紧凑布置和机构可观察性，齿轮、传动轴、导向杆、电机及收卷筒均外露在装配空间内，便于结构设计人员核对运动关系，也方便维护时快速定位传动链路。

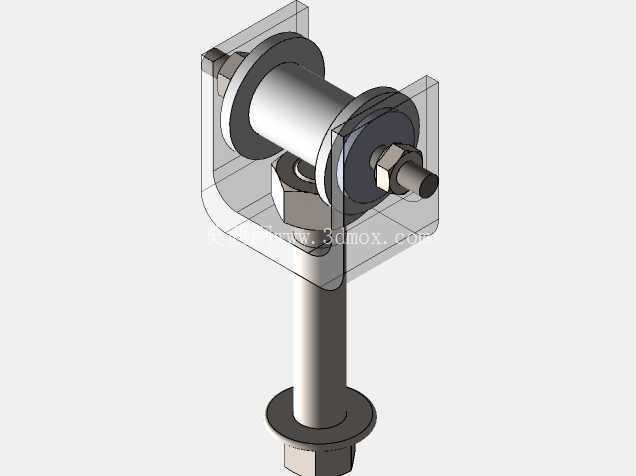

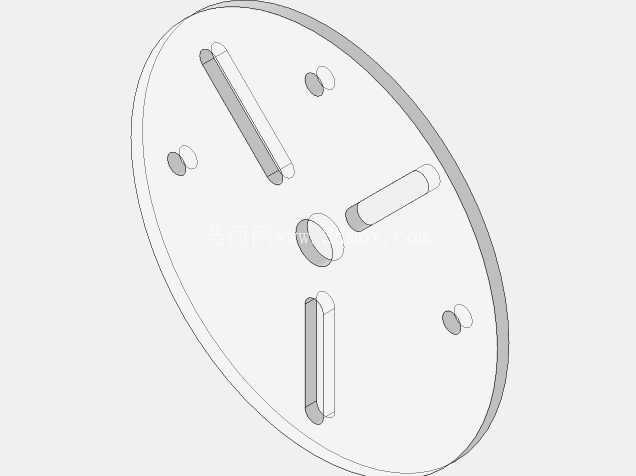

　　从实际用途看，设备的核心任务是让若干股线材在受控路径中保持相对稳定的张力，并通过旋转机构形成规定捻向，再由末端卷筒连续收卷。前端线材经过导向环和横杆约束后进入加捻区域，中部齿轮系承担转速传递与动作协调，后部动力元件通过联轴器驱动相关轴系，收卷侧则将成形绳体整齐缠绕。整个过程中，线材不能出现明显松脱、跳股或相互干涉，因此导向件的位置、轴系中心高以及卷筒安装方式都需要在设计阶段反复校核。

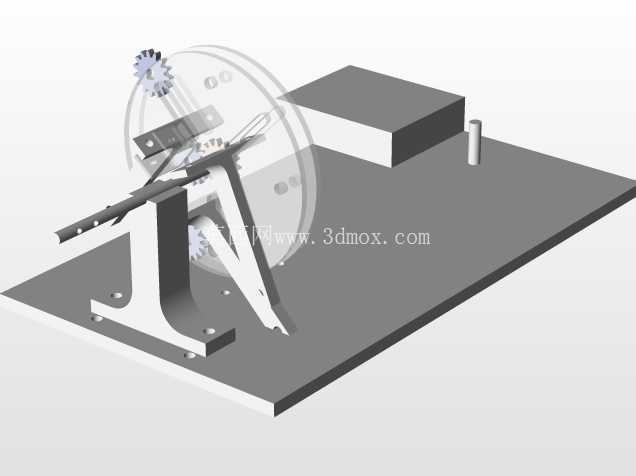

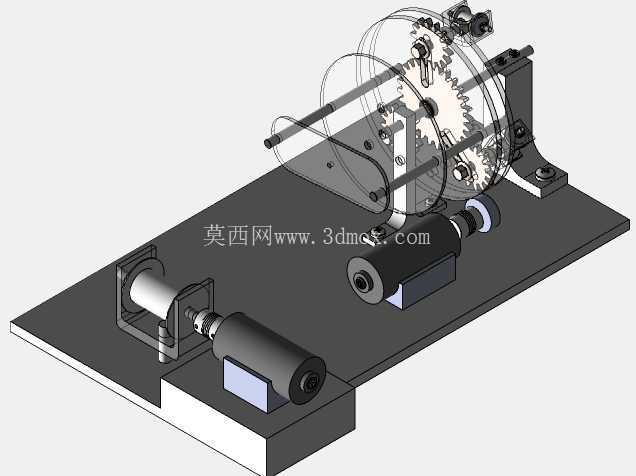

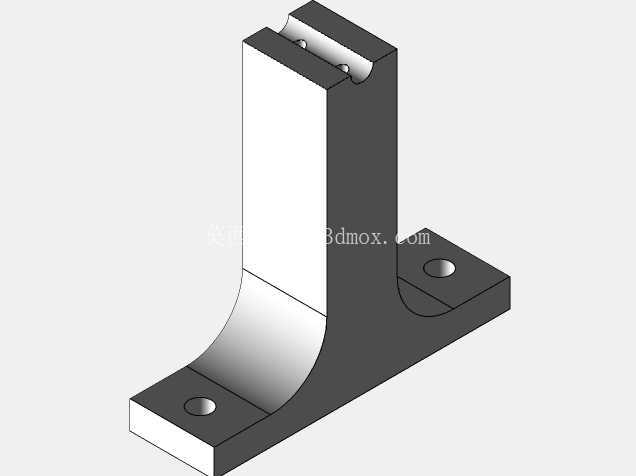

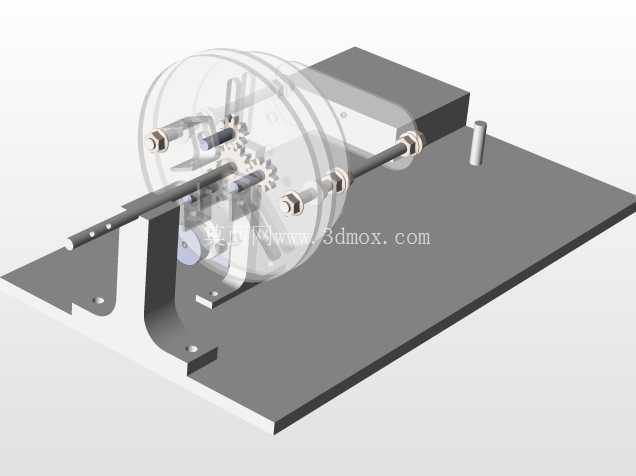

　　结构布置上，底板承担全部零部件的安装基准，电机、轴承支座、齿轮支架和卷筒座均通过紧固件固定在板面上。底板不仅提供平面定位，也使设备搬运和台面安装更加方便。若投入实际产线，可在底板预留孔位处增加减振垫或压板，将整机固定在工作台或机架上；若用于教学和展示，则可保留开放式布局，让操作者清楚看到齿轮啮合、轴转动和绳体收卷的联动关系。设计时需要重点控制底板上各支座的同轴度，尤其是电机输出轴、中间传动轴和收卷轴之间的连接偏差，偏差过大会造成联轴器发热、轴承载荷异常或带绳张力波动。

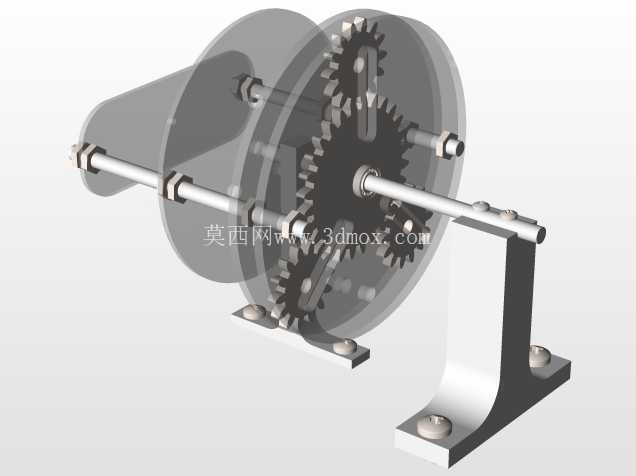

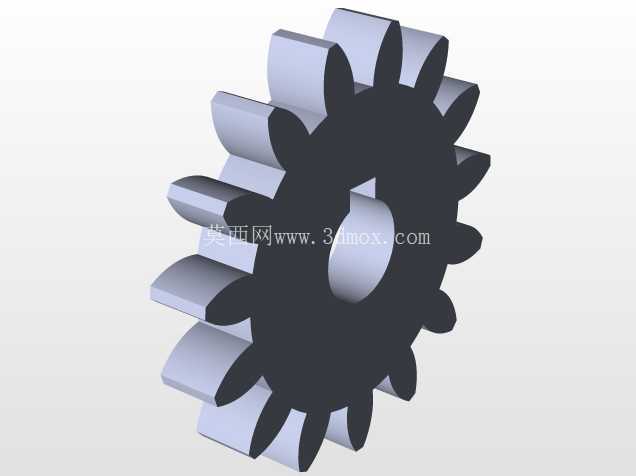

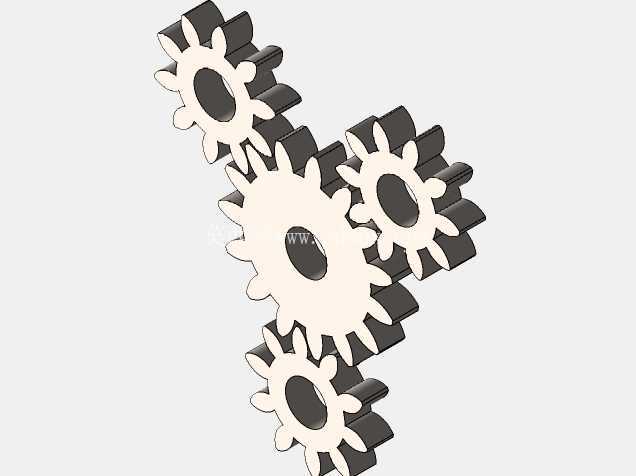

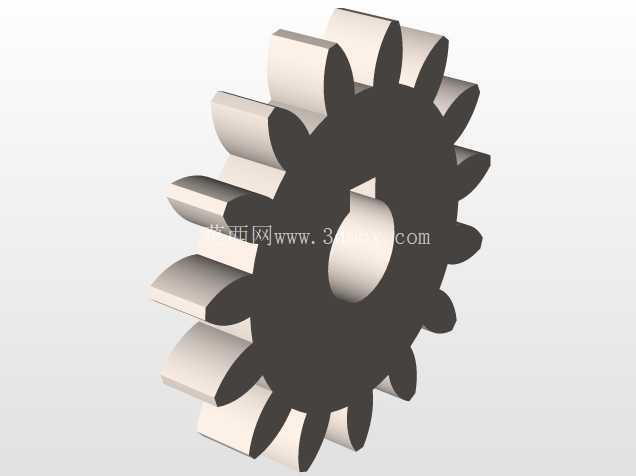

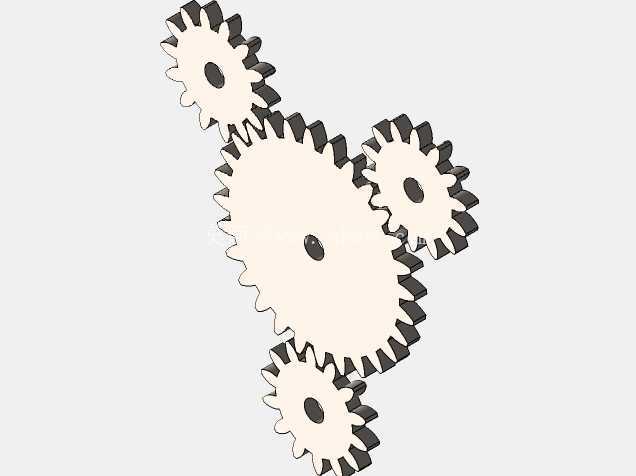

　　传动部分采用齿轮与轴系组合，齿轮齿数、节圆位置和啮合间隙决定了加捻部件与收卷部件之间的速度匹配。工程建模时应先确定绳体所需的捻度范围，再反推旋转件转速和收卷线速度，避免出现捻度过密、绳体发硬，或捻度过松、股线结合不牢的问题。齿轮外侧设置支架和透明防护形态，既保留观察空间，也能在高速运转时降低人体接触风险。导向杆采用细长轴形式，横跨在加捻区域上方，其作用不是承载大载荷，而是限制线材走向并减少乱线概率；杆的直径、跨度和固定端刚度需要匹配，防止线材经过时产生过大挠曲。

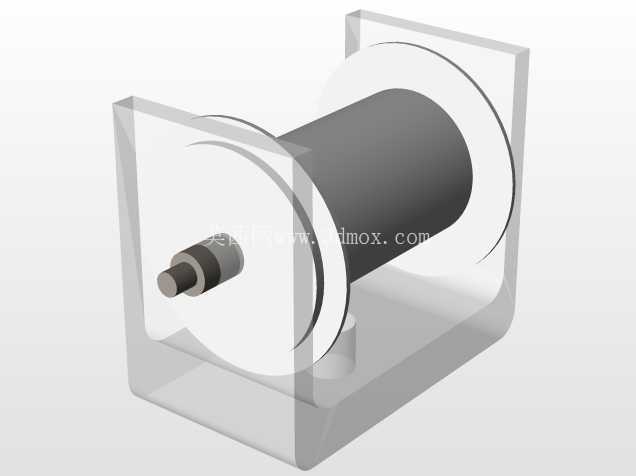

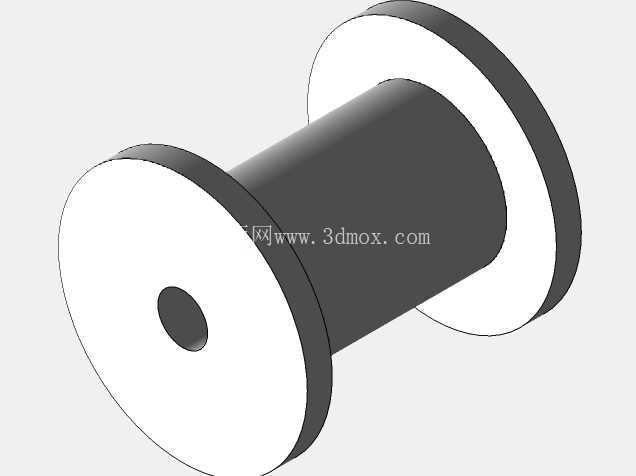

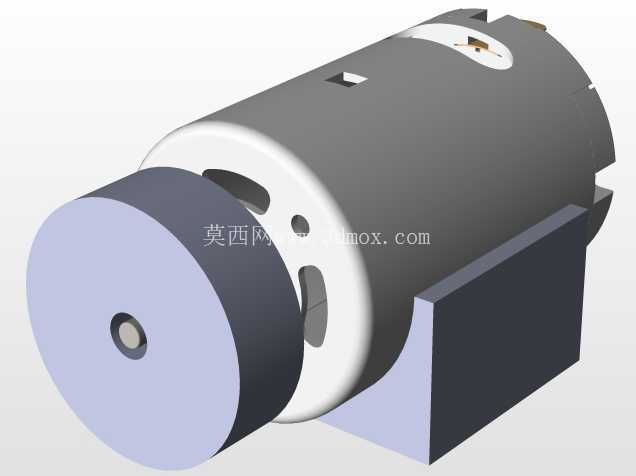

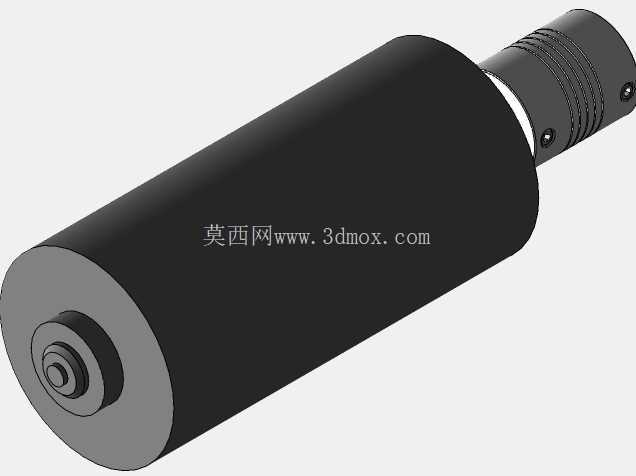

　　收卷机构位于设备一侧，由卷筒、支撑座和动力连接部件组成。卷筒需要方便拆卸，以便成品绳卷完成后快速更换；支撑座则要保证卷筒旋转轴线与牵引方向一致，否则绳体在缠绕过程中容易出现边缘堆积或轴向跑偏。实际选型时，卷筒直径不能过小，过小会使绳体反复弯曲，影响柔性绳带的外观和力学性能；也不能盲目增大，否则会增加转动惯量，并占用底板安装空间。电机布置在靠近传动链路的位置，通过联轴器与轴系相连，这种方式结构简单、传动效率高，但对装配对中要求较严格。若后续需要扩展调速功能，可在控制端增加调速模块，使加捻速度与收卷速度根据线材材质和绳径进行匹配。

　　从外形边界看，该设备属于台式小型装备，长宽方向由底板决定，高度方向主要受齿轮防护罩、导向杆和支架影响。建模时应把底板外轮廓、电机外伸长度、卷筒更换空间以及操作人员手部操作区域一并纳入检查。设备前方应保留穿线和调整导向件的空间，侧面应留出卷筒拆装距离，后部则要考虑电机接线和散热。若要加装外罩，罩体不能贴近齿轮啮合区和电机表面，同时应保证开门后能够触及紧固件、联轴器和张紧位置。

　　设计思路上，该模型没有采用复杂的数控集成，而是用清晰的机械联动完成制绳动作，适合作为轻量捻线装备的基础方案。结构工程师可在此基础上增加排线器、张力传感器、可调导向环或安全防护罩，以提升连续生产能力；设备选型人员则可根据线材材质、股数、绳径和产量要求，调整齿轮速比、电机功率、卷筒尺寸及支座跨距。整体结构强调可制造性和可装配性，板材切割、轴类加工、齿轮采购和标准件装配都较容易实现，适合从三维结构验证进一步推进到样机制作。
