雨刮器曲柄连杆联动运动仿真结构

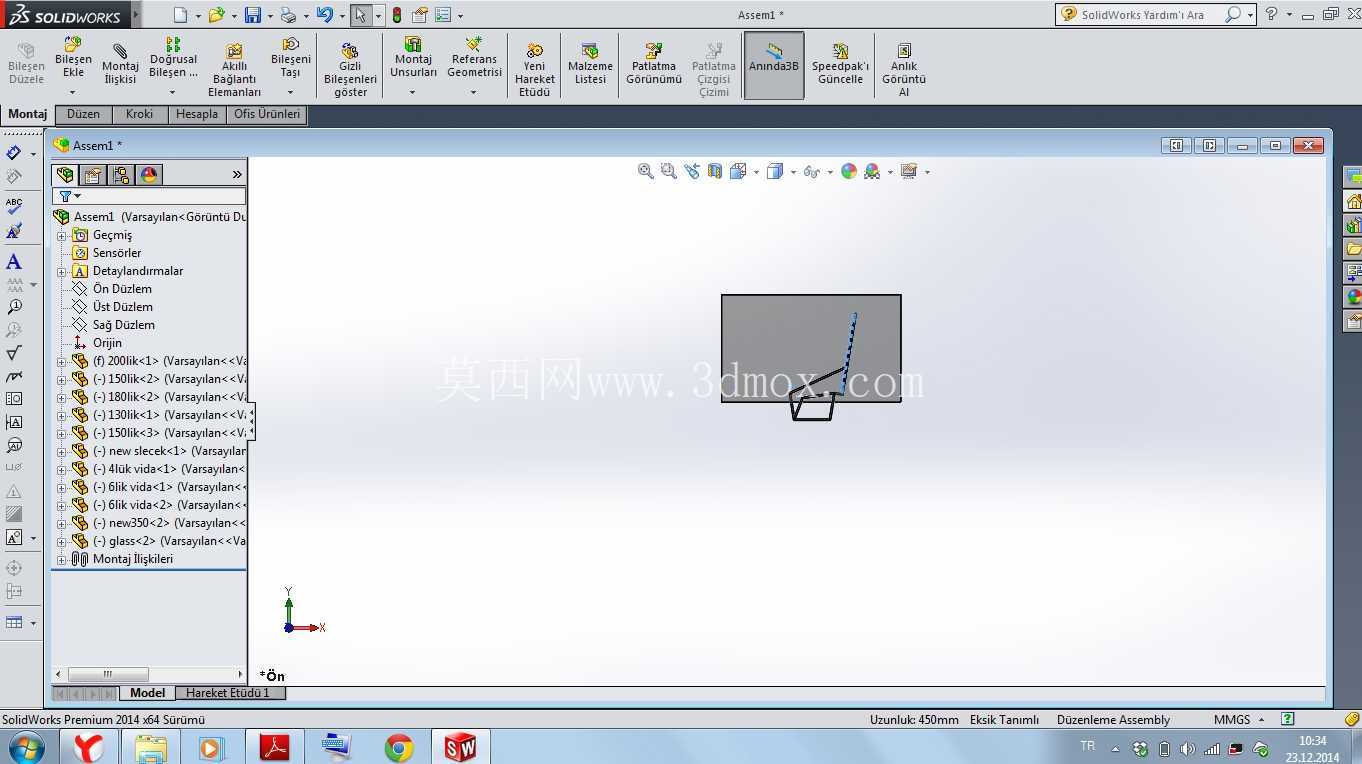

　　这套三维结构围绕汽车风窗雨刮系统的核心运动逻辑搭建，把刮片往复摆动、曲柄连续回转、连杆铰接传动的完整动作关系在装配环境中串联起来，可直接用于观察雨刮机构从动力输入到刮臂输出的全过程。日常车辆在雨雪天气行驶时，风挡表面会附着雨水、积雪、扬尘或者路面溅起的泥水，驾驶员前方视野一旦被遮挡，行车安全会受到直接影响；雨刮机构的作用就是通过固定在刮臂上的胶条沿风挡玻璃外表面做规定角度的往复扫动，把玻璃可视区域内的水膜、污渍持续刮除，配合洗涤液喷射还能清理虫胶、灰尘等干结附着物，保证驾驶视线清晰。

　　从结构组成来看，模型中保留了雨刮机构最关键的几个运动部件：动力侧的曲柄做整周旋转，相当于把电机输出轴的连续转动作为机构输入；中间连杆通过铰接点与曲柄、摇臂依次连接，属于典型的平面曲柄摇杆传动路线；输出端的刮臂绕固定转轴在限定角度内来回摆动，刮片随刮臂贴合玻璃表面完成刮扫动作。设计这类机构时，首先要确认刮臂的摆动起始角和终止角，扫掠范围必须覆盖风挡玻璃上驾驶员主视区、副驾驶视区的法定清晰区域，同时刮片在两个极限位置不能碰到风挡边框、A柱饰板或者引擎盖后沿。曲柄回转半径、连杆中心距、摇臂有效臂长这几个尺寸需要反复匹配：半径过小会导致刮臂摆角不足，刮片覆盖面积达不到视野要求；半径过大则会让铰接点线速度升高，运动惯性冲击变大，高速刮动时容易出现抖动、异响。

　　建模过程中各铰接副的配合关系需要严格按照实际装配约束设置，曲柄与动力轴之间采用旋转约束，连杆两端的球头或者销孔位置保留合理的铰接间隙，刮臂转轴与车身安装座同轴定位。运动仿真时可以直观看到死点位置的过渡状态：当曲柄与连杆趋近共线时，机构传动角会变小，设计中要避免传动角长期处于过小区间，防止连杆受力恶化、铰接销磨损加快。实际雨刮系统通常还会在低速、高速、间歇档位之间切换，曲柄转速变化后，刮臂在玻璃上的平均刮扫速度也会同步改变；刮片胶条对玻璃的压紧力由刮臂内置扭簧提供，三维布局时要给扭簧、刮臂座、固定螺栓留出装配空间，不能和下方的通风盖板、流水槽结构发生干涉。

　　安装边界方面，雨刮连杆机构一般布置在风挡下方的集雨腔内部，整套传动组件的安装支架需要固定在车身钣金的预设凸焊螺栓上，建模时要核对各运动件在全行程内的包络空间：曲柄做整周转动的圆形区域内不能布置线束、洗涤水管或者空调进风口部件；连杆往复运动的直线区间要和钣金腔体保持安全间隙，避免车辆颠簸、部件产生微小形变后出现摩擦碰撞。刮臂转轴穿出集雨腔盖板的位置需要设置防水密封圈，防止雨水顺着轴孔流入车内或者溅到驱动电机上；刮片长度要和摆角范围匹配，两支刮片对开式或者顺刮式布局的车型，还要校核两支刮片在运动过程中不会互相干涉，同时刮片停驻位置要落在风挡下沿之外，不遮挡驾驶员正常视野。

　　在工程验证阶段，这套联动结构的数模可以直接用来做运动包络检查、铰接点受力分析和安装工位模拟：通过轨迹追踪能画出刮片胶条在玻璃面上的完整扫掠路径，判断视野覆盖比例是否满足设计要求；测量各连杆在不同转角下的受力方向，可校核杆身截面强度和铰接销的剪切载荷；装配工位模拟则能确认工人在总装线上拿取连杆组件、拧紧固定螺栓时工具是否有操作空间。对于教学和机构原理演示场景，该结构也能清晰展示曲柄摇杆机构把连续旋转转化为往复摆动的传动特性，帮助设计人员理解雨刮系统从动力输入到末端执行动作之间的尺寸匹配逻辑。
