本田CBUnicorn摩托车后轮总成

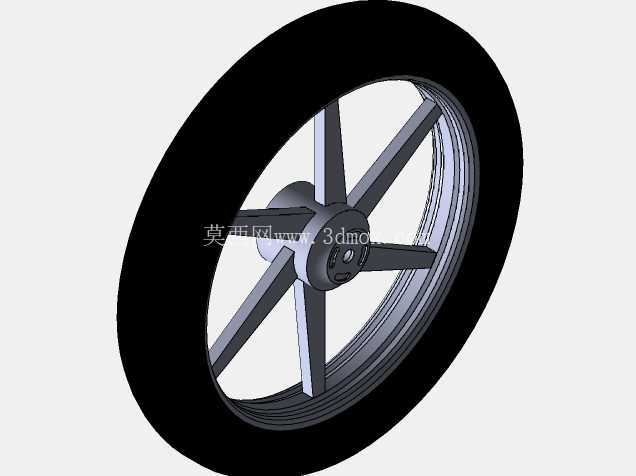

　　摩托车后轮是整车行走系统中承担载荷传递、驱动扭矩输出与行驶导向的核心部件，本套三维结构完整还原了本田CB Unicorn车型后轮的装配关系，覆盖外胎、轮辋、辐条、轮毂轴座、制动安装位等关键结构，可直接用于摩托车底盘设计教学、改装件开发校核、维修拆装演示等场景。

　　从实际装车用途来看，该后轮适配本田CB Unicorn系列通勤摩托车，日常行驶中需要同时承接骑手与载物的垂直载荷，传递发动机经链条、链轮输出的驱动扭矩，还要在制动过程中承受刹车卡钳施加的径向制动力，在过弯、颠簸路面工况下抵消侧向冲击力，因此整套结构的强度匹配、安装同轴度都有明确的工程要求。

　　结构设计层面，该轮组采用六辐条一体式铝合金轮毂布局，辐条采用对称放射式布置，从中心轮毂座向外延伸至轮辋内侧，这种构型一方面可以在保证轮辋支撑刚度的前提下降低整体簧下质量，减少悬挂系统的往复惯性，提升颠簸路面的轮胎贴地性；另一方面对称辐条的受力分布均匀，在驱动、制动交替受力时不会出现局部应力集中，长期使用不易出现辐条变形或断裂。中心轮毂部位集成了轴承安装腔、链轮固定法兰与制动盘连接位，轴孔的同轴度、各安装面的端面跳动量都需要在加工中严格控制，避免行驶中出现轮组摆动、异响。外围轮辋采用适配无内胎轮胎的凹槽式结构，轮缘的止口尺寸匹配对应规格轮胎的胎圈，充气后胎圈可以紧密贴合轮辋密封面，无需内胎即可实现气压密封，降低扎钉后快速漏气的风险。

　　尺寸与安装边界方面，该后轮对应CB Unicorn车型的配套轮胎规格为100/90 R18，轮胎断面宽度100mm，扁平比90%，适配18英寸直径轮辋；同系列前轮规格为2.75 R18，新款Unicorn160车型后轮则采用80/100 R17规格，建模时严格参照实车装配尺寸：轮组总宽度需要匹配后摇臂的内侧开档距离，轮毂中心轴孔直径与后轮轴、轴承外径形成过渡配合，链轮安装孔的节圆位置、制动盘固定孔的分布角度都与原车传动、制动系统完全对位，装配后链轮平面与发动机输出链轮保持共面，避免链条出现偏磨、跳齿问题。轮胎外轮廓的最大回转半径需要与后挡泥板、后减震器下安装点预留足够的跳动间隙，在悬挂全压缩工况下轮胎不会与周边部件发生运动干涉。

　　工程应用中，这套模型可以帮助设计人员直观理解摩托车后轮的载荷传递路径：地面附着力通过轮胎胎面传递到胎体，再经胎圈传导至轮辋，通过六根辐条分散到中心轮毂，最终由后轮轴将载荷传递给后摇臂与整车悬架；驱动扭矩则从链轮输入轮毂，带动轮辋与轮胎同步转动，驱动车辆前进。在改装设计场景下，技术人员可以基于该基础模型调整辐条造型、更换不同宽度的轮辋、匹配不同规格的轮胎，同步校核改装后轮组与平叉、链条、刹车卡钳的安装间隙，避免实车试装时出现装配冲突。对于维修教学场景，该模型可以清晰展示轮毂轴承、油封、链轮座、制动盘的装配顺序，帮助从业人员理解后轮的拆装逻辑与配合要求，减少装配过程中因同轴度偏差、密封件安装不到位引发的后期故障。
