V型十二缸内燃机动力总成结构

　　这套V12动力装置的三维结构，核心面向大排量高性能动力场景展开设计，常见于豪华乘用车、重型特种车辆、小型船舶动力以及固定动力站的配套选型环节。在实际工程应用中，V型布局的十二缸结构能够在有限的机舱纵向空间内排布更多气缸，相比直列六缸机型，整机长度可缩短近一半，大幅降低动力舱的轴向布置压力，同时V型夹角的对称排布能够抵消大部分一阶、二阶往复惯性力，整机运转平顺性远优于同排量直列机型，高转速工况下的振动幅值控制表现突出，适合对NVH表现、持续输出功率有严苛要求的动力配套场景。

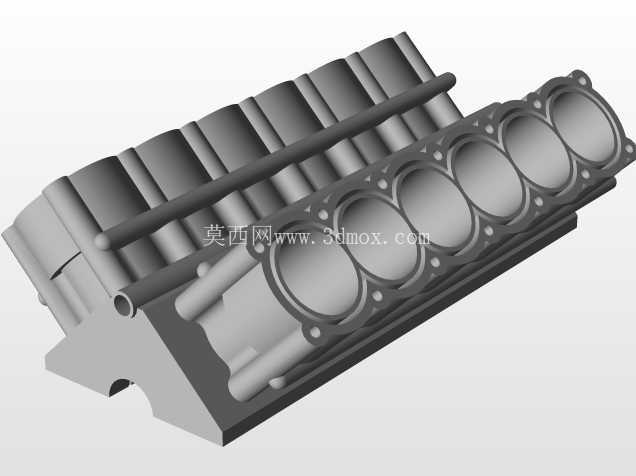

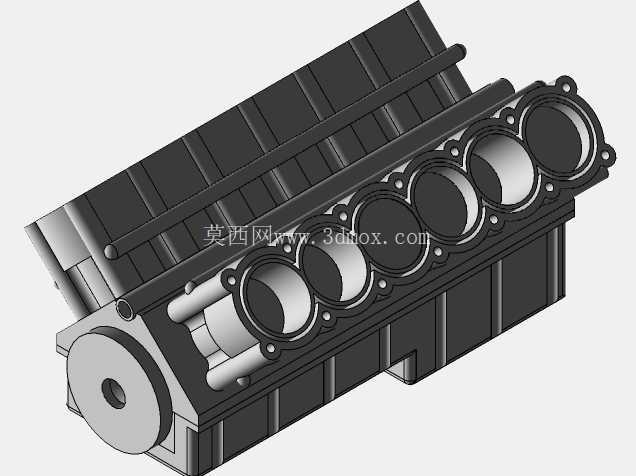

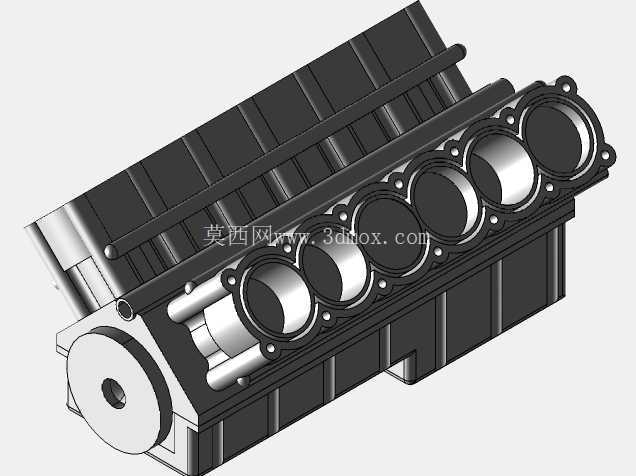

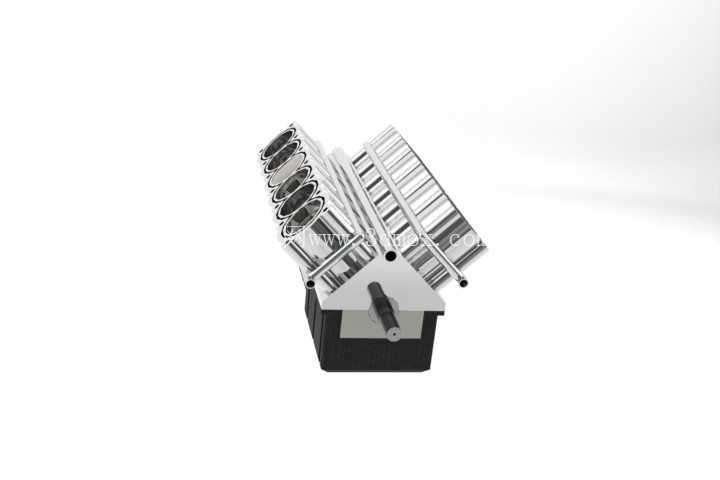

　　从结构设计思路来看，整机采用两侧各六缸的V型排布，缸体上部为集成式气缸盖与进排气歧管安装位，银色金属质感的缸盖区域预留了气门机构、喷油器、火花塞的装配空间，两侧缸体的夹角经过力学优化，既保证曲轴的连杆轴颈能够合理布置十二组连杆，又让整机的重心尽可能降低，减少整车搭载后的整机高度，适配低底盘车辆的安装边界。下部黑色区域为油底壳与曲轴箱下段，油底壳采用深腔造型，能够储存足够容量的润滑油，在车辆急加减速、侧倾工况下仍能保证机油泵的吸油口始终浸没在油液中，避免润滑系统出现吸空断油的故障。前端伸出的轴段为曲轴前端输出位，预留了皮带轮、正时齿轮、启动马达的安装接口，后端则预留飞轮与离合器或者液力变矩器的连接法兰，能够匹配不同类型的传动系统。

　　外形尺寸与安装边界方面，整机宽度由V型夹角决定，两侧缸体的外侧轮廓预留了散热水道、排气歧管的安装间隙，在整车布置时，两侧需要留出至少数十毫米的散热空间，避免排气高温烘烤周边线束与管路。整机的安装支点分布在缸体两侧的加强筋位置，四个悬置安装点的坐标经过受力校核，能够承载整机运转时的扭矩反力与颠簸路面的冲击载荷，安装面的平面度、螺纹孔的位置度都在建模阶段做了公差预留，方便后续生产环节的加工与装配。

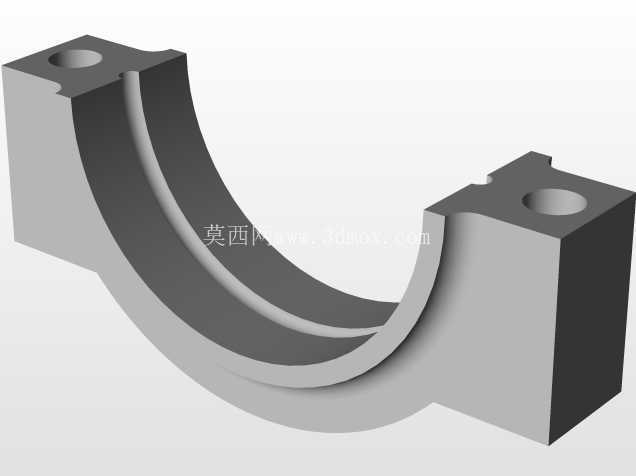

　　功能特性层面，十二缸的做功冲程重叠度更高，曲轴每转动三十度就有一个气缸进入做功行程，动力输出的连续性极强，涡轮或者自然吸气版本都能够在低转速区间输出充沛扭矩，驱动大吨位车身时无需频繁降挡。缸体内部的冷却水道采用环绕气缸套的分布式流道，冷却液从缸体下部进入，向上流经缸盖后从顶部出水口排出，能够保证各缸的工作温度均匀，避免出现局部过热导致的缸套变形、拉缸故障。润滑系统采用压力润滑与飞溅润滑结合的方式，主轴颈、连杆轴颈、凸轮轴轴颈等高速摩擦副全部由机油泵加压供油，活塞与缸壁区域则依靠曲轴运转飞溅的机油完成润滑，整套油路的走向在结构建模时同步完成干涉检查，确保油路与冷却水道、螺栓孔完全独立，不存在互通渗漏的风险。

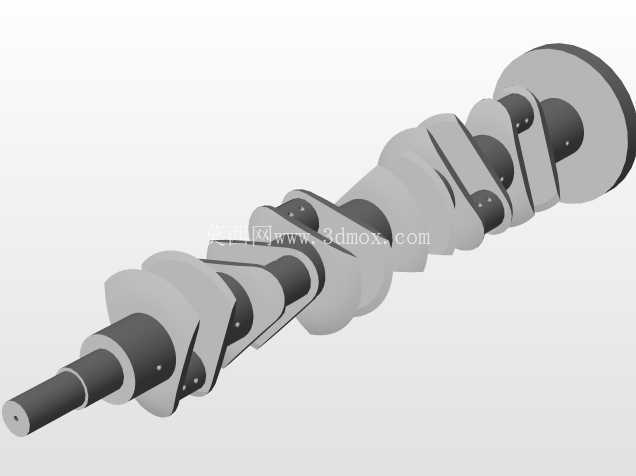

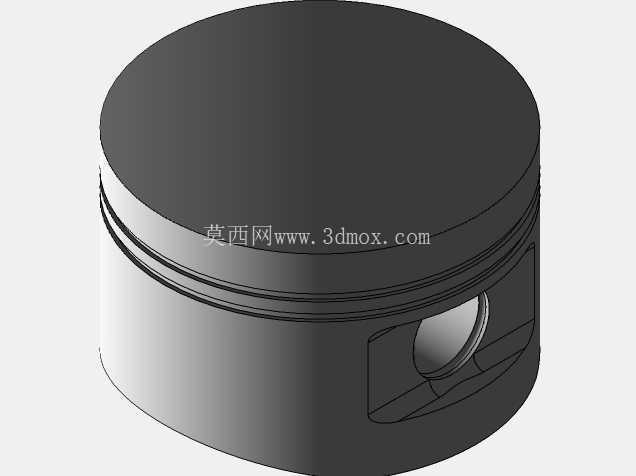

　　在三维建模的工程实现环节，所有零部件的装配关系完全按照实际装配逻辑搭建，活塞、连杆、曲轴组成的曲柄连杆机构保留了正确的运动约束，进排气门、凸轮轴的正时关系也按照配气相位做了对位，既可以作为结构展示模型用于教学演示，也能够在此基础上拓展运动仿真、热力学仿真的前处理工作，为后续的性能优化、变型设计提供完整的结构基础。针对不同的搭载场景，还可以在该基础结构上调整缸径、冲程、V型夹角参数，衍生出不同排量的V型多缸机型，覆盖从高性能乘用车到特种装备的多元动力需求。
