直列三缸内燃发动机缸体总成结构

项目分类:发动机 发布时间:2025-01-05 ID:885676
  • 直列三缸内燃发动机缸体总成结构
  • 直列三缸内燃发动机缸体总成结构
  • 直列三缸内燃发动机缸体总成结构
  • 直列三缸内燃发动机缸体总成结构
  • 直列三缸内燃发动机缸体总成结构
  • 直列三缸内燃发动机缸体总成结构
  • 直列三缸内燃发动机缸体总成结构
  • 直列三缸内燃发动机缸体总成结构
  • 直列三缸内燃发动机缸体总成结构
  • 直列三缸内燃发动机缸体总成结构
  • 直列三缸内燃发动机缸体总成结构
  • 直列三缸内燃发动机缸体总成结构
  • 直列三缸内燃发动机缸体总成结构
  • 直列三缸内燃发动机缸体总成结构
  • 直列三缸内燃发动机缸体总成结构

  这套直列三缸内燃发动机缸体总成,围绕小型往复式动力设备的核心承载结构展开,覆盖缸体本体、活塞组件、曲轴传动件等核心运动与支撑部件,完整呈现内燃机从燃烧做功到动力输出的基础装配逻辑,可用于小型工程机械、农用动力单元、教学实训台架以及轻型动力设备的结构验证场景。

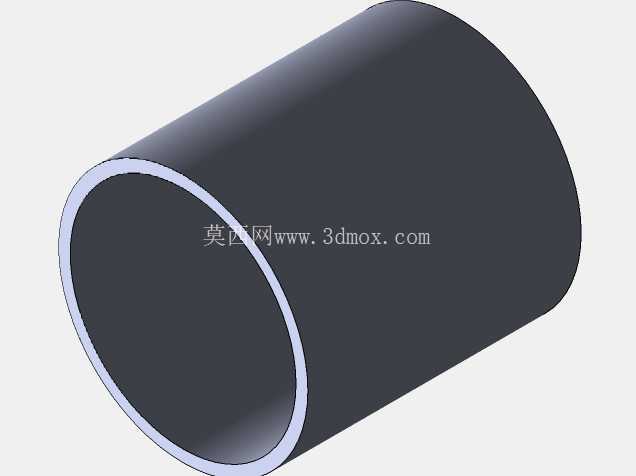

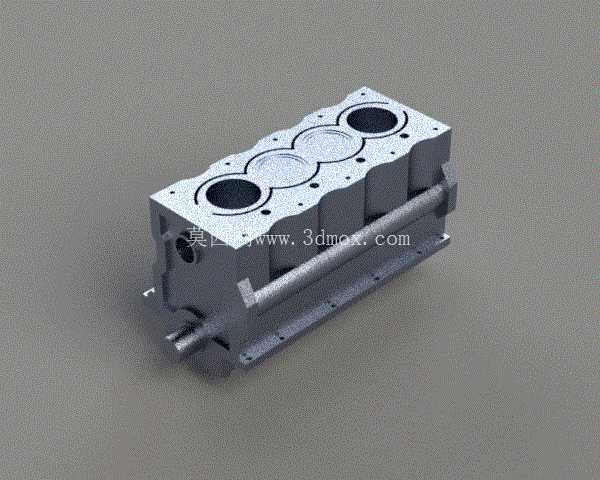

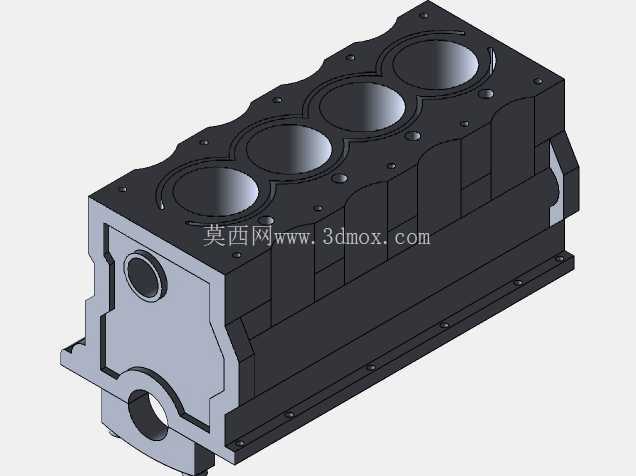

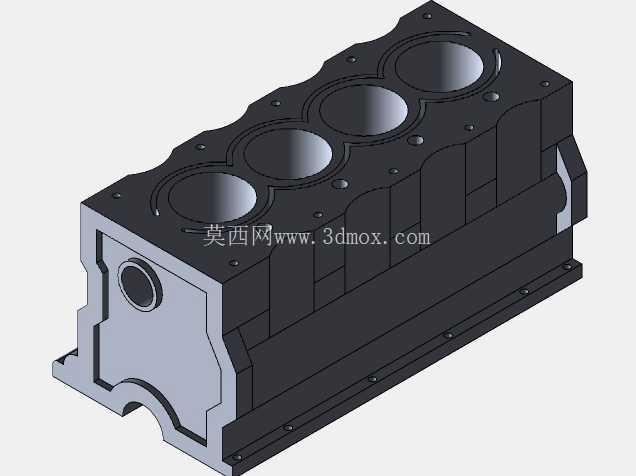

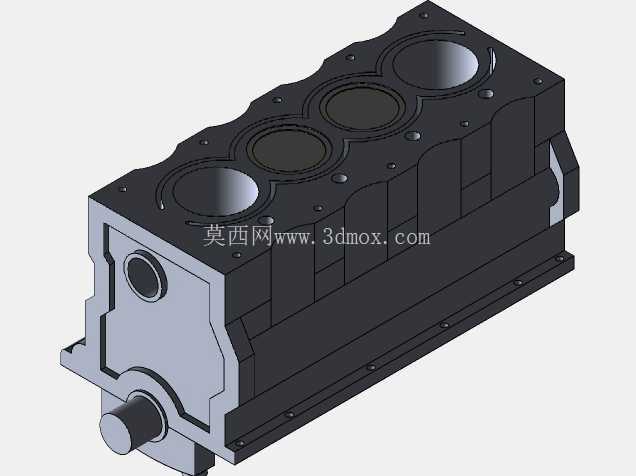

  从实际装机用途来看,缸体是整台内燃机的安装基准,顶面预留三个同轴排布的气缸安装位,缸孔周边均匀布置螺栓孔与定位销孔,用于匹配气缸盖、缸垫以及周边附属件;侧壁预留的贯通轴孔用于穿装曲轴支承与传动杆件,底部带法兰边的安装基面可直接固定在设备机架或者试验台架上,侧面的开孔分别对应润滑油道、冷却腔接口以及检修装配位置。整机装配完成后,可燃混合气在气缸内燃烧膨胀,推动活塞沿缸孔做往复直线运动,再通过连杆将直线动作转化为曲轴的旋转扭矩,最终从轴端向外输出动力,整套结构的受力路径从活塞传递到连杆、曲轴,再分散到缸体主轴承座与底部安装基面,设计时需要重点保证各承力位置的刚度匹配,避免工作过程中出现缸孔变形、轴座偏移或者振动共振问题。

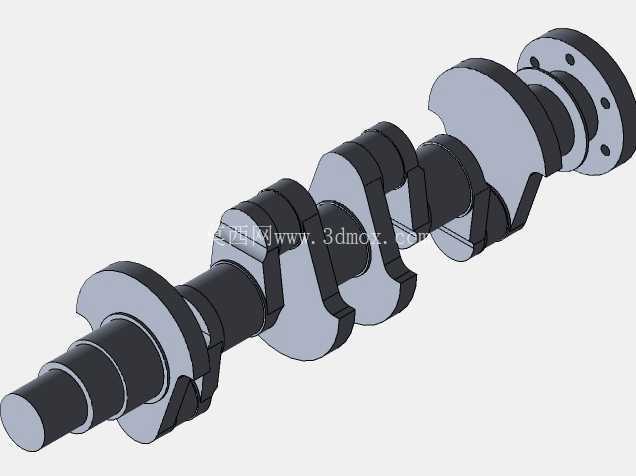

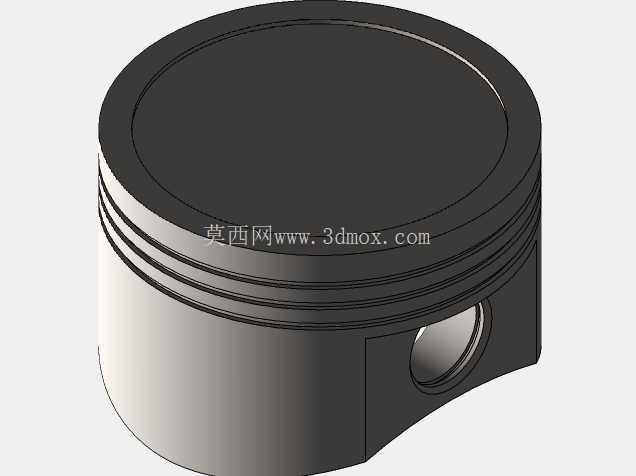

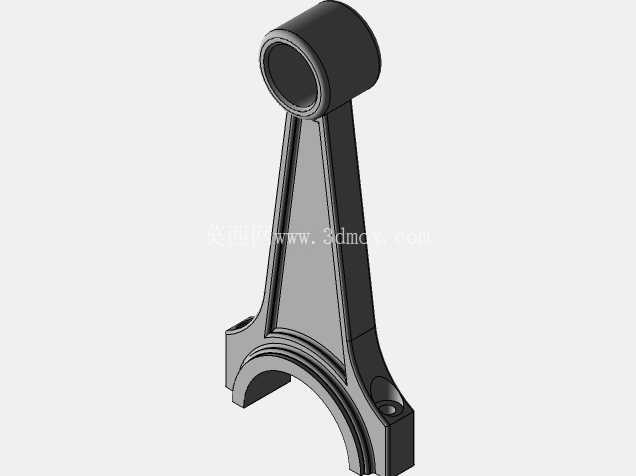

  建模过程中先以缸体作为顶层基准件,先确定三个气缸的中心距、缸孔内径、曲轴轴线高度这几个核心边界参数,再依次匹配活塞的外径、行程长度以及连杆的大小头中心距,保证活塞运行到上止点和下止点时,既不会碰撞气缸盖底面,也不会出现连杆与缸体内腔干涉的情况。缸体外部的加强筋沿着螺栓孔和主轴承座的受力方向布置,既可以提升箱体的整体刚性,也能合理控制铸件的壁厚,避免局部材料堆积造成铸造缺陷。曲轴穿装在缸体下部的支承位,两端轴伸预留联轴器或者皮带轮的安装空间,侧向伸出的传动杆结构可用于驱动配气机构或者附属油泵,各运动件之间预留合理的装配间隙与运动余量,拆分后的单个零件都可以独立导出用于工程图绘制或者加工工艺编制。

  安装边界方面,缸体底部的法兰安装面预留了成排的固定孔位,对接机架时可以通过螺栓直接锁附,周边需要预留活塞拆装、曲轴检修以及管路连接的操作空间;顶面缸盖安装面的平面度、缸孔与曲轴轴线的垂直度、各主轴承孔的同轴度都是加工和装配阶段需要管控的关键形位公差,直接影响整机运行的密封性、摩擦损耗与使用寿命。这套装配结构把内燃机内部最核心的运动配合关系完整呈现出来,既可以作为动力设备前期方案设计的结构参考,也能用于机械专业的装配公差教学、运动原理演示以及铸件结构优化练习,帮助设计人员理清缸体、活塞、曲轴三者之间的尺寸约束与装配逻辑。
