手摇式胸压钻孔工具结构三维造型

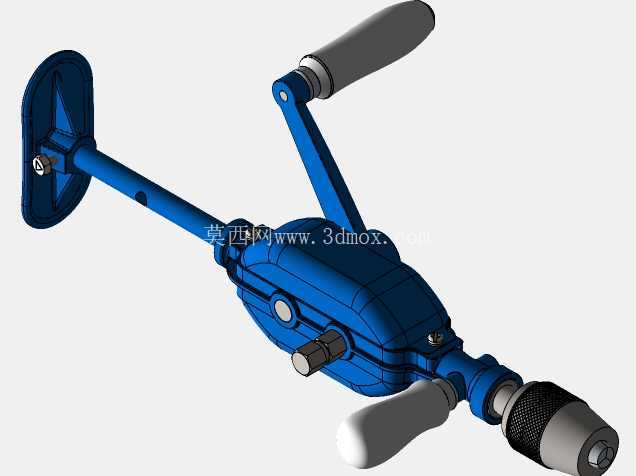

　　该模型呈现的是一款传统手摇式钻孔工具的完整机械结构，主体由胸托承压盘、长传力杆、齿轮箱体、侧置摇柄、辅助握持手柄以及前端钻夹头组成。这类工具常见于无电源作业、野外维修、教学演示和小型手工加工场景，依靠人力驱动摇柄旋转，通过箱体内齿轮副增扭减速后带动钻头完成钻孔。与现代电钻相比，它的输出转速和进给能力有限，但结构直观、维护简单，对木材、薄金属板、塑料件以及软质材料的低速钻孔仍具有实用价值。

　　从实际使用方式看，操作者可将后侧圆盘抵在胸前或肩部，通过身体重量提供轴向进给力，一只手握住靠近钻头的辅助手柄稳定轴线，另一只手转动侧面摇柄。长杆将胸托与齿轮箱连接起来，使压力能够沿钻孔方向传递，同时让操作者与旋转部位保持一定距离。模型中胸托圆盘面积较大，边缘带有加强轮廓，目的不是参与传动，而是分散身体抵压时的接触应力，避免局部压强过高。长杆与齿轮箱、胸托之间的连接位置需要保证同轴度，否则在施压过程中容易产生弯曲力矩，使钻头偏摆。

　　齿轮箱是该工具的核心区域。摇柄输入轴与内部主动齿轮相连，经过正齿轮副完成一级传动，再通过锥齿轮改变旋转轴线方向，将动力传递到前端输出轴。正齿轮适合平行轴之间的扭矩传递，齿面接触路径稳定；锥齿轮则用于把侧向摇柄的转动转换为沿钻头轴线的转动。两类齿轮组合在狭小箱体内实现了换向与增扭，也让手动工具能够在较低输入转速下获得更适合钻孔的输出特性。设计时需要关注齿轮模数、齿宽、中心距和啮合间隙，齿侧间隙过小会使手动转动卡顿，过大则会造成换向冲击和磨损加快。

　　箱体外形采用分段式壳体造型，表面可见合箱定位结构、紧固螺钉和轴端盖。此类壳体通常承担三项功能：一是支撑齿轮轴和轴承位置，保证齿轮啮合中心距；二为容纳润滑空间，降低齿轮和轴套磨损；三是隔绝人手与运动零件，避免操作时衣物或手指卷入。模型中壳体轮廓并非单纯装饰，凸起筋位对应内部轴系和螺栓布置，能够在薄壁壳体上提高局部刚度。对于手动工具而言，箱体重量需要控制，过厚会增加操作疲劳，过薄又会在胸压进给时产生变形，因此结构设计往往在轴承座、齿轴支撑区和手柄连接处保留较多材料。

　　前端钻夹头采用常见的三爪夹持形式，外部带有滚花环，内部通过螺纹锥面机构驱动夹爪同步收拢。摇柄转动经过齿轮箱输出后带动钻夹头旋转，夹头中心孔用于装入直柄钻头或小型回转工具。夹头与输出轴之间的连接需要限制周向相对转动，并保证夹持轴线与输出轴线重合。若夹头同轴度不足，钻孔时会出现孔径扩大、孔壁振纹和钻头折断等问题。模型中夹头后部的滚花纹理不仅提升外观真实度，也对应实际产品中用于手动拧紧、增加摩擦力的工艺特征。

　　侧置摇柄由连杆、回转销和握持套组成，握持套外形符合手掌抓握，绕销轴自由旋转，使操作者在摇转时不必随手柄翻滚手腕。摇柄长度直接影响输入扭矩，力臂越长，同样人力下可获得的输入力矩越大，但过长也会导致工具外廓尺寸增大、操作空间需求增加。该模型的摇柄布置在齿轮箱侧上方，转动半径避开长杆和胸托区域，说明结构布局中已经考虑了运动干涉。前端辅助手柄则位于钻夹头后方，用于抵抗钻孔时的扭转反力，并帮助操作者调整钻孔角度。

　　安装边界方面，该工具不属于固定设备，没有机架安装孔或工作台连接面，其边界主要由人工操作空间决定。后侧胸托圆盘构成承压端面，前端钻夹头构成工作端，侧面摇柄形成最大旋转包络。使用时需要在摇柄回转圆周外侧预留手部活动空间，在钻头前端预留工件和排屑空间，在胸托后方保留身体抵靠距离。长杆轴线应尽量与钻孔轴线保持一致，偏角过大不仅会降低进给效率，还会把轴向压力转化为对齿轮箱和输出轴的侧向载荷。

　　从建模思路看，该作品适合按照实际装配关系拆分零件：胸托、传力杆、齿轮箱壳体、齿轮轴、锥齿轮、摇柄、手柄、夹头外套和夹爪分别建立，再通过同轴、啮合、旋转和限位关系完成装配。齿轮部分不应只做外观齿形，最好依据传动比确定齿数和节圆尺寸，使摇柄转动与夹头输出之间具备可验证的运动关系。壳体上的螺钉、轴盖和销钉虽小，却能体现维修拆装逻辑；夹头内部若进一步细化，可表现夹爪、螺母套和锥面推动结构。整体而言，该模型不仅是怀旧手工工具的外观复原，也是一套包含力流传递、齿轮换向、夹持机构和人机操作姿态的典型机械结构案例。
