内燃机活塞精密三维结构设计

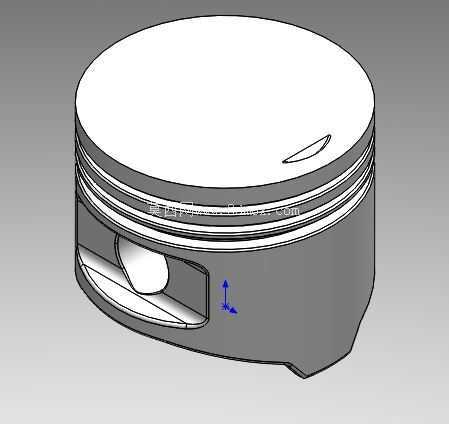

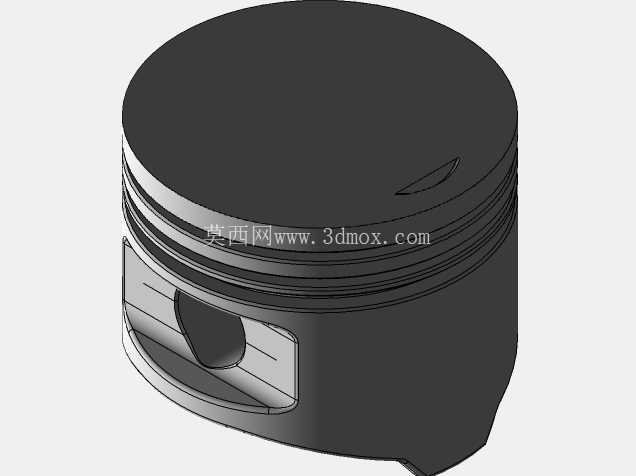

　　活塞作为往复式内燃机核心运动部件，直接承接燃烧室燃气爆发压力，将热能转化的直线往复作用力传递给连杆，最终驱动曲轴完成旋转动力输出，其结构合理性直接决定发动机的动力效率、密封可靠性与整机服役寿命。这款活塞三维结构完整还原了量产车用汽油机活塞的典型工程形态，建模过程中优先匹配整机装配的边界约束，而非孤立绘制单体外形。从整机装配逻辑来看，活塞头部顶面直接构成燃烧室的下边界，顶面预留的浅凹造型用于匹配气门开启的避让空间，避免发动机高转速工况下气门运动与活塞顶面发生运动干涉，顶面轮廓的弧度设计也配合缸盖燃烧室造型优化缸内气流组织，提升油气混合均匀度。

　　头部外周加工的多道环槽是活塞核心功能结构，最靠近顶面的两道环槽用于安装气环，依靠环的外圆弹力紧贴气缸内壁，阻断燃烧室高压燃气向曲轴箱窜动的通路，下方第三道环槽安装油环，油环刮除缸壁多余润滑油的同时，通过环槽背部的回油孔将刮下的机油导回曲轴箱，避免机油窜入燃烧室参与燃烧。建模时环槽的轴向宽度、槽底圆角都严格参照配合公差设定，既保证活塞环受热后有足够的膨胀间隙，又防止环槽间隙过大引发环组泵油异常。活塞裙部是导向承载的核心区域，裙部外圆并非理想正圆柱，实际量产设计中会采用中凸变椭圆型面，常温状态下裙部上端直径略小、下端直径稍大，工作受热后活塞沿销座方向膨胀量更大，型面预变形设计可保证热态下裙部与缸壁均匀贴合，避免局部刮缸拉缸。裙部开设的活塞销孔用于穿装活塞销，销孔内部加工有卡环槽，装入弹性挡圈后限制活塞销轴向窜动，防止销端脱出刮伤气缸内壁；销座与裙部之间的过渡区域做了加厚加强处理，燃气爆发压力从顶面传递到销座的路径上，通过渐变壁厚分散应力，避免高频交变载荷下销座根部出现疲劳裂纹。活塞销孔的轴线相对活塞中心轴线通常会设计微小偏心量，建模时保留这一偏心特征，该设计可让活塞经过上下止点换向时，平顺完成推力面切换，降低活塞对缸壁的敲击噪声。从实际应用场景出发，这类活塞广泛适配小排量乘用车汽油机、小型通用动力机械、农用小型内燃机等设备，设计阶段需要同步匹配气缸直径、行程长度、连杆小头宽度、活塞销外径等关联尺寸，活塞的总高度需要保证在上止点位置时，顶面不会碰撞缸盖气门，在下止点位置时，裙部下端不会脱出气缸下端面，同时活塞环开口不能滑出缸套工作区域。整个运动仿真过程中，需要校核活塞在缸内的往复运动轨迹，确认活塞在最大侧推力作用下，裙部承压面与缸壁的接触压强分布均匀，不会出现边缘局部应力集中。

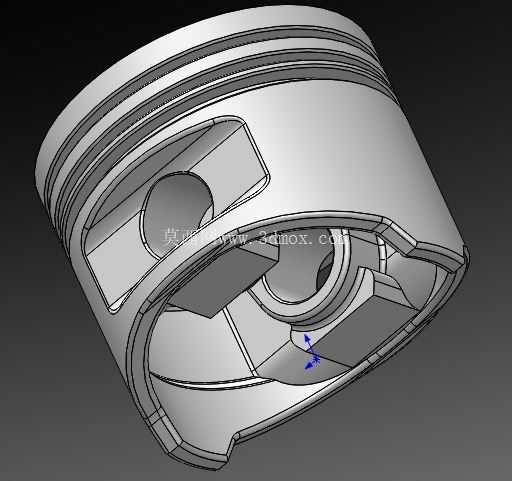

　　结构建模时，活塞内部的减重空腔也做了完整还原，在保证销座、环槽、顶面承载区域强度足够的前提下，去除非承载区域的多余材料，降低活塞整体往复运动质量，减小曲轴连杆机构的往复惯性力，降低发动机高转速运转时的振动与轴承载荷。活塞顶面的厚度设计兼顾耐热与强度，厚顶面可以承受燃气瞬时高温高压，但过大的壁厚会增加活塞热容量、提升整体重量，因此建模时顶面壁厚从中心向环槽区域渐变过渡，既满足爆发压力下的刚度要求，也控制整体重量在设计指标内。环槽区域通常会镶嵌耐磨环座强化耐磨性，本次结构也还原了环槽的强化细节，长期高频往复摩擦下，环槽侧面不会因活塞环的冲击出现磨损变宽，保证气环油环的密封性能长期稳定。

　　裙部表面的微观储油结构在宏观三维模型中通过型面微特征体现，配合缸壁珩磨网纹可以在摩擦面形成稳定油膜，降低裙部与缸壁的滑动摩擦阻力，减少机械磨损。从装配流程角度，活塞组件预装时先将活塞环按开口错位要求装入对应环槽，活塞销穿过连杆小头孔与两侧销孔后装入卡环锁止，整体从气缸上端压入缸筒，压入过程中需要专用卡箍收拢活塞环开口，保证环组完全进入缸套不被折断。整个三维模型的所有配合尺寸都预留了工程标注基准，设计人员可以直接基于该模型开展运动干涉校核、热变形仿真、有限元强度分析，也可对接后续加工工艺环节，生成活塞铸造模具、机加工工装的衍生设计，完全覆盖从概念设计到样机试制的结构参考需求。
