办公座椅插装式万向滚轮结构

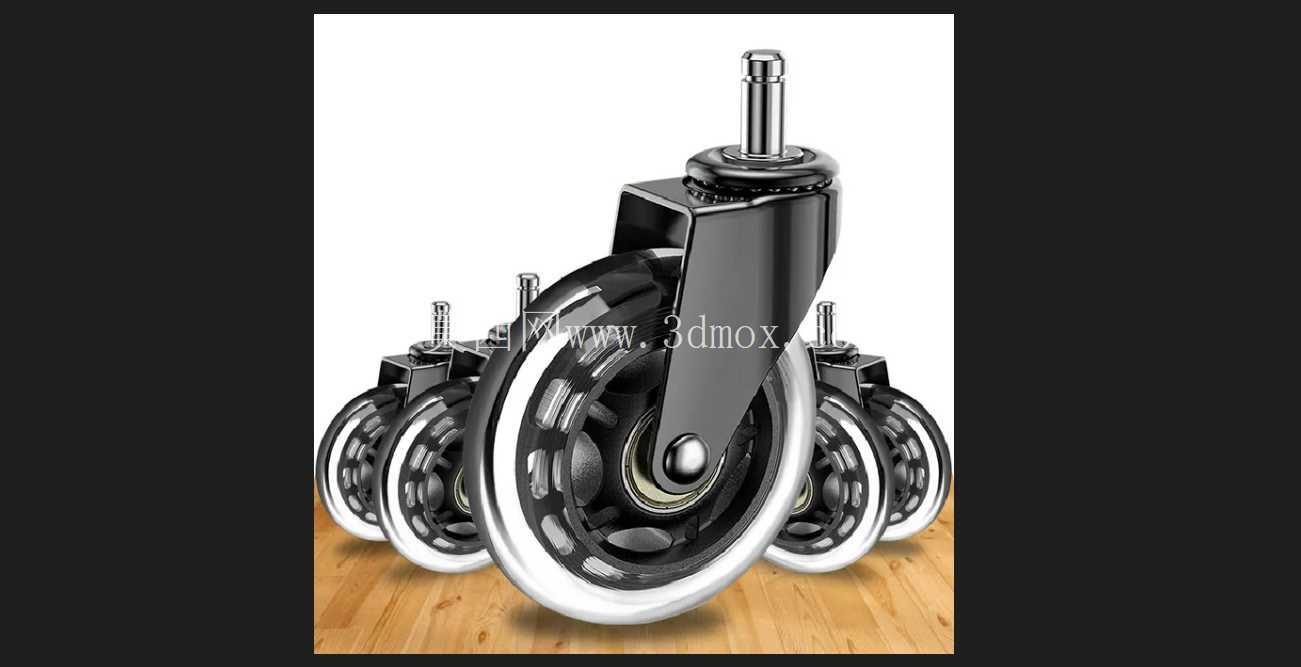

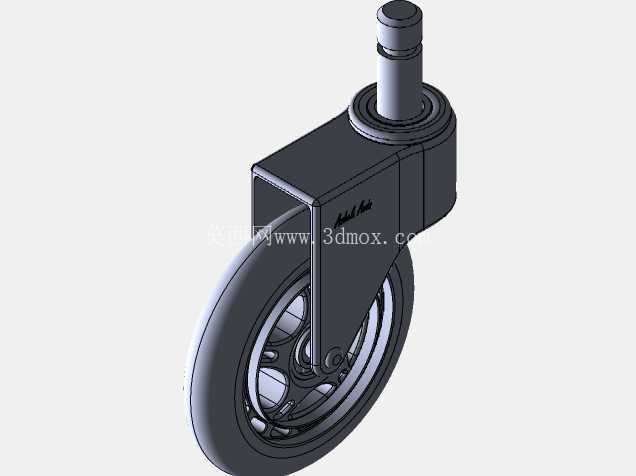

　　这款滚轮主要用于办公转椅、移动工作凳、轻型设备支架等需要频繁短距离移位的场景。日常使用中，座椅既要承受人员落座后的垂直载荷，又要在地毯、PVC地胶、木地板、瓷砖等不同地面上完成推拉、转向和原地回转，因此轮体不能只满足“能滚”这一最低要求，还要兼顾转向灵活性、地面保护性和安装互换性。模型将轮面、轮架、回转轴承段、插装立杆等部分分开表达，能够清楚看到载荷从椅脚五星爪传递到轮轴，再经轮架分布到轮面的路径。

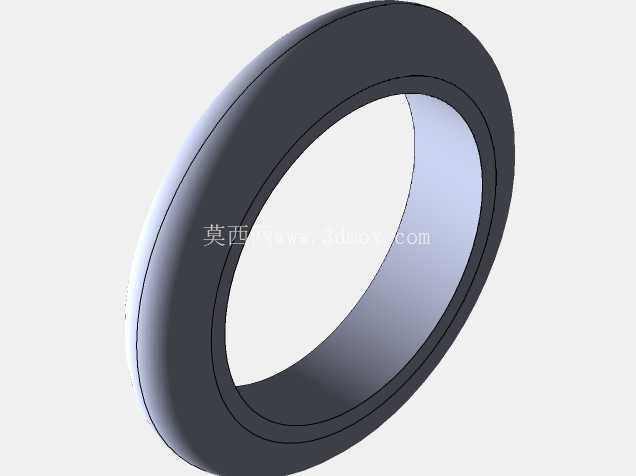

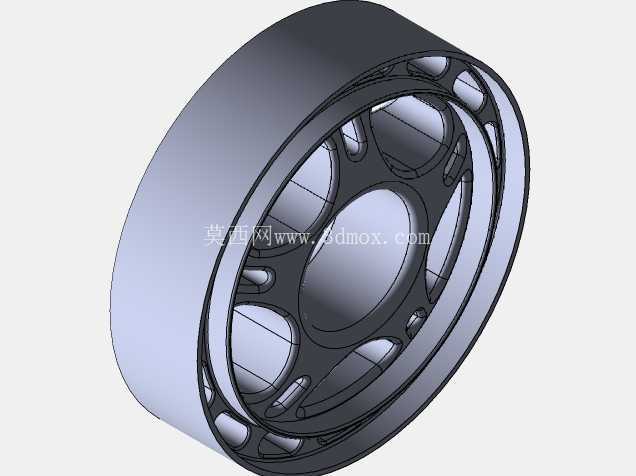

　　轮面采用外圈软质包覆、内部硬质支撑的复合思路。软质外圈在接触地面时产生轻微弹性变形，可降低压痕和滚动噪声，也能减少细小颗粒对地面的刮擦；内部硬质轮芯承担径向支撑，避免轮体在长期偏载下出现明显椭圆变形。轮缘宽度和直径按轻型家具移动需求设定，滚动时越过地毯接缝、电线槽边缘或地面微小高差更平顺。轮芯上的镂空结构并非单纯装饰，它可以减少材料用量，同时在注塑成型时改善壁厚分布，降低缩痕和冷却不均风险。

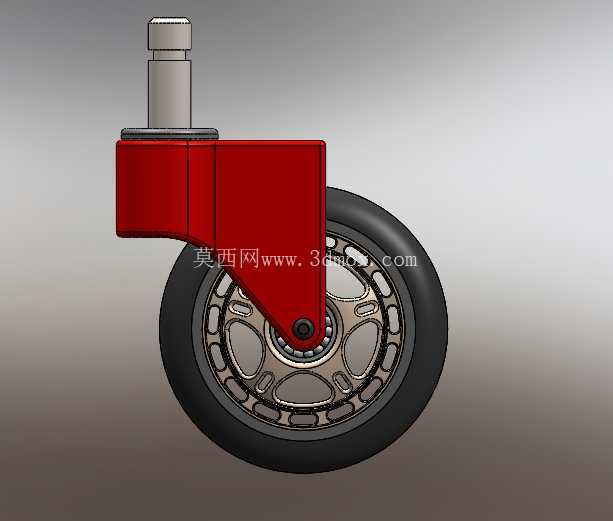

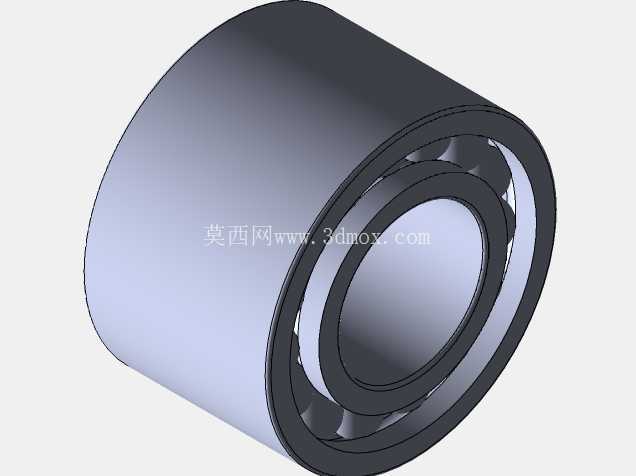

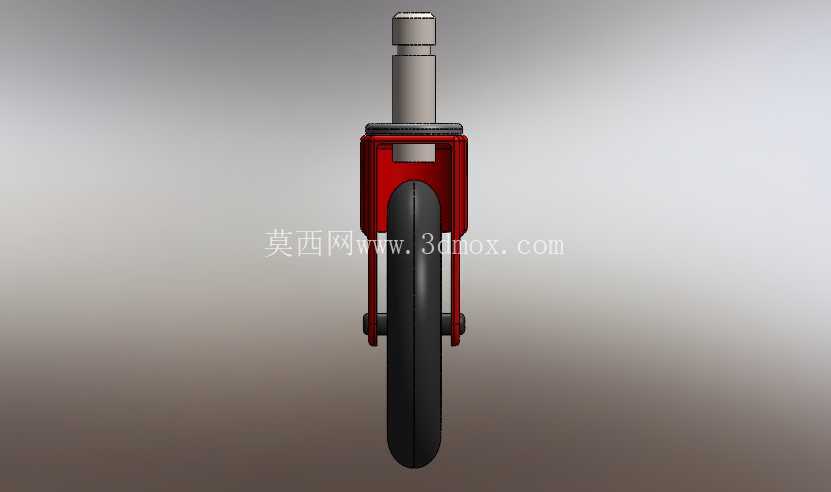

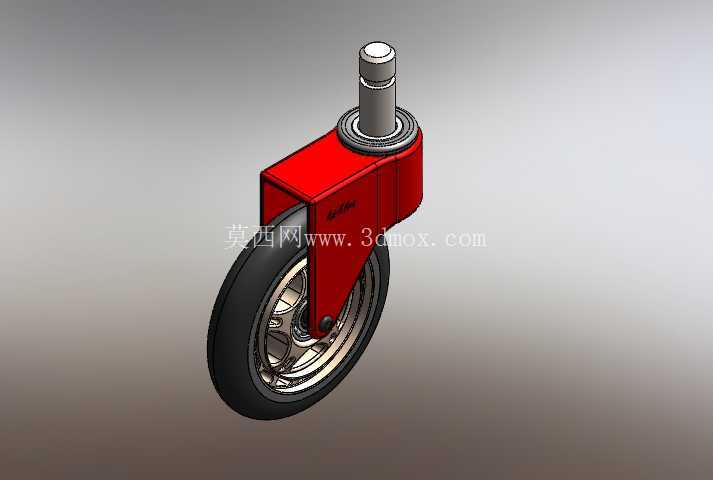

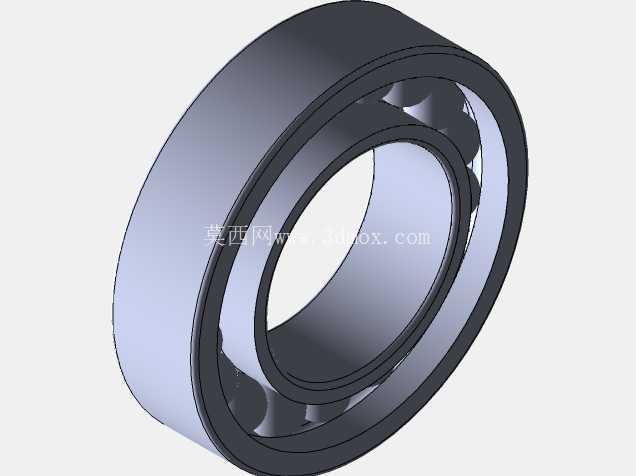

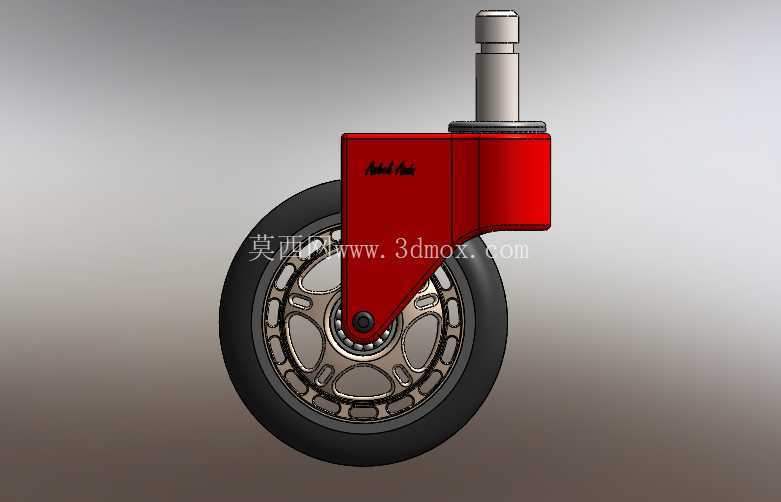

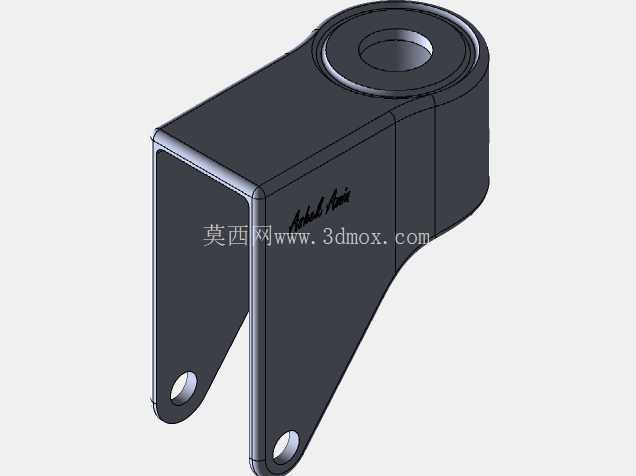

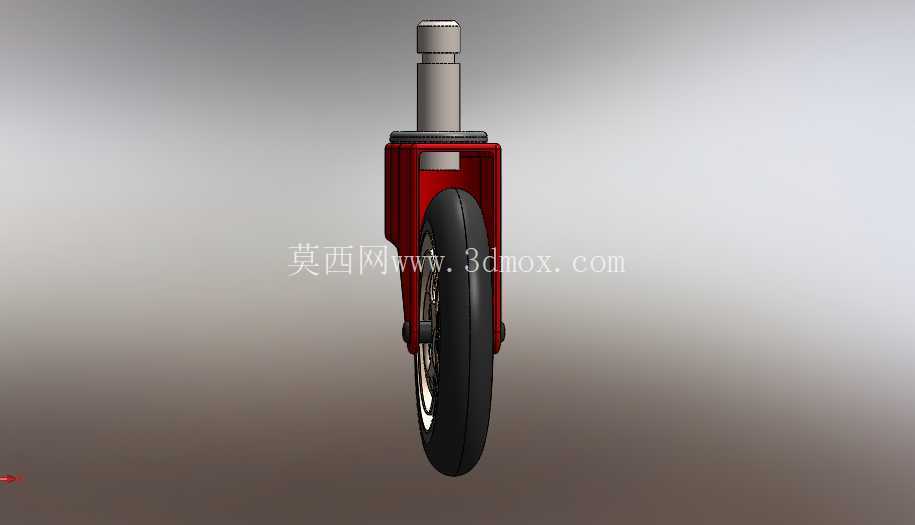

　　支架部分采用双侧夹板夹持轮体的形式，轮轴位于轮心，支架上方延伸出竖直安装柱。柱顶为插杆结构，适配办公椅五星爪上的标准承插孔，装配时将插杆压入椅脚套筒即可，不需要额外螺栓锁紧。插杆与支架之间设置回转连接区，使轮体在水平方向能够自由旋转；推行时，轮子会根据受力方向自动摆转到滚动平面，后退、横移和绕椅座中心旋转时都不易卡滞。支架外侧轮廓做了圆滑过渡，既减少衣物、线缆勾挂，也能在轮子经过脚边时降低磕碰刺激。

　　从安装边界看，设计重点集中在插杆直径、插入深度、轮架总高和轮体宽度四个尺寸。插杆需要与椅脚套筒形成稳定配合，过松会产生晃动和异响，过紧则会增加装配难度；插入深度要保证受侧向推力时不脱出，同时不能与椅脚内部加强筋干涉。轮架总高决定座椅离地高度，更换轮子时若高度偏差过大，会改变桌椅相对高度和人体坐姿。轮体宽度则影响通过性与占地空间，过宽会增大相邻轮子之间的干涉概率，过窄又会削弱承载和地面附着稳定性。

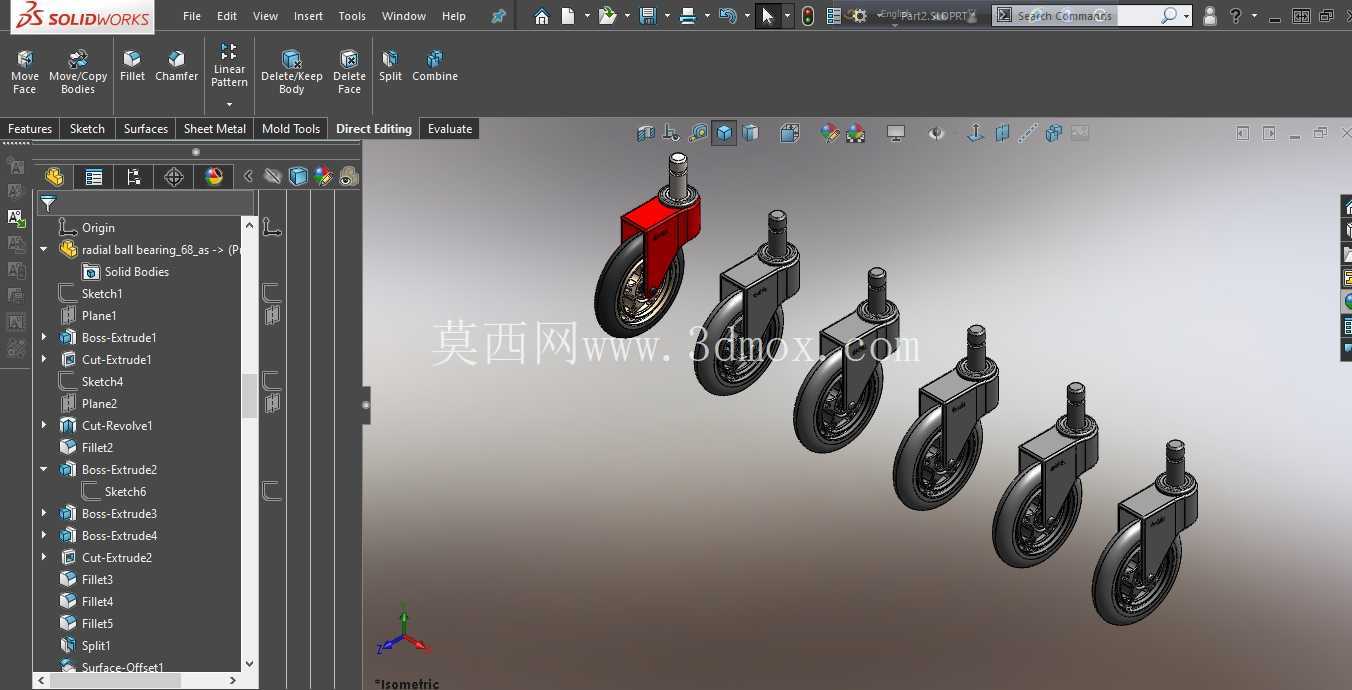

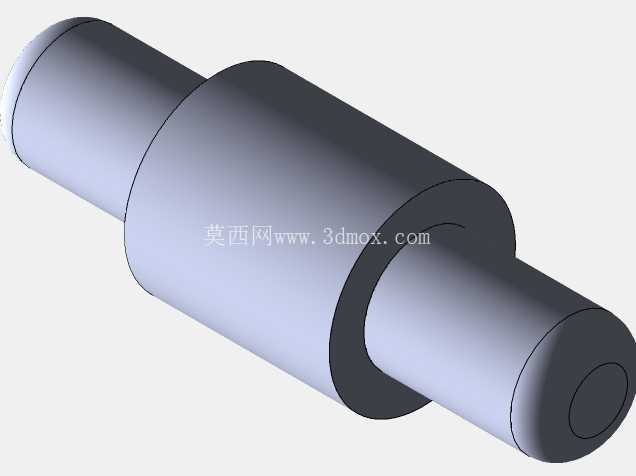

　　建模时轮体采用回转特征建立基本轮廓，再对轮芯辐条、减重孔和外圈包胶区域进行分区处理，方便后续区分材质与装配关系。支架钣金或注塑件形态可通过拉伸、折弯和圆角过渡表达，回转段需保留同轴关系，保证插杆轴线、回转中心和轮轴位置在工程图中可直接标注。轮轴与两侧支架孔位应使用同轴约束，轮面与支架侧板之间保留微小侧向间隙，防止转动摩擦。

　　在实际选型中，这类脚轮不仅用于办公椅，也可迁移到轻型工具车、移动展示架、电脑主机托架、小型实验台架上。判断结构是否合适时，需要同时看单轮承载、地面材质、安装孔形式和允许回转半径。若用于硬质木地板，应优先关注外圈软质包覆质量；若用于高密度地毯，则要适当考虑轮径和滚动阻力；若设备需要经常锁定位置，可在同系列结构上增加制动瓣，但制动件不能影响正常转向和插装互换。整体结构简洁，零件关系明确，适合作为家具移动件、轻型脚轮和插装式万向机构的结构参考。
