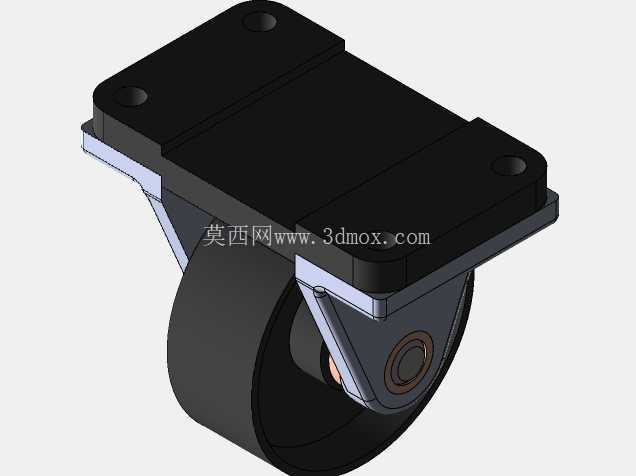

工业重载平板万向脚轮结构设计

　　这款脚轮的结构方案主要面向工厂内部物料转运场景，常见于输送线旁的转运台车、线边物料架、可移动工装台、重型周转车以及车间工序间的拖运小车。在这类使用环境中，脚轮并不是单纯承担滚动功能，它还要承受频繁启停、侧向推拉、地面接缝冲击以及偏载工况，因此建模时需要把安装板、回转支架、轮体、轮轴和转动副之间的配合关系完整表达出来。

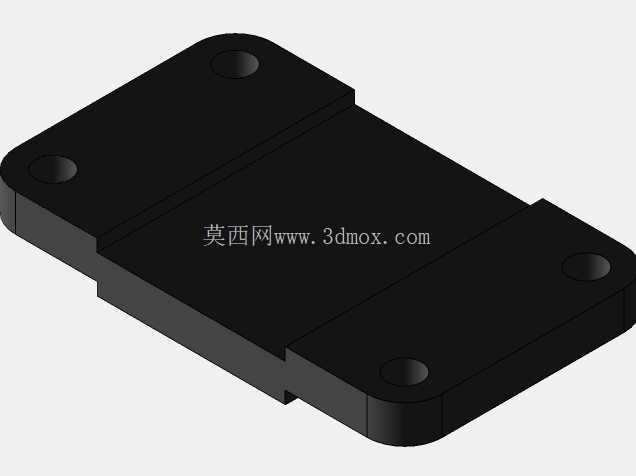

　　从实际用途看，该类脚轮安装在车体底部四角或六点位，支撑整台转运设备在平整水泥地面、环氧地坪或钢板通道上移动。平板式安装结构通过四个安装孔与车架底板连接，螺栓锁紧后，上方矩形板承担垂直载荷，并将载荷传递到下方回转支架。相比插杆式脚轮，平板安装的接触面积更大，适合承载较重的工业台车，也便于在焊接机架、型材机架和钢板台车上统一开孔布置。

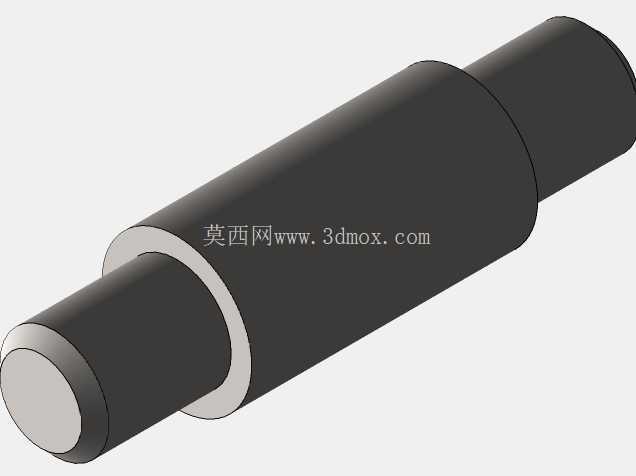

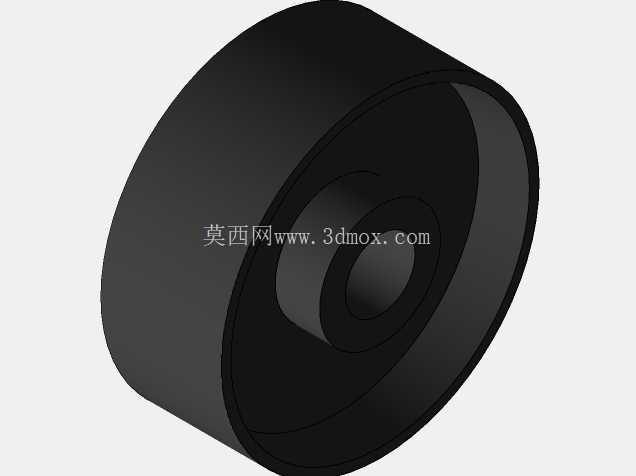

　　轮体采用宽面圆柱轮造型，轮缘厚度较大，滚动时与地面接触面积宽，能够降低单位面积压力，减少地坪压痕，同时在直线推行过程中保持较好的稳定性。轮子中部通过轮轴与叉架连接，轴端设置衬套或轴承位，使轮子绕固定轴旋转。轮体外侧没有复杂花纹，偏向工业硬质轮的设计思路，重点在于耐磨、承载和低阻力滚动，适用于短距离、高频次的人工推移或牵引转运。

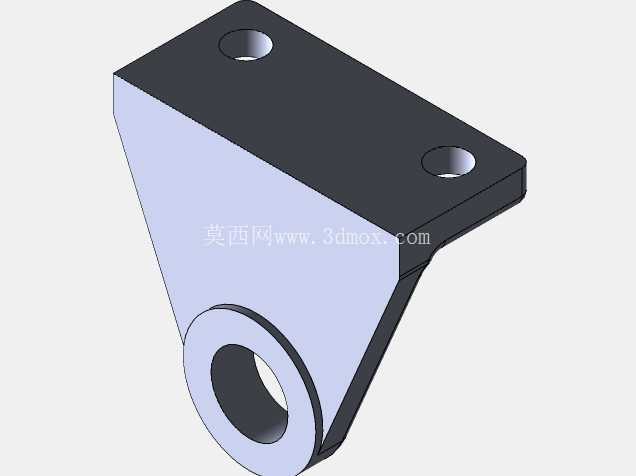

　　回转部分是该脚轮实现万向转向的关键。上方安装板与下方叉架之间形成回转支承结构，支架可绕竖直轴线旋转。当推车改变方向时，轮体在摩擦力作用下自动偏转到行进方向，不需要人工抬升或调整车体角度。叉架两侧形成对称支承，轮轴穿过两侧板和轮子中心，使载荷从轮轴两端向支架传递，避免单侧悬臂受力。支架侧板带有折弯和加强形态，能够抵抗推行过程中产生的弯矩，尤其在斜向拉动、原地转向和越过地面小台阶时，支架根部是应力较集中的区域，因此结构过渡处需要保留足够圆角和壁厚。

　　建模时可以按装配关系拆分为安装顶板、回转座、左右叉架、轮体、轮轴、轴套或轴承以及紧固件等几个部分。安装板上的四个孔位属于核心安装边界，孔距需要与车架构件的开孔标准匹配；板厚决定螺栓沉头或螺母压紧空间，也影响整车最低高度。脚轮总高由安装板底面到轮子最下点确定，这个尺寸直接关系到台车台面高度和操作人员的推送姿态。轮径越大，越容易越过地面缝隙、轨道边缘和小型障碍物，但会抬高车体重心；轮宽增加则提升承载能力，却会使转向摩擦矩增大，因此在选型和结构设计时需要在通过性、稳定性和转向灵活性之间平衡。

　　外形边界方面，顶部矩形板向四周伸出，形成稳定的螺栓连接区域；下方轮子宽度略小于支架外侧宽度，避免轮体在转向时与车架支腿发生干涉。回转半径需要结合轮体偏置距判断，偏置距过小会导致转向迟钝，过大则会增加支架力矩和摆动量。对于多轮布置的台车，万向轮与定向轮通常组合使用：定向轮控制行进轨迹，万向轮提供转向能力；若四个脚轮全部采用万向结构，则车体灵活性更高，但直线推行时容易出现蛇形偏移。

　　在细节处理上，安装孔应做成通孔并考虑螺栓装配空间，轮轴两端需要设置挡圈、螺母或铆接结构，防止运行中松脱。回转座内部应预留润滑或耐磨垫片空间，以降低长期转动后的磨损。轮子与叉架之间保留侧向间隙，既保证转动自由，又不能间隙过大导致轮体晃动。若用于焊接车间或铸造车间，还可在该结构基础上更换耐高温轮材；若用于电子车间或洁净区域，则可选用低噪、无痕轮面。

　　整体来看，该模型把工业脚轮的承载、转向、安装和滚动四个功能模块表达得比较清晰，适合作为转运台车底轮设计、输送辅助设备行走机构设计以及通用五金配件建模练习的参考结构。
