这套圆规结构面向手工绘图、工程制图教学、钣金放样、木工划线和基础测绘场景,核心用途是在纸面、样板或平整工件表面确定圆心后,以固定半径绘制圆弧与整圆,也可在两点间距转移、孔位校核、小范围半径比对时作为辅助量具使用。与单纯展示外观的文具模型不同,该结构把圆规实际开合、支脚定位、握持施力和针尖接触这些动作关系拆成可检查的零件关系,适合在结构设计阶段验证两腿夹角变化、顶端铰接同轴度以及笔尖与钢针落点是否能够同步贴近工作面。

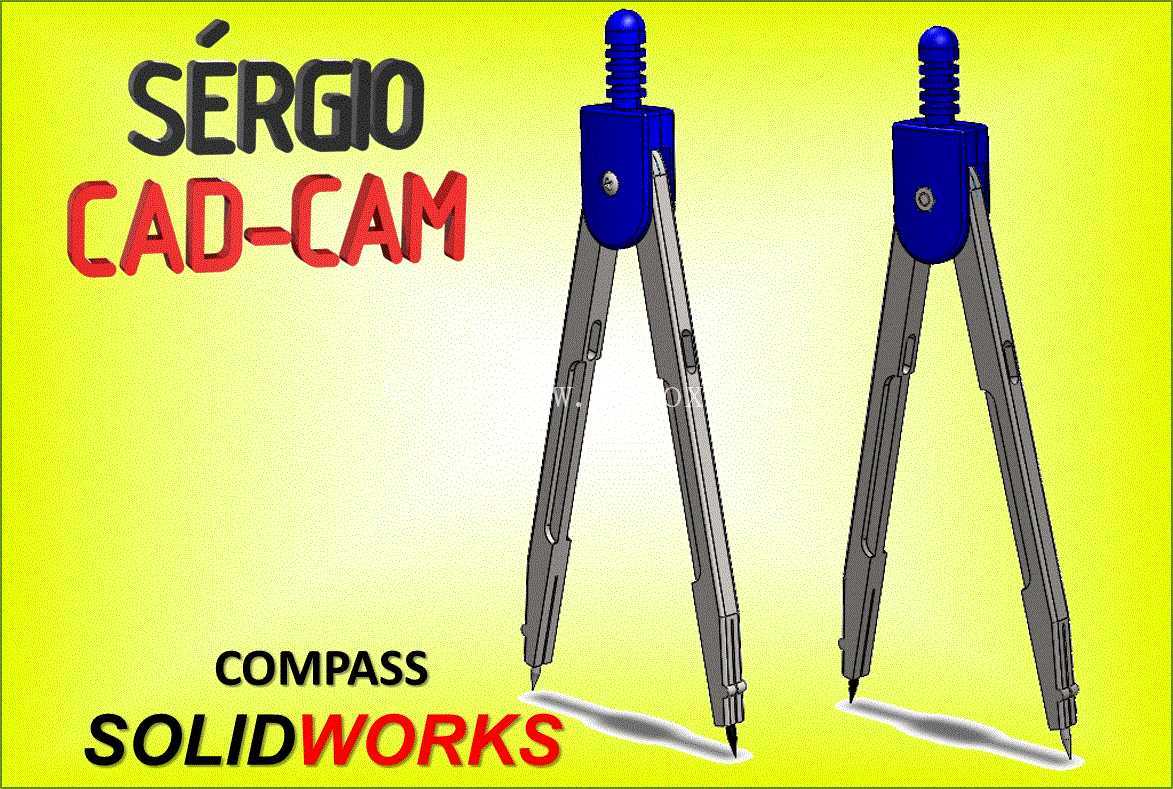

从使用逻辑看,圆规并不需要复杂传动,但对铰接稳定性要求很高。顶端蓝色握持部位承担手指捏持和开合调节的受力入口,内部销轴将两条长腿连接在一起,销轴既要有足够的预紧摩擦,使两腿在张开到目标半径后不会自由松脱,又不能过紧到影响单手微调。模型中两支脚呈对称展开状态,顶部旋钮状纹理可作为防滑握持区,实际加工时该区域可采用滚花、竖向肋条或包覆软胶来增加摩擦力。支脚主体采用细长金属杆形态,截面不宜过宽,否则在靠近纸面时会遮挡视线;但杆身也不能过度纤细,因为绘制过程中侧向力会使支脚产生弹性弯曲,直接影响半径精度。
结构设计上,两条支脚绕顶部铰链形成近似平面四杆中的双摆臂关系。张开角度越大,针尖与绘图端之间的跨距越大,两腿在工作面上的法向接触姿态也越敏感。若两支脚长度不一致,或铰链轴线与腿身中心面存在偏扭,圆规在倾斜施力时会出现一个支点先接触、另一个支点悬空的情况。建模时应保证铰链孔、支脚中心线和末端针尖轴线处于同一运动平面内,销轴端面可设置小铆头或挡圈,防止反复开合后轴向窜动。蓝色头部与金属腿之间的过渡区需要留出装配间隙,尤其在两腿接近合拢时,支脚根部不能与头部侧壁发生干涉。
功能部件可以按固定针脚与绘图脚理解。固定针脚末端为尖锐钢针,工作时轻压在圆心位置,承担旋转中心;另一脚容纳铅笔芯、墨水笔尖或划线针,随使用者绕圆心转动形成圆弧。实际产品中,绘图脚通常设置夹头、锁紧螺钉或快换插孔,以便更换不同粗细的铅芯。针脚则需要控制针尖露出长度,露出过长会扎穿图纸或在软质样板上形成过大凹坑,露出过短又容易在倾斜时滑脱。对于教学用品,针尖可做微圆角处理以降低刺伤风险;对于金属划线规,则应保留较高硬度和尖锐度,并通过热处理提高耐磨性能。
外形边界方面,圆规属于长杆开合类工具,收纳状态近似细长条状,占用空间主要由闭合长度决定;工作状态的包络范围则随张开角度变化,最大有效半径由支脚有效长度、铰链位置和末端偏置共同决定。选型或建模时不能只看总高,还要检查全开状态下两支脚末端的横向跨度、半开状态下头部与杆身的间隙,以及绘图脚夹具凸出部分是否会在小半径作图时碰到固定针脚。若用于文具盒或成套测绘工具包装,内胎应按闭合轮廓限制顶端头部、中部铰链和末端针尖三处位置,避免运输中两腿自由张开。
从工程建模细节看,金属支脚适合采用拉伸实体加局部切除的方式建立长槽、加强筋和夹持平面,顶端头部可单独做成塑料件并与铰链销轴装配。支脚中段的浅槽不仅是外观线条,也可以减轻重量并形成视觉基准;末端逐渐收窄有利于观察针尖落点。装配验证时应重点做开合干涉检查、销轴同轴检查和两腿对称检查,并在典型张开角度下测量两支脚末端距离。若后续要出工程图,可进一步标注铰链孔配合、针尖硬度、夹头锁紧行程、两腿闭合平行度以及最大画圆半径,使模型从外观展示延伸到可制造的绘图工具结构。
