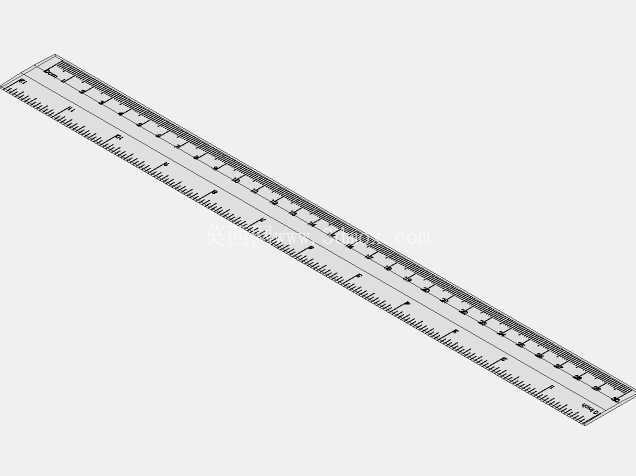

直尺是机械加工、装配检验、教学实验和日常制图中最基础的长度量具之一。本模型围绕一把总长约300毫米的平直刻度尺进行三维还原,重点表现尺身本体、双侧刻度线、数字标识、端部边界以及薄片状金属尺体的空间形态。尺体采用细长矩形截面,整体沿长度方向保持平直,宽度与厚度比例符合常见手持钢尺的使用习惯,既保证拿取时具有足够刚度,也避免尺身过厚导致读数视线偏差。
从实际使用场景看,这类标尺常放置于零件毛坯、板材、图纸或工作台面上,用于快速读取线性尺寸。机械车间里,操作人员会用它核对下料长度、孔位间距、边距和装配位置;钳工装配时,可借助直尺检查两个平面之间的大致距离,也可配合塞尺、直角尺完成辅助定位;教学和制图环境中,它用于划线、量取图面距离以及演示公制刻度关系。由于量程覆盖0至30厘米,它适合多数中小型零件的初测和现场快速比对,但对于高精度配合尺寸,仍需使用游标卡尺、千分尺等量具完成最终确认。
模型的尺身刻度按照公制读数逻辑布置。长刻度线对应厘米单位,中短刻度线分别表示半厘米与毫米分度,数字沿尺身长度方向依次排列,使观察者在俯视或斜视角下都能识别主要刻度。刻度区域与尺身边缘保留合理距离,避免边线磨损后影响读数。尺端作为测量起始边界,在建模时需要保证端面与第一条基准刻度之间的位置关系清晰;若端面承担零位贴合功能,则端面平面度、与尺身长边的垂直关系都会直接影响测量准确性。
结构设计上,直尺没有复杂运动部件,核心在于薄壁长尺体的形态控制。尺身宽度方向提供稳定支撑面,使用时可平贴被测物体表面;厚度方向较薄,能够减小刻度面与被测面之间的高度差,从而降低视差。长条形零件在工程中容易出现翘曲问题,因此真实产品通常选用不锈钢或经处理的钢材,通过轧制、热处理和表面处理提高平直度与耐磨性。三维建模时,尺体可先建立基础长方体,再按照实际宽度、厚度和长度切出轮廓;刻度线可通过浅槽、贴图或细实体特征表达,若用于结构展示,建议保留主要刻度的几何起伏,使渲染效果更接近实物。
外形边界方面,300毫米量程决定了模型在装配空间中呈明显细长形态。尺身两端构成主要长度边界,两侧窄边构成宽度边界,底面为贴合基准面,顶面为刻度读数面。将该模型放入工装、工作台或工具柜场景时,需要预留取放空间,尤其长度方向不应被夹具或挡板遮挡刻度区。若作为设备附件集成到检测工位,可在尺身旁设置定位挡边,使工件端面与零位对齐;若用于可视化培训,可配合工件模型演示从零位到目标刻度的测量过程。
读数设计需要兼顾辨识度与耐用性。厘米刻度线最长,毫米刻度线最短,五级或三级线条长度形成明确视觉层次;数字标识不宜过大,否则会挤占刻度密度,也不宜过小,否则在常规视距下难以辨认。尺身边缘可做轻微倒角,去除锐边,提升手持安全性,同时避免倒角侵入刻度基准边。对于金属直尺,表面常见拉丝、哑光或蚀刻处理,其作用不仅是外观质感,更重要的是减少反光,使车间灯光下读数更清楚。
在三维工程表达中,该模型适合作为量具库、工具柜、装配工位和教学演示场景的基础资源。建模时应关注尺身平直度、刻度间距均匀性、端面基准关系和薄片结构比例,而不是单纯追求外观图案。通过还原30厘米刻度尺的真实形态,可以在虚拟装配中展示人工测量动作、工件尺寸比对、工位工具摆放以及基础量具的使用边界,为结构设计、工艺培训和车间可视化提供直观参照。
