螺杆式台虎钳夹持工装结构设计

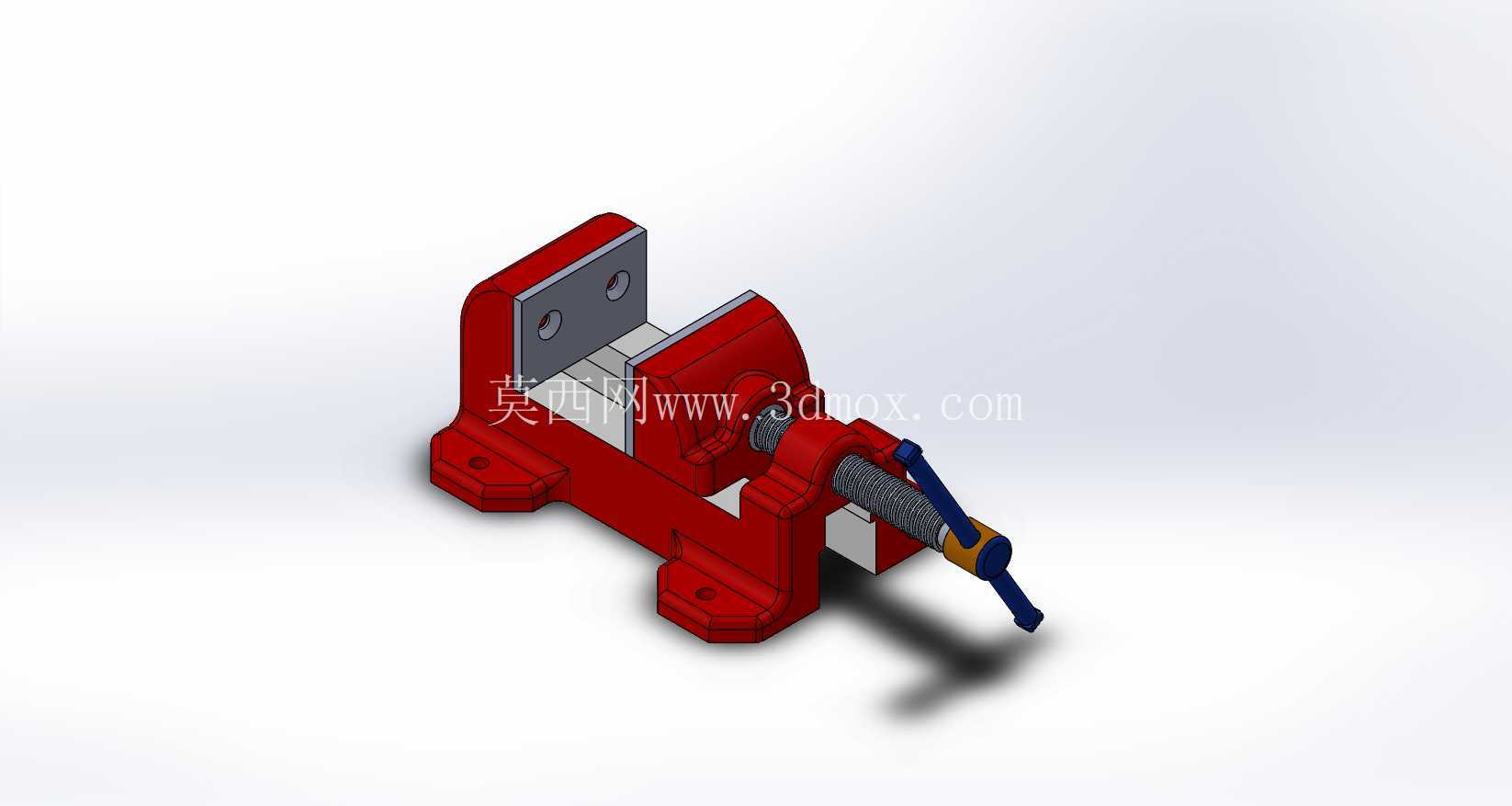

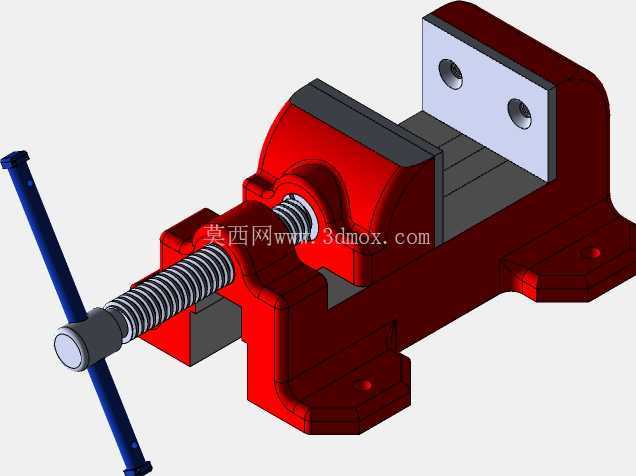

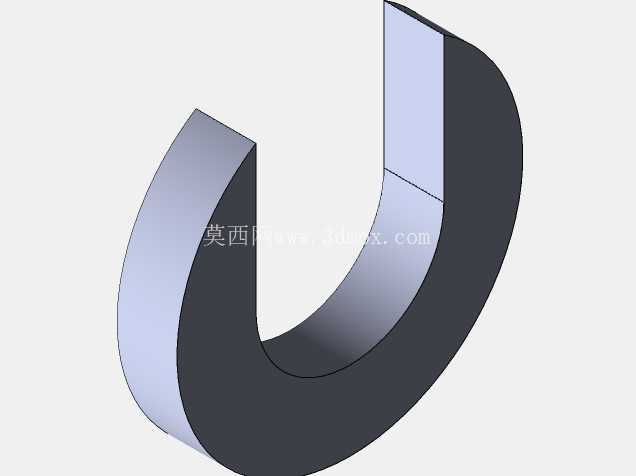

　　台虎钳是机械加工、装配维修与实训工位上最基础的夹持类工装，核心作用是把工件稳固锁定在工作台边缘，为锯削、锉削、攻丝、钻孔、小件装配等工序提供刚性装夹基准。这套三维结构完整还原了固定式台虎钳的典型组成：底部一体式铸铁底座、固定钳身、活动钳身、淬硬钳口板、梯形传动螺杆、导向滑座以及摇动手柄，各部件配合关系清晰，可直接用于工装结构参考、钳工教学演示或非标夹具改型设计。

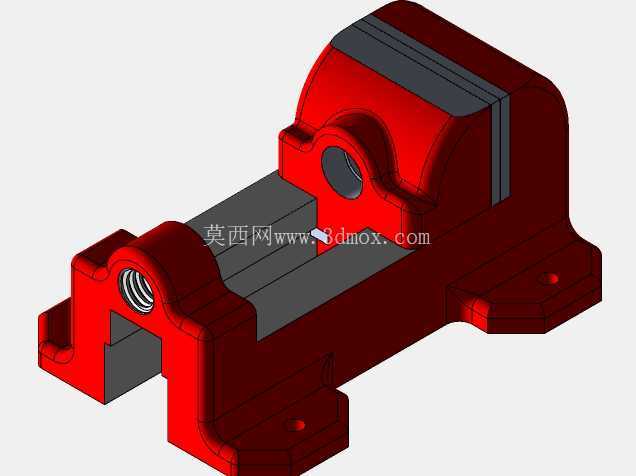

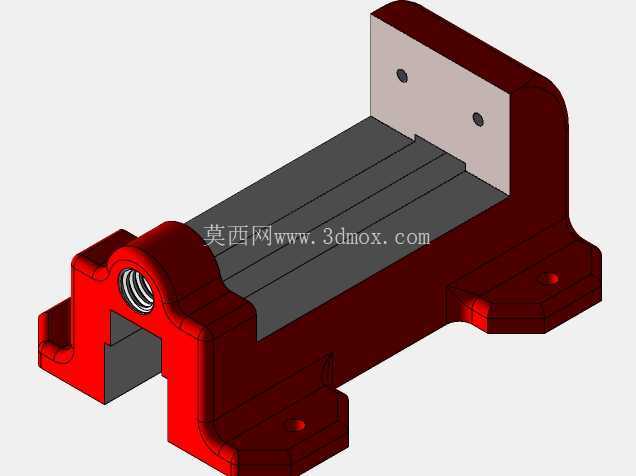

　　从实际安装边界来看，底座采用加宽落地式支脚结构，支脚上预留沉头安装孔，使用螺栓可将整钳锁紧在钳工台、铸铁工作台或工位机架的台面上，安装时需保证钳身长度方向与工作台边缘垂直，固定钳口略探出工作台边沿，方便长条形工件向下延伸装夹。底座轮廓向两侧延展，降低夹紧反力带来的倾覆趋势；钳口工作面高度处于人工站立操作的舒适区间，避免施力时手腕悬空。整体外形紧凑，底座占地宽度、钳身高度与螺杆行程相互匹配，既保证足够夹持开度，也不会占用过多工位面积。

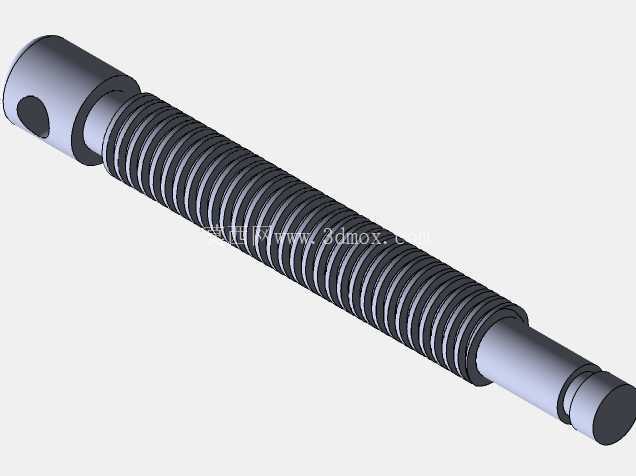

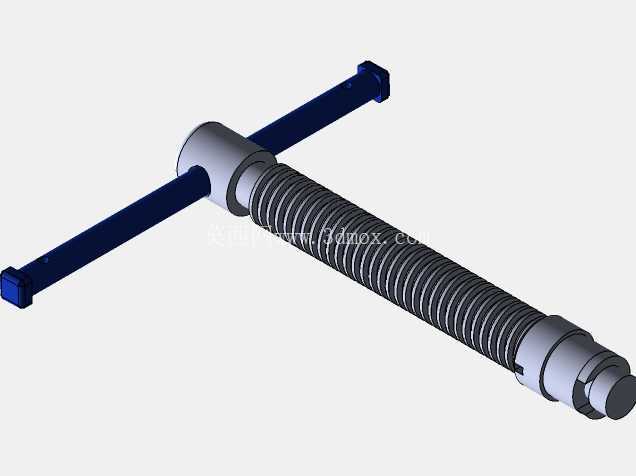

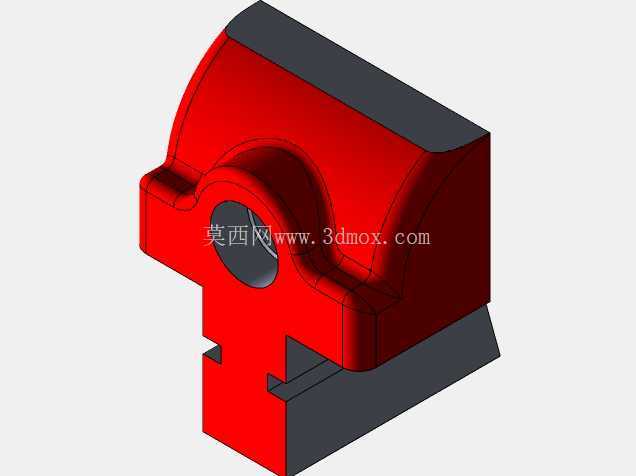

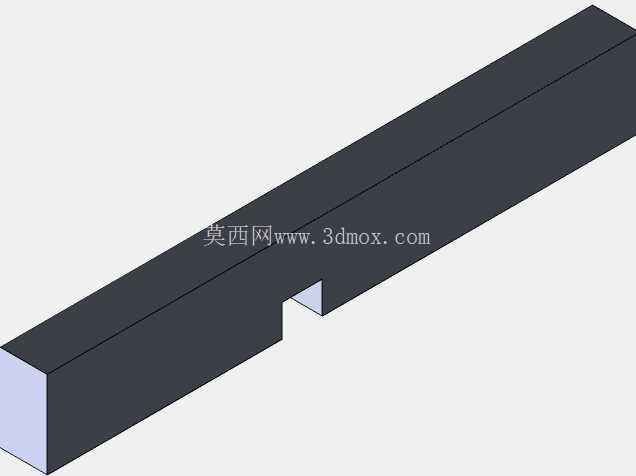

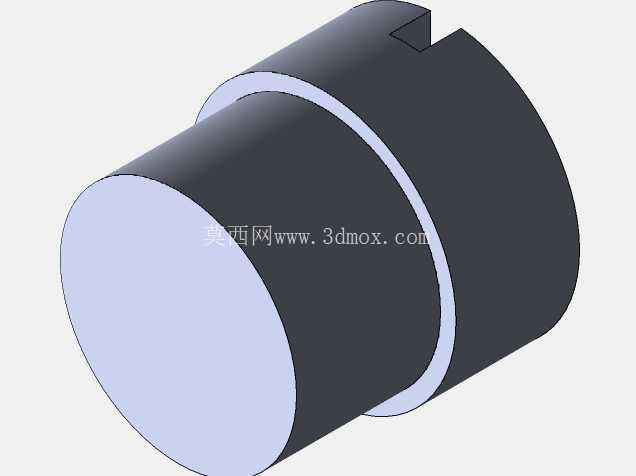

　　功能实现上，夹持动作依靠梯形螺纹副完成：转动端部手柄带动螺杆旋转，螺杆通过轴向限位结构在固定钳身内只转不移，驱动活动钳身沿导轨面做直线进给，进而带动活动钳口靠近或退离固定钳口。梯形螺纹具备良好的对中性与自锁能力，夹紧后即便受到振动、锉削冲击或钻削轴向力，钳口也不会自行松退；手柄力臂经过合理设计，操作人员单手即可输出足够夹紧力，重载装夹时也可借助加力杆短时增扭，但结构上限制了过度施压导致螺纹变形的风险。

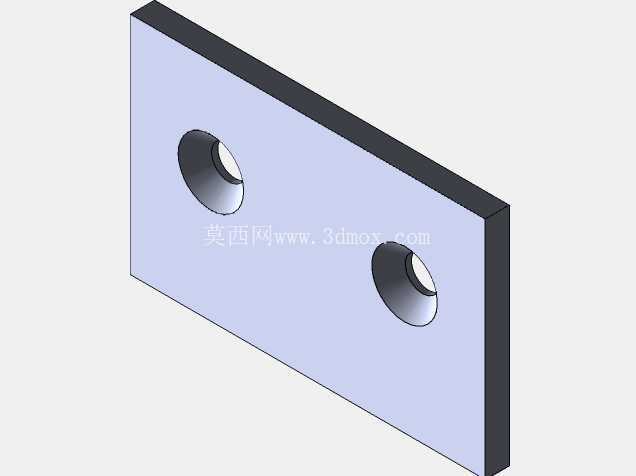

　　钳口部分采用可拆卸淬硬钢板，板面加工出交叉防滑齿纹，一方面提高与工件表面的摩擦系数，另一方面在钳口磨损后可单独拆换，不必整体报废钳身。固定钳口与活动钳口在全行程内保持平行，导轨间隙通过配合面约束，活动钳身滑动时无明显上下翘动，保证装夹后工件基准面贴合可靠。针对不同作业对象，钳口板还可更换为铝质护口、V型块护口或圆弧护口，用于夹持薄壁件、圆棒料或已加工光洁表面，避免夹伤工件。

　　设计思路上，整套结构优先保证刚性、维修性与操作安全性。钳身主体采用箱型加强截面，受力路径从钳口经活动滑座、螺杆、固定钳身直接传递到底座安装螺栓，高应力区域布置加强筋，减少夹紧与加工过程中的弹性变形。螺杆轴线尽量靠近钳口受力高度，降低夹紧时产生的翻转力矩；手柄端部设置防脱结构，摇动时不会从螺杆孔中滑出。底座与钳身的过渡圆角、安装孔沉台、导轨润滑间隙等细节均按实际铸件加工与装配习惯处理，避免出现无法铸造、无法装配或应力集中尖锐的结构。

　　在三维建模层面，各零件按真实装配关系建立约束：固定钳身与底座构成基体，活动钳身沿导轨方向保留滑动自由度，螺杆与螺母组成螺纹传动副，钳口板通过螺钉固定于钳身，手柄穿入螺杆端孔并形成转动操作关系。模型可用于检查开合行程、钳口平行度、手柄回转空间以及工件装夹干涉情况，也能帮助初学者理解螺纹增力、滑动导向、自锁夹紧和工作台固定方式。应用到产线或维修工位时，可依据工件尺寸、操作空间和安装台面厚度调整底座孔距、钳口宽度与螺杆行程；若用于自动化上下料工位，还可在手动螺杆结构基础上改型为气动或液压驱动，但钳身刚性、导轨导向和钳口防松仍是设计中必须保留的核心要点。
