机加工车间手动精密台虎钳夹持工装

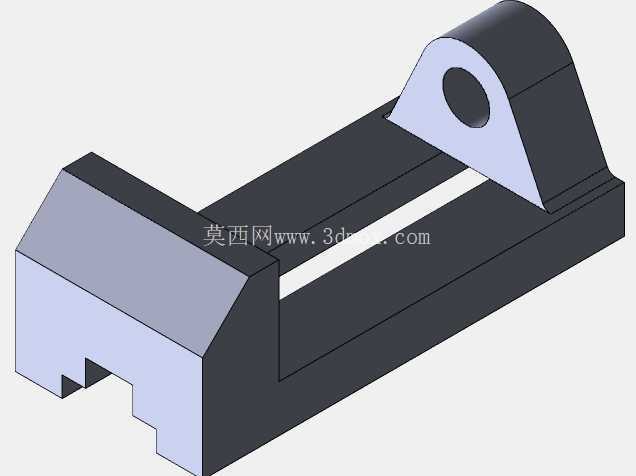

　　在常规金工车间的工位规划里，这类手动台虎钳是钳工、铣工、钻工工位上最基础也最高频的工装附件，它不需要外接动力源，完全依靠操作工人转动手柄驱动丝杠完成夹紧动作，适配小批量多品种的柔性加工场景，不管是划线工序里找正毛坯基准、钻孔工序里固定异形工件，还是锉修、攻丝、装配小部件时夹持工件，都能提供稳定可靠的夹紧力。从结构设计逻辑来看，这套台钳采用了固定钳身与活动钳身的分体布局，底座下方预留了和机床工作台T型槽匹配的安装定位结构，安装时可以通过T型螺栓直接锁紧在钳工台或者铣床、钻床的工作台上，底座的安装孔位间距按照通用机加工工位的标准槽距设计，不需要额外改制转接板就能适配绝大多数常规加工设备的工作台面。钳口部分做了可拆卸的硬化钳口板设计，钳口板表面加工出交叉防滑齿纹，夹持毛坯件的时候可以避免工件受切削力出现滑移，当夹持精加工过的工件表面时，也可以快速更换带铜衬或者铝衬的软钳口，防止夹伤工件已加工面。丝杠传动副布置在活动钳身的中轴线上，转动两端带防滑握柄的操作杆时，丝杠带动活动钳身沿固定钳身的导向导轨做直线进给，导向导轨采用了宽面贴合的燕尾式导向结构，配合间隙可以通过钳身侧面的调节镶条进行调整，长期使用出现磨损后也能通过调整镶条补偿间隙，避免活动钳身进给时出现上下翘动或者左右偏摆，保证两个钳口的平行度始终维持在公差范围内。

　　钳身主体采用高刚度的箱型截面设计，相比单薄的板式钳身，箱型结构在承受大夹紧力和切削侧向力的时候形变更小，哪怕在钳口上施加较大的夹紧扭矩，钳身也不会出现开口扩张的变形，保证被夹持工件的定位精度不会因为工装变形出现偏移。操作手柄的力臂长度经过匹配设计，普通工人单手施加握力就能通过丝杠的力放大作用输出足够的夹紧力，针对重型工件夹持时也可以双手施力，丝杠本身采用梯形螺纹传动，具备自锁特性，夹紧之后即便加工过程中存在振动，活动钳身也不会自行松脱，不需要额外加装锁止机构。在工位布局的尺寸边界上，这类台钳的整体高度控制在工作台面以上合适区间，操作时工人的手臂自然下垂就能转动手柄，不需要抬臂或者弯腰操作，钳身的长度方向预留了足够的钳口开合行程，既可以夹持小型的轴类、板类零件，也能容纳尺寸稍大的异形壳体工件，固定钳身的侧面和顶面都做了平整的基准面，必要时还可以作为百分表、划线盘的倚靠基准来完成工件找正。

　　实际产线应用中，这类台钳除了 standalone 安装在钳工台上，也经常成对布置在小型数控铣床的工作台上，配合平口钳的定位功能完成批量小件的快速装夹，它的维护门槛极低，日常只需要定期给丝杠螺纹和导向导轨涂抹润滑脂，清理钳身缝隙里残留的切屑和切削液，就能长期保持顺畅的进给手感，不会像气动、液压夹具那样需要配套气源、油路以及对应的控制阀组，对于没有集中动力配套的维修车间、实训场地、小型加工门店来说，这种纯机械结构的台钳可靠性优势非常突出，不存在气动元件漏气、液压元件漏油的故障点，哪怕工况里存在大量金属粉尘、切削液飞溅，也不会轻易出现卡滞失效的问题。

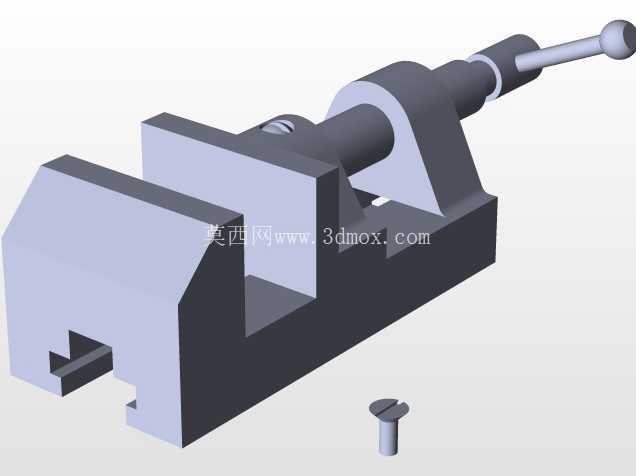

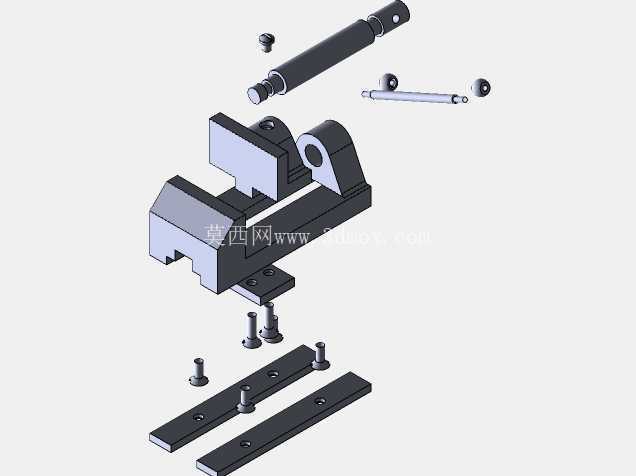

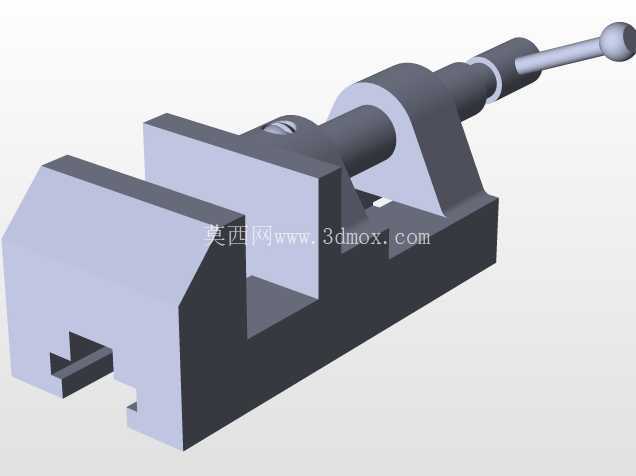

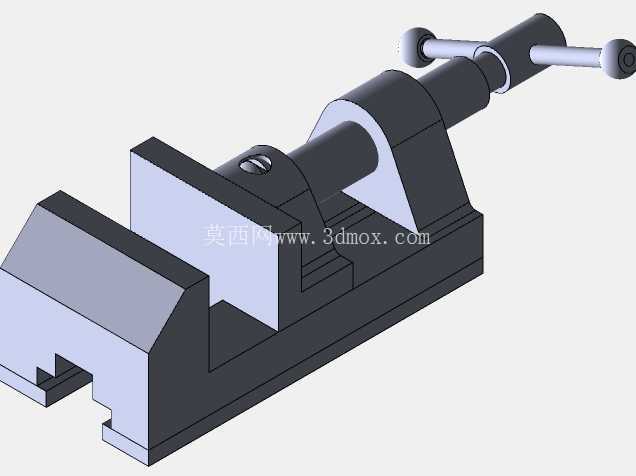

　　在做三维结构建模的时候，整套模型把钳身、活动滑块、丝杠、操作杆、锁紧螺钉、可拆卸钳口板的所有配合尺寸都做了完整还原，导向面的配合间隙、螺纹副的旋合长度、安装孔的位置公差都按照实际工装的工程规范设定，工程师在做工位布局设计、夹具方案校核的时候，可以直接把这套模型导入装配环境，校验台钳和工作台、加工刀具、外围防护结构的空间干涉情况，提前确认工件装夹之后的运动行程是否会和钳身发生碰撞，也可以基于这个基础台钳模型做二次改制，比如增加液压夹紧驱动件、增加气动快速开合机构、加装回转底座来实现任意角度的旋转分度，衍生出适配不同自动化加工场景的专用夹具。
