多组联动液压机械执行组件三维设计

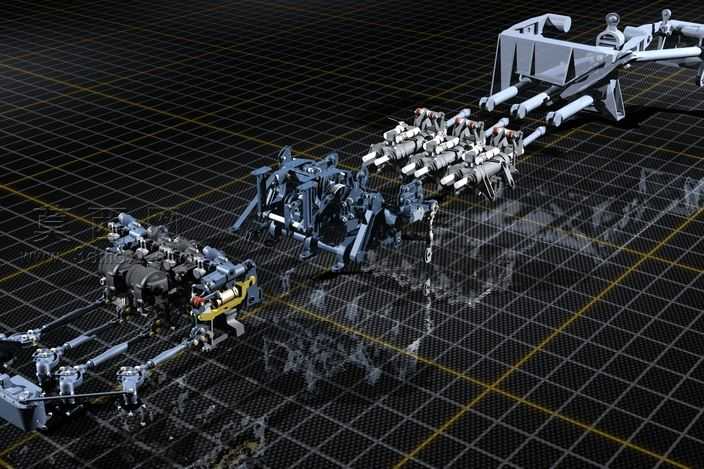

本作品为多组联动液压驱动机械执行组件的三维建模设计成果，整体采用模块化装配思路完成全结构搭建，建模过程中严格遵循机械设计的装配公差规范，对每一处连接销轴、液压油缸缸体、执行臂架、铰接支座都进行了独立的参数化建模，确保各部件之间的装配约束完全符合实际机械运动逻辑。渲染阶段采用深色网格地面作为展示基底，搭配柔和的工业风环境光，对金属结构件赋予哑光深灰金属材质，对液压油缸的活塞杆部分做亮面镀铬材质处理，对密封组件、管线部分赋予黑色橡胶质感材质，不同材质的粗糙度、反光度参数经过反复调试，既还原了工业机械部件的真实质感，也清晰区分了不同功能的组件结构。从结构设计来看，整套组件沿纵向排布多组独立的执行单元，每个单元都配备独立的液压驱动油缸与多段铰接臂结构，末端设置执行工作端，相邻单元之间通过刚性连接架实现联动，能够同步完成多工位的协同作业动作，臂架的铰接点位置经过运动仿真验证，确保在最大伸展行程下不会出现结构干涉，同时保证足够的作业力矩输出。设计过程中优先考虑了组件的可拆卸维护性，所有连接部位都采用标准紧固件装配逻辑，没有出现一体成型的不可拆分结构，液压管线的排布沿臂架内侧走线，既避免运动过程中管线剐蹭干涉，也让整体外观更加整洁规整。整套模型的结构细节完整还原了液压执行组件的真实构造，从油缸的进出油口、铰接部位的润滑注油孔，到臂架的加强筋结构、连接法兰的螺栓孔位都做了精细化还原，没有过度简化关键结构，能够直观展现这类多联液压执行组件的工作原理与装配关系，可用于机械结构教学、液压设备方案展示等场景。
