太阳能沟渠清污收集一体化装置

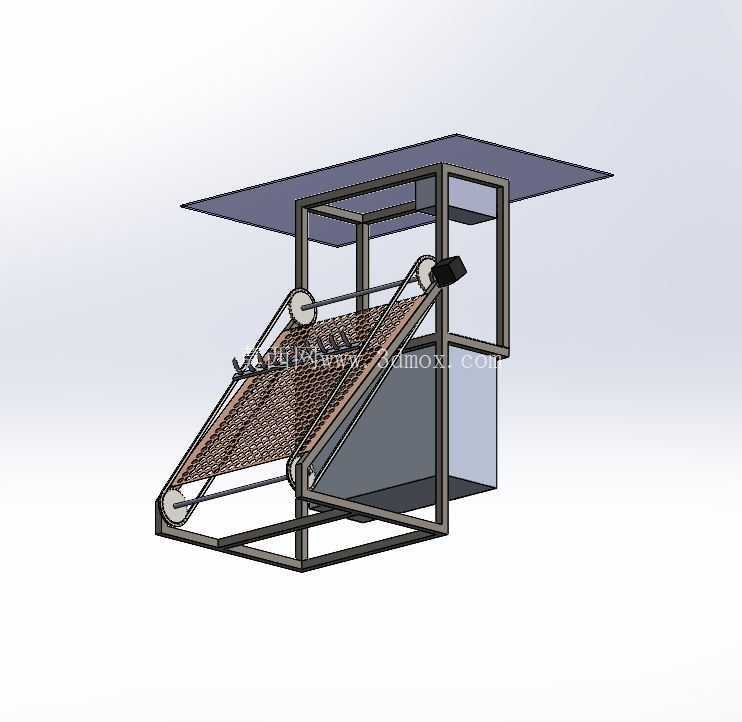

　　该装置面向城镇道路两侧排水沟、园区雨水渠、农田灌排沟渠以及小型污水明沟的日常清淤保洁场景，针对沟渠内落叶、塑料碎屑、淤积泥沙、漂浮杂物人工清理劳动强度大、作业空间狭窄、汛期前集中清污工期紧张的痛点设计，整套设备采用跨渠架装形式，无需对现有沟渠进行大规模土建改造，机架两侧的支撑立柱直接落位在沟渠两岸的硬化路沿或压实土基上，上部框架横跨沟渠断面，适配宽度在0.8米至1.5米之间的常规小型排水沟，整机纵向沿沟渠走向的安装长度约1.8米，顶部光伏板向外悬挑伸出，避免遮挡沟渠过水断面，设备底部最低作业面与沟渠设计水位保持100毫米以上安全间隙，汛期行洪时不会被水流直接冲击拖拽。

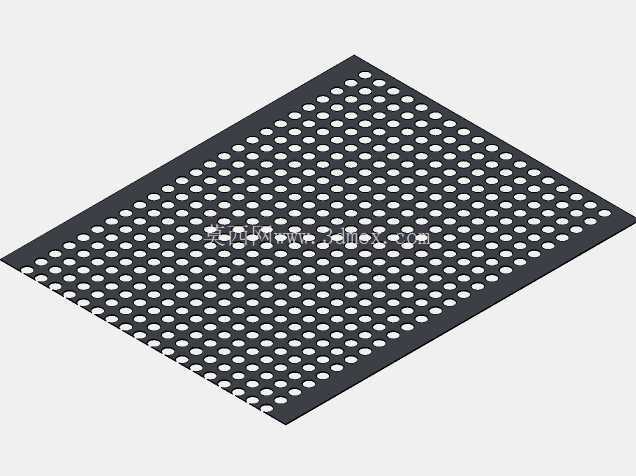

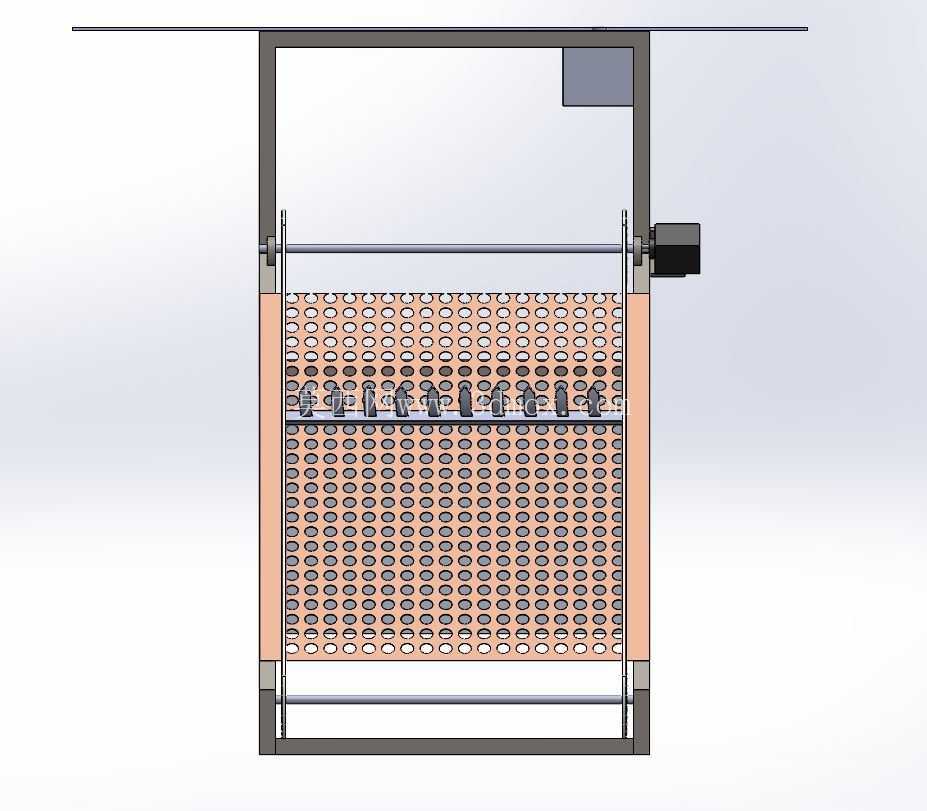

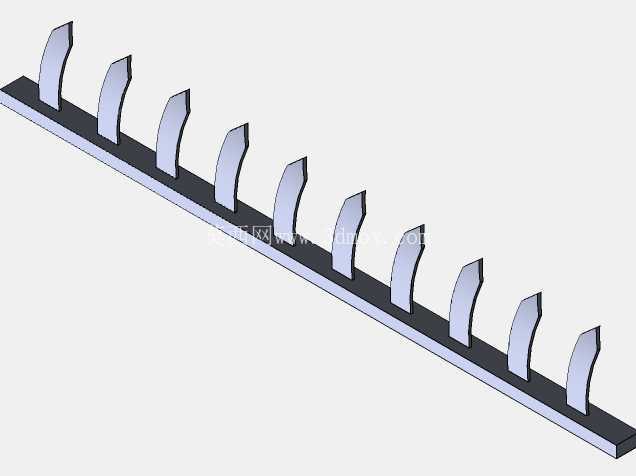

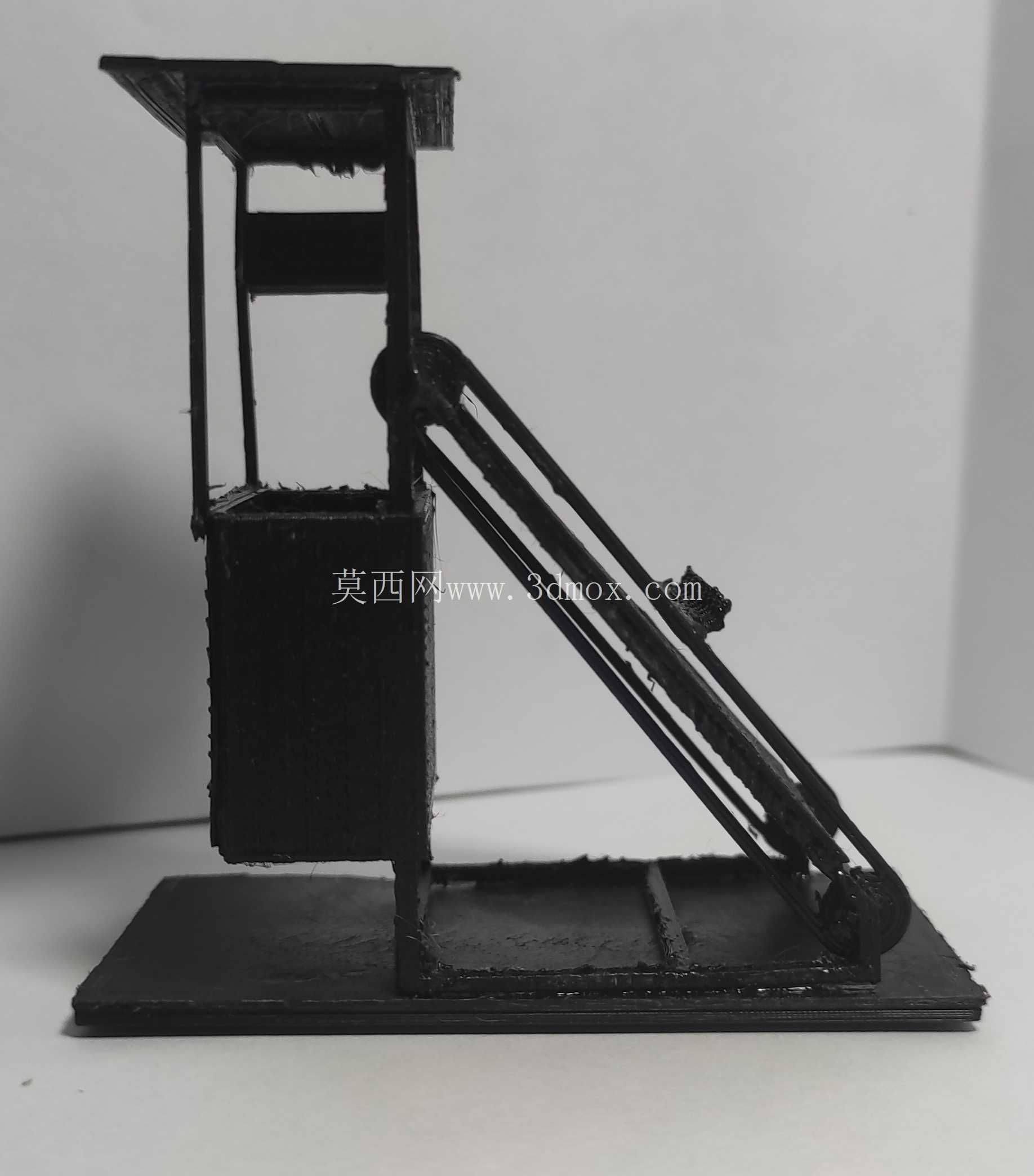

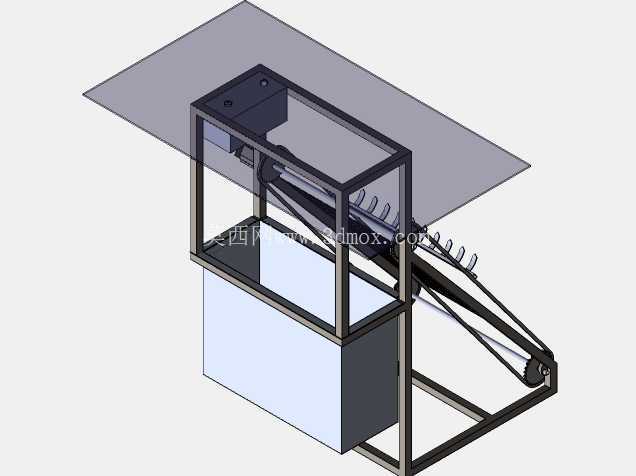

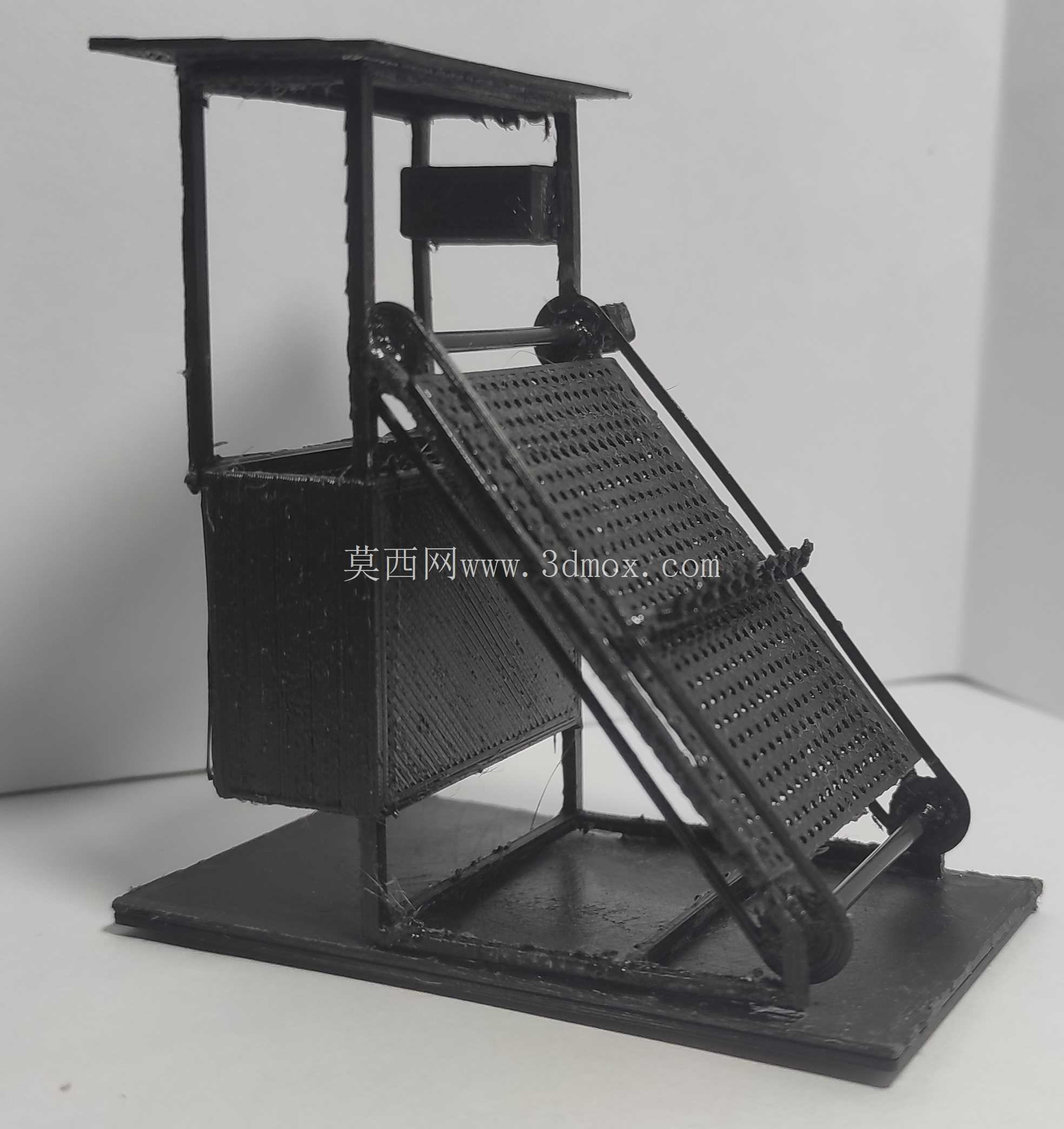

　　设备核心作业逻辑为机械捞取与连续输送结合，下部倾斜布置的网带输送机一端探入沟渠水面以下，网带采用镂空网格结构，过水阻力小，捞取杂物时可自动沥除夹带的积水，避免输送过程中污水滴洒污染路面；网带低端两侧布置可逆时针回转的叉形捞爪，叉爪齿距根据沟渠常见杂物尺寸设计，既能兜住成团落叶、塑料袋、枯枝，又不会过度刮动沟渠底板的硬化层，叉爪回转时将沟底和水面漂浮的污物铲起，顺势导送到倾斜网带表面，网带沿倾斜机架向上运行，把污物提升至沟渠岸侧的集料箱位置，顶端卸料处设置导料板，杂物依靠自重滑入配套的垃圾收集箱内，完成清污、输送、收集的全流程作业，无需人工手持工具下沟捞取。

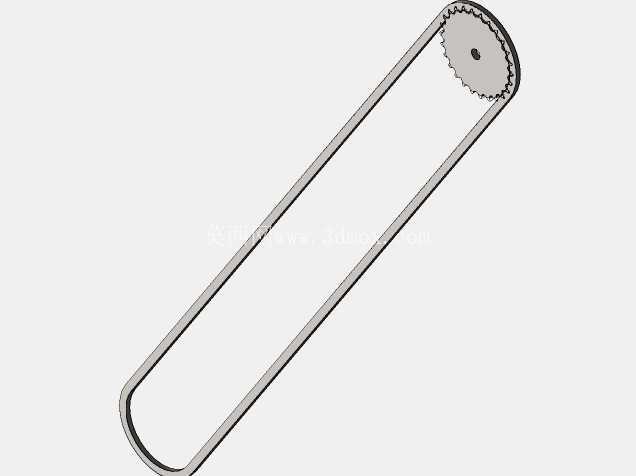

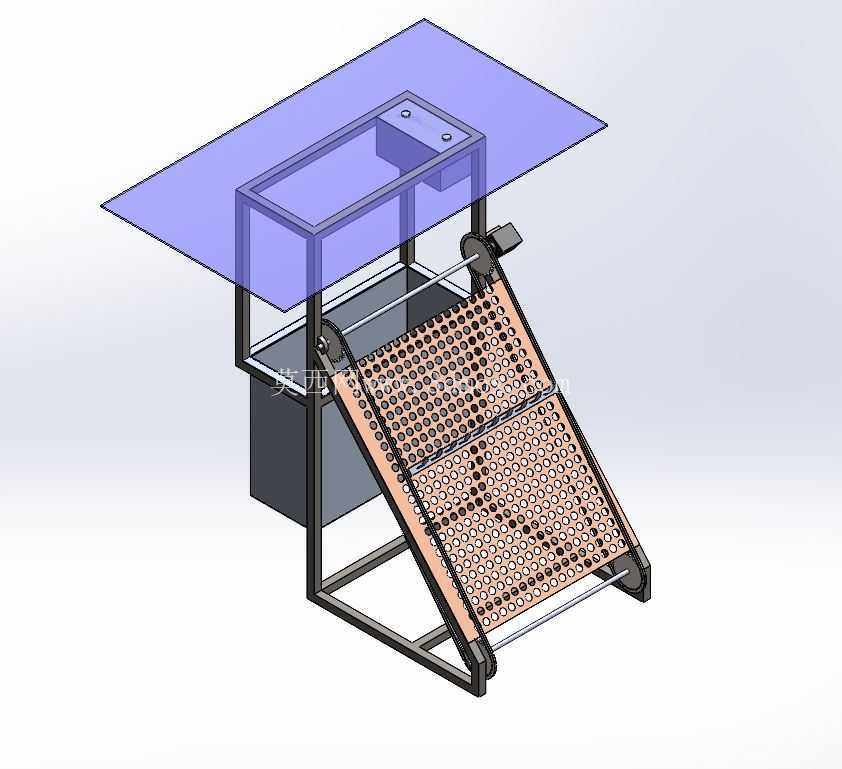

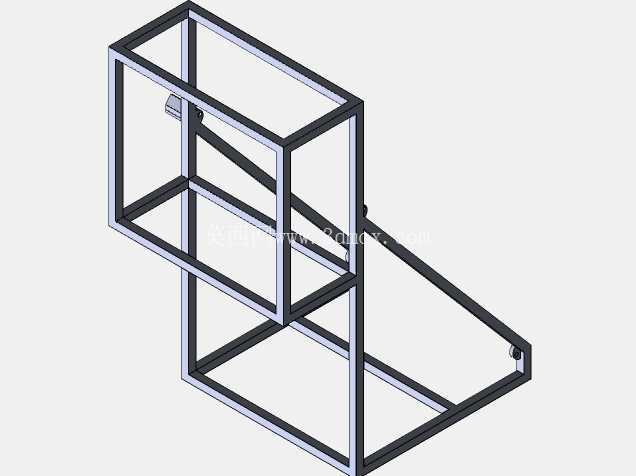

　　动力供给部分采用顶部铺设的太阳能光伏板作为主能源，光伏板通过支架固定在机架最上方，朝南倾斜布置以保证受光效率，配套的储能与控制元件集成在机架侧部的密封箱体内，无需铺设外接供电线缆，尤其适合远离市政供电点位的郊野排水沟、农田灌渠使用，连续阴雨天气下储能模块也可支撑设备完成多轮次清污作业。结构建模过程中对机架的受力边界做了明确校核：两侧立柱采用矩形型钢焊接，跨渠横梁承受光伏板自重、网带张紧力以及满载污物的输送载荷，倾斜输送段的支撑架与主立柱之间设置斜向加强筋，避免网带满载运行时出现框架晃动；网带两端的改向辊轴预留了张紧调节行程，长期运行后网带出现松弛时，可通过调整辊轴座位置重新张紧，叉爪的回转支承处设置密封防护结构，防止沟内泥沙进入铰接面造成卡滞。

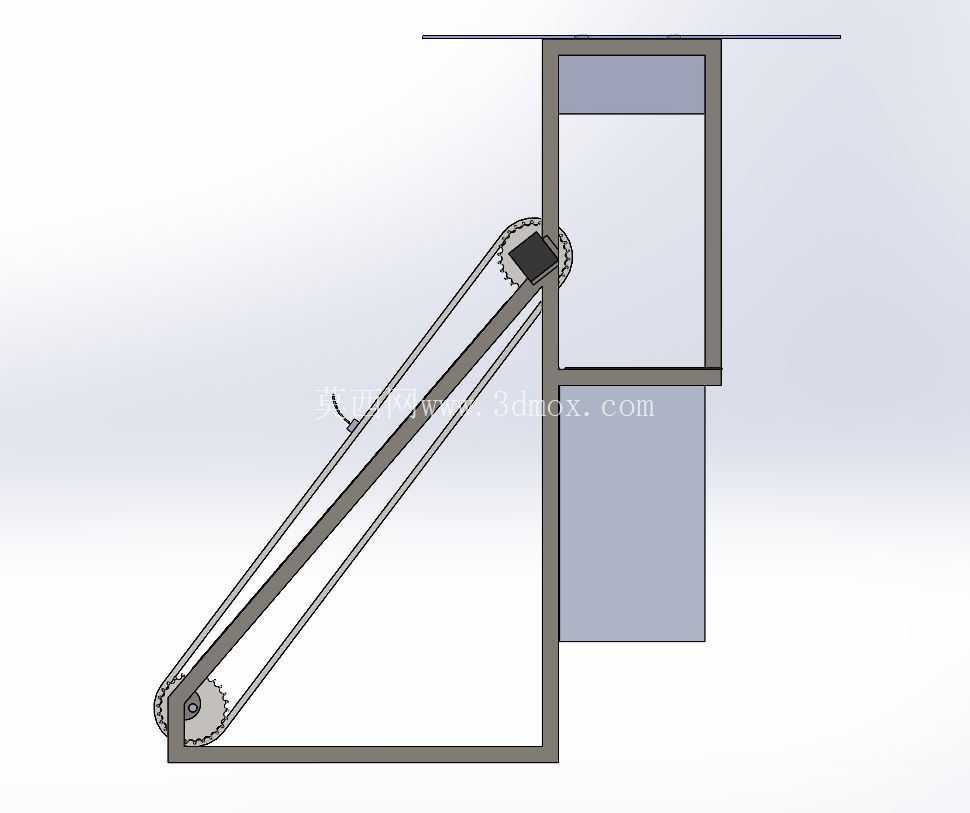

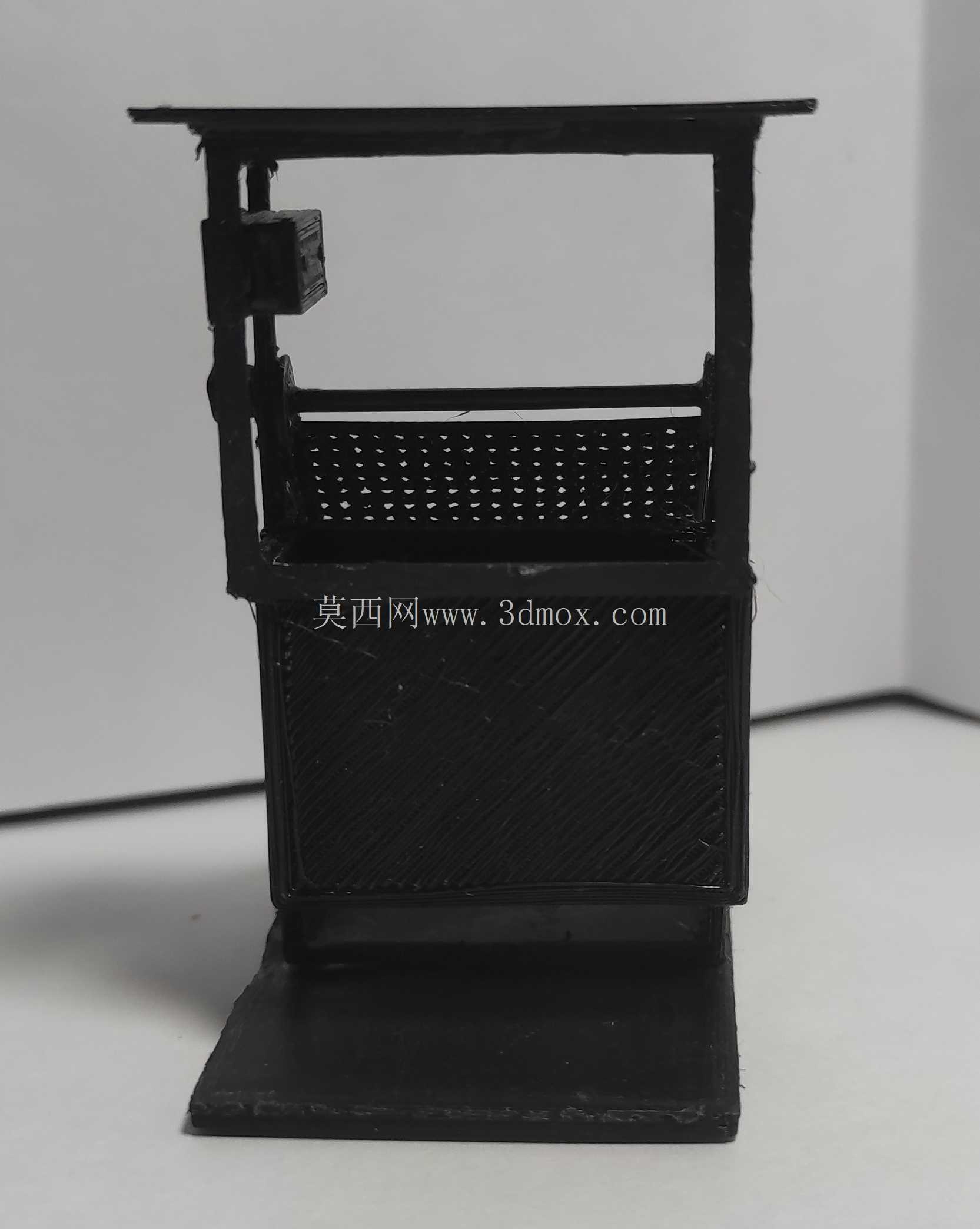

　　现场安装时只需根据沟渠实际宽度调整两侧立柱的跨距，地脚采用膨胀螺栓固定在硬化岸面，土基岸段可配套配重底座固定，设备的集料箱侧预留清运空间，环卫人员可直接将箱体拉出倾倒杂物；整机过水部分的构件均做防锈处理，适应沟渠高湿度、长期接触污水的工作环境，倾斜网带的倾角设置为35度，既保证污物提升过程中不会沿网带下滑，又控制了整机整体高度，避免顶部光伏板超出道路限高边界。
