废塑料废轮胎零排放热解处理装置

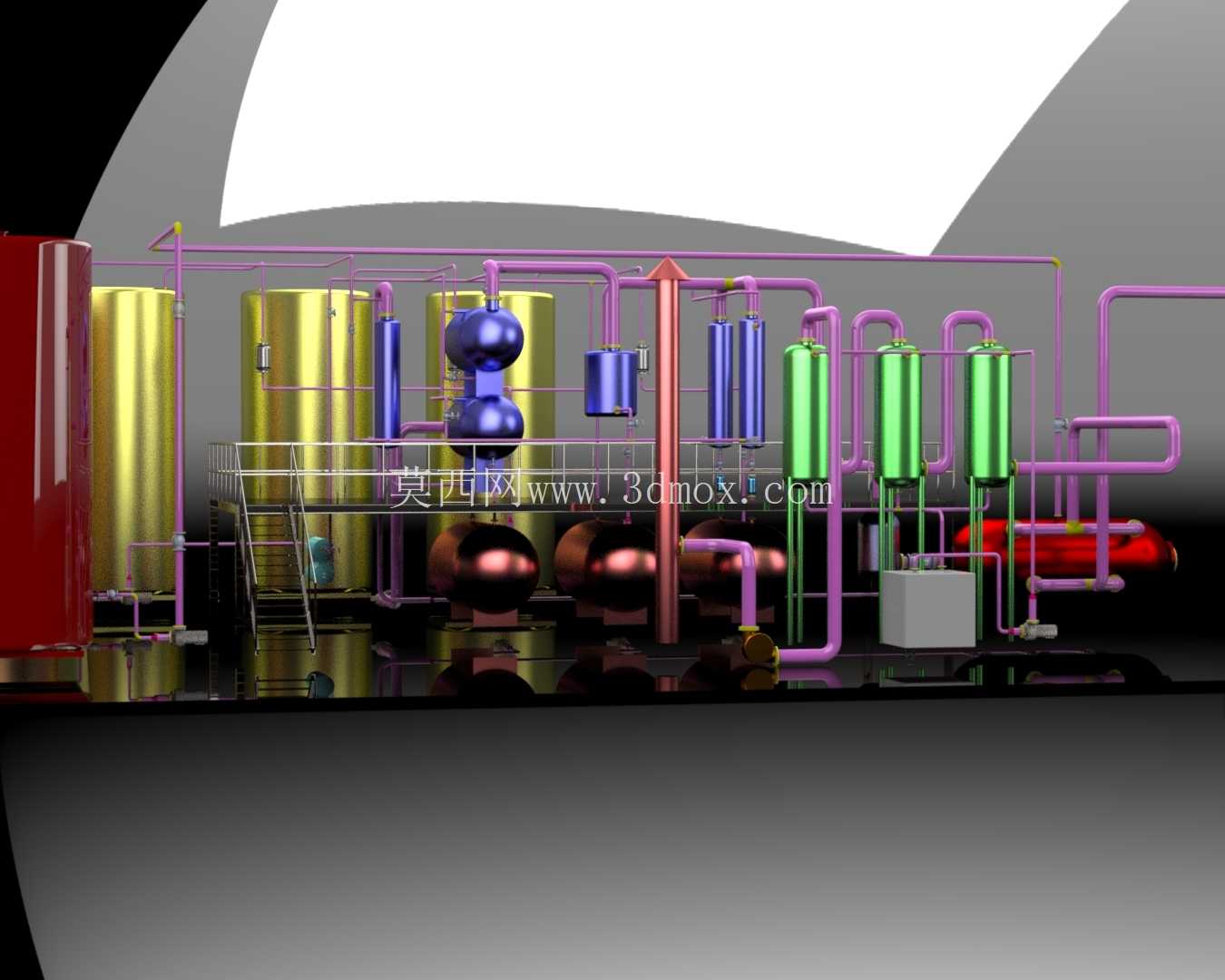

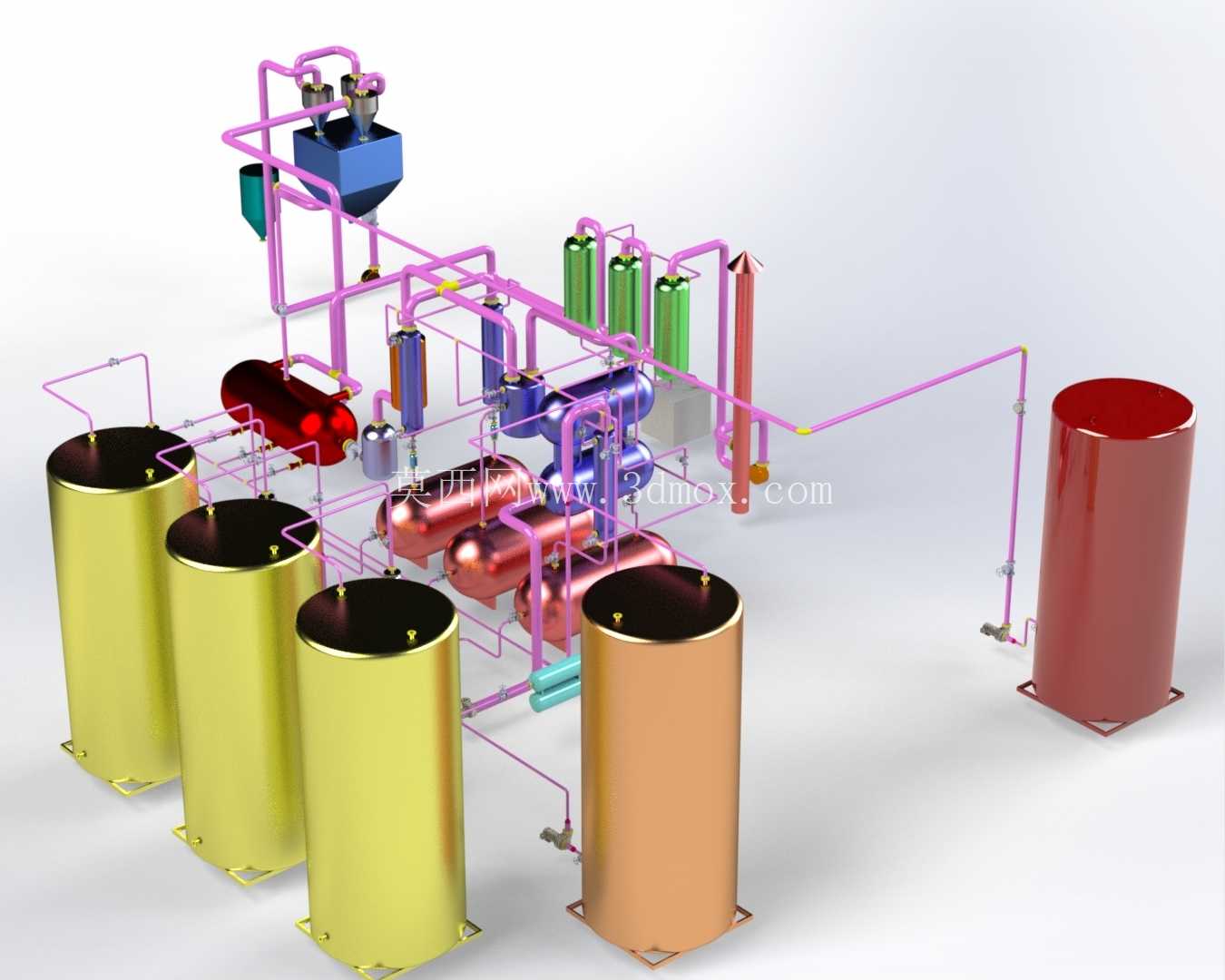

　　这套热解处理装置的三维建模，是围绕固体废弃物资源化处置场景搭建的，核心针对废塑料、废轮胎、落地废油这类难降解、易造成土壤与水体污染的工业及民用废弃物设计，整套系统搭建时优先考虑了厂区部署的安装边界，整体占地按照中小型危废处置车间的常规柱网排布，横向总跨度控制在12米内，纵向进深8米左右，最高的立式精馏塔段高度不超过7.5米，预留出了车间顶部起重设备的通行空间，所有卧式罐体的支脚都按照预埋地脚螺栓的定位尺寸做了对位设计，现场安装时不需要额外做大规模的基础改造，管道排布全部走设备上方的管廊层，地面预留出1.2米宽的巡检通道，满足日常运维的操作空间要求。

　　从工艺功能来看，整套装置完全摒弃了传统热解设备直排尾气的缺陷，整个反应、冷凝、催化流程全部在密闭管路内完成，没有无组织气体排放。前端进料段对接废物料破碎预处理单元，物料送入卧式热解反应釜后，通过间接加热实现大分子有机物的裂解，反应釜采用卧式长筒结构，内部设置螺旋导料结构，保证物料在釜内匀速移动，受热均匀，避免局部结焦。裂解产生的高温油气首先进入两级壳管式冷凝器，第一级冷凝器采用循环水冷却，将重组分的石脑油、柴油组分冷凝收集，第二级冷凝器采用低温冷媒冷却，回收剩余的轻组分汽油馏分，未冷凝的热解气不直接外排，通过管路引回反应釜的燃烧腔作为自持燃料，为热解过程提供热源，大幅降低设备运行的外部能源消耗，整套系统正常运行后仅需在点火阶段补充少量外接燃料，自持运行阶段不需要额外添加能源。

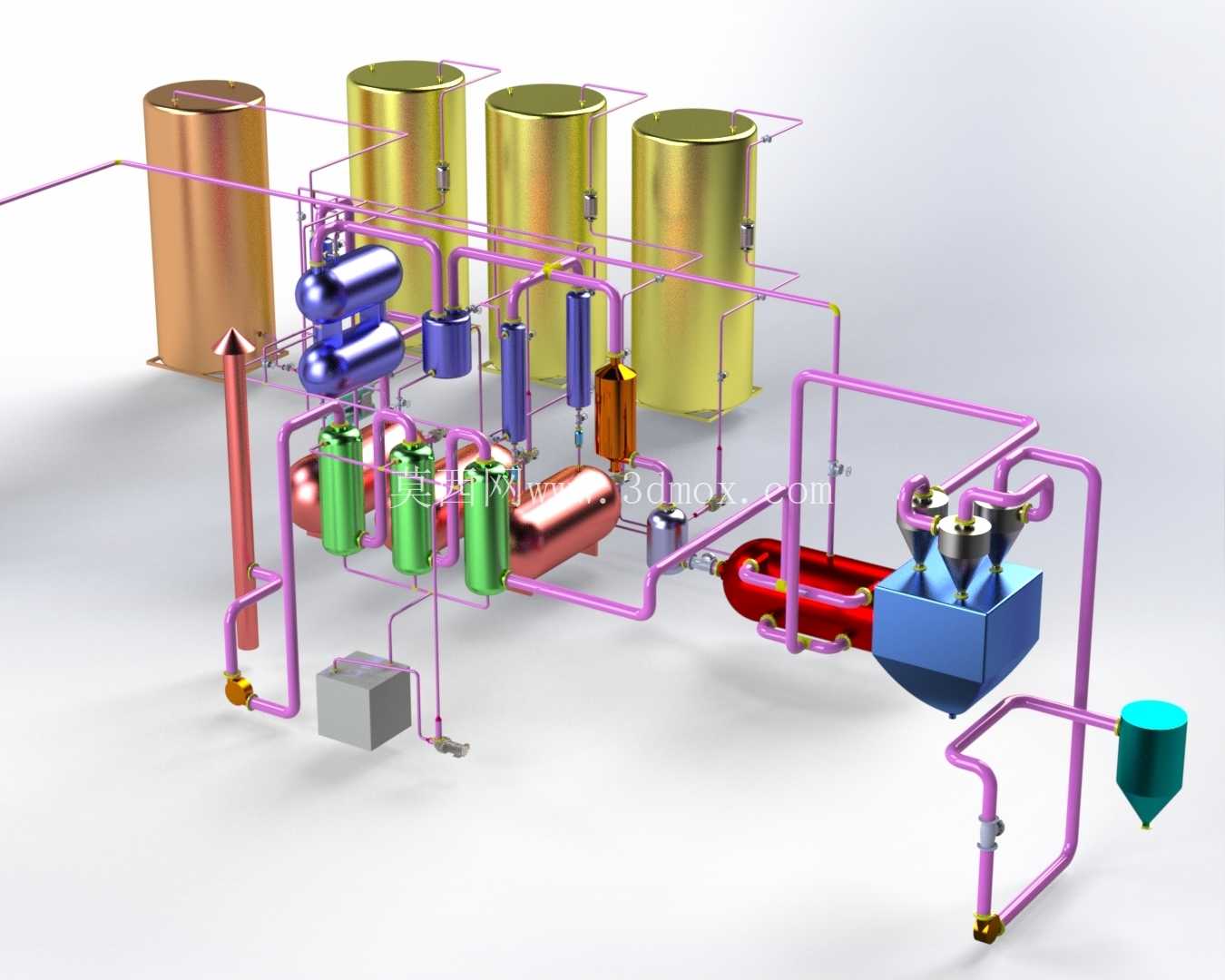

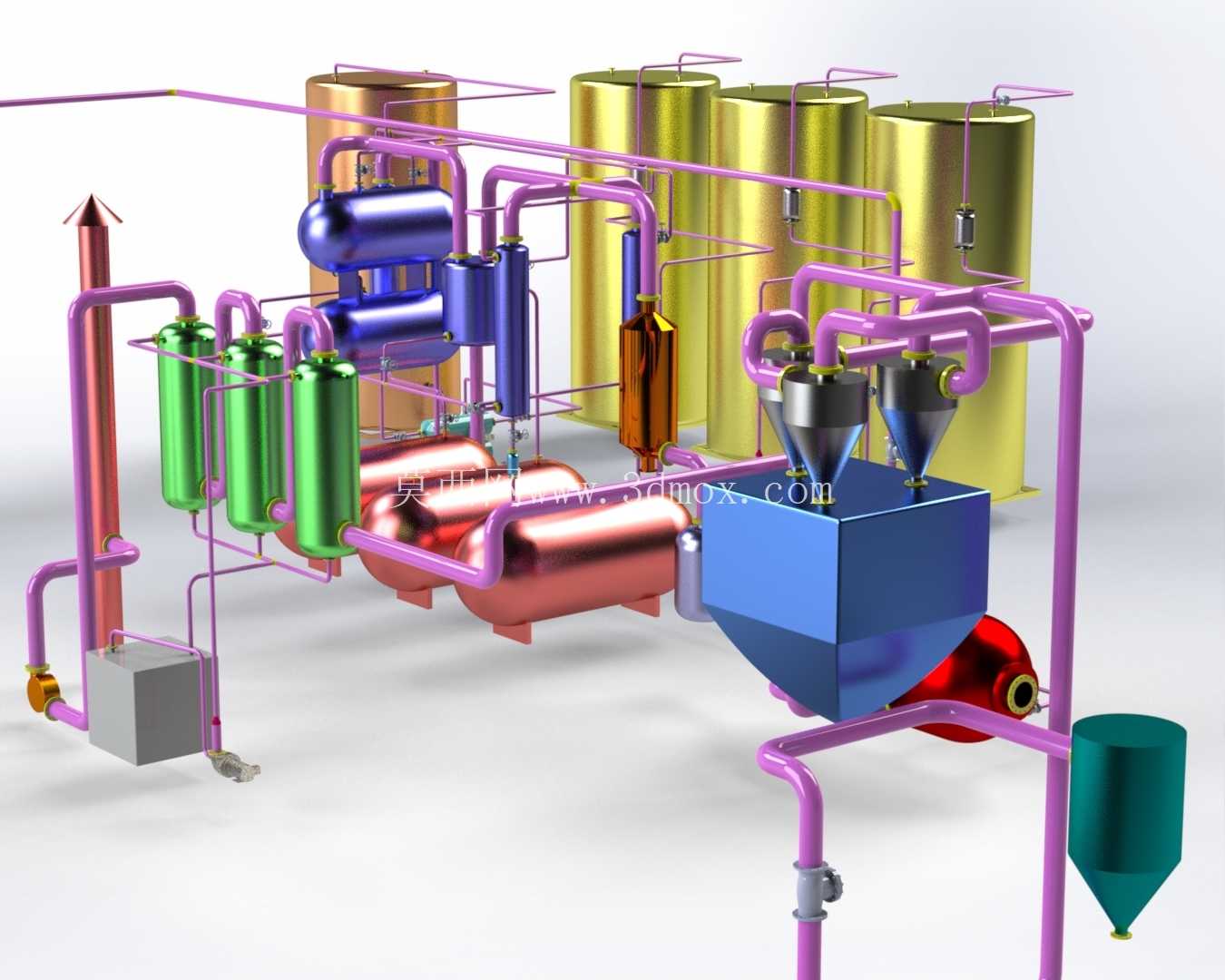

　　冷凝单元之后设置了固定床催化塔，也就是图中三个并联的绿色立式罐体，内部装填改性催化填料，对冷凝后的粗油品进行脱硫、脱杂提质，让产出的油品指标满足工业燃油的使用标准，可以直接供给工业锅炉、发电机组使用。热解反应后剩余的固相残渣，通过密闭出料装置送入冷却段，在5℃的密闭环境下隔绝空气冷却，避免高温炭黑接触空气发生自燃，冷却后的炭黑经过简单磨粉处理后，可以作为橡胶制品填充料、工业炭黑原料对外销售，实现所有输入物料的全组分资源化利用，没有固废、废气的外排。

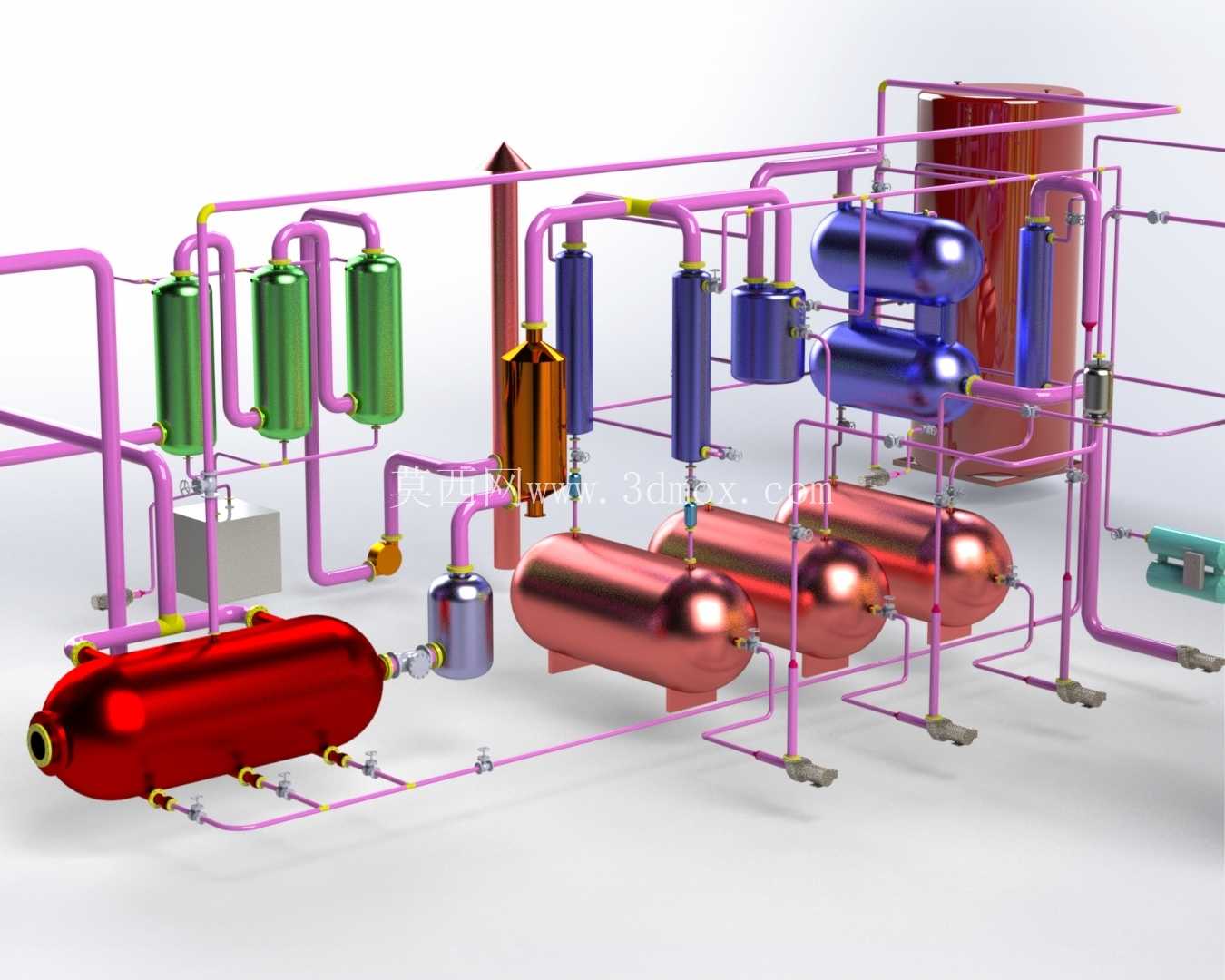

　　建模过程中对管路的排布做了重点优化，所有工艺管道按照介质流向、温度等级做了分层排布，高温油气管道采用保温层包覆设计，减少输送过程中的温降，避免油气提前结焦堵塞管路；燃料气管道设置了阻火器、单向阀等安全附件的安装位，在三维模型中预留出了阀门操作、仪表安装的空间，所有法兰连接的位置都预留了检修拆卸的操作距离，不会出现后期安装时工具无法操作的问题。罐体之间的连接管道全部做了自然补偿设计，通过管道的弯折段吸收热胀冷缩产生的位移，不需要额外加装大量波纹补偿器，降低设备的制造成本与后期泄漏点。

　　针对不同处置规模的需求，这套模型采用模块化设计思路，卧式反应釜、冷凝器、催化塔都可以根据处理量需求做并联扩展，比如10吨级的处理线只需要在现有模型基础上增加一组反应釜与冷凝单元，共用一套尾气回流与炭黑出料系统，不需要重新做整体的布局调整，大幅缩短同类型项目的设计建模周期。设备的所有支腿、管架都采用标准化型钢构件，建模时直接调用通用标准件库，减少非标件的设计工作量，后期加工制造时可以直接下料生产，降低加工难度。

　　在安全设计层面，整套装置的所有承压罐体都按照压力容器规范做了壁厚设计，在模型中预留了安全阀、压力变送器、温度传感器的安装接口，反应釜段设置了紧急泄放管的接口位置，对接厂区的安全泄放系统，避免超压风险。管路的低点都设置了排净口，方便设备停机时排空管路内的残留介质，高点设置了排气口，方便开车时排出管路内的空气，避免气阻影响介质输送。整个布局充分考虑了厂区的消防要求，设备之间的通道宽度满足消防器材通行、人员应急疏散的要求，高温设备表面都预留了保温层的安装厚度，避免运维人员误触烫伤。
