珀耳帖制冷式大气集水装置

　　该装置面向干旱少雨、地表淡水匮乏但空气具备一定湿度的区域，把空气中看不见的气态水转化为可收集的液态水，可服务于偏远农田灌溉补水、野外作业临时饮水预处理、海岛驻点淡水补给等场景。在湿度长期高于五成的夜间，环境气温下降而空气持水能力减弱，此时装置制冷端温度进一步低于空气露点，水汽接触低温表面后便会在凝露面上形成细小液滴，液滴顺着导流结构汇入下方储水腔，完成从大气到液态水的捕获过程。

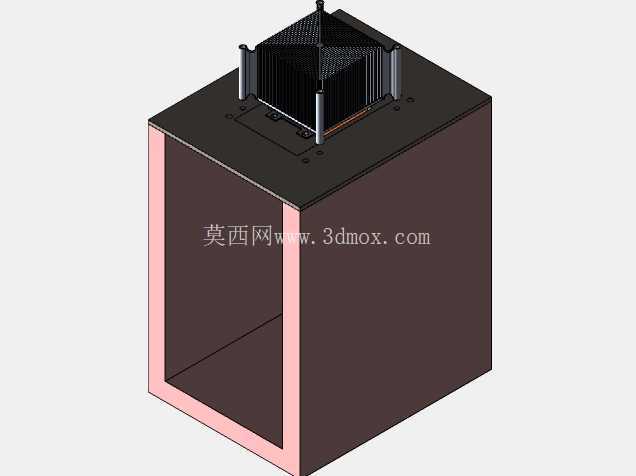

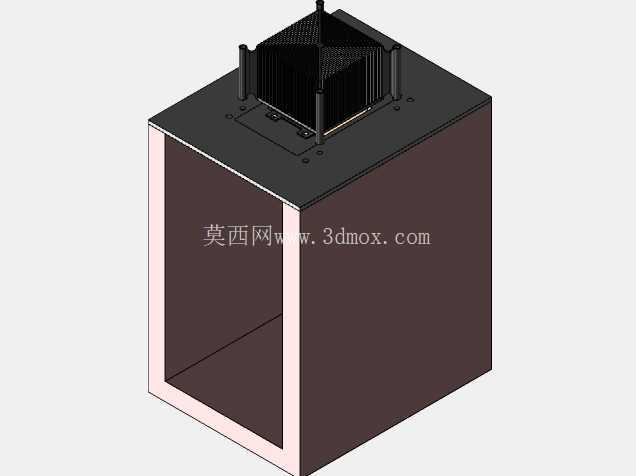

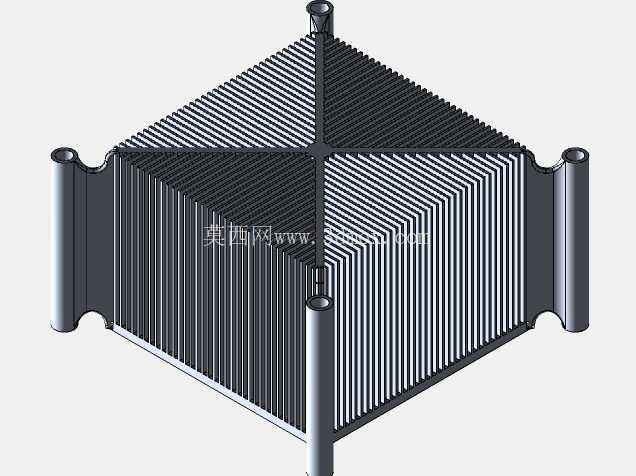

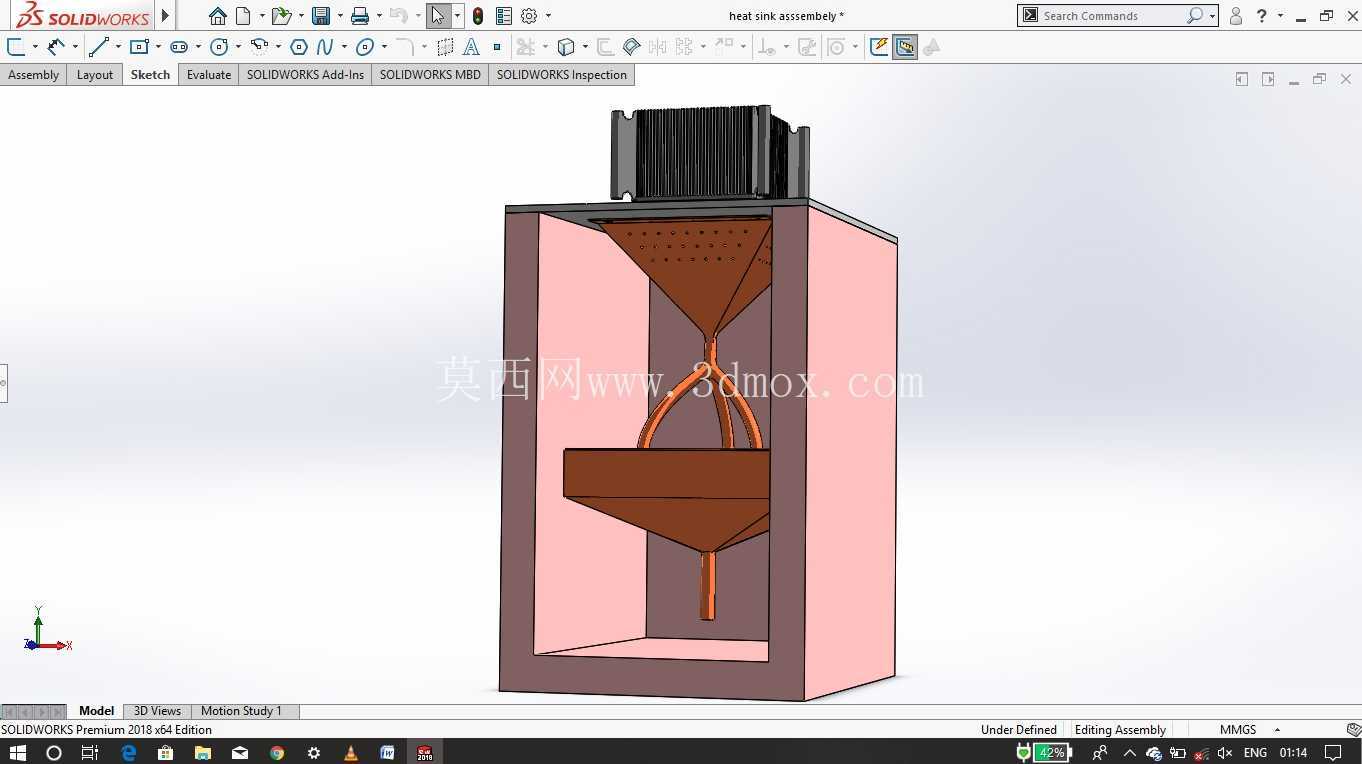

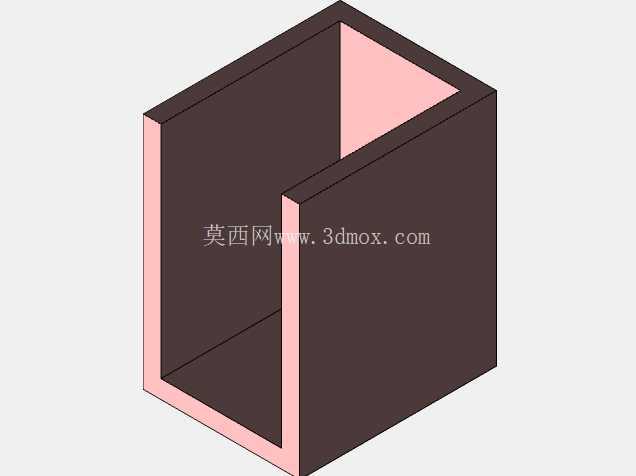

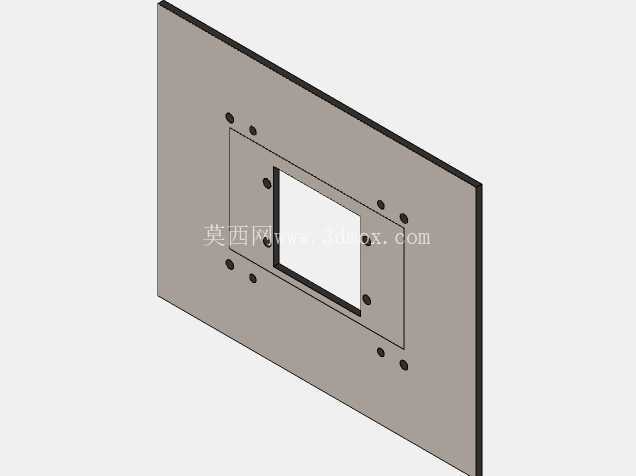

　　整套设备采用立柜式箱体作为承载主体，箱体为带开口的矩形空腔结构，侧壁形成围挡，底部预留储水与汇流空间，顶部作为制冷功能模块的安装基准面。顶部布置珀耳帖制冷组件，冷端朝下贴近凝露换热区域，热端朝上连接密集鳍片散热器，散热器四周设置立式支撑柱，将散热风道与下方箱体隔开，既保证热端热量能够顺畅向周围空气散发，也避免热端回流热量重新加热冷端凝水面。箱体顶部面板开设对应安装孔位，制冷模块、散热组件通过紧固件固定在面板上，装配时可先将箱体就位，再自上而下吊装顶部功能总成，现场维护时仅需拆开顶部连接点即可检修制冷与散热部件，无需挪动下部储水腔体。

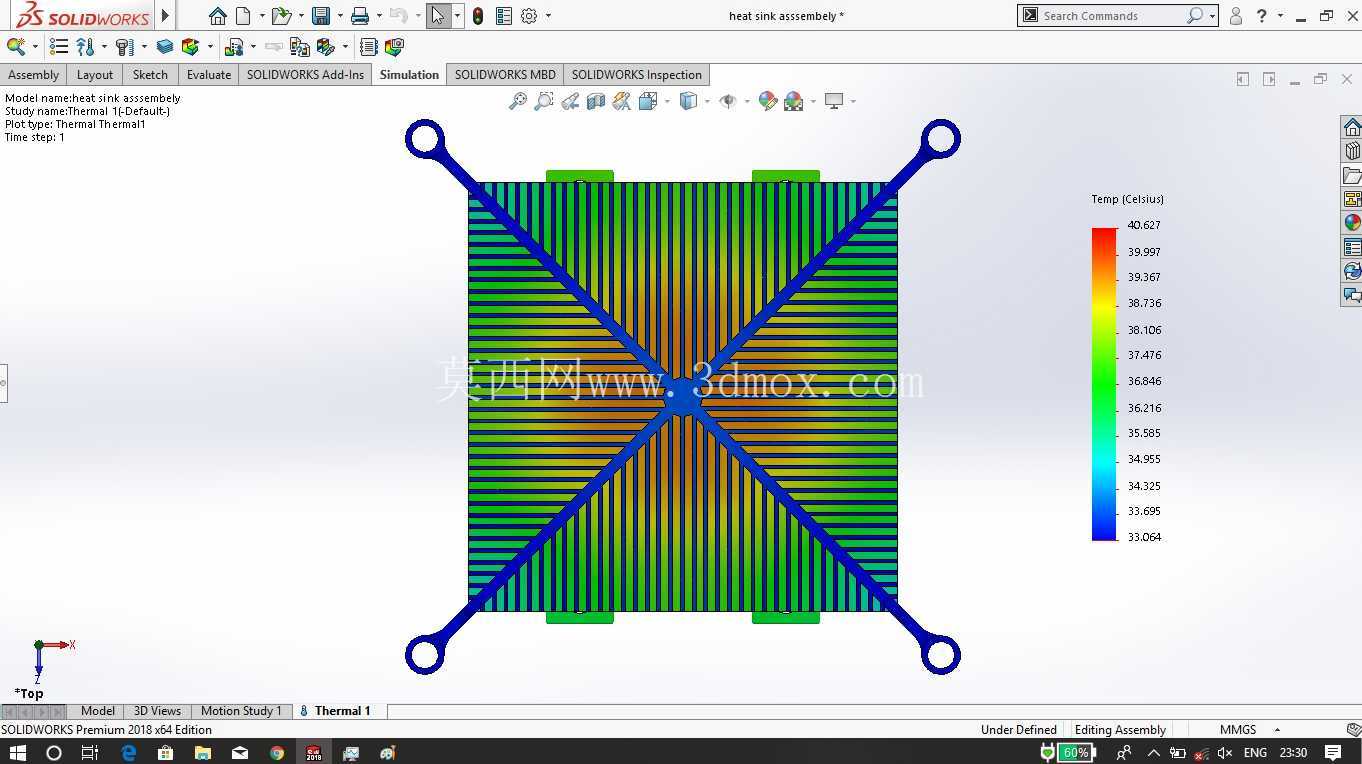

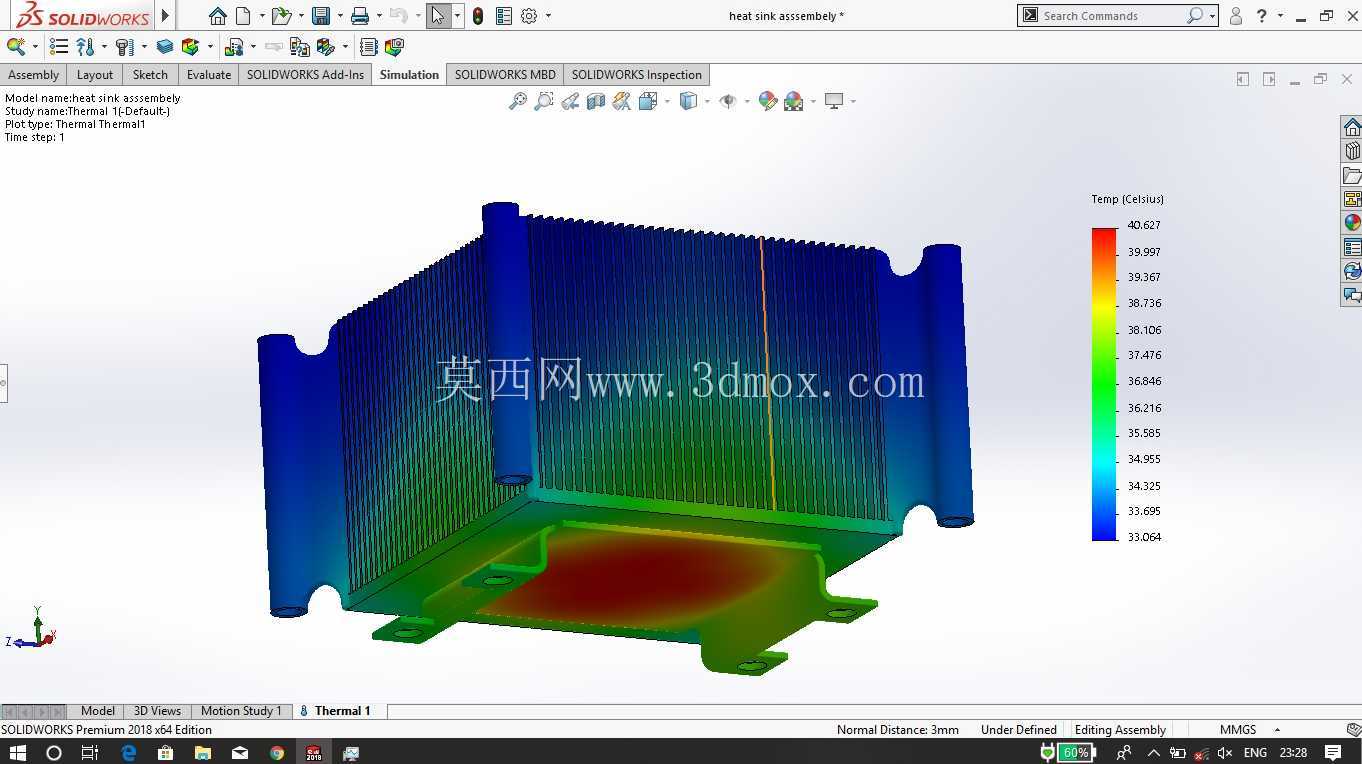

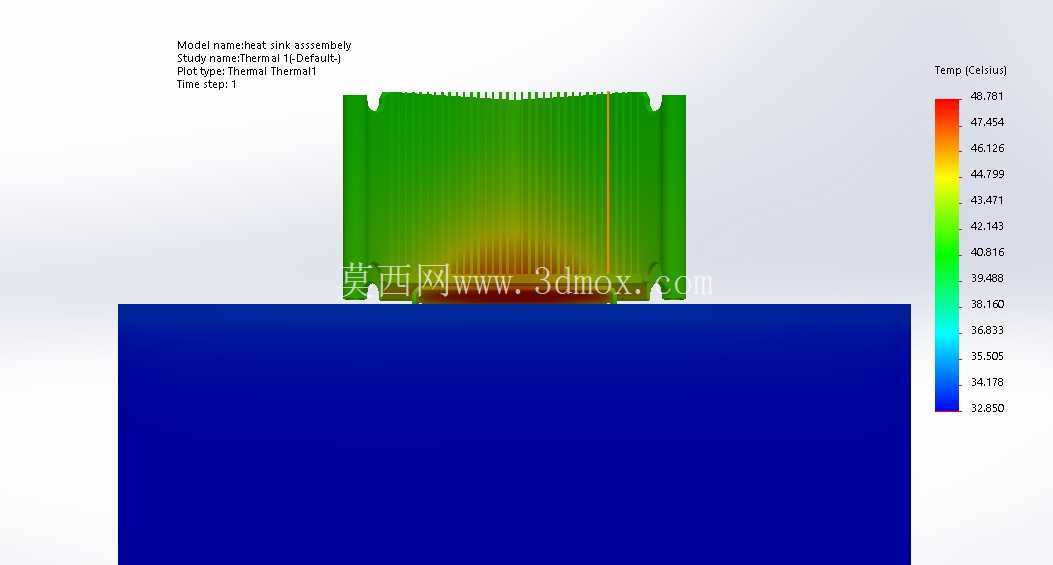

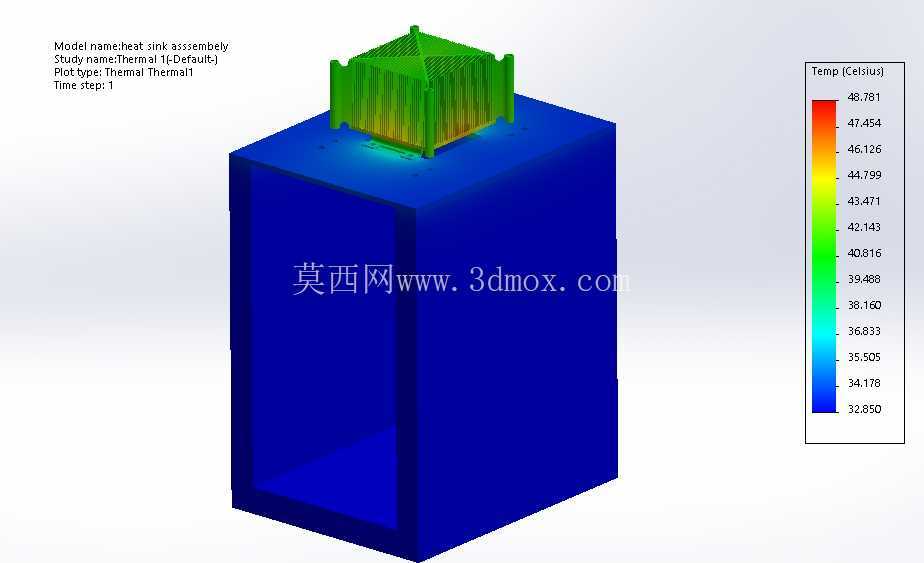

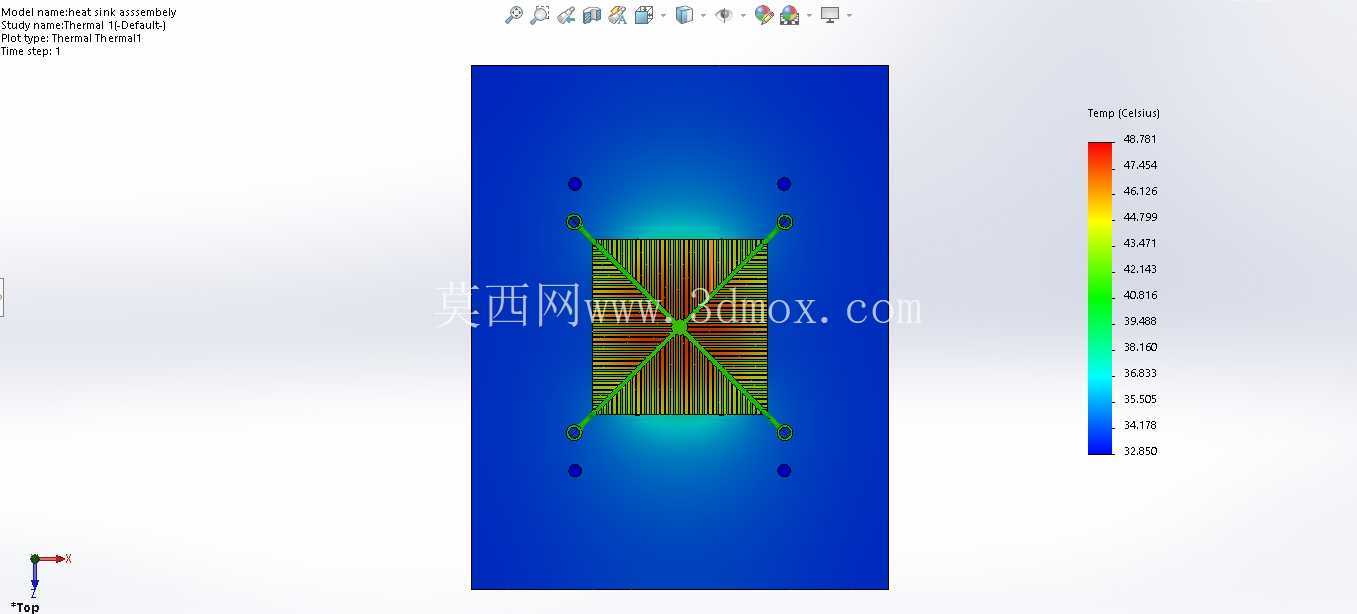

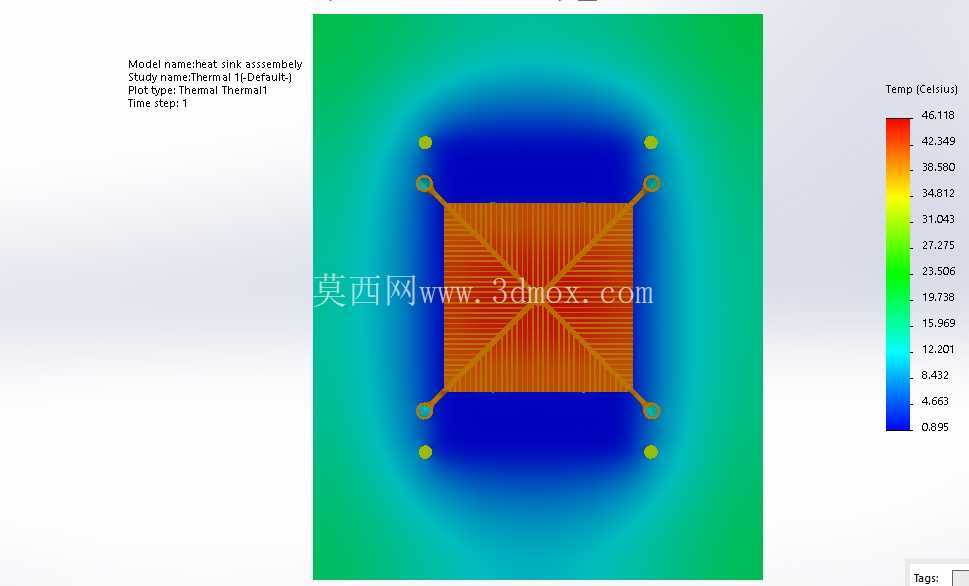

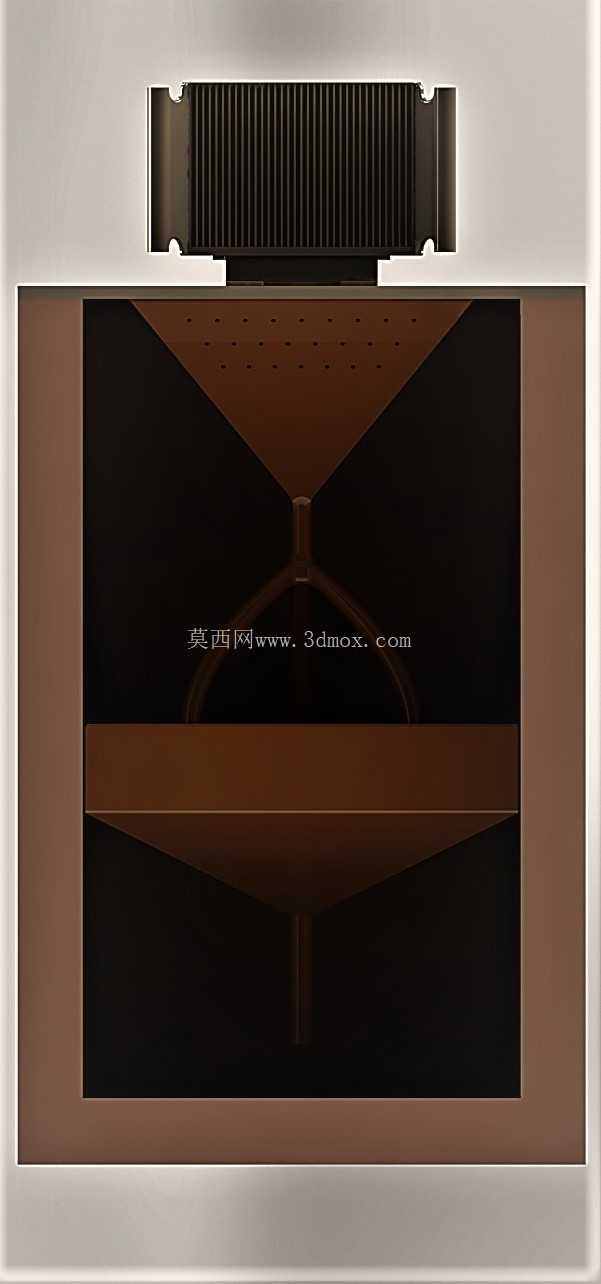

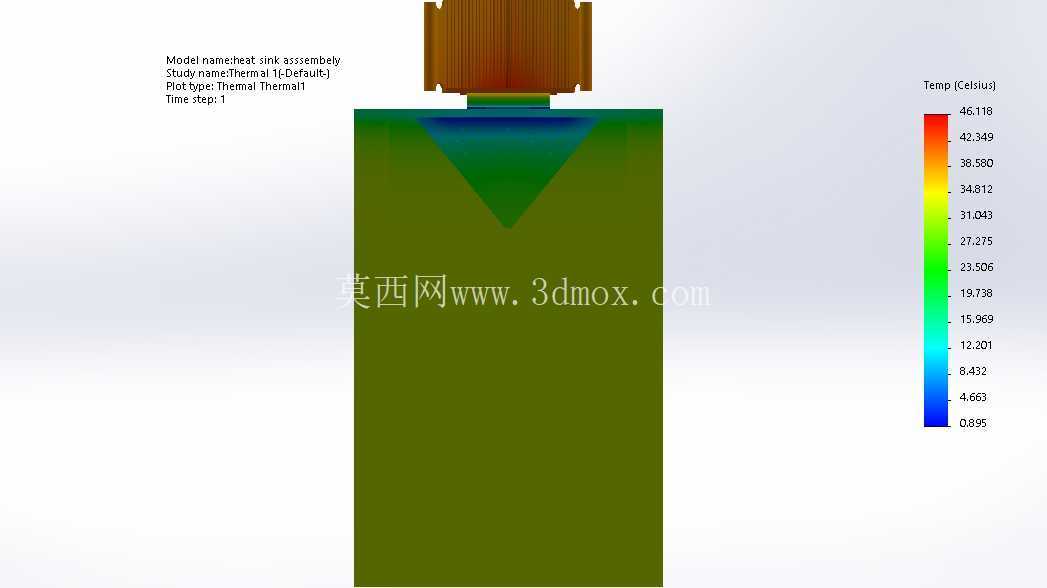

　　结构设计上优先控制冷热端的热隔离：顶部面板承担机械支撑的同时，在制冷模块与箱体接触位置预留隔热垫层空间，减少冷量向箱体金属壁面无效传导；热端鳍片采用竖向平行排布，配合自然对流形成自下而上的散热风道，无额外风机也可维持基础散热能力，若部署在通风较差的封闭空间，也可在鳍片上方预留风机安装位，强制对流提升制冷效率。箱体开口朝向操作侧，内部空腔可根据使用需求加装集水托盘、过滤棉与液位检测件，凝露产生的水滴沿倾斜导流面汇入低位出水口，外接管路即可把收集到的水输送至储水罐或后续净化单元。

　　安装边界方面，柜体为直立长方体形态，占地面积小，顶部散热器连同支撑柱的总高度高于箱体本体，部署时需在设备上方预留足够的散热通风间距，四周避免紧贴墙面遮挡风道；设备底部可放置在平整硬化地面，也可通过地脚螺栓固定在预制基础上，防止野外大风环境下出现倾覆。管路接口集中在箱体下部，进出水管道可沿地面或支架敷设，电气接线从顶部制冷模块侧边引出，做好防水密封后接入供电回路。

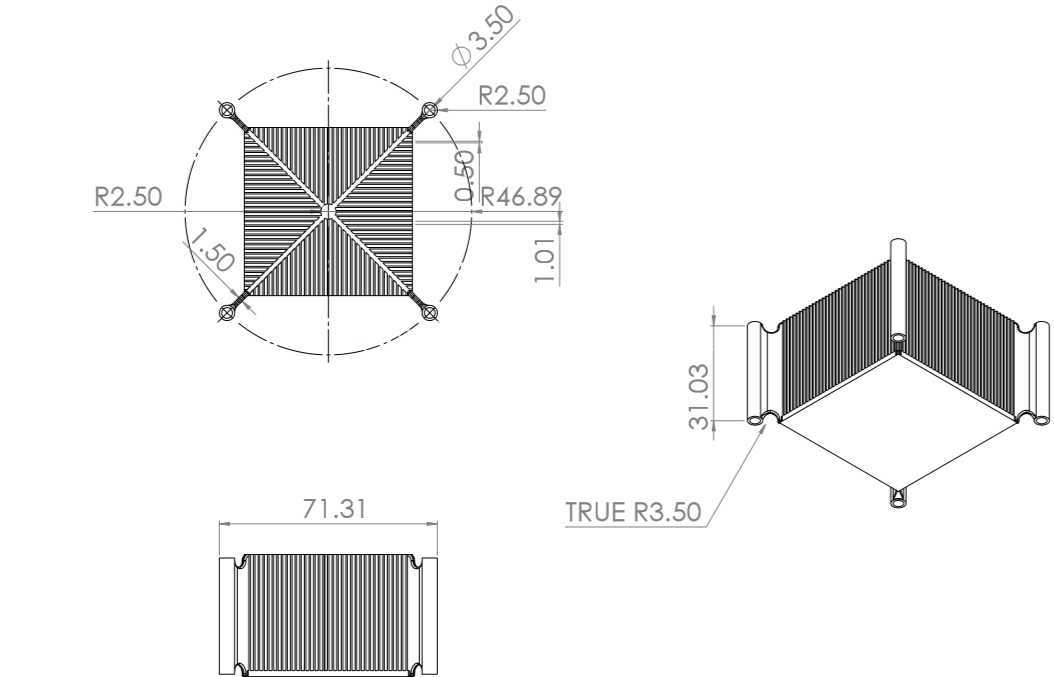

　　从运行逻辑看，珀耳帖元件通直流电后一端吸热、一端放热的特性，让装置无需压缩机与制冷剂管路即可实现局部制冷，结构紧凑、运动部件少，适合小流量、分布式的取水需求。建模过程中完整还原了箱体钣金折弯形态、顶部鳍片阵列、支撑立柱与安装孔位的相对位置，凝露区、散热区、储水区的空间划分清晰，可直接用于方案演示、结构校核与后续工程细化设计。
