工业级蒸汽压缩机组结构设计展示

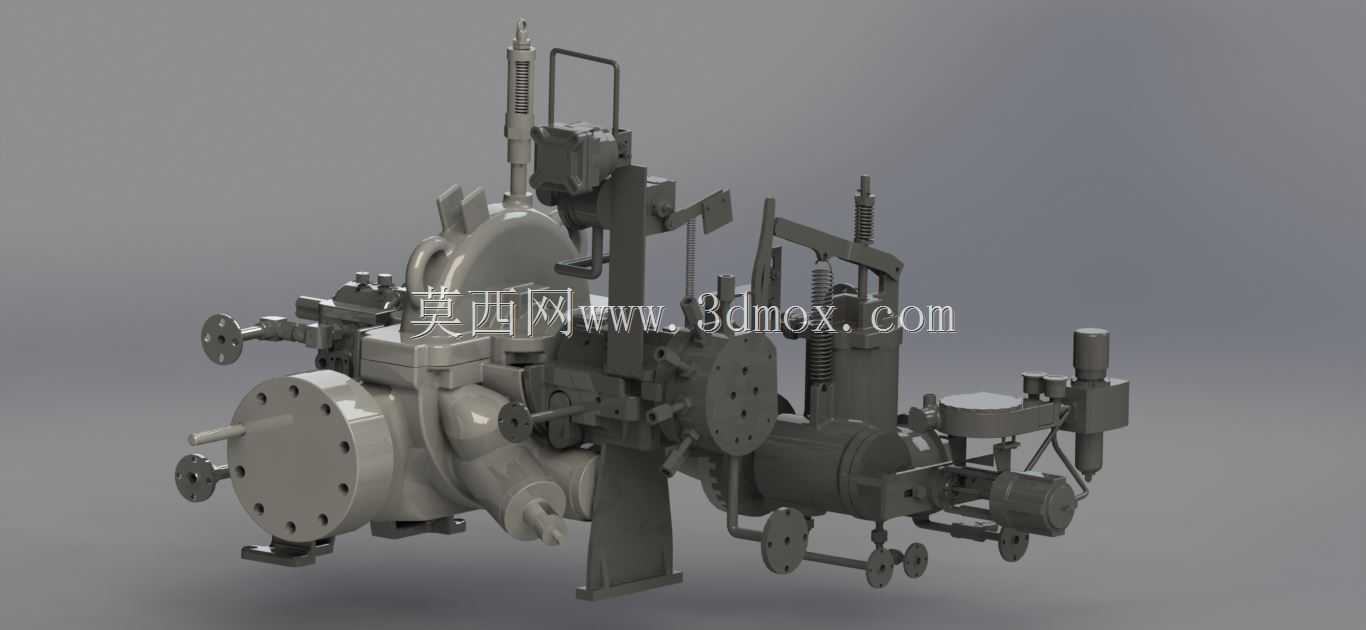

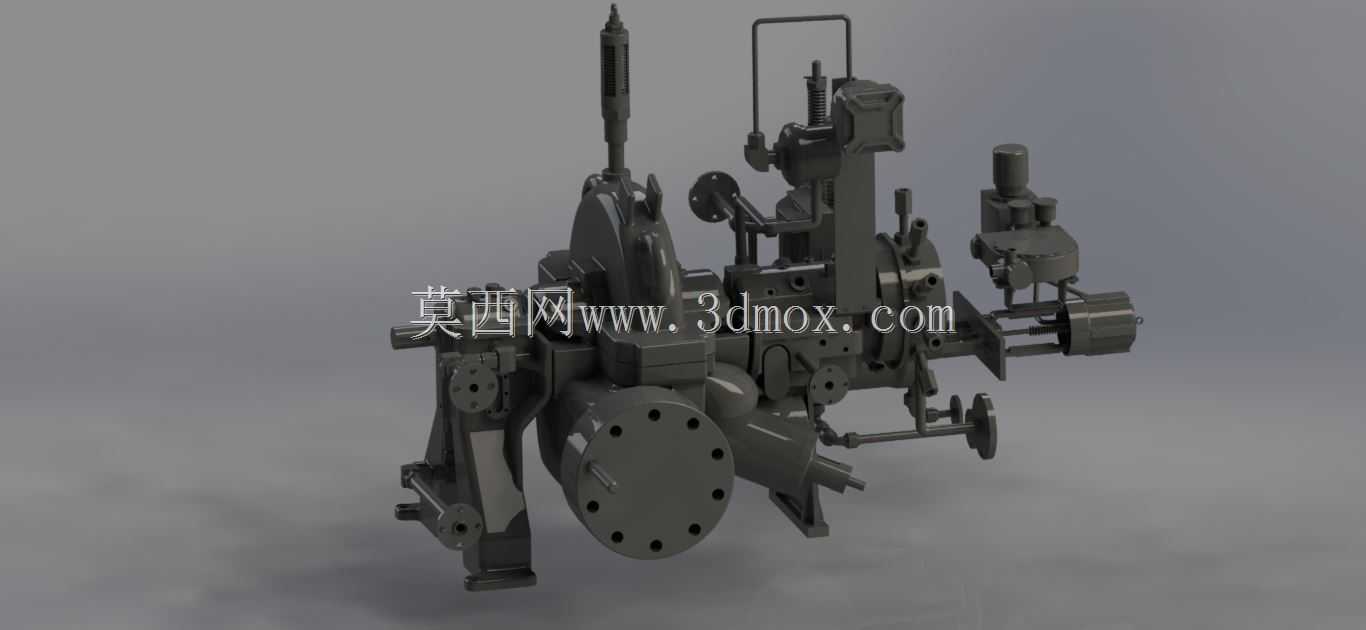

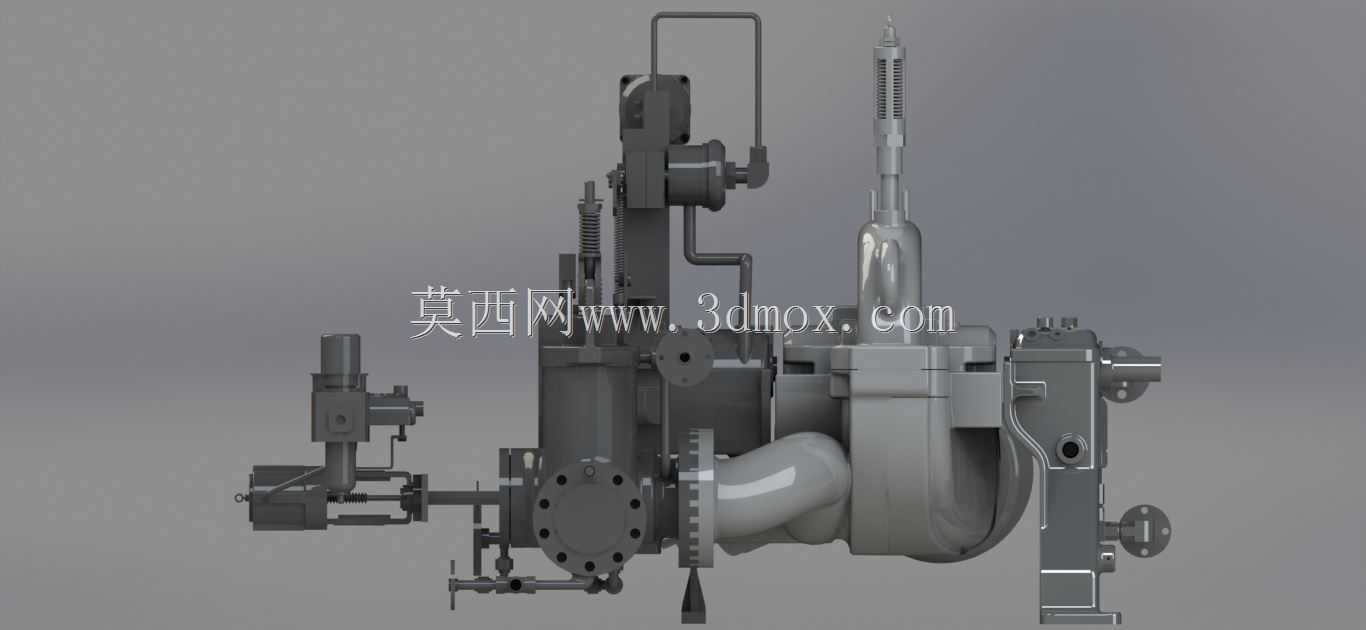

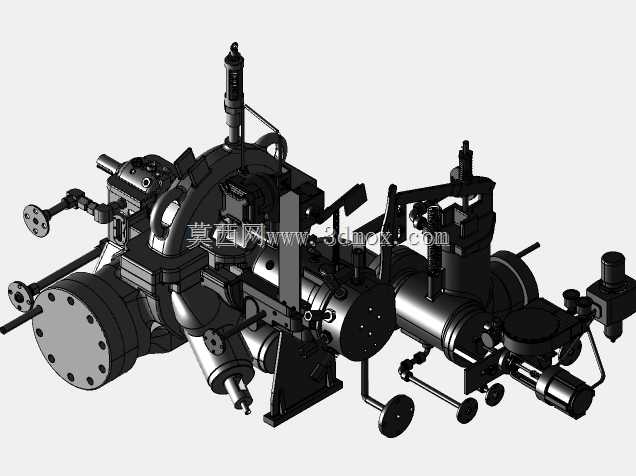

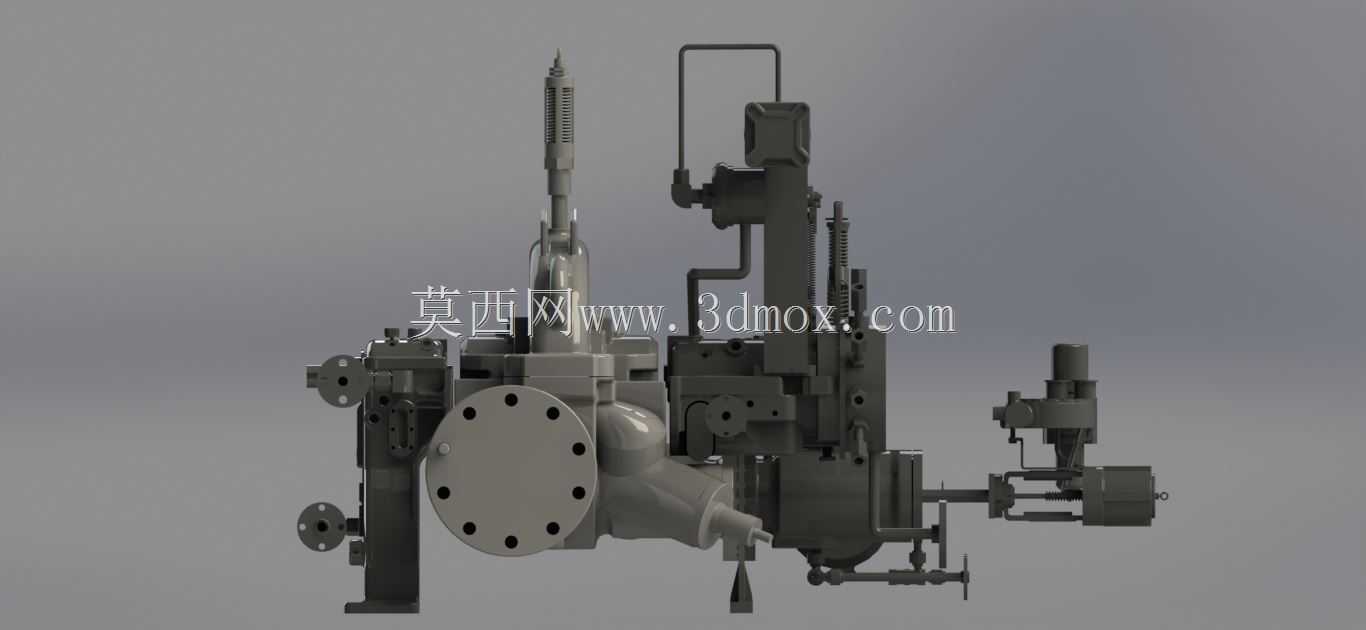

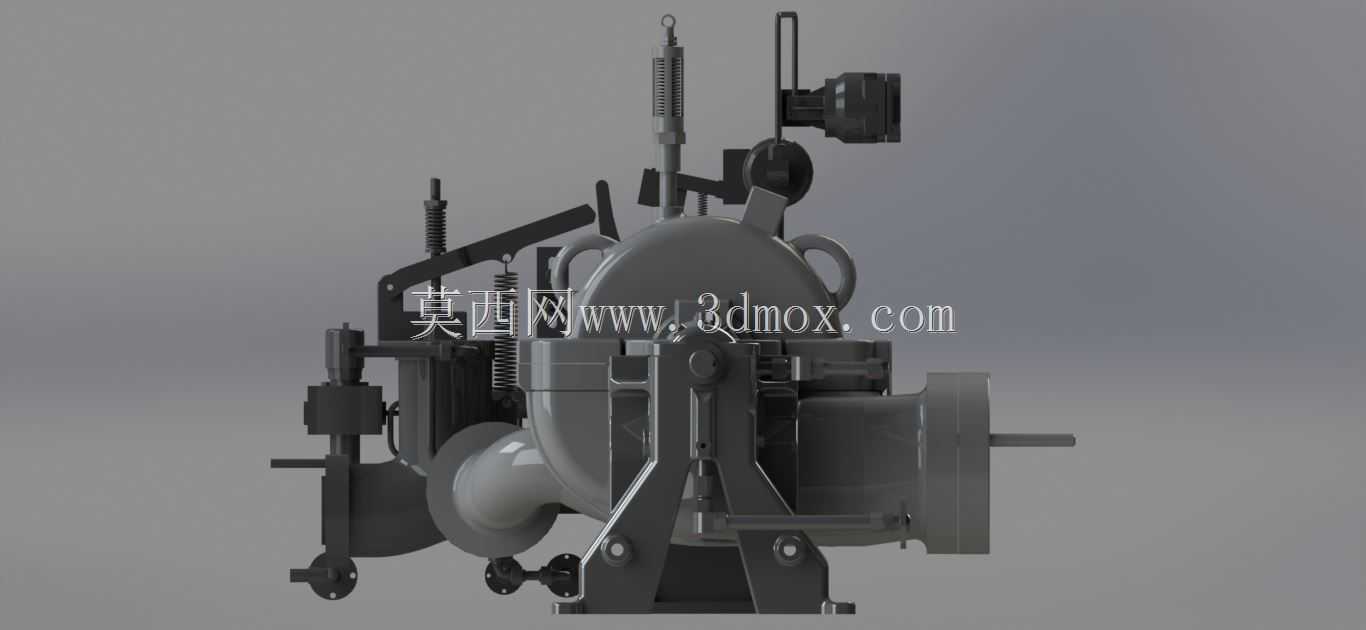

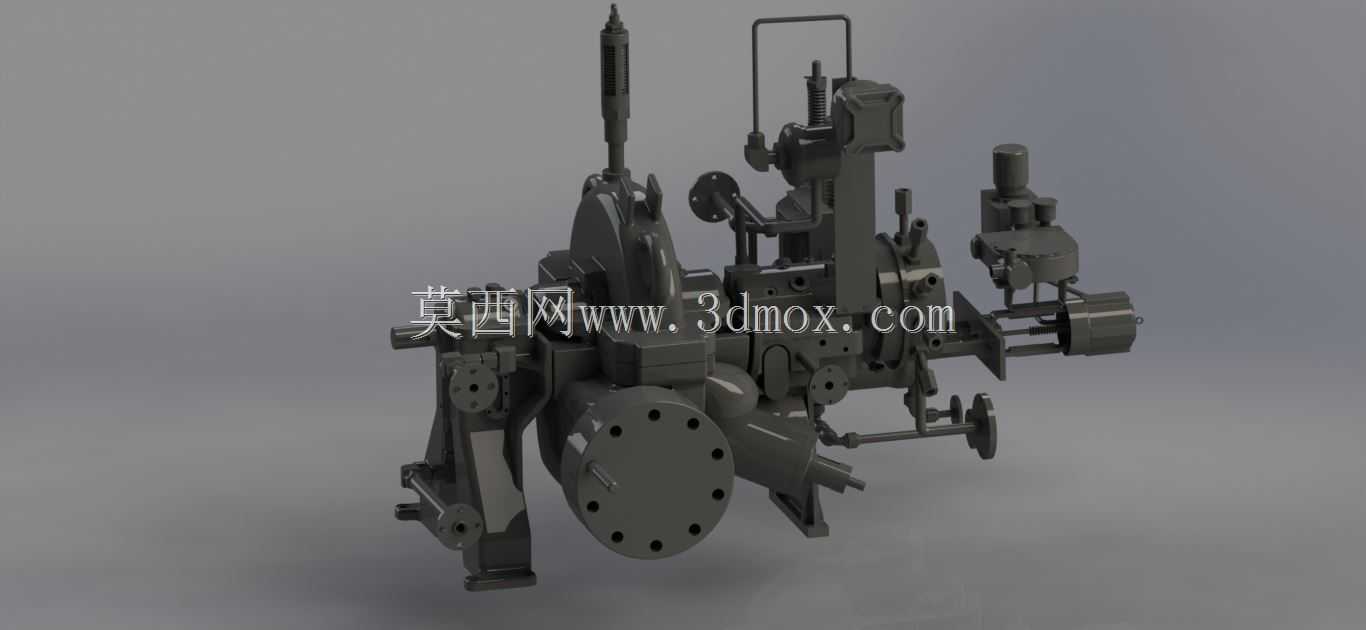

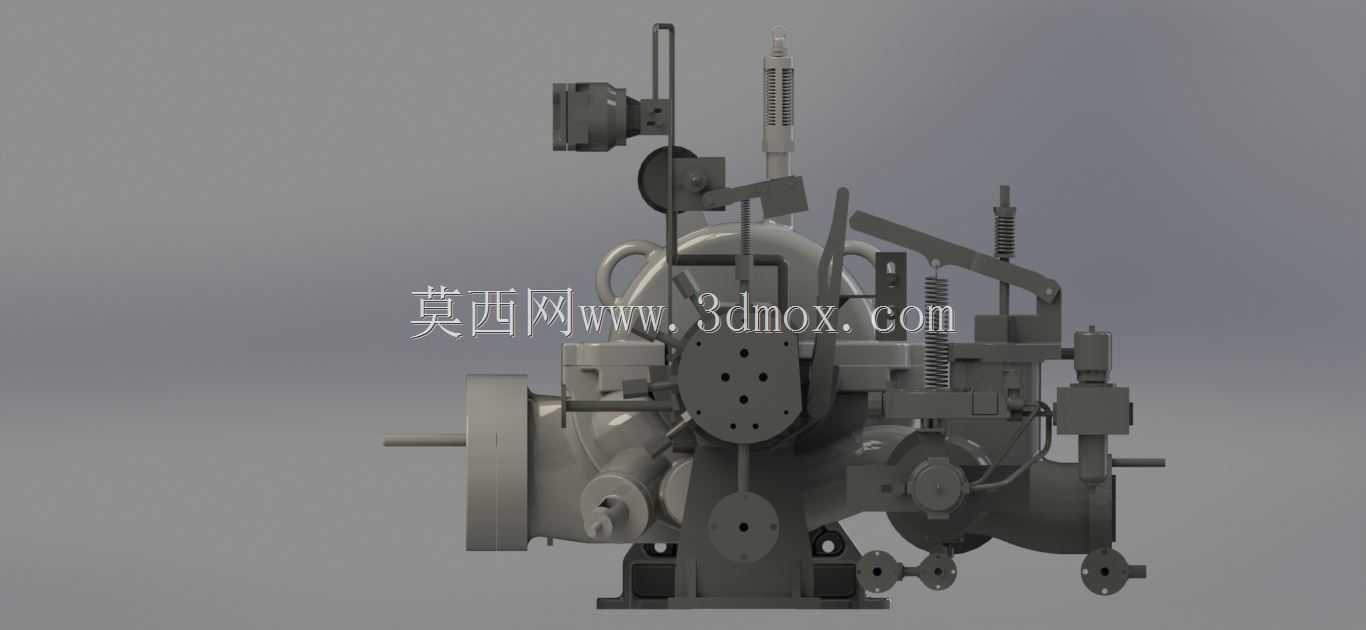

在化工精馏、余热回收、工业制冷以及集中供汽管网的压力匹配场景中，蒸汽压缩机始终是核心的动力转换单元，这套三维结构完整还原了中小型撬装式蒸汽压缩机组的全部装配关系，能为同类型设备的选型校核、结构改型提供直观的三维参照。从实际落地的工程场景来看，这类机组常被布置在生产车间的设备层或户外撬装底座上，建模时已经预留了地脚螺栓的安装孔位间距，整体横向安装边界控制在适配标准集装箱运输的尺寸范围内，垂直方向的检修空间也按照现场运维的常规要求做了结构避让，顶部的调节机构预留了足够的手动操作空间，侧面的管路接口位置匹配行业通用的管道对接标高，不需要额外做非标管路改向就能直接对接现场工艺管线。整套设备的功能逻辑围绕低压蒸汽的升压升温展开，进汽端的导流腔做了流线型的结构过渡，能减少蒸汽进入叶轮前的紊流损失，中间的缸体部分集成了密封组件与轴承支撑结构，两侧的轴承座采用分体式设计，方便后期运维时更换密封件与轴瓦，不需要完全拆解缸体就能完成常规检修。调节端的执行机构采用杠杆式传动结构，连接蒸汽入口的导流叶片调节装置，能根据后端工艺的用汽负荷动态调整进汽量，避免机组在低负荷工况下出现喘振问题。从设计思路上看，这套结构优先平衡了运行稳定性与运维便捷性，底座采用一体化焊接式机架，各个部件的安装定位面都做了统一的加工基准设计，能减少现场装配时的同轴度校准工作量，管路上的附属阀组、检测仪表接口都按照行业规范预留了标准安装位，不需要在主体结构上二次开孔加工。外露的运动部件都设置了防护结构的安装点位，兼顾工业现场的安全防护要求，整体的重量分布经过重心校核，吊装点位的设置匹配常规车间起重设备的吊装作业范围，不需要额外制作专用吊具就能完成整机的转场与安装。
