智能移动小车魔术师底盘结构设计

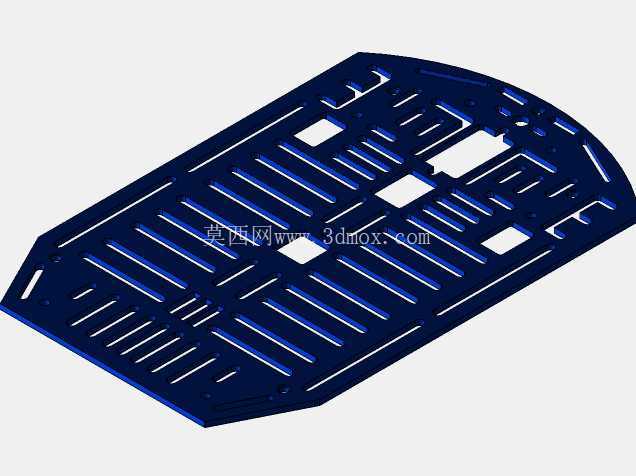

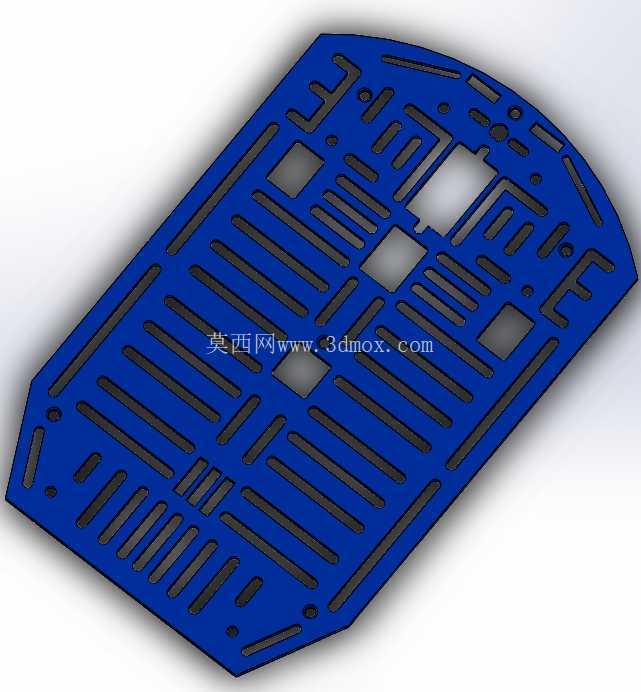

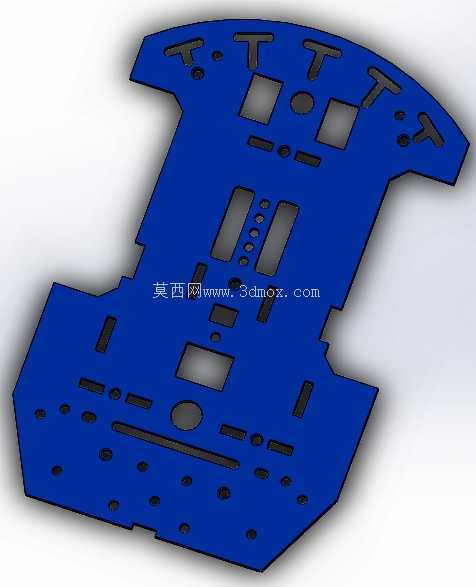

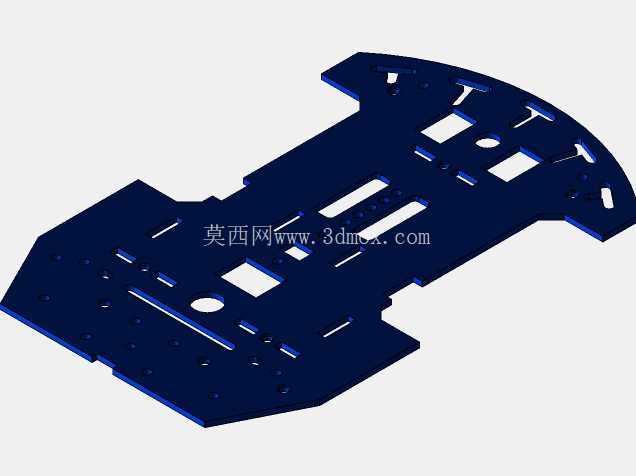

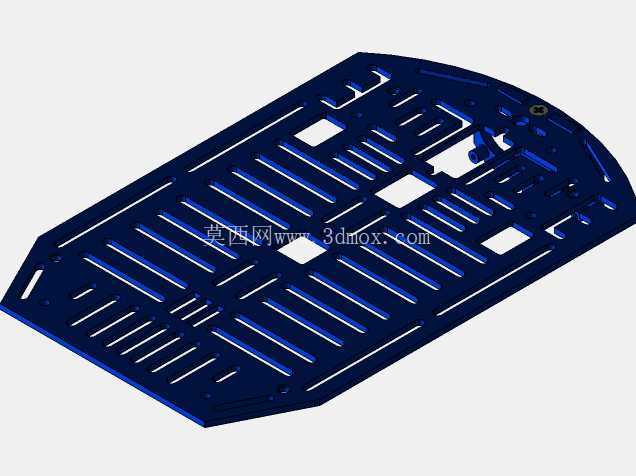

　　这套轮式移动平台底盘主要面向高校教学实验、创客开发以及小型巡检机器人的前期验证场景，是智能小车类项目中承载全部上层功能模块的基础行走部件。实际使用中，底盘上方需要布置控制板、驱动板、电池组、传感器支架以及各类外接执行模块，因此板面的开孔与槽位布局直接决定了后期改装的灵活程度。从结构形态看，底盘采用近似圆角矩形的平板式轮廓，前端做圆弧收边处理，能够在行进碰撞时减少剐蹭阻力，也避免尖锐边角在调试过程中划伤线路或操作人员。板面大面积开设长条形通槽与阵列圆孔，一方面大幅降低整车自重，另一方面为不同尺寸的电机座、传感器立柱、铜柱支撑提供了多位置固定选择，不必受限于少数几个预设孔位。

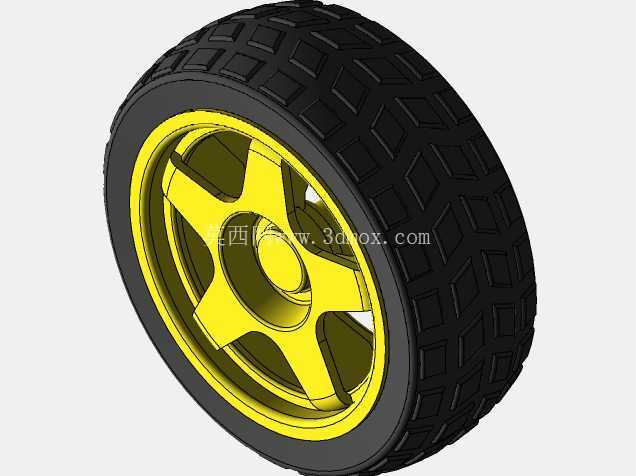

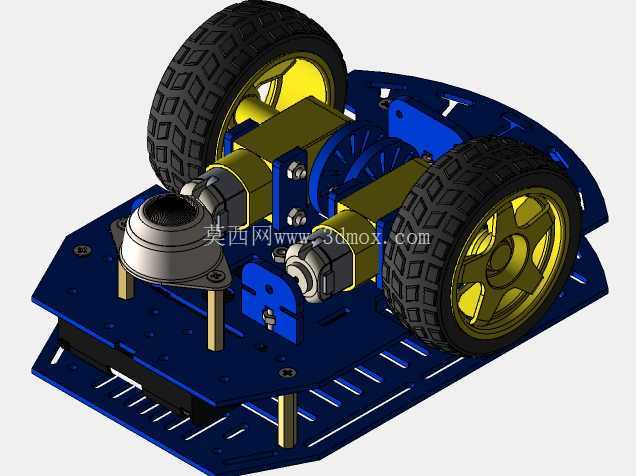

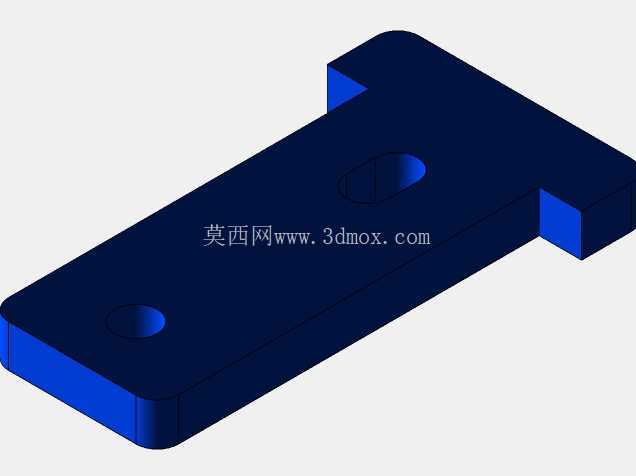

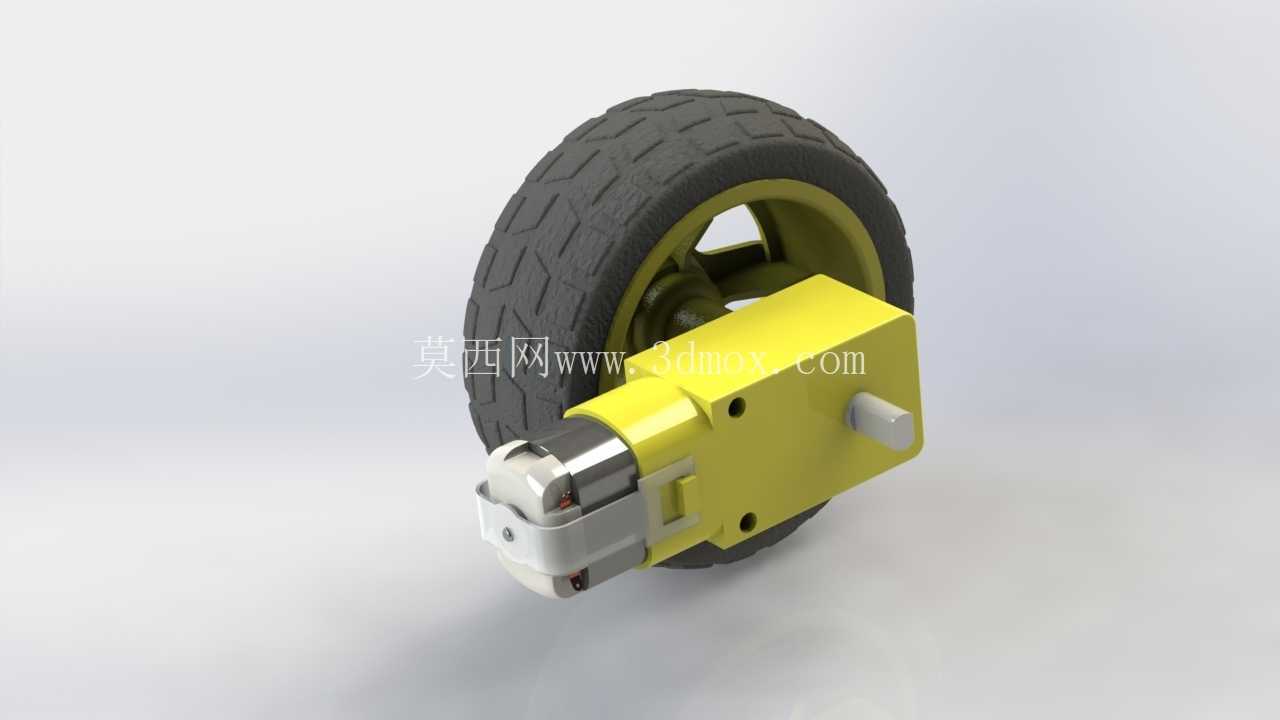

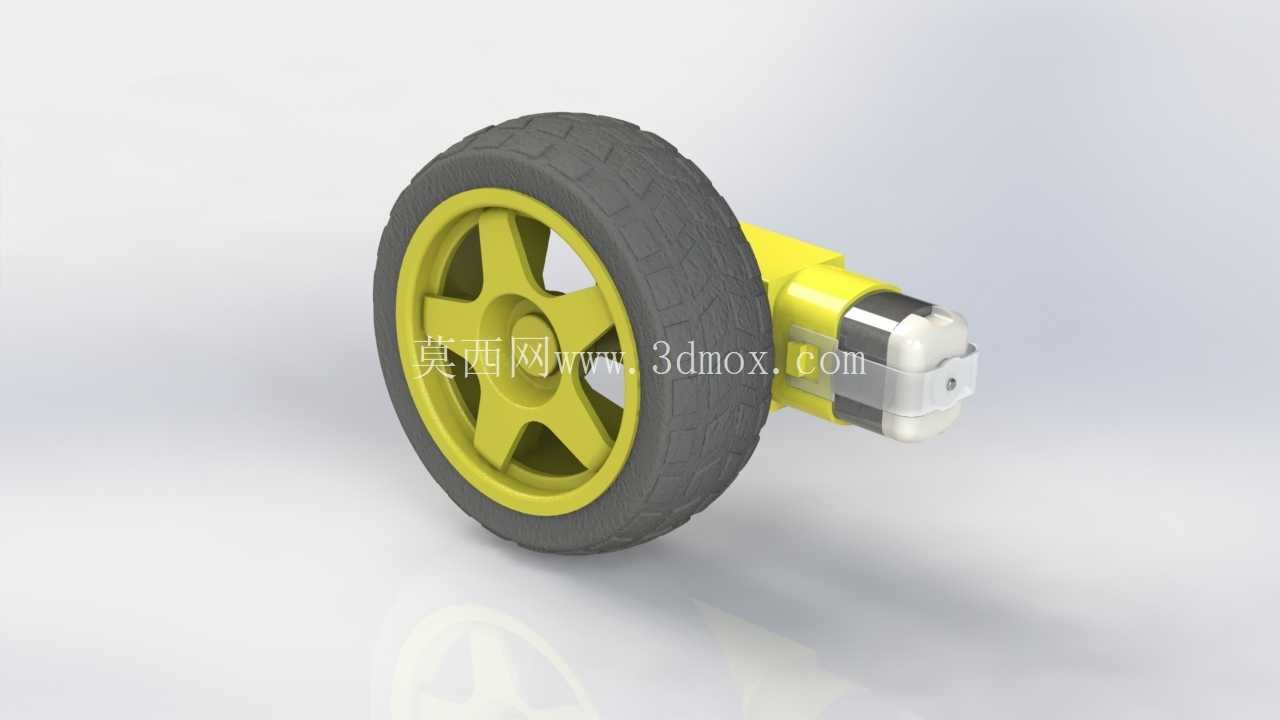

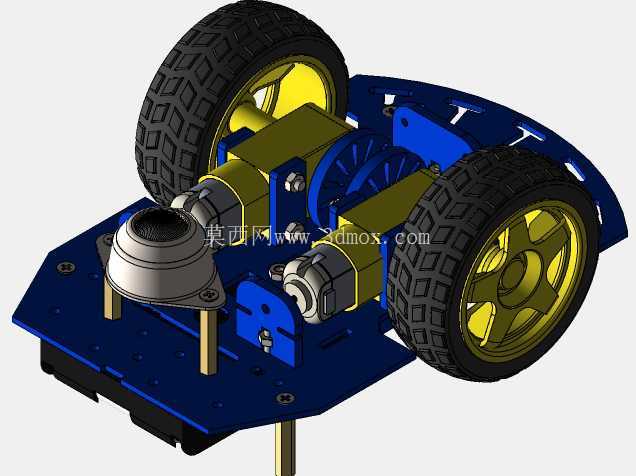

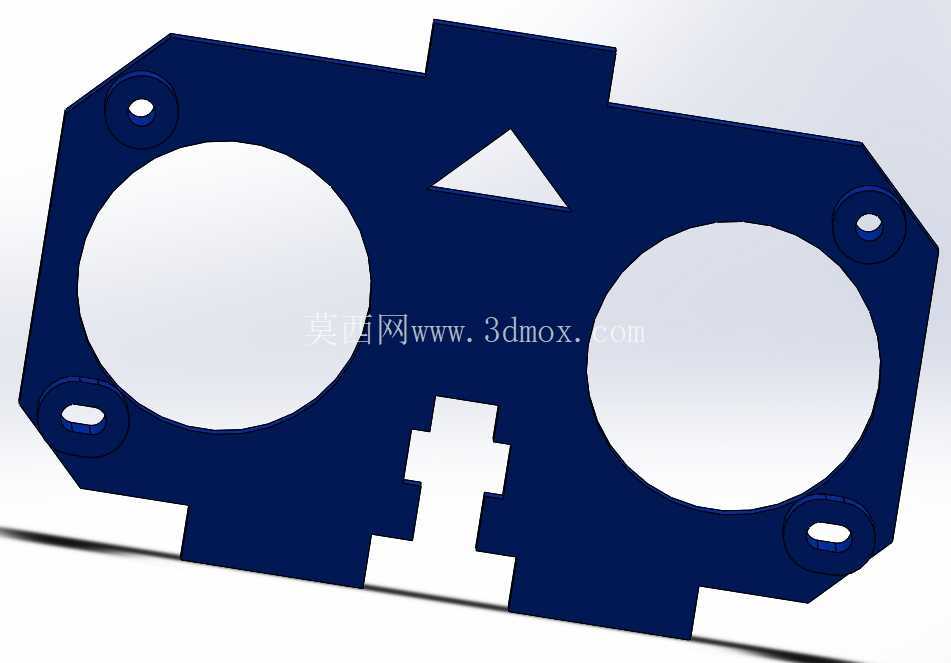

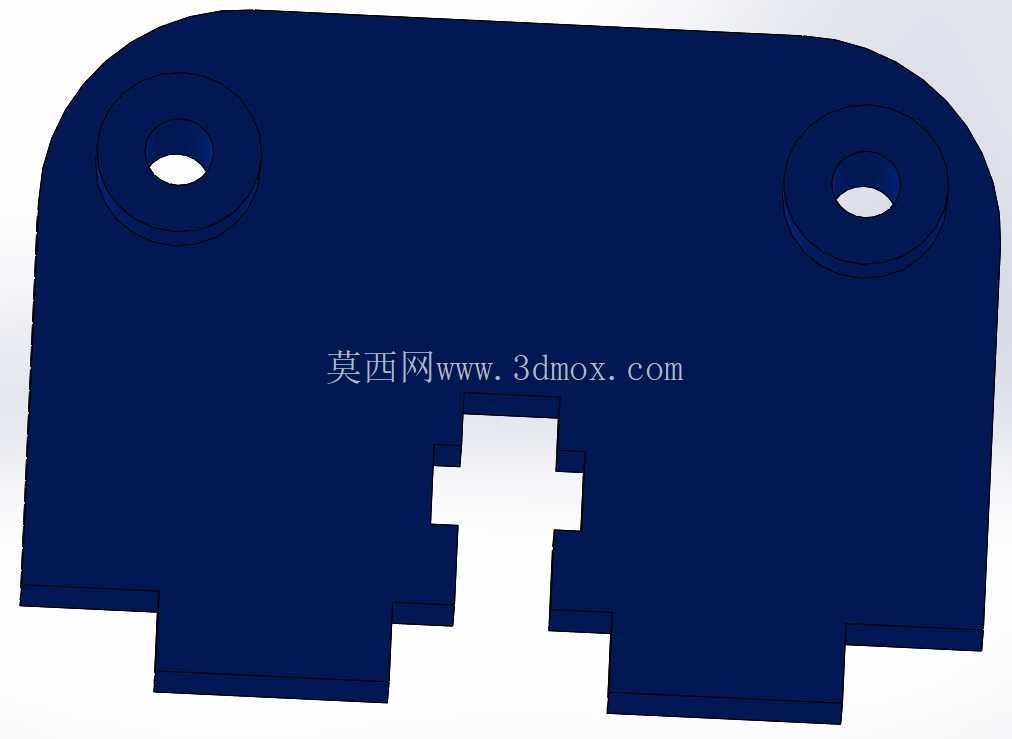

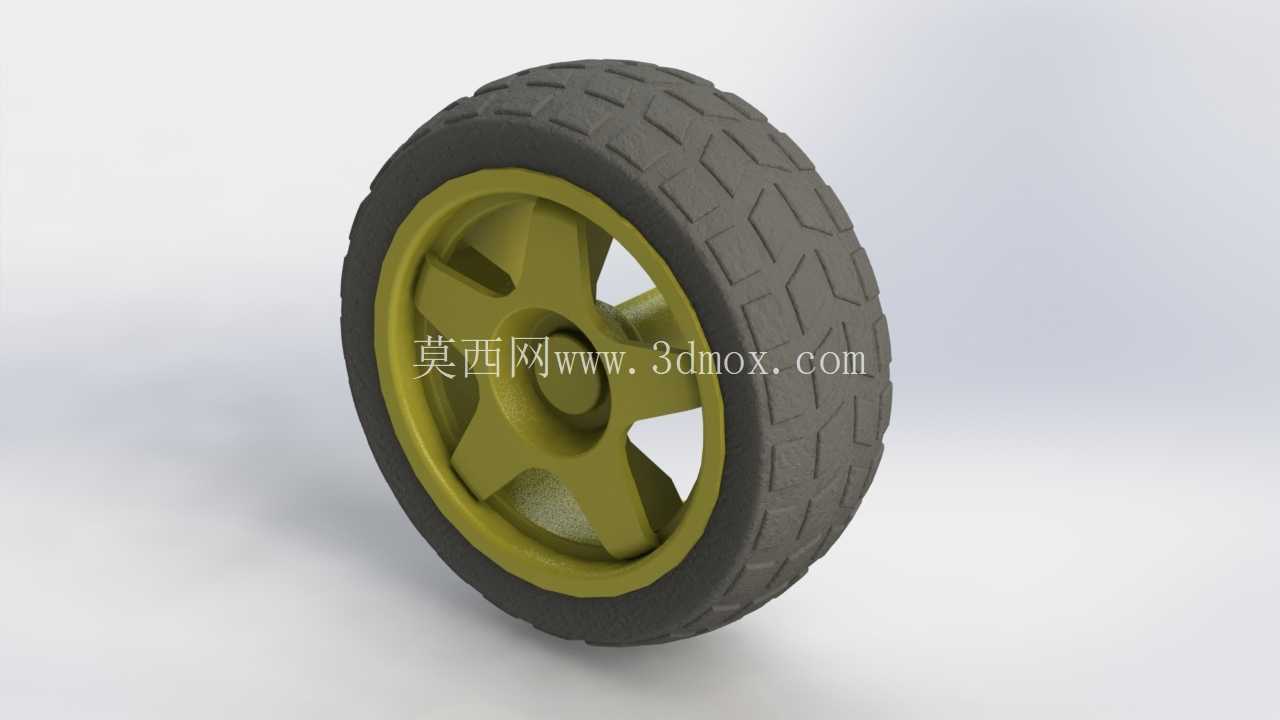

　　行走部分采用两侧差速驱动布局，搭配大直径橡胶花纹轮胎与黄色轮毂，轮胎表面的块状胎纹能够在实验桌面、地毯、平整地面等常见测试环境下提供足够抓地力，减少起步与转向时的打滑。轮组安装位置靠近底盘后侧，前端预留出较大的悬空区域，这一区域通常用于安装循迹传感器、超声波模块或红外避障探头，使探测元件尽量贴近地面且位于行进方向最前端。底盘前缘还预留了多个异形安装孔与卡口，可直接固定舵机云台、机械爪转接座或防撞条，满足从简单循迹到轻量抓取作业的不同扩展需求。

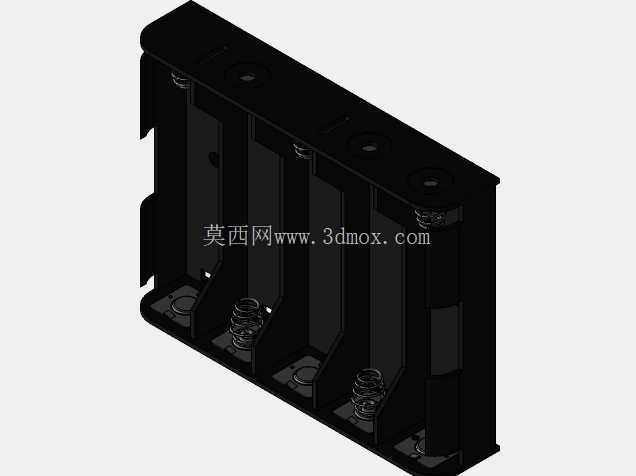

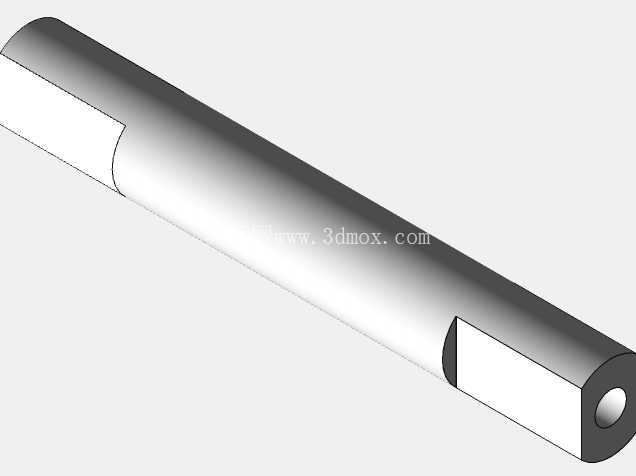

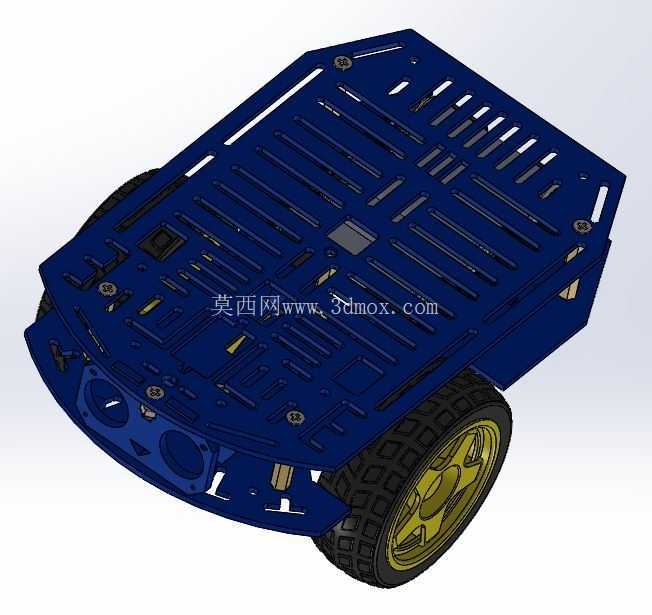

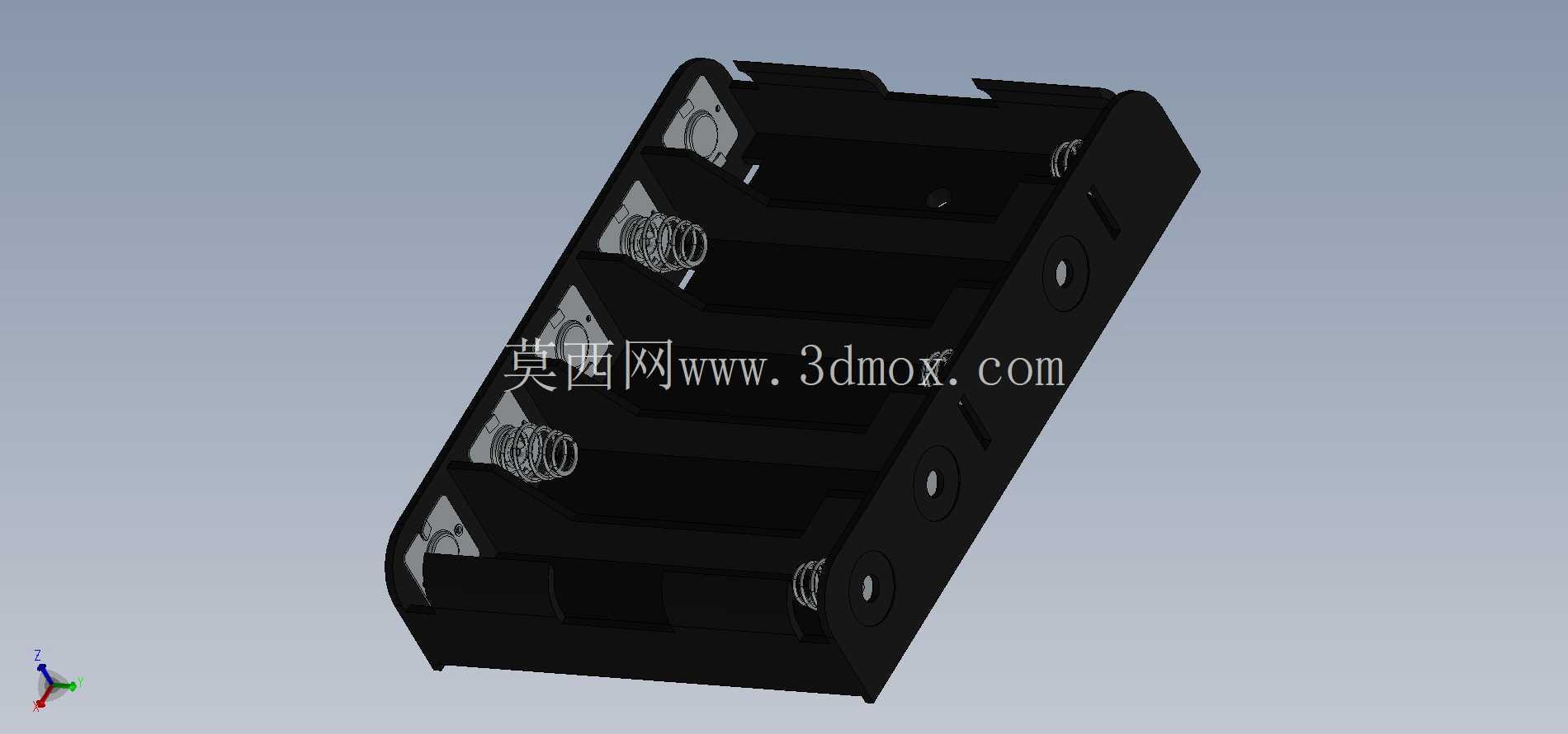

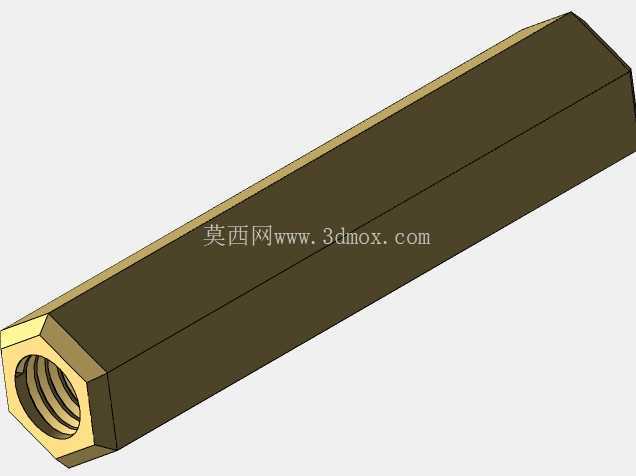

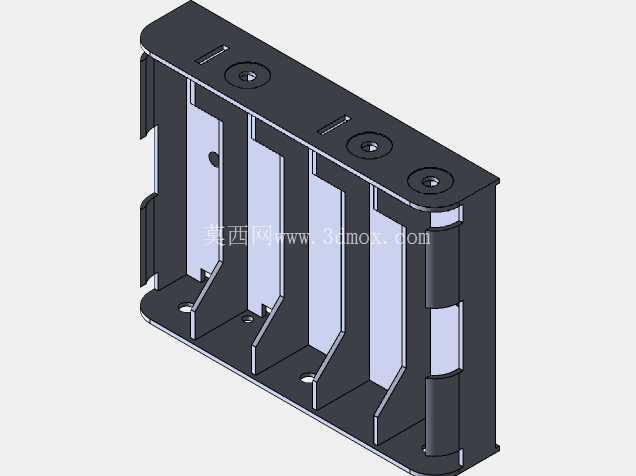

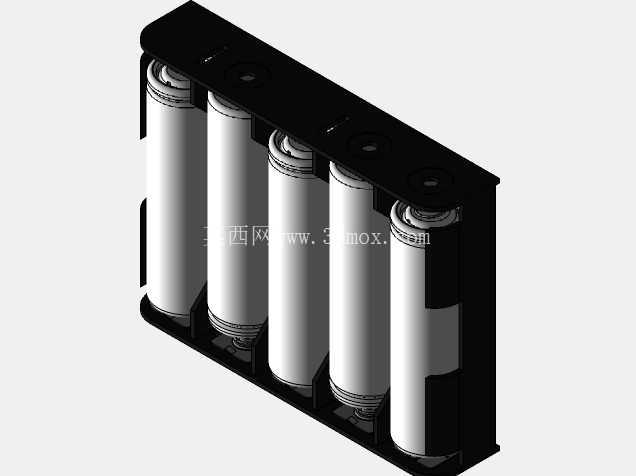

　　设计思路上，整块底盘以薄板加工成型为主，板面通过铣削或激光切割完成所有槽孔特征，加工成本低、迭代速度快，适合小批量试制与教学批量采购。板上分布的多组沉头孔用于铜柱与上层支撑板的连接，可搭建双层甚至三层堆叠结构，把电池这类重心较低的部件放在底层，控制板与传感器放在上层，从而压低整车重心，提升加减速与转弯时的稳定性。槽孔之间保留的加强筋条在减重的同时维持了板面的抗弯刚度，避免长时间承载电池后出现中部下挠。

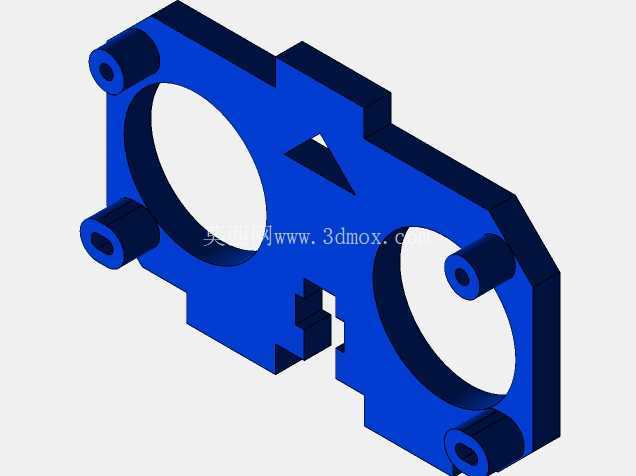

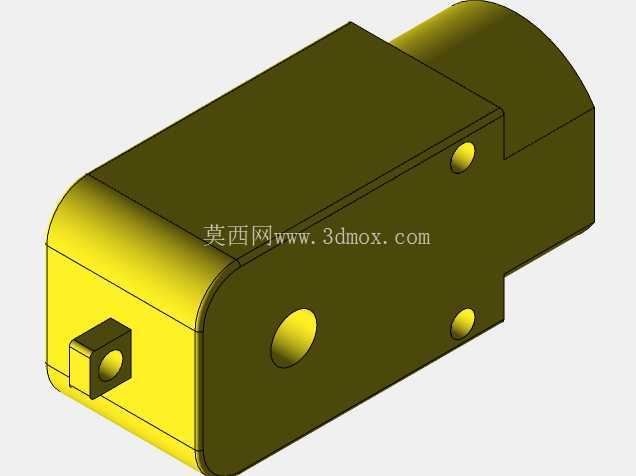

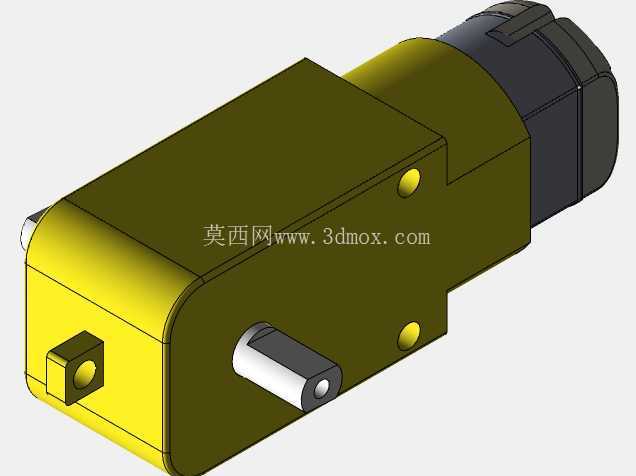

　　从安装边界来看，底盘的有效安装面覆盖了除轮弧避让区以外的绝大部分板面，两侧轮组需占用底盘下方一定的高度空间，因此布置电池时要注意避开轮胎运动包络，防止行驶中轮胎摩擦线束。前端圆弧区的孔位间距按照常用传感器模块的标准尺寸规划，后轮附近的安装位则适配常见减速电机的固定孔距。整车高度方向上，底盘本体厚度较小，主要高度由轮胎半径与上层铜柱堆叠高度决定，设计者可根据需要选择不同长度的铜柱来调节层间距，给高容量电池或舵机云台留出足够空间。

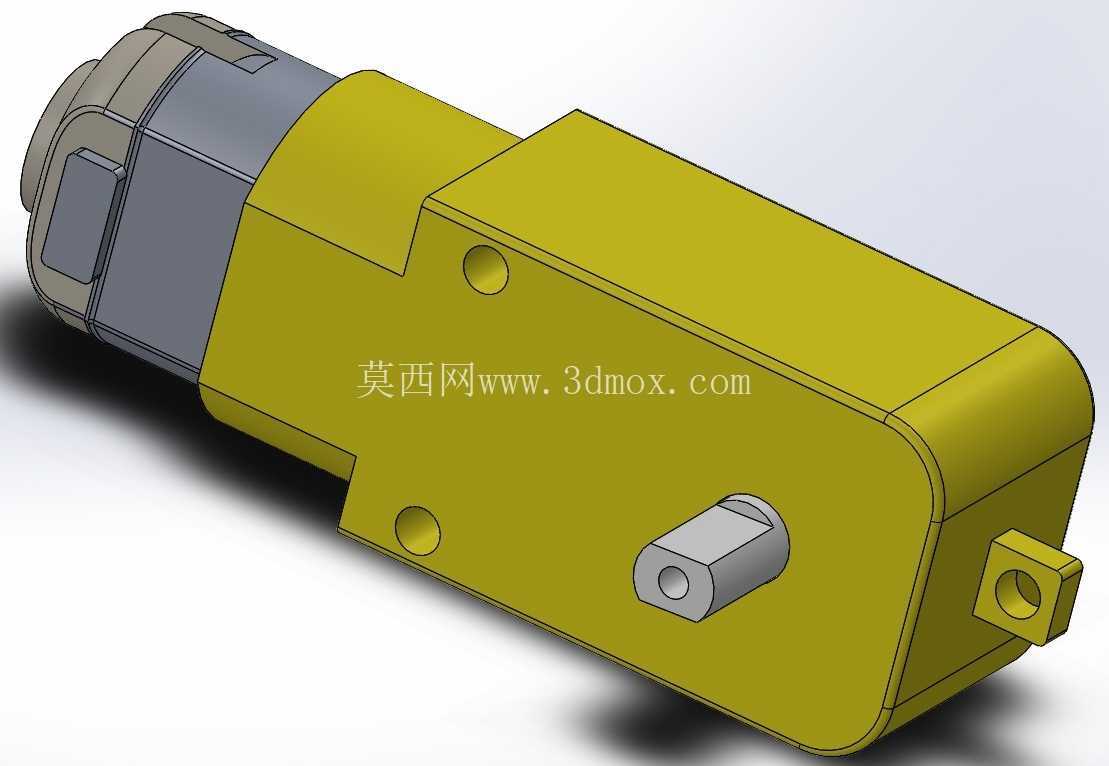

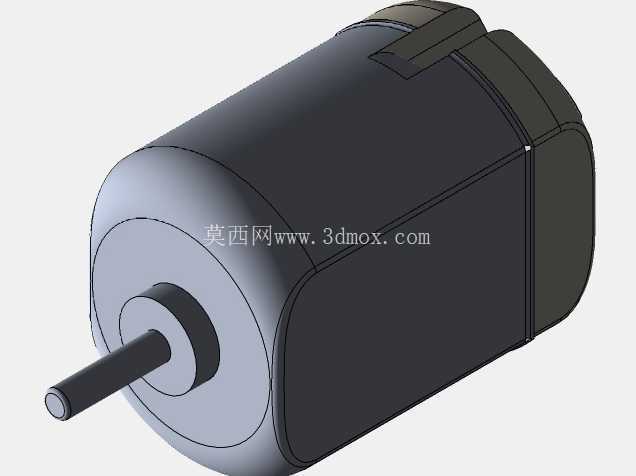

　　在工程建模过程中，这类底盘需要重点核对轮胎转动空间、电机轴中心高与板面孔位的同轴关系，任何一处孔位偏差都会导致轮组安装后出现偏磨或运转干涉。板面通槽的宽度也要兼顾穿线便利与结构强度，槽宽过大容易让固定螺母滑落，过小则不便于线束整理。实际装配时，驱动电机通常从底盘下方或侧方装入预留孔位，用螺钉锁紧后再装轮毂与轮胎，随后在板面四角安装铜柱支撑上层电路，所有走线可顺着长槽汇聚到中部控制区，使整车布线整洁且便于检修。对于需要加装编码器、陀螺仪或激光雷达的项目，底盘上密集的孔位阵列能够快速适配各类支架，无需二次打孔，这也是这类通用魔术底盘在教学与原型开发中被广泛采用的核心原因。
