双轮皮带传动滑轮组结构设计

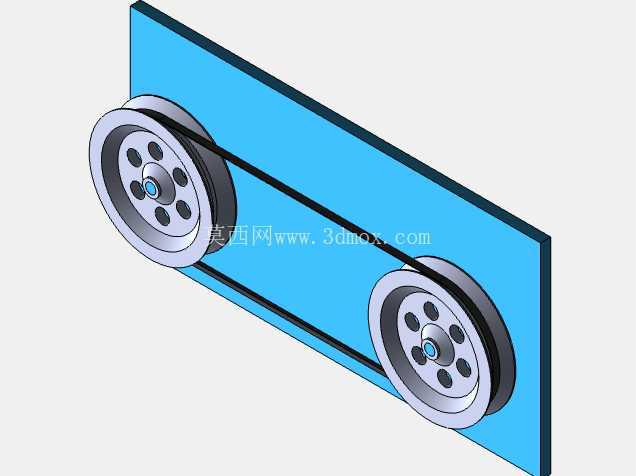

　　这套带轮传动结构在常规轻工输送线、小型实验台架、教学演示装备以及桌面级动力传递单元里十分常见，核心作用是把原动机输出的旋转扭矩，通过闭合挠性皮带传递到远端从动轴，完成转速匹配、动力转向或者长轴距动力输送。现场布局里两个带轮分别固定在两侧支撑立板的轴位上，轮槽卡在皮带内侧，张紧后的皮带和轮缘V型槽充分贴合，运转时依靠接触面摩擦力传递扭矩，相比齿轮直接啮合，带传动自带过载打滑缓冲特性，遇到负载突增或者卡滞工况时，皮带会先出现微量打滑，不会直接硬冲击打坏输入端电机轴或者后端执行构件，在小型风机、小型物料推送台、教具传动演示装置里能大幅降低故障损坏概率。

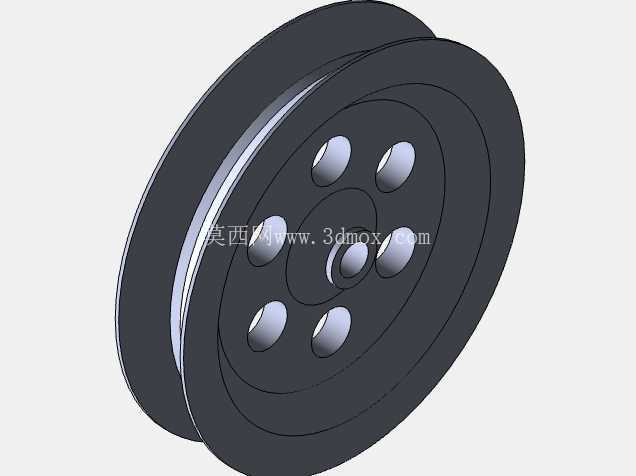

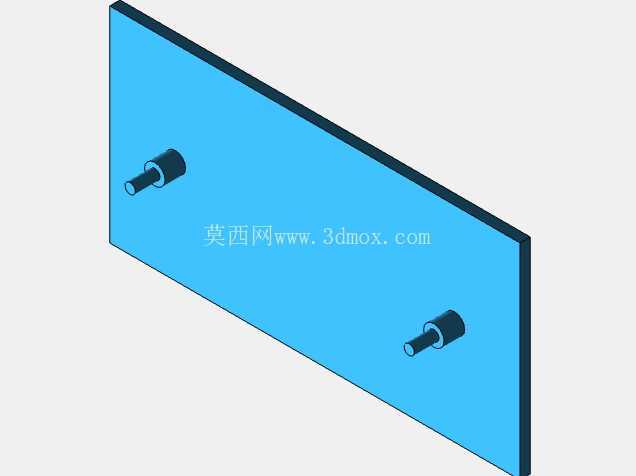

　　从结构细节来看，两个带轮都采用了多辐条镂空轮体设计，轮缘加工出适配标准V型皮带的环形凹槽，轮心位置预留了和传动轴配合的安装轴孔，孔端做了台阶定位面，装配时轴肩贴紧轮体端面就能限制带轮轴向窜动，不需要额外加装过多定位挡圈。支撑部分采用整块立式平板作为安装基准板，两个带轮的固定轴座都锁附在这块平板的预设点位上，平板本身作为整个传动单元的安装载体，既可以直接锁在设备机架的立面安装位，也能加装底部支脚平放于工作台面，安装边界非常灵活。设计阶段首先要敲定的就是两轮中心距，中心距过小会导致皮带包角不足，传动摩擦力不够容易丢转，中心距过大则会让皮带运行时上下颤振，高速运转下抖动噪音明显，这套结构的轮间距取值兼顾了小空间布局和包角要求，主动轮和从动轮的皮带包角都能满足稳定传动的下限要求。

　　建模过程里轮槽的截面尺寸是核心控制点，槽型角度、槽底圆角、轮缘外径都要和选用的皮带规格匹配，槽面粗糙度不能过高也不能过度光滑：过于粗糙会快速磨损皮带侧面，过于光滑则会降低摩擦系数导致传动打滑。轮体上的六个镂空辐条孔并非单纯减重，均匀分布的开孔可以让轮体在高速旋转时保持动平衡，避免质心偏移带来的轴系振动，同时镂空结构也方便装配时穿过工具锁紧轮心的固定紧固件。皮带部分按照两轮的实际切点轨迹生成闭合环形实体，上下两段平直段分别贴合两轮的上下切线位置，两端圆弧段完全包覆在带轮的轮槽内，建模时预留了合理的张紧余量，实际装配时可以通过微调从动轮的轴座位置，改变两轮中心距来实现皮带张紧，不需要额外加装外置张紧轮，简化了整体结构。

　　实际使用场景里，这类开式带传动单元经常用在动力源和工作端距离较远、不需要严格传动比的场合，比如小型砂光机的动力输出端、教学用机械原理演示台、小型农用辅助机具的动力传递工位，运转时皮带本身的弹性还能吸收轴系的小幅振动，降低整机运行噪音。安装时要保证两个带轮的轮槽处于同一平面，若两轮轴线出现平行度偏差，皮带会在运转过程中持续向一侧跑偏，过早磨损皮带侧边甚至从轮槽中脱出，因此支撑立板上的两个轴孔加工时要严格保证同轴度公差、轴线平行度公差，装配完成后可以通过拉线法校验两轮轮槽的对齐度。外形尺寸上整套组件没有外凸的尖锐结构，所有轮缘边角都做了圆角过渡，外围可以直接加装透明安全防护罩，避免运转时人员触碰旋转部件，同时防护罩不会和皮带、轮体发生运动干涉。日常维护时只需要定期检查皮带张紧度，出现皮带拉长松弛时微调轴座位置重新张紧即可，轮体的轴承位预留了润滑维护空间，长期运行下的维护门槛很低，非常适合面向入门级机械设计学习者掌握带传动的布局逻辑、张紧方式和装配约束关系。
