盘式碟刹车轮总成结构设计

　　这套盘式碟刹车轮总成，是面向小型行走设备、低速代步车辆与轻型移动工装开发的行走制动一体化结构，整套三维结构完整还原了车轮从承载滚动到摩擦制动的全部核心部件，没有做过度简化，结构工程师可以直接拆解查看各零件的配合关系，也能基于该结构调整参数适配不同承载等级的行走设备。

　　从实际落地场景来看，这类碟刹车轮广泛用在厂区电动搬运拖车、小型观光代步车、低速AGV辅助行走轮、手动液压搬运车改装制动轮，还有部分小型工程手推车、户外露营拖挂小车的行走端，这类场景对车轮的要求不只是能滚动承载，更需要在坡道停靠、突发减速、定点驻车时提供稳定制动力，传统抱闸式刹车在潮湿、多粉尘的厂区环境里容易出现制动面打滑、制动片磨损快的问题，盘式碟刹的制动盘裸露在外，散热快，泥水粉尘甩离后不会长期附着在摩擦面上，制动稳定性远高于毂式刹车结构。

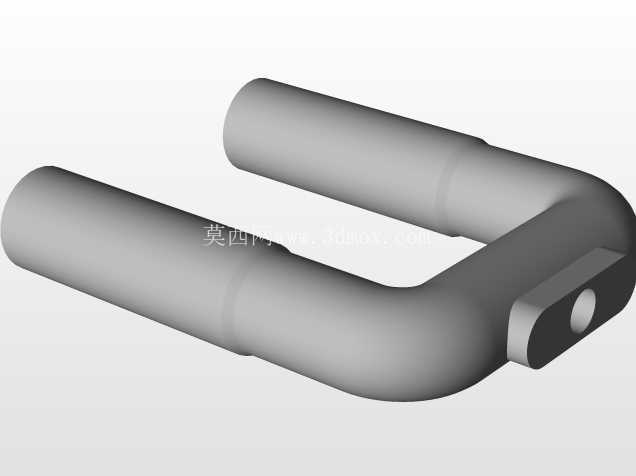

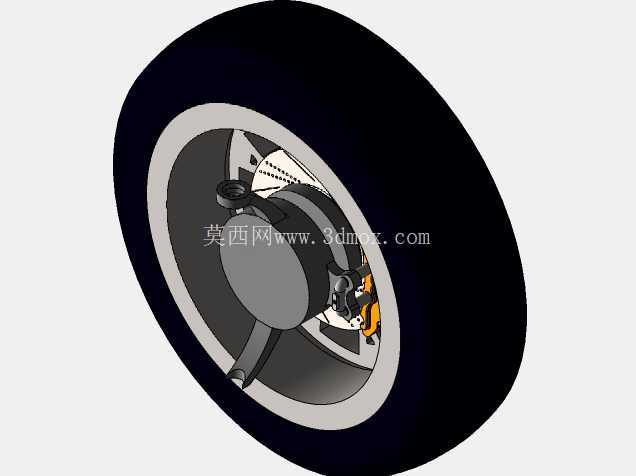

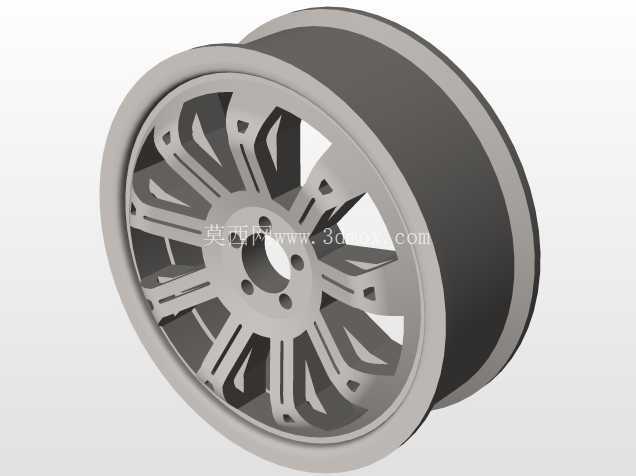

　　拆解结构设计逻辑来看，最外层是黑色橡胶轮胎，胎体做了加厚的圆弧胎面，接触地面的压强分布均匀，在水泥路面、沥青路面甚至厂区碎石路面滚动时，都能缓冲小幅颠簸，轮胎内嵌金属轮辋，轮辋的卷边结构完全卡住轮胎胎圈，承受整车垂向载荷的同时，传递行走时的驱动力和制动时的扭转力矩，不会出现轮胎和轮辋相对滑转的问题。轮辋内侧通过辐条式支撑结构连接中心轮毂，轮毂中心预留了和转轴配合的安装孔位，孔位周边做了加厚凸台，转轴穿入后通过键或者锁紧螺栓固定，整个车轮的径向载荷全部通过轮毂传递到车轴上。

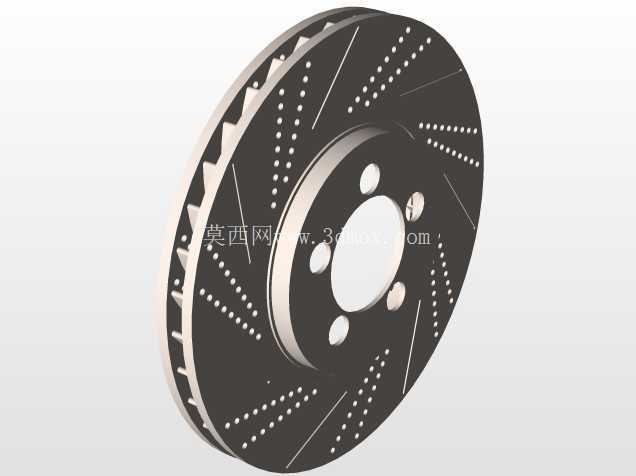

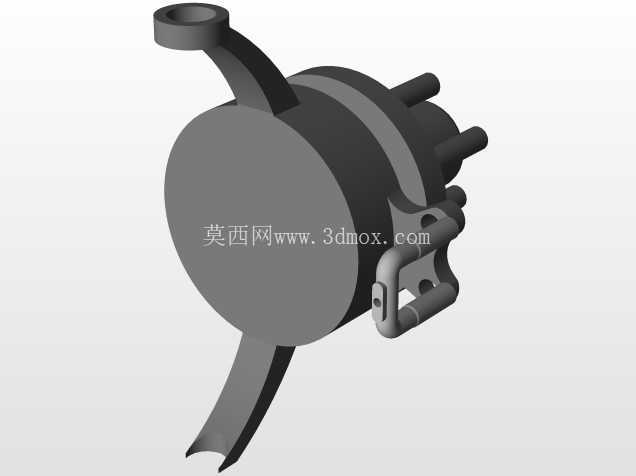

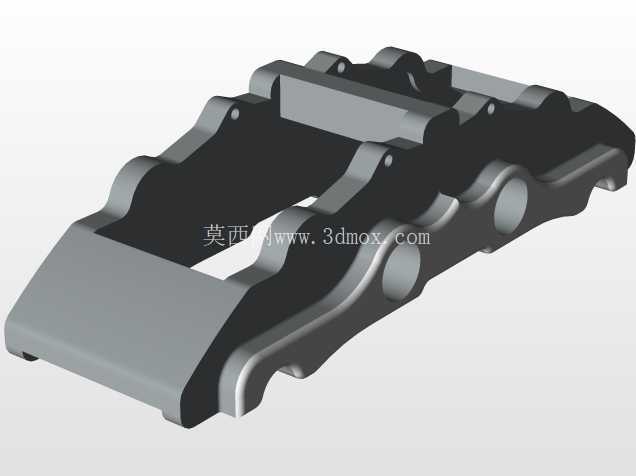

　　制动部分的设计是这套结构的核心，随车轮同步转动的制动盘固定在轮毂内侧，和车轮保持同转速，制动盘采用环形摩擦面结构，两侧留有足够的通风间隙，长时间连续制动产生的热量可以快速通过空气对流散出，不会因为热堆积导致摩擦片摩擦系数衰减。跨夹在制动盘两侧的是浮动式制动卡钳，卡钳本体通过安装支架固定在车架或者车桥的静止端，不会随车轮转动，卡钳内部集成了摩擦片、活塞和回位结构，制动时液压或者拉线驱动力推动活塞，让两侧摩擦片同时夹紧制动盘，通过摩擦力矩阻止车轮转动，松开制动后回位结构带动摩擦片脱离制动盘，避免正常行走时出现拖磨阻力。

　　安装边界方面，整套车轮的外径适配常见的10-12寸小型行走轮规格，轮胎宽度在100mm左右，轮辋的安装节圆、中心孔尺寸都预留了标准化调整空间，卡钳的安装支架开设了长条形调节孔，装配时可以微调卡钳和制动盘的同轴度，保证摩擦片和制动盘两侧间隙均匀，不会出现偏磨。设计时特意控制了卡钳的外伸尺寸，卡钳整体藏在轮辋的内部空腔里，不会超出轮胎的外轮廓，车辆行走经过窄通道、贴近路沿时，不会磕碰卡钳造成制动部件损坏。

　　在结构建模的细节处理上，各零件的装配关系完全按照实际装配逻辑搭建：轮胎和轮辋采用过盈配合的装配关系，制动盘和轮毂之间通过紧固螺栓锁止，卡钳支架和车架安装面预留了螺栓穿孔，摩擦片和卡钳导轨之间留有滑动间隙，所有运动部件的干涉都做了提前校验，车轮全角度转动时，轮胎、辐条、制动盘都不会和卡钳、安装支架发生剐蹭。对于需要改装行走制动系统的设计人员来说，既可以直接沿用这套结构的尺寸做样机加工，也可以调整轮胎直径、制动盘直径、卡钳规格，来适配不同承载重量、不同制动扭矩需求的设备，比如承载更大的搬运车可以加大制动盘直径，提升制动扭矩，低速轻载的小车可以缩小卡钳体积，压缩整体结构占用空间。

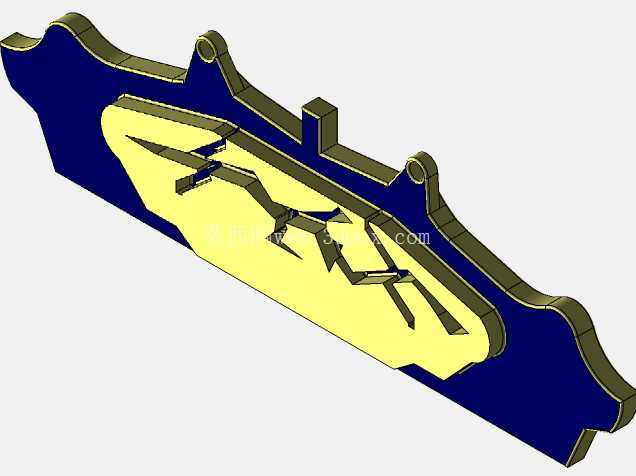

　　这套结构还兼顾了维护便利性，摩擦片作为易损件，磨损后不需要拆解整个车轮，只需要松开卡钳的固定插销就可以快速更换，制动盘磨损超差后也可以单独从轮毂上拆下更换，不需要连带轮辋轮胎整体替换，后期使用维护的成本更低，非常适合中小吨位行走设备的行走制动系统选型参考。
