摩托车通风碟刹制动盘结构设计

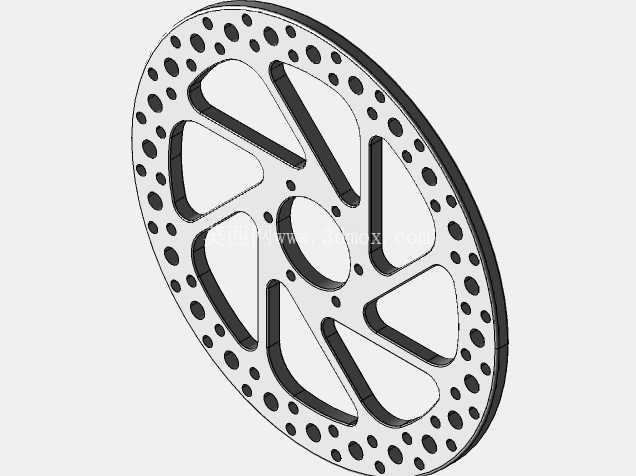

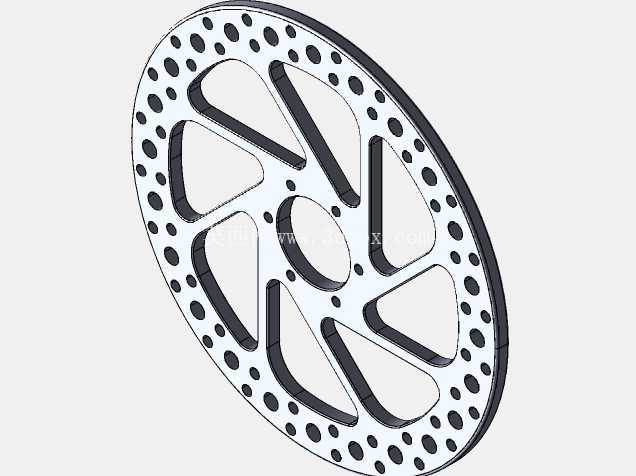

　　碟刹制动盘是摩托车轮端制动系统里直接承担摩擦减速任务的核心零件，日常骑行中捏下制动手柄或踩下后制动踏板时，制动卡钳两侧的来令片会从盘面两侧夹紧随车轮同步转动的盘体，把车辆的动能通过摩擦转化为热能耗散，最终实现减速或者驻车。这款制动盘采用了摩托车改装与量产车型上十分常见的外圆密布散热孔、内部大尺寸镂空辐条的结构形式，整体为扁平回转类零件，中心预留轮毂安装定位孔，沿中心孔周向布置安装固定点位，可直接贴合轮毂安装法兰面完成锁附，外圆环带为卡钳摩擦夹持的工作区域。

　　从实际使用场景来看，这类制动盘广泛适配跨骑街车、越野摩托、复古巡航以及部分电动两轮车的前/后轮制动端，在山区长下坡连续制动、城市道路频繁启停、赛道激烈驾驶这类工况下，制动盘会在短时间内积累大量摩擦热，如果盘面热量无法快速散出，会出现摩擦片热衰减、制动脚感变软、制动距离拉长的问题，这款盘体的结构设计正是围绕散热与减重两个核心需求展开：外圆摩擦环带上均匀排布的大量圆形通孔，一方面在盘体随车轮高速旋转时可以让气流直接穿过盘面，强制带走摩擦产生的热量，另一方面这些孔洞也可以在制动过程中刮除来令片表面磨下的粉尘，同时在雨天行驶时排开盘面水膜，避免湿滑工况下摩擦系数骤降。

　　盘体内部的支撑区域没有采用实心整板结构，而是设计了六组放射状分布的异形镂空辐条，相邻辐条之间开出大尺寸三角形镂空窗口，这种布局首先大幅降低了盘体自身的转动惯量——摩托车的簧下质量直接影响悬挂响应与操控灵活性，制动盘作为随车轮同步旋转的部件，减重后可以让车轮上下跳动时的惯性更小，过坑洼路面时轮胎贴地性更好；同时大尺寸镂空窗口进一步增大了盘体与空气的接触面积，车辆行驶时气流可以从窗口之间顺畅穿过，带走盘体中部积聚的热量，避免热量向中心轮毂安装区域传导，保护轮毂轴承与周边密封件不因长期高温出现润滑脂失效、橡胶老化的问题。

　　在结构强度设计上，放射辐条采用了等强度过渡的造型逻辑，辐条从中心安装座向外缘摩擦环带延伸的过程中，截面宽度随受力力矩变化逐步调整，辐条与内外环的衔接位置都做了圆弧过渡，没有尖锐的应力集中尖角，制动时卡钳的夹紧力、车轮传递的扭转制动力、路面颠簸带来的冲击载荷，都可以通过辐条均匀分散到整个盘体，避免在镂空孔边缘出现疲劳裂纹。外圆摩擦环带保留了足够的径向宽度，保证来令片全程都可以完整贴合在摩擦工作面上，不会因为盘体镂空出现摩擦接触面积断续、制动抖动的问题；环带上的散热孔采用交错排布的方式，孔间距经过合理分配，既不会因为开孔过多削弱摩擦环的结构刚性，也不会因为开孔过少导致散热效率不足。

　　安装边界方面，这类制动盘的中心定位孔需要和轮毂轴头的定位台阶采用小间隙配合，保证盘体回转中心和车轮回转中心完全同轴，周向的安装孔位分布圆直径、孔数、孔径都需要和对应车型的轮毂安装法兰匹配，锁附螺栓按照对角顺序分次拧紧，保证盘体端面和轮毂法兰面完全贴合，避免安装偏斜导致制动时盘面跳动、车把抖动。盘体的厚度需要和卡钳活塞的行程、来令片的总厚度匹配，盘体两摩擦端面的平行度、端面跳动量都有较高的加工要求，若端面跳动超差，制动时来令片会被高低起伏的盘面反复推动，通过卡钳油路反馈到手柄上就会出现明显的搏动感。

　　在三维建模过程中，这类回转类零件可以先绘制盘体的外轮廓草图，先完成中心孔、安装孔的定位，再分别绘制外圆散热孔的阵列路径与内部辐条的镂空轮廓，通过拉伸切除完成基础盘体造型，之后对所有镂空边缘、孔位边缘添加倒角特征，既可以去除加工毛刺，也能避免应力集中。完成基础实体后可以进一步做质量属性核算，对比实心盘体的重量验证减重效果，也可以模拟盘体转动时的气流走向，核对镂空区域的通风路径是否顺畅，给后续的结构校核、加工出图提供完整的三维参照。
