中空式三爪自定心机床卡盘结构设计

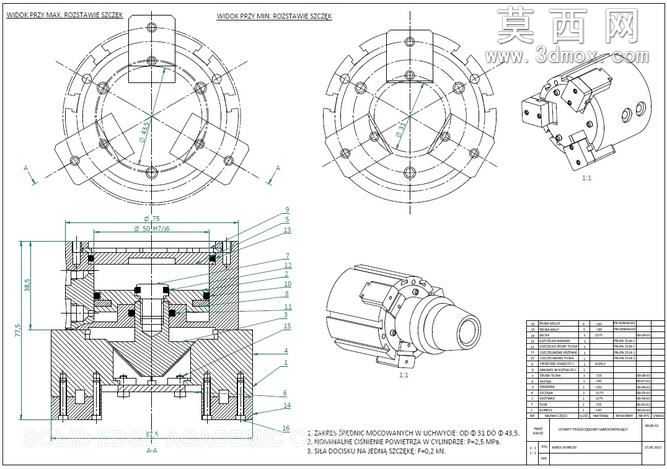

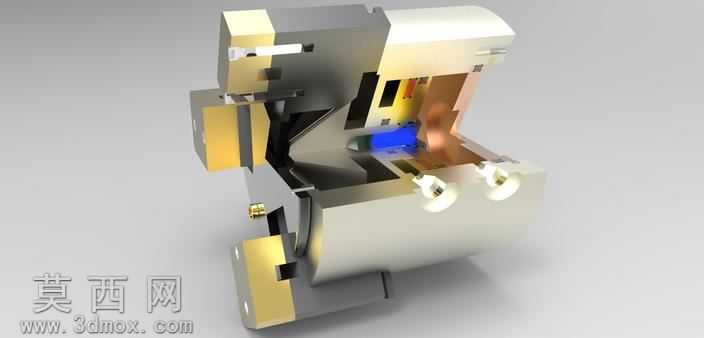

本作品为中空式三爪自定心卡盘的三维结构设计，建模过程中严格遵循机床夹具的通用设计规范，以参数化建模思路完成所有特征构建，首先以卡盘基体的回转中心为全局基准，搭建了同轴度基准体系，确保盘体、楔心套、滑座、卡爪等所有回转类零件的中心轴线完全重合，从建模底层避免装夹偏心的设计误差。建模阶段对卡盘内部的传动结构做了完整还原：盘体内部设计有带三个均布斜槽的楔心套结构，与三个滑座上的对应斜榫做了精准的配合约束，可实现楔心套轴向移动时同步驱动三个滑座沿盘体径向导轨做等距开合，保证三个卡爪的同步定心精度；卡爪采用分离式设计，分为与滑座连接的基爪和可更换的上爪，上爪预留了多组安装定位孔，可适配不同装夹直径的工件装夹需求，中空的盘体中心通孔设计可满足长棒料贯穿装夹的使用场景，适配常规车床、磨床的棒料加工装夹需求。材质与渲染阶段，针对不同零件的实际加工材质做了区分设置：卡盘盘体、滑座、基爪等承载结构件采用调质45钢材质，渲染时赋予亚光银灰色金属质感，还原精磨后金属表面的细微磨砂纹理，同时在棱边位置添加了符合实际加工工艺的微小倒角，避免尖锐棱边的不真实渲染效果；上爪的夹持工作面做了淬火硬化处理的视觉表现，赋予略深的金属色泽与更高的反光度，模拟淬火后工作面的耐磨质感；盘体上的紧固螺钉、定位销等标准件单独赋予发黑处理的深灰金属质感，与主体结构件形成清晰的视觉区分，所有配合面均添加了符合机械加工精度的表面粗糙度视觉表现，避免过度光滑的失真效果。结构设计上充分考虑了实际使用的合理性：盘体背部设计有与机床主轴连接的标准安装止口与连接螺栓孔位，可直接适配对应规格的机床主轴安装；三个卡爪的行程范围做了合理的参数化设置，可覆盖常规规格工件的装夹直径范围；内部传动结构预留了合理的配合间隙，既保证传动顺畅无卡滞，又避免间隙过大导致的装夹晃动；盘体外侧设计有三个均布的防护盖板，可阻挡加工过程中的切屑、切削液进入卡盘内部传动结构，延长卡盘的使用寿命。整体建模过程中所有零件均采用全参数化驱动，关键尺寸如卡盘外径、中心通孔直径、卡爪行程、楔心套斜度等均设置为可编辑参数，可根据不同的装夹需求快速调整参数生成对应规格的卡盘模型，无需重新搭建特征结构；装配阶段采用全局基准配合与零件间实际装配约束结合的方式，既保证了装配体的整体精度，又可实现卡爪开合动作的运动仿真，直观展示卡盘的装夹工作原理，可直接用于机床配套设计、夹具教学演示、加工工艺模拟等场景。
