卧式风冷三相异步电动机结构建模

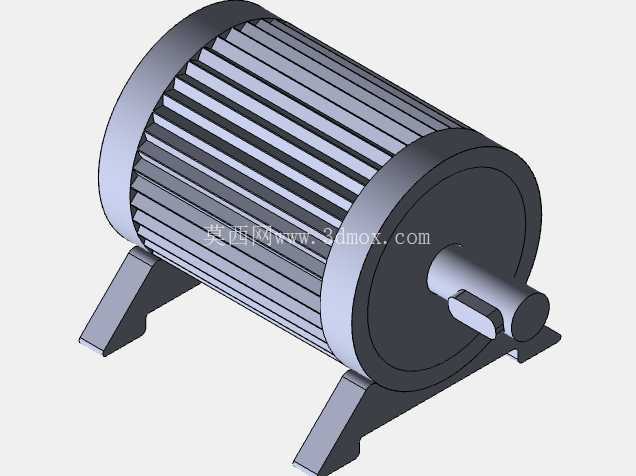

　　这套卧式电动机的三维结构，还原了工业现场最常见的风冷鼠笼式异步动力单元形态，整机采用底脚卧式布置，输出轴从前端盖中心伸出，轴端加工有标准平键键槽，可直接通过联轴器、带轮或者链轮向负载端传递扭矩。做结构方案时最先要卡住的是安装边界：底部两个对称铸造支脚开有长圆形安装孔，孔距、支脚高度和轴中心高是整机落位的核心尺寸，设备底座、滑轨或者工装台面上的预埋螺栓位置必须和这组孔位对齐，长圆孔本身预留了小幅轴向调整余量，方便皮带张紧或者联轴器对中时微调电机位置。

　　机壳外圆密布轴向散热筋，这是自扇冷电机的典型特征，筋条沿筒体周向均匀排布，既扩大了壳体和空气的接触面积，也强化了圆筒机座的径向刚度，运行时内部转子铁芯产生的热量通过定子铁芯传导到机座，再顺着散热筋被尾部风罩带动的气流带走。建模时散热筋没有做成孤立凸起，而是和筒身、两端端盖止口区域做了连续过渡，避免尖角处应力集中，实际铸件上这些筋条也是和机座一体铸造成型，壁厚均匀，不会出现局部厚大断面导致的铸造缩松。

　　前端盖和后端盖分别嵌入机筒两端的止口内，靠止口配合保证两端轴承室的同轴度，这一点直接决定转子转动时的气隙均匀度——如果两端轴承孔偏心，定转子之间的环形气隙一侧宽一侧窄，轻则运行振动变大、电磁噪音升高，重则扫膛擦伤铁芯。输出轴侧的端盖中心预留轴承室和油封位，轴伸段露出端盖之外，键槽对称开设在轴端，配套平键后可以和带轮、联轴器的键槽形成周向固定，轴端的螺纹孔可用于安装止动垫圈，防止传动件轴向窜动脱出。

　　两支安装脚从机筒下方向外延展，脚面加工成平整贴合面，和机筒衔接处做了加厚圆角过渡，电机启停瞬间的反作用扭矩、皮带传动的径向拉力都通过这两个支脚传递到基础上，过渡圆角能避免支脚和筒体交接处出现疲劳裂纹。尾部风罩区域虽在当前视角中未完全展示，但从机壳长度比例可以预留出风罩安装空间，风罩扣在后端散热风扇外侧，既引导气流沿轴向吹过散热筋，也起到防护作用，避免旋转风扇触碰外物或者伤及操作人员。

　　在自动化产线、输送设备、风机水泵配套、小型机床主传动这类场景里，这类卧式电机是最通用的动力源：选型时轴中心高决定了安装轴线和负载轴线的高度匹配关系，轴伸直径和键槽尺寸决定了传动件的选配范围，机壳外径和总长度则要预留周边管路、防护罩的装配间隙。三维建模过程中把机座散热筋、端盖止口、轴承室、轴伸键槽、底脚安装孔这几处配合特征全部做实，后续做整机设备布局时，可以直接在装配环境里校验电机和安装板、传动轮、防护罩的空间干涉，也能据此导出安装板开孔图、传动件选配尺寸，不用在样机装配阶段才发现孔位对不上、轴伸长度不足或者散热风道被周边部件遮挡的问题。整机结构没有多余冗余特征，所有外形细节都服务于散热、安装、传动和防护这几个核心工程需求。
