带输出正齿轮的直驱电机总成

　　这套带正齿轮输出的直驱电机总成，在小型自动化输送线、桌面工装夹具、3C 产品分拣工位、包装设备的间歇进给机构里都有很高的适配度。现场选用这类集成齿轮输出的电机，核心诉求是省去额外联轴器与外置减速箱的装配环节，把动力输出端直接对接工位执行件，缩短传动链的同时也压缩了安装空间。

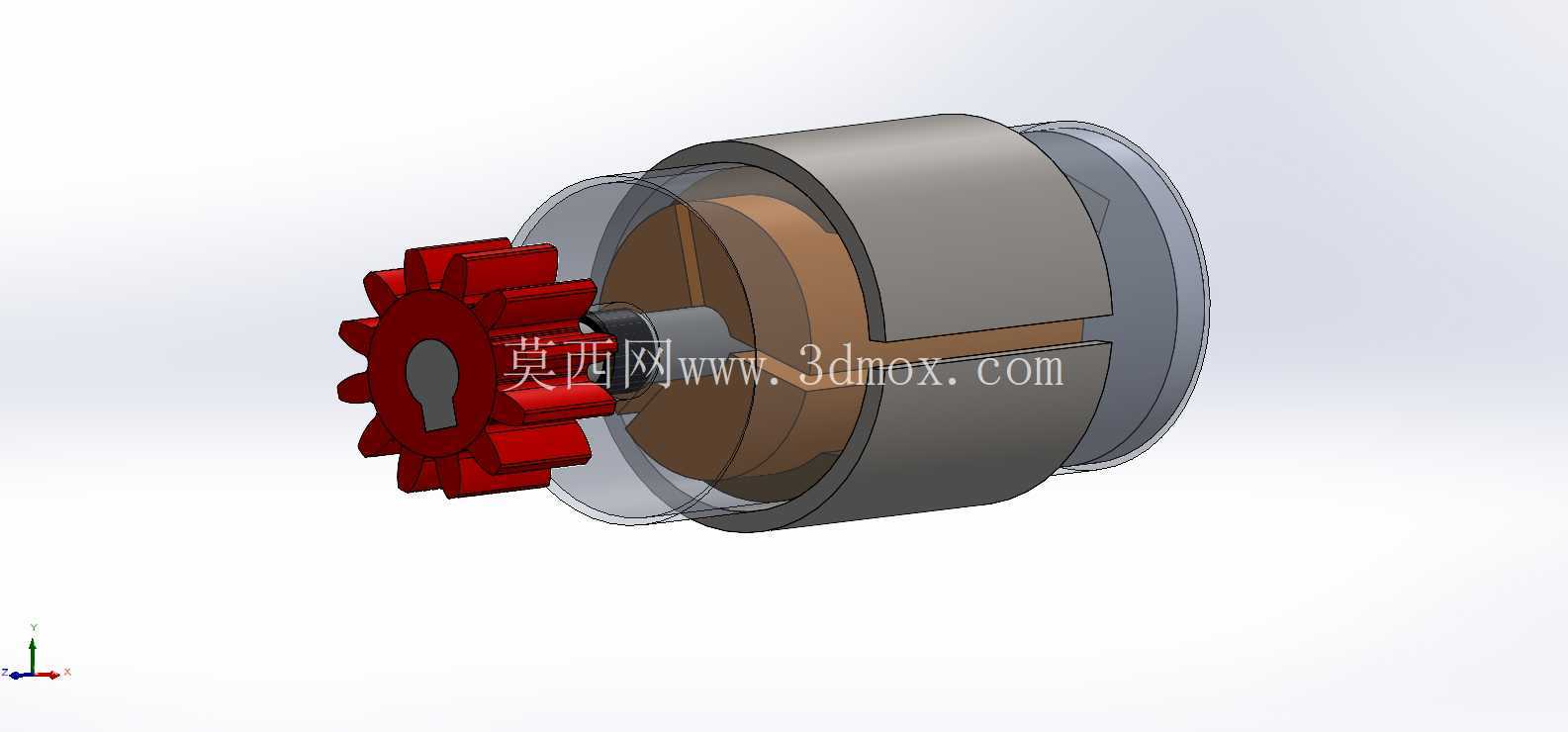

　　从实际功能来看，电机本体承担电能到旋转机械能的转换，轴端集成的红色正齿轮作为第一级动力输出件，直接和从动齿轮、齿条或者链轮啮合，把扭矩传递给负载。整机采用剖视结构呈现内部构造：外部是圆筒形机壳，内部清晰划分定子与转子两大核心区域，定子作为静止部分固定在机壳内壁，承载励磁绕组与磁路结构；转子套装在转轴上，通电后在气隙磁场作用下带动转轴旋转，轴端的正齿轮和转轴采用键连接配合，保证扭矩传递过程中齿轮和轴不会出现相对打滑，齿轮端面和轴肩贴合，轴向定位可靠，齿轮外侧预留的轴段也可以根据工位需求加装挡圈或者锁紧件，防止齿轮在正反转切换时出现轴向窜动。

　　设计思路上，这套结构优先兼顾了紧凑性与传动刚性。常规电机如果要外接齿轮，需要额外设计电机输出轴的延伸段、选配联轴器、再单独安装齿轮支座，整套机构的轴向长度会增加30%以上，同轴度累积误差也会随着零件数量增多而放大。而这套方案把齿轮直接集成在电机转轴端部，齿轮的分度圆、齿宽参数和电机额定扭矩做了匹配：小模数正齿轮的齿形经过参数化建模，齿顶圆、齿根圆、渐开线齿面都按照标准渐开线圆柱齿轮规范绘制，啮合侧隙控制在合理范围，既可以保证传动平稳，也能避免齿面卡滞。机壳采用阶梯圆筒造型，后端的端盖和机壳止口配合，保证内部转子和定子的同轴度，前端的透明视窗结构在建模时做了半透明处理，可以直观看到内部定转子的装配关系，方便做结构演示或者装配教学使用。

　　安装边界方面，整机的主体轮廓为同轴圆柱结构，最大外径集中在机壳中段，轴向总长度从齿轮前端面到后端盖端面控制在紧凑区间，齿轮部分的径向尺寸略小于机壳外径，在布局安装工位时，只需要在电机径向预留机壳外径加散热间隙的空间，轴向预留齿轮啮合的从动件安装位置即可。机壳外圆可以选配抱紧座或者法兰安装盘，适配卧式安装或者立式法兰安装两种场景，输出齿轮的中心高和电机轴线完全重合，对接从动齿轮时只需要保证两轴中心距等于齿轮副理论中心距，就能获得理想的啮合接触面积。

　　在工况适配层面，这类直驱齿轮输出电机适合中低转速、中等扭矩的连续运转或者间歇启停场景，齿轮采用直齿结构，加工成本低、装配对中方便，没有斜齿轮的轴向分力，不需要额外配置止推轴承来抵消轴向载荷，简化了电机内部的轴承选型。转轴两端的支撑轴承分别布置在转子前后侧，跨距覆盖转子重心区域，运转时转子的动平衡余量更容易控制，高速转动时的振动可以控制在较低水平。建模过程中所有配合面都按照实际装配关系定义：机壳和定子的过盈配合面、转子和转轴的压装面、齿轮和转轴的键槽配合面、端盖和机壳的止口配合面都做了清晰的分层，在做干涉检查时可以快速排查零件之间的碰撞问题，也能直接导出工程图用于后续的加工出图，结构细节完全贴合非标自动化设备里动力执行端的实际设计习惯，不管是做机构方案验证、传动链布局参考，还是做电机内部结构的教学演示，都能提供完整的结构参照。
