深沟球滚动轴承装配结构三维造型

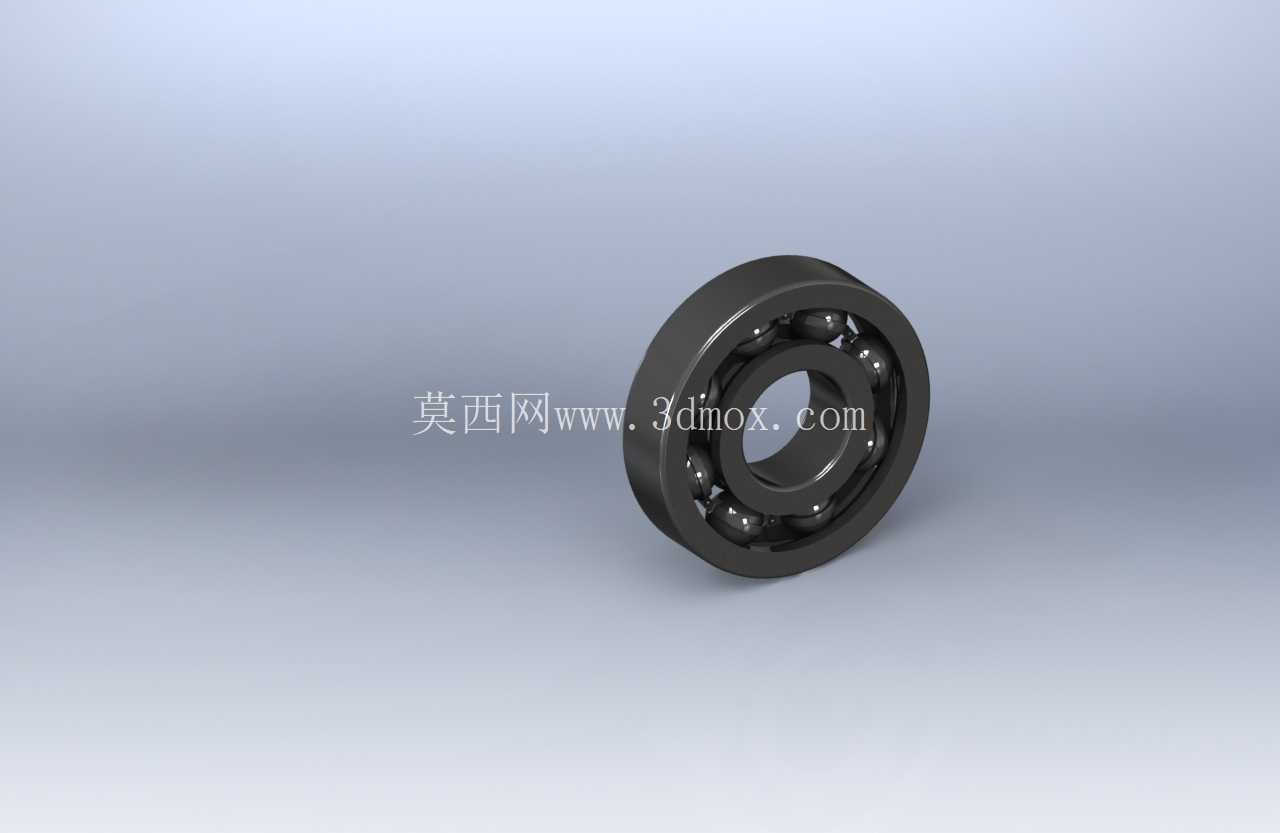

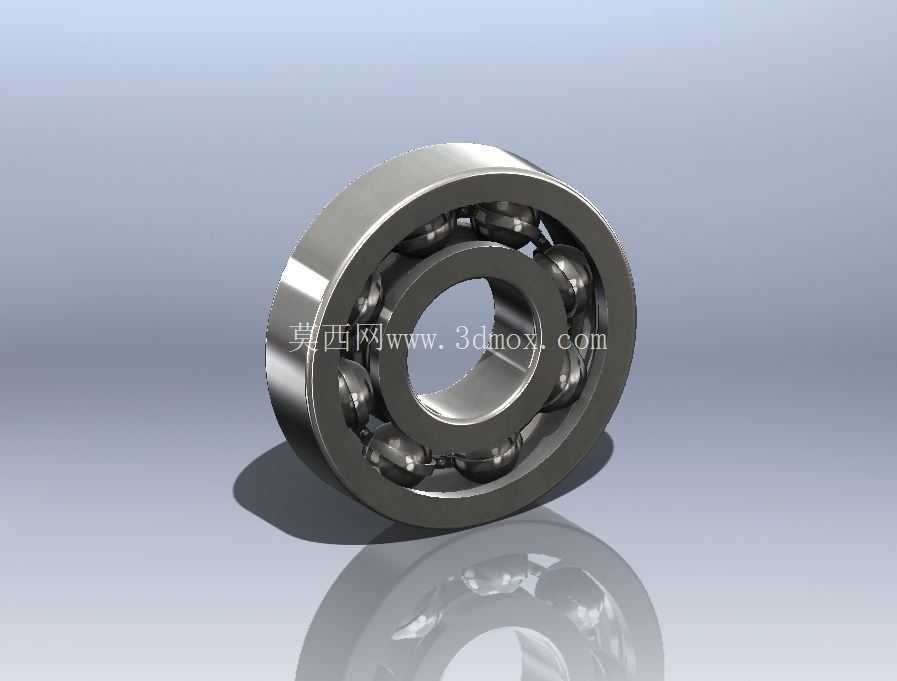

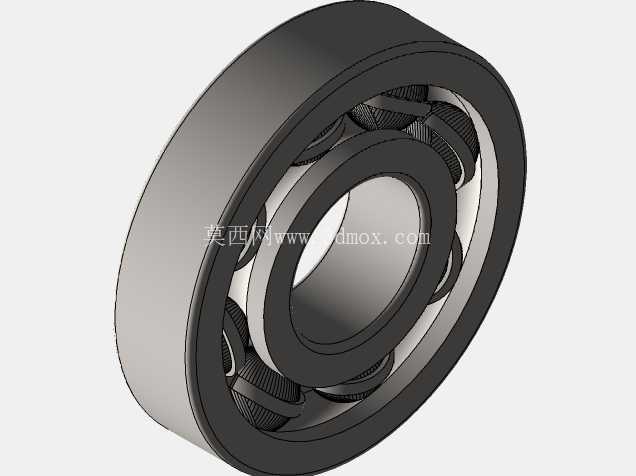

　　这套深沟球滚动轴承装配造型围绕旋转支承场景展开，完整呈现了内圈、外圈、滚动钢球与保持架之间的配合关系。轴承在设备中的核心作用，是在轴类零件相对机座旋转时承担径向载荷，同时兼顾一定比例的双向轴向载荷，把轴系运转过程中的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，从而降低功率损耗、减少发热并维持轴颈位置稳定。

　　从实际使用来看，这类结构广泛出现在中小型电机输出端、减速器高速轴、输送机辊筒、泵类支承、家电电机以及普通传动装置中。选型时通常先确认轴径与轴承座孔的边界，再核对额定动载荷、额定静载荷、极限转速和润滑条件。模型在造型上保留了轴承最典型的几何特征：外圈外圆柱面用于与轴承座孔形成过渡或过盈配合，内圈内孔用于与转轴轴颈配合；两端面构成轴向安装定位面，倒角则用于压装时引导装配，避免锐边划伤配合表面。

　　滚道是整个轴承受力的关键区域。内圈外侧和外圈内侧的弧形滚道并非简单圆弧槽，其曲率半径、沟道位置和接触角共同影响钢球与套圈的接触状态。深沟球轴承的沟道较深，钢球装入后能够在径向和轴向两个方向形成约束，因此在承受纯径向载荷时表现稳定，在轴系存在少量热伸长或安装偏差时，也能通过内部间隙吸收一部分误差。建模时需要重点控制滚道中心与轴承宽度中心的相对位置，若沟道偏置，滚动体在运转中会出现载荷分布不均，局部接触应力升高，进而带来噪声、温升和早期点蚀。

　　钢球作为滚动体，在装配中沿圆周均匀分布。其直径决定了滚道深度、套圈壁厚和轴承整体承载能力。钢球数量越多，单个滚动体分担的载荷越小，但球间距过小又会限制保持架结构空间，并增大润滑脂搅动阻力。保持架的作用在于将相邻钢球分隔开，防止滚动体直接接触；若没有保持架，钢球在公转和自转过程中会相互摩擦，接触点速度方向不一致，磨损和发热都会明显增加。造型中保持架采用兜孔包覆钢球的形式，兜孔与钢球之间保留适当间隙，使钢球能够自由滚动，同时在轴承启停和变速时维持均匀节距。

　　设计思路上，这类轴承强调标准化与互换性。外形尺寸通常围绕内径、外径、宽度三个主参数确定，安装边界还包括轴肩高度、座孔挡肩高度、圆角半径和配合公差。轴肩不能过高，否则拆卸工具无法抵住内圈端面；挡肩也不能过低，否则轴向定位面积不足。配合选择需要根据载荷方向、内圈或外圈是否旋转、载荷大小以及工作温度综合判断：旋转套圈一般采用较紧配合，防止套圈与轴或座孔之间发生蠕变；固定套圈可略松，便于安装和补偿热胀。

　　在三维结构处理中，套圈、钢球和保持架应按装配关系分层建立。内圈与轴的配合面、外圈与箱体孔的配合面需要保持圆柱度和同轴度；钢球应与内外滚道保持相切接触，不能出现穿透或明显脱离；保持架兜孔中心应落在钢球节圆上，节圆半径位于内外滚道接触位置之间。通过剖切或透明显示，可以检查滚动体是否完全位于沟道内，保持架是否与套圈挡边发生干涉，轴承端面与轴肩、挡肩之间是否留有合理接触区域。

　　从维护角度看，轴承内部空间还关系到润滑脂填充。滚动体与滚道接触区需要稳定油膜，脂润滑时腔体不宜完全填满，否则高速运转时搅拌阻力增大、温升上升；油润滑时则要考虑油路能否到达滚道和保持架附近。密封或防尘结构虽未在该装配中重点展开，但在整机设计时通常会与轴承外径、内径和宽度边界一起确定，以防止粉尘、水分进入并减少润滑剂流失。

　　该造型适合用于轴系布置校核、传动结构演示、装配干涉检查以及机械基础教学。工程师在调用此类标准件时，不应只关注外观轮廓，更要把载荷传递路径、配合面、定位肩高、拆装空间和润滑条件一并纳入设计。通过完整的装配关系，可以直观理解旋转轴如何通过内圈带动钢球公转，钢球又如何在外圈滚道约束下实现低摩擦支承，这对设备选型、轴系结构设计和故障分析都具有直接参考价值。
