直流轴流散热风扇整机结构设计

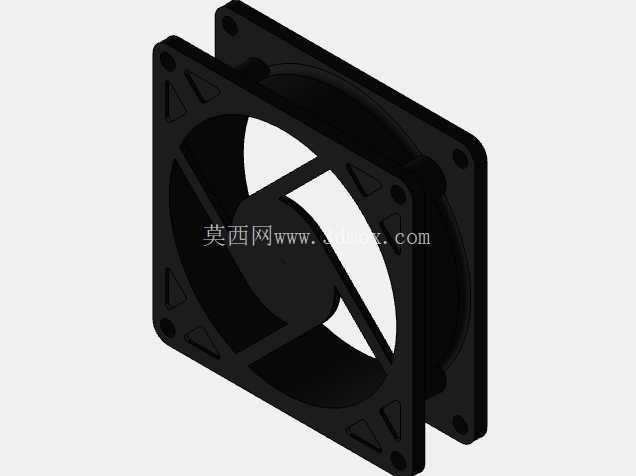

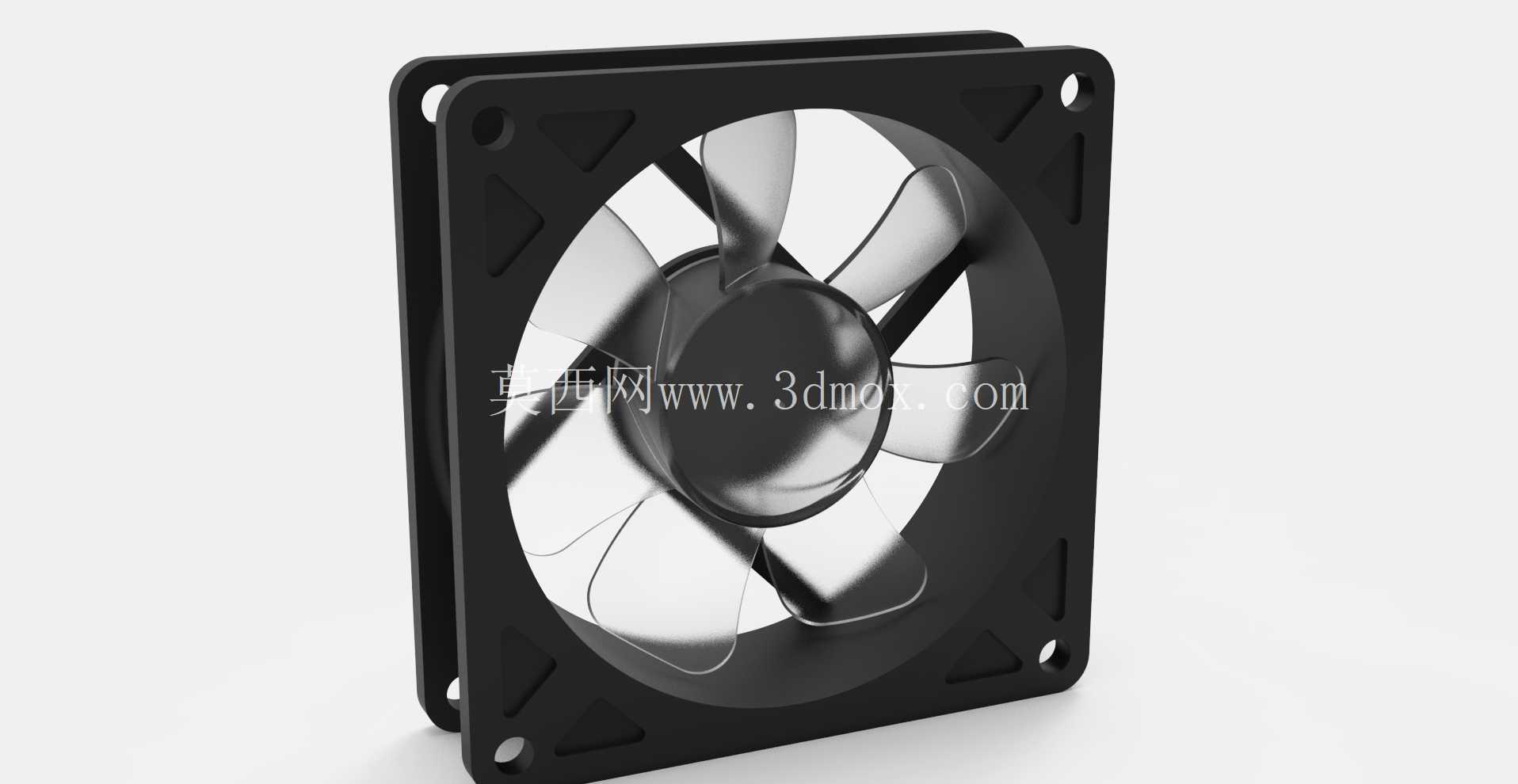

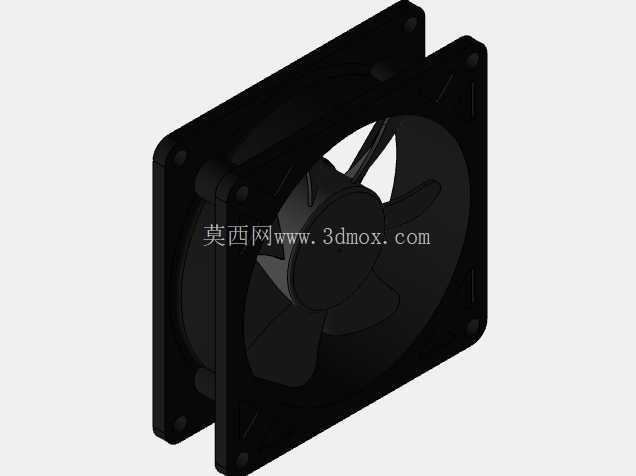

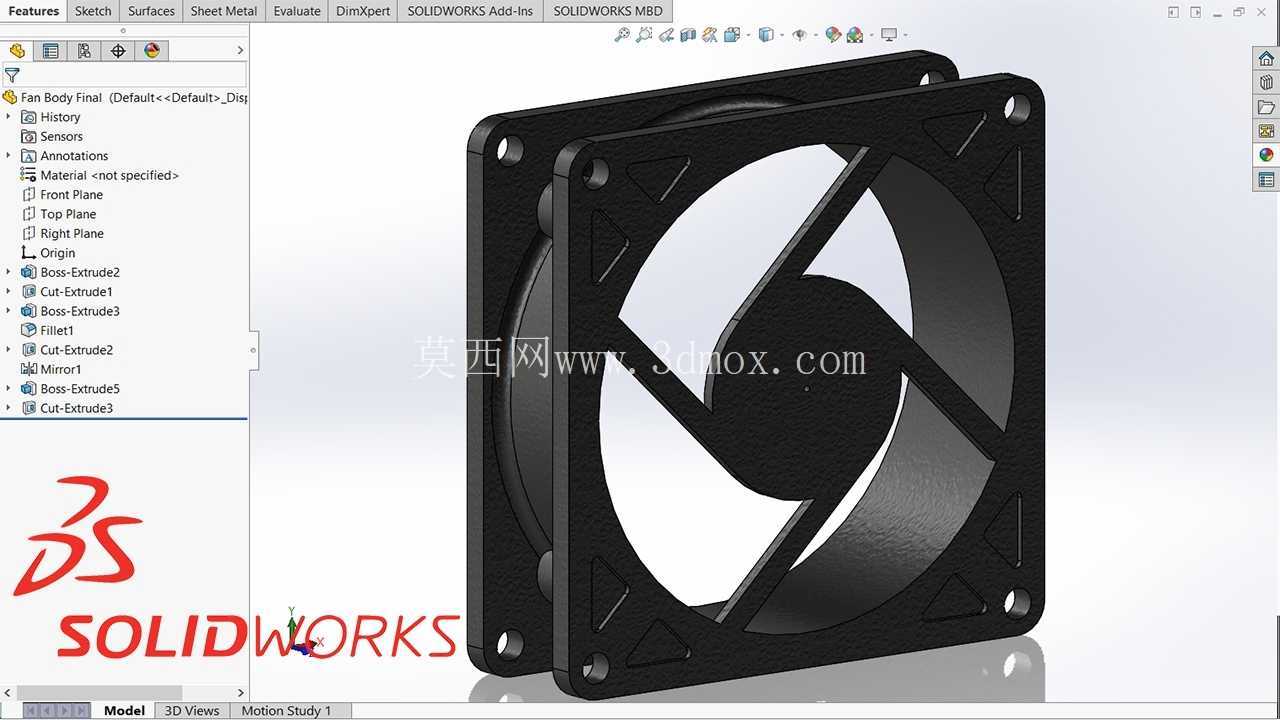

　　轴流散热风扇是工业电控柜、台式计算机主机、服务器机箱、通信电源机架以及小功率变频驱动装置里最常见的风冷执行部件，整套结构围绕“在有限安装厚度内持续驱动空气流过发热元件”这一核心目标展开。方形外框采用标准机箱风机的边界思路，四角预留贯通安装孔，孔位周边做局部加厚凸台，锁付螺钉时压力不会直接压在薄框壁上，能避免长期振动后框体出现微裂纹。外框内侧靠近扇叶外缘的位置设置导流环面，环面与叶尖保持均匀小间隙，间隙过大时叶尖处会出现气流回流，直接拉低送风效率，间隙过小则要考虑塑料件成型收缩、装配同轴度以及长期运转后的热膨胀余量，防止叶尖扫膛。

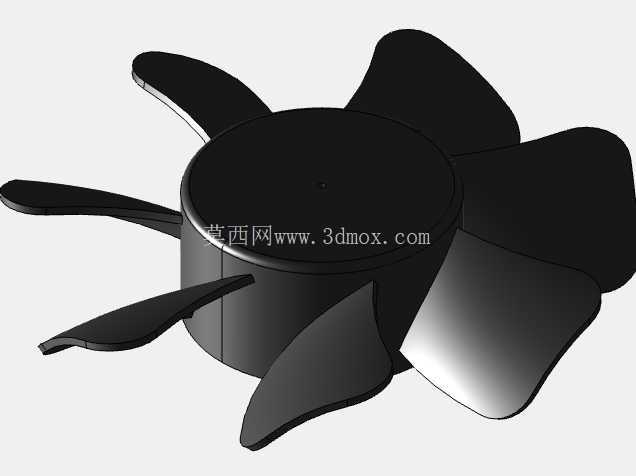

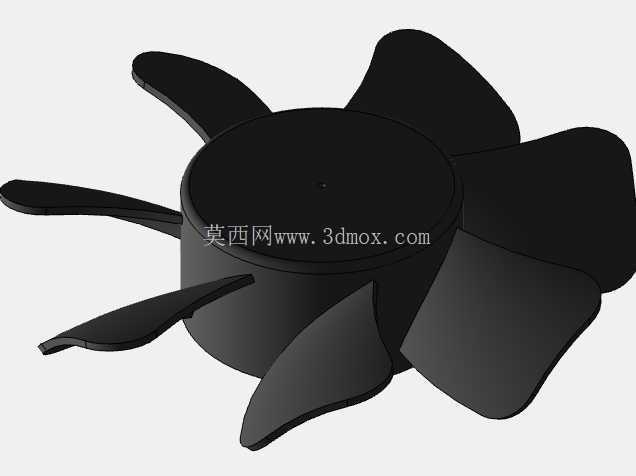

　　扇叶部分采用大扭角宽叶型布局，叶片从轮毂处平滑向外缘延伸，叶根位置厚度更大，用来承接电机转动带来的交变弯矩，叶尖区域逐渐减薄，降低转动惯量同时减小切入气流时的风噪。叶片曲面不是简单等角度扭转，进风侧前缘做圆滑过渡，出风侧后缘控制气流脱离位置，让空气沿叶道顺畅加压，减少叶片表面紊流脱落带来的低频噪声。轮毂内部预留无刷直流电机的安装腔体，定子、电路板、轴承位都藏在轮毂空间内，外轮廓做成圆弧导流罩，气流到达中心区域时不会被突兀台阶阻挡，可顺着轮毂曲面导向叶片工作面。

　　从安装边界来看，方形框体适配标准面板开孔，四角孔距匹配常规机箱风机的锁付尺寸，整机厚度控制在紧凑机架可以容纳的范围，既可以直接贴装在机箱通风面板上，也能够并列布置在服务器机柜的散热墙位置。实际选型时结构工程师需要核对三个边界：一是外框对角尺寸不能超出钣金开孔的避让范围，二是接线出线方向要和柜内走线槽匹配，三是扇叶旋转投影面后方不能紧贴电容、接线端子等凸起元件，预留出进气紊流空间。

　　设计过程中先确定风量和风压的工况需求：机箱内部芯片、功率管、电源模块的总热耗决定所需通风量，防尘网、散热鳍片、机柜通风孔带来的风阻决定风扇需要提供的静压，之后再反推叶片直径、转速、叶型扭角和电机功率。外框四角的三角形加强筋连接框边与中部导流环，既提升框体抗挤压能力，在密集堆叠运输时不容易变形，又不会遮挡有效通流面积。框体两侧的立面保留平整贴合面，安装减震胶钉或者橡胶垫圈时可以完全贴紧钣金面板，避免缝隙处产生漏风以及高频振动传递。

　　这类风机在实际设备里常年连续运行，结构设计还要兼顾动平衡与维护性：叶片沿圆周均布，单叶曲面误差会直接带来旋转振动，建模时保证每个叶身的曲面曲率、厚度分布完全一致，后续注塑成型后只需做小幅动平衡校正。轴承安装位在轮毂中心设计成同轴阶梯孔，前后轴承的同轴度得到保证，电机运转时轴系挠曲更小，寿命更长。外框材料通常选用耐热阻燃工程塑料，长期处于机箱内部温升环境下不易软化，扇叶同样采用韧性较好的塑胶材质，即使吸入细小灰尘颗粒也不容易出现叶尖崩缺。

　　在风冷系统布局里，风扇既可以作为抽风端将机柜内热空气抽出，也可以作为鼓风端向散热鳍片正压送风，三维结构建模时完整还原外框、安装孔、加强筋、叶片曲面与轮毂腔体，工程师可以直接将其放入整机装配中做干涉检查，核对钣金开孔、螺钉锁付空间、周边元件避让距离以及气流通道走向，不用再反向测绘样品尺寸。整套结构没有复杂异形机构，所有特征都服务于通风效率、安装可靠性与长期运转稳定性，是电子设备热管理设计中非常典型的通用风冷部件。
