五辐星形改装乘用车铝合金轮辋结构

项目分类:汽车 发布时间:2025-01-05 ID:885943
  • 五辐星形改装乘用车铝合金轮辋结构
  • 五辐星形改装乘用车铝合金轮辋结构
  • 五辐星形改装乘用车铝合金轮辋结构
  • 五辐星形改装乘用车铝合金轮辋结构
  • 五辐星形改装乘用车铝合金轮辋结构

  该轮辋结构面向乘用车辆行走系统的改装与替换场景,属于车轮总成中承担轮胎安装、载荷传递与制动部件避让的核心金属构件。在整车布置中,轮辋并非孤立外观件,而是连接轮胎、轮毂轴承、转向节、制动盘与悬架的关键界面:轮胎胎圈卡装在轮辋两侧唇边,车辆垂向载荷经轮辐、中心安装面传递至轮毂轴头,加速、制动和转向时产生的扭矩与侧向力也通过螺栓孔分布路径完成传递。

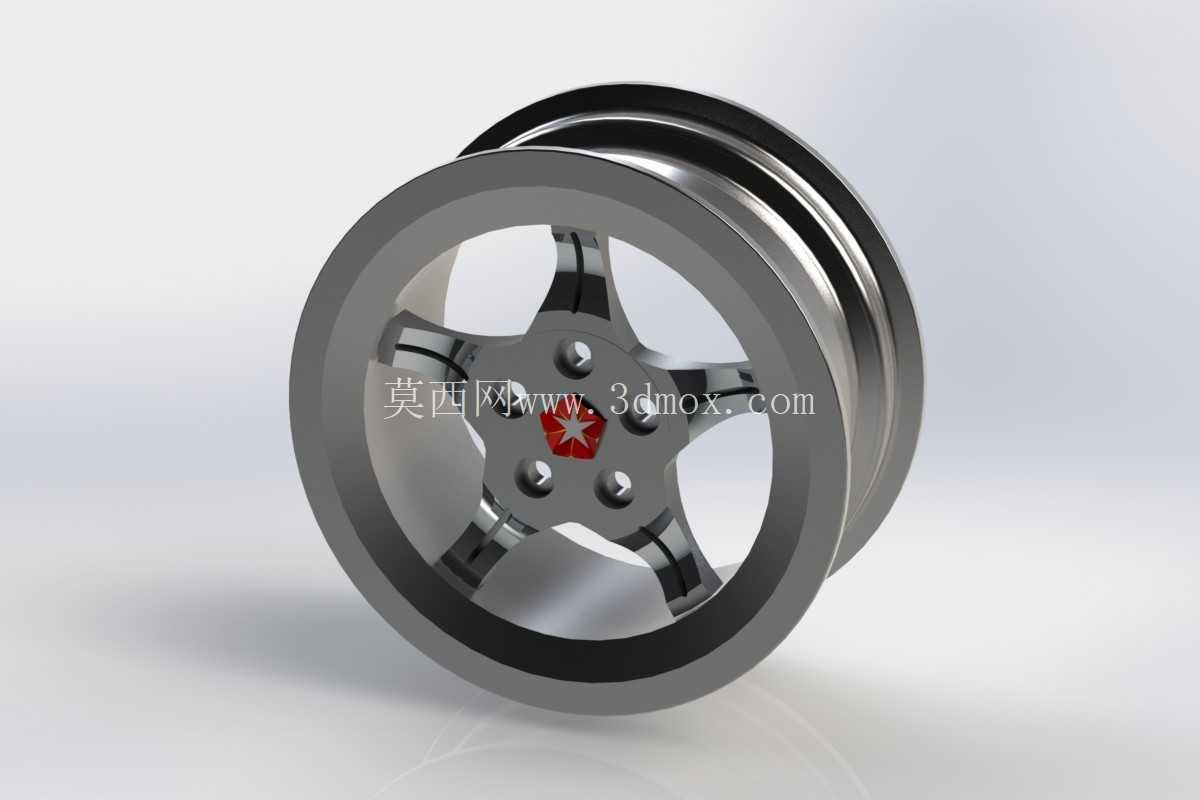

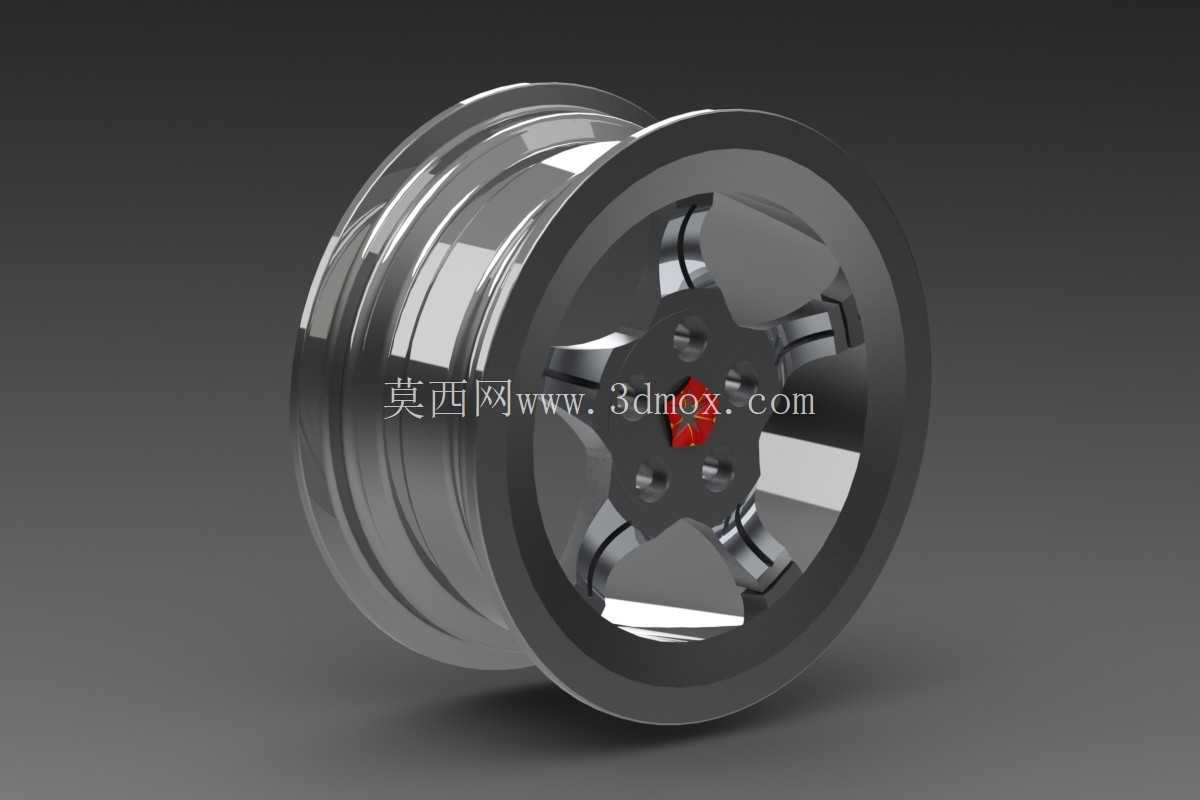

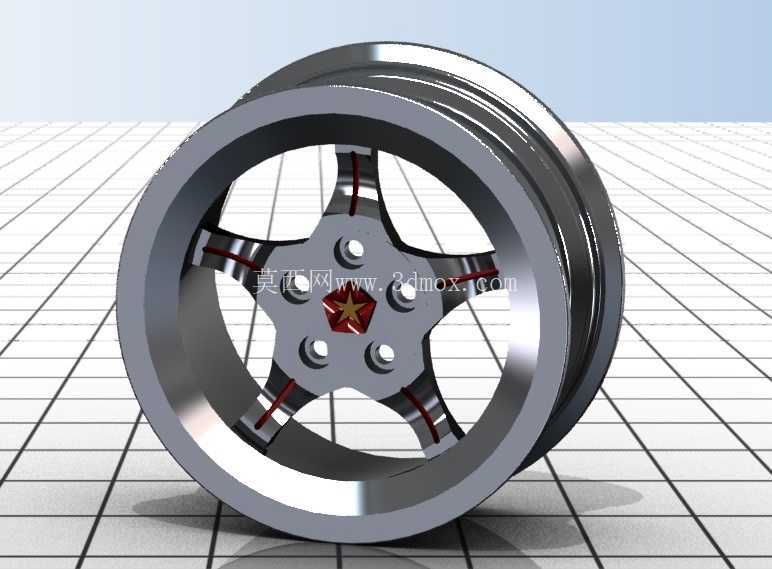

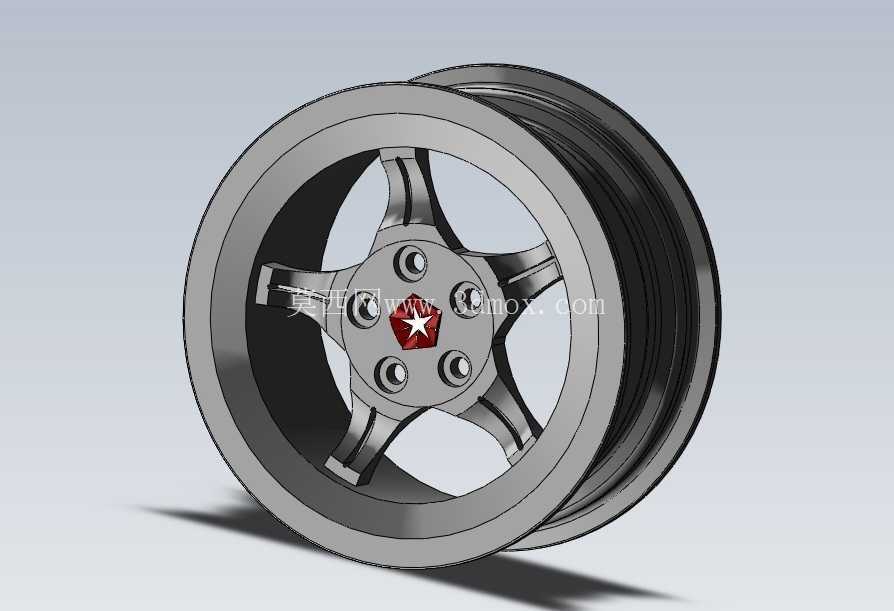

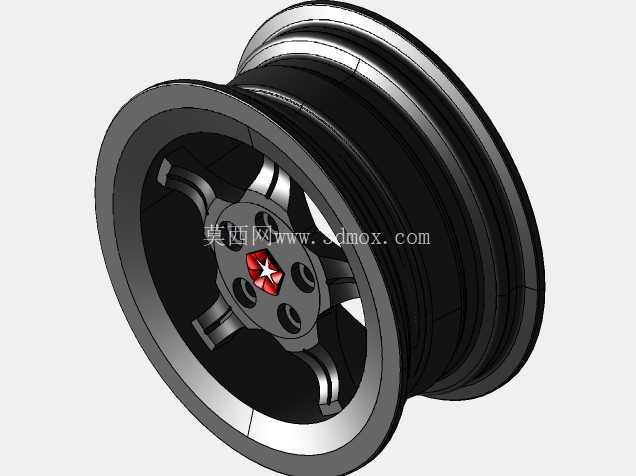

  模型采用五辐星形布局,五根辐条从中心安装座向外缘轮辋筒体放射延伸,辐条之间形成较大镂空区域。这种布置一方面减少材料填充,降低旋转质量;另一方面为制动盘、制动卡钳留出散热和拆装空间。轮辐截面并非简单等厚板状,而是沿受力方向呈现宽窄和厚薄过渡:靠近中心座区域承受螺栓预紧力与弯曲力矩,结构更集中;靠近轮辋筒壁处逐渐展开,以分散轮缘受到的冲击载荷。辐条表面的转折棱线既形成造型特征,也有助于提高局部刚度,避免薄板式结构在侧向力作用下产生过大挠曲。

  中心区域设置轮毂安装孔系,孔位围绕中心轴线按节圆分布,用于与车轴法兰或轮毂轴承座配合。中心孔需要与轴头定位直径匹配,安装时承担径向对中作用;周围螺栓孔则负责夹紧固定。建模时应重点控制孔系节圆直径、孔数、中心孔直径以及安装面平面度,这些尺寸直接决定轮辋能否装到指定车型上。若螺栓孔节圆与车辆轴头不匹配,即使外形尺寸接近,也无法安全安装;若中心孔过大而缺少可靠变径配合,高速旋转时可能产生偏心振动。

  轮辋外缘为容纳轮胎的环形筒体,包含外侧唇边、内侧唇边、胎圈座和轮槽等结构。胎圈座直径与宽度决定可适配轮胎的规格范围,唇边用于限制轮胎胎圈轴向脱出,深槽区域则服务于轮胎拆装。工程设计中需要关注轮辋宽度、名义直径、偏距和法兰面位置。偏距影响轮距变化与悬架运动边界,偏距过小会使车轮向外移动,可能造成轮胎与翼子板、减振器或悬架杆件干涉;偏距过大则可能使轮辋向内靠近制动卡钳和底盘部件。

  该结构在实际使用中要面对多种载荷工况。直线行驶时,轮辋主要承受车辆静载和路面垂向冲击;转弯时,侧向附着力通过胎圈座传递到轮辋两侧,轮辐和轮缘承受反复弯曲;制动时,轮胎与地面间的制动力经轮辋、螺栓连接区传至轴头,孔周区域会出现明显应力集中。因此,在三维结构处理上,螺栓孔周围、辐条与中心座交接处、辐条与外轮辋交接处均应保留连续过渡,避免尖锐凹槽和突然截面变化。

  外形建模可先以旋转方式建立轮辋筒体的基础回转轮廓,再通过草图绘制五辐星形放射结构,利用拉伸、切除和圆角命令形成辐条主体。中心孔、螺栓孔、气门嘴孔等特征应在整体曲面和实体关系稳定后添加,便于后续按不同车型参数调整。轮辋两侧唇边的圆弧、胎圈座斜面和深槽位置需要保持同轴关系,否则轮胎装配后会影响动平衡。辐条背面的减重腔可在保证安装面厚度和辐条根部强度的前提下设置,但不应削弱螺栓孔周边承压区域。

  安装边界校核时,需要将轮辋放入整车转向节和悬架总成中进行空间检查。外侧应确认轮胎最大转向角下不与翼子板、轮眉发生接触;内侧应确认制动卡钳、制动盘、防尘罩、转向拉杆和减振器筒身均有足够间隙。车辆满载跳动和极限转向组合工况下,轮胎与周围结构的间隙尤其重要。对于改装场景,还需关注轮辋外露程度对轮拱覆盖、飞溅防护以及轴承载荷的影响。

  该模型适合用于车轮结构教学、改装件外观评审、轮辋安装边界检查以及机械建模练习。通过该件可以理解回转体与放射状承载结构的组合方式,也能掌握中心孔、螺栓节圆、轮辋宽度、偏距、胎圈座和卡钳避让空间等工程要素之间的约束关系。
