特斯拉品牌标识立体造型摆件设计

　　这套立体标识造型的建模工作，最初是从品牌视觉落地的实际需求切入的，日常做工业设计配套时，经常会遇到展厅展陈、设备外观装饰、品牌周边摆件、生产线工位标识牌这类需求，很多人觉得标识建模就是拉个拉伸凸台，实际落地时要考虑的边界条件远不止平面轮廓复刻。先从安装场景说起，这类立体标识最常见的使用场景有三类：第一类是新能源汽车4S店的展厅背景墙装饰，需要把标识固定在烤漆墙面或者亚克力发光背板上；第二类是新能源相关实训设备、充电桩外壳的表面镶嵌装饰，要和设备外壳的曲面或者平面做贴合安装；第三类是桌面展示摆件、3D打印纪念周边，需要自带支撑底座可以独立放置。不同场景对造型的厚度、边角处理、背面结构要求完全不一样，不能只做一个单一的实体块应付所有工况。

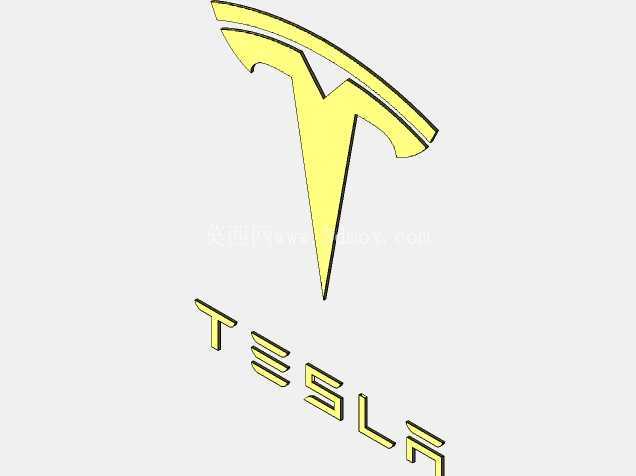

　　建模时首先处理的是上方T形标和下方字母标两个独立造型的轮廓精度，品牌标识的线条弧度有严格的视觉比例，T形标的顶部弧形不是标准圆弧，是多段样条曲线拟合出来的顺滑过渡，两侧的切角斜率、中间竖杆的收尖角度都要和平面视觉稿对齐，不能出现拉伸后线条变形、比例失调的问题。很多新手做这类标识的时候直接导入平面图片描线，容易出现轮廓锯齿、曲线拐点生硬的问题，正确的做法是先把平面矢量轮廓导入草图环境，对每一段曲线做曲率梳检查，把曲率突变的位置做顺滑过渡，保证后续拉伸、倒角之后，正面看的视觉效果和官方平面标识完全一致。

　　厚度设计上没有做统一的等厚处理，展厅墙面安装的大尺寸标识，整体厚度控制在15到20毫米，边缘做3毫米的C角或者R角倒角，一方面避免锐边划伤安装人员，另一方面倒角之后的侧边在灯光照射下会形成自然的高光边，立体感比直角厚板强很多；如果是镶嵌在设备外壳上的小尺寸标识，厚度要控制在3到5毫米，背面要预留0.5毫米的定位凸台，凸台尺寸比外壳上的预开孔小0.1毫米，做间隙配合，安装的时候可以直接卡入定位，再打胶或者用热熔柱固定，不会出现装歪、移位的问题。做桌面摆件的版本，会在标识底部额外加一块厚度8毫米的圆角矩形底座，底座的长宽比要和标识整体宽度匹配，重心落在底座中心范围内，哪怕用PLA材料3D打印出来，摆放的时候也不会出现前倾、侧翻的问题。

　　背面结构的处理很容易被忽略，墙面安装的大尺寸标识，如果做成实心实体，不管是 CNC 加工亚克力还是金属钣金折弯，重量都会过大，安装固定的螺栓负载很高，所以建模的时候会把背面做挖空处理，保留四周8毫米的侧壁，内部预留2到3个带安装孔的凸柱，凸柱的孔位对应墙面膨胀螺栓的位置，挖空之后整体重量可以降低60%以上，同时结构刚性完全满足使用需求，不会因为墙面轻微振动出现变形。如果是做发光标识的版本，挖空的内腔还要预留LED灯带的走线槽，背面留出穿线孔，边缘做遮光台阶，避免光线从侧边漏出来影响发光效果。

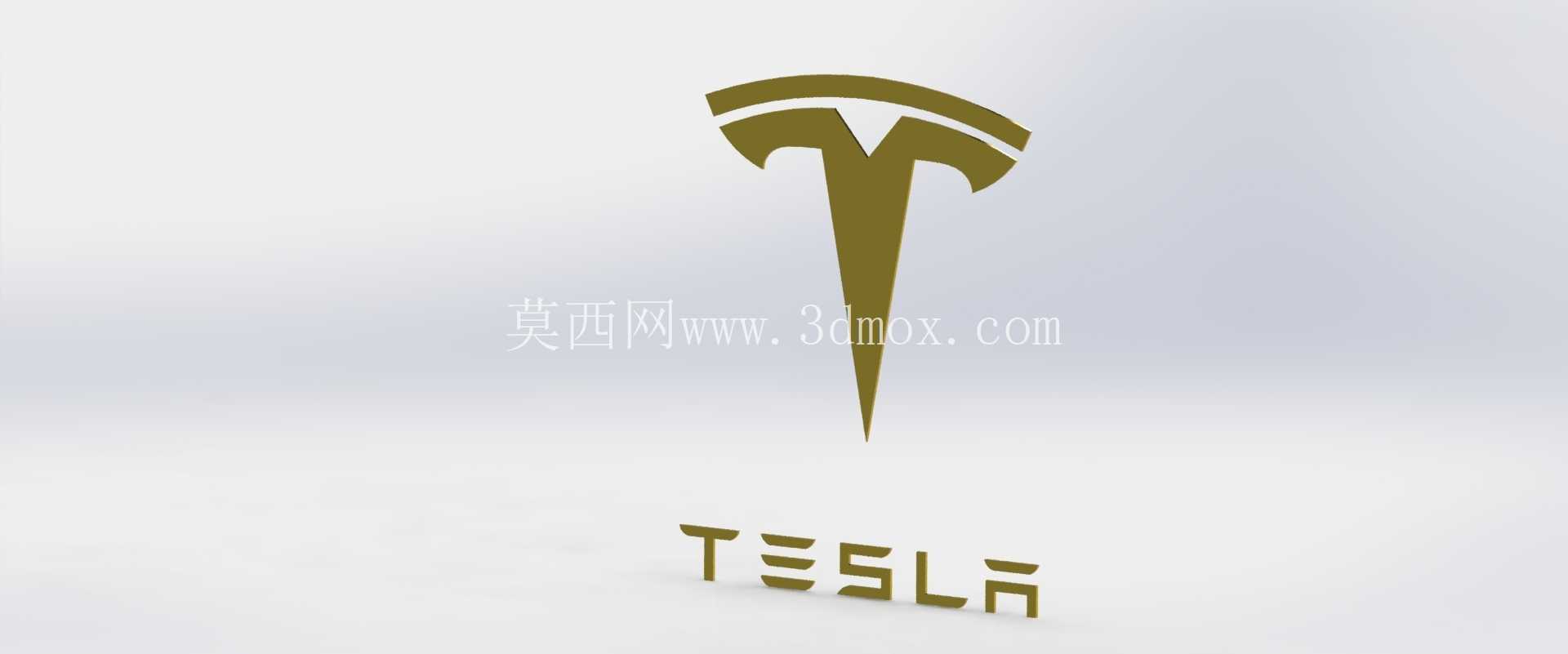

　　两个标识部件的相对位置也有讲究，T形标和下方字母标的垂直间距，不是随便拉开距离就行，要按照视觉重心对齐，T形标的中心竖线和下方TESLA字母的中心对称轴完全重合，水平方向的偏移量控制在0.1毫米以内，间距大小根据整体展示尺寸调整：大尺寸墙面安装时，两个部件的间距是T形标总高度的1/5，小尺寸桌面摆件时间距可以适当缩小到1/8，避免间距过大看起来两个部件脱节，间距过小又显得拥挤。

　　细节处理上，标识的所有正面棱线都做了极小的R0.5圆角，不要做尖锐的棱边，一方面后续做表面处理的时候，不管是喷漆、电镀还是阳极氧化，尖锐棱边容易出现漆层堆积、氧化层不均的问题，小圆角可以让表面涂层均匀附着；另一方面日常擦拭清洁的时候，锐边容易刮伤抹布或者划伤操作人员，微小圆角完全不影响标识的视觉辨识度，还能提升加工良率。如果是做金属材质的版本，还可以在标识的正面做轻微的拔模斜度，拔模角度1到2度，方便CNC加工或者压铸的时候脱模，不会出现侧壁划伤的问题。

　　安装边界的校核是出模型前必须完成的步骤，首先检查整个造型的最小壁厚，不管是挖空后的侧壁还是安装凸柱，最小壁厚不能小于2毫米，如果是用3D打印做树脂件，最小壁厚可以放宽到1.2毫米，避免打印或者加工的时候出现结构断裂。然后校核安装孔的位置距离边缘的距离，安装孔中心到标识外边缘的距离至少是孔径的2倍，避免锁螺丝的时候出现边缘开裂。如果是安装在曲面的充电桩外壳上，还要把标识的安装背面做随形处理，把背面的曲面和设备外壳的曲面做偏移匹配，保证粘接的时候整个背面完全贴合，不会出现局部缝隙、粘不牢的情况。

　　实际使用中这类标识还要考虑后续的维护更换，所以建模的时候所有特征都是参数化的，整体尺寸可以等比例缩放，不用重新绘制轮廓，不管是做10毫米高的设备铭牌小标，还是做1米高的展厅大标识，只需要修改全局缩放参数，再对应调整壁厚、倒角、安装孔的尺寸，就能快速生成适配不同场景的版本，不用重复描线建模，大幅提升后续同系列标识的设计效率。
