法兰连接式角型止回阀结构设计

　　在工业管路系统的三维设计工作中，止回阀属于看似结构简单却直接决定管网运行可靠性的基础元件，这款角型法兰连接止回阀的建模工作，核心是还原现场安装工况下的全部结构边界与功能逻辑，而非单纯绘制阀体外观。日常接触的给排水泵房、化工流体输送管线、压缩空气分站管路中，止回阀的核心作用是阻断介质反向回流：当泵组意外停机时，管网内带压的液体或气体会瞬间产生反向水锤，若无有效止回结构，反向冲击会直接打坏泵叶、导致上游介质倒灌污染储罐，甚至引发管路法兰密封面崩漏。这款阀采用90度角向通流布局，和直通式止回阀的安装场景形成明确区分：直通阀多布置在水平直管段，而角式结构可以直接对接垂直立管与水平支管的转角位置，省去管路中额外加装的90度弯头，既减少了两个法兰连接点的泄漏风险，也压缩了转角处的安装占用空间，在泵房紧凑排布、撬装集成设备的管路设计中，这类角式止回阀的选型优先级往往更高。

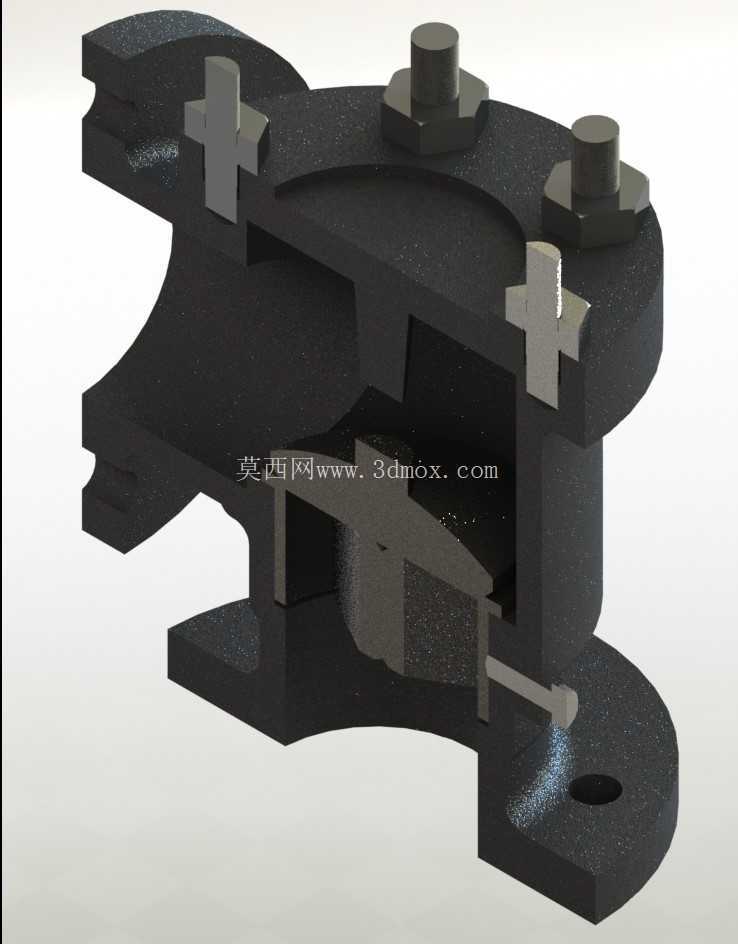

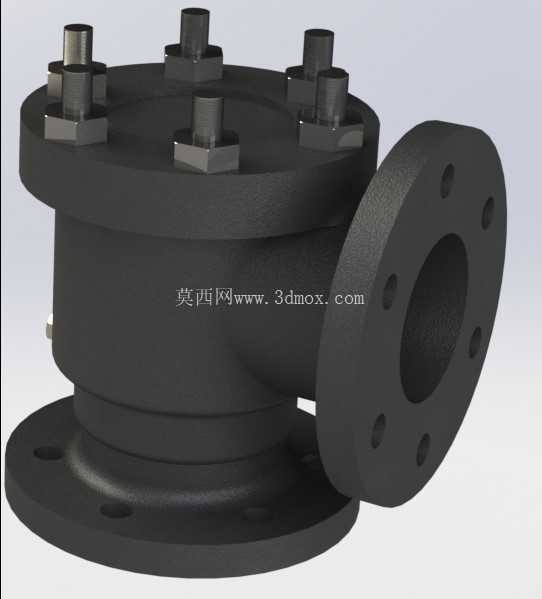

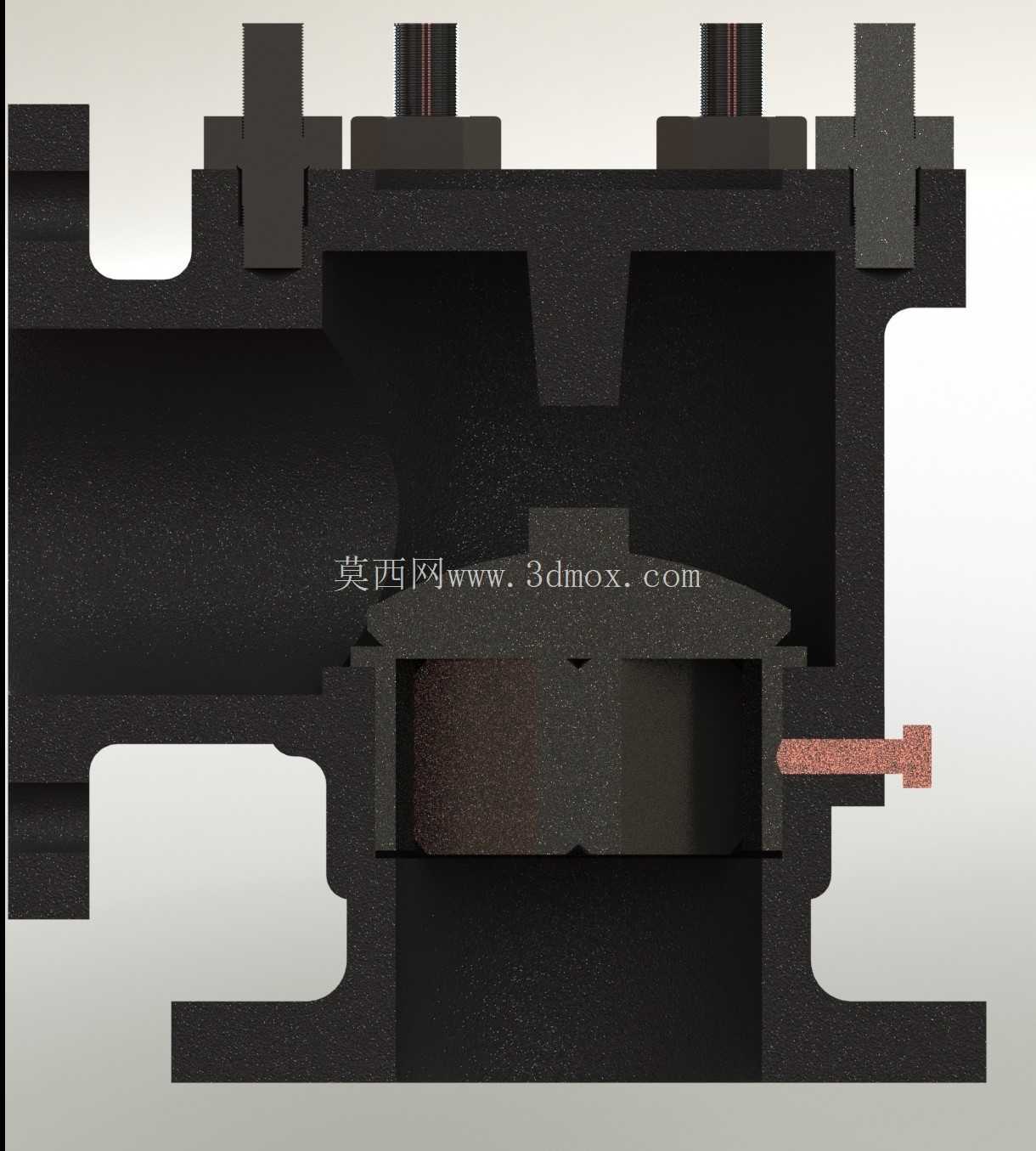

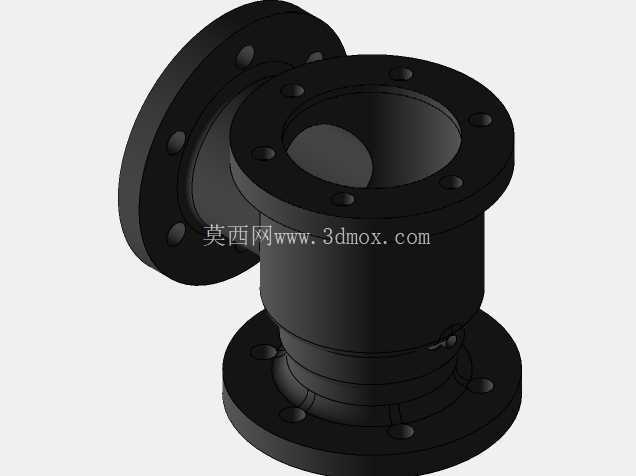

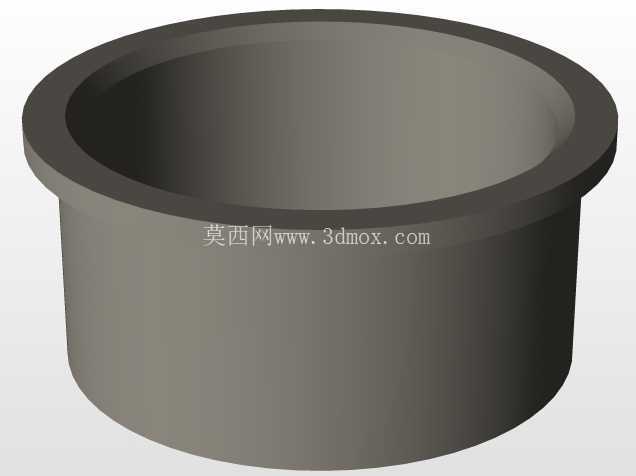

　　从结构拆分来看，模型完整还原了下方法兰、侧方法兰、主阀体筒腔、顶部阀盖、紧固螺栓组五大核心部分。两端的连接法兰均采用标准凸面法兰结构，法兰端面上均匀分布螺栓通孔，建模时严格对应公称通径下的法兰孔位分布圆直径、法兰盘厚度、密封凸台高度，现场安装时可直接和同压力等级的管道法兰配对，中间加装密封垫片后穿入螺栓紧固即可完成对接，不需要额外加工转换接口。阀体主体为铸造成型的筒状腔体，侧向出口与下部入口呈90度正交，腔体内部预留了足够的阀瓣启闭行程空间：介质从下方法兰正向流入时，流体压力会顶开腔体内的启闭件，阀瓣沿导向结构抬升，介质可以顺畅从侧向法兰流出；当正向流速降低、介质出现反向流动趋势时，反向流体的压力加上阀瓣自身自重，会推动阀瓣快速压合在阀座密封面上，直接截断反向流道。

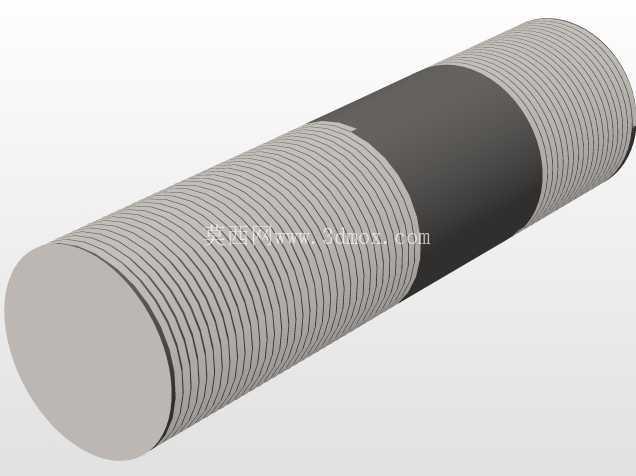

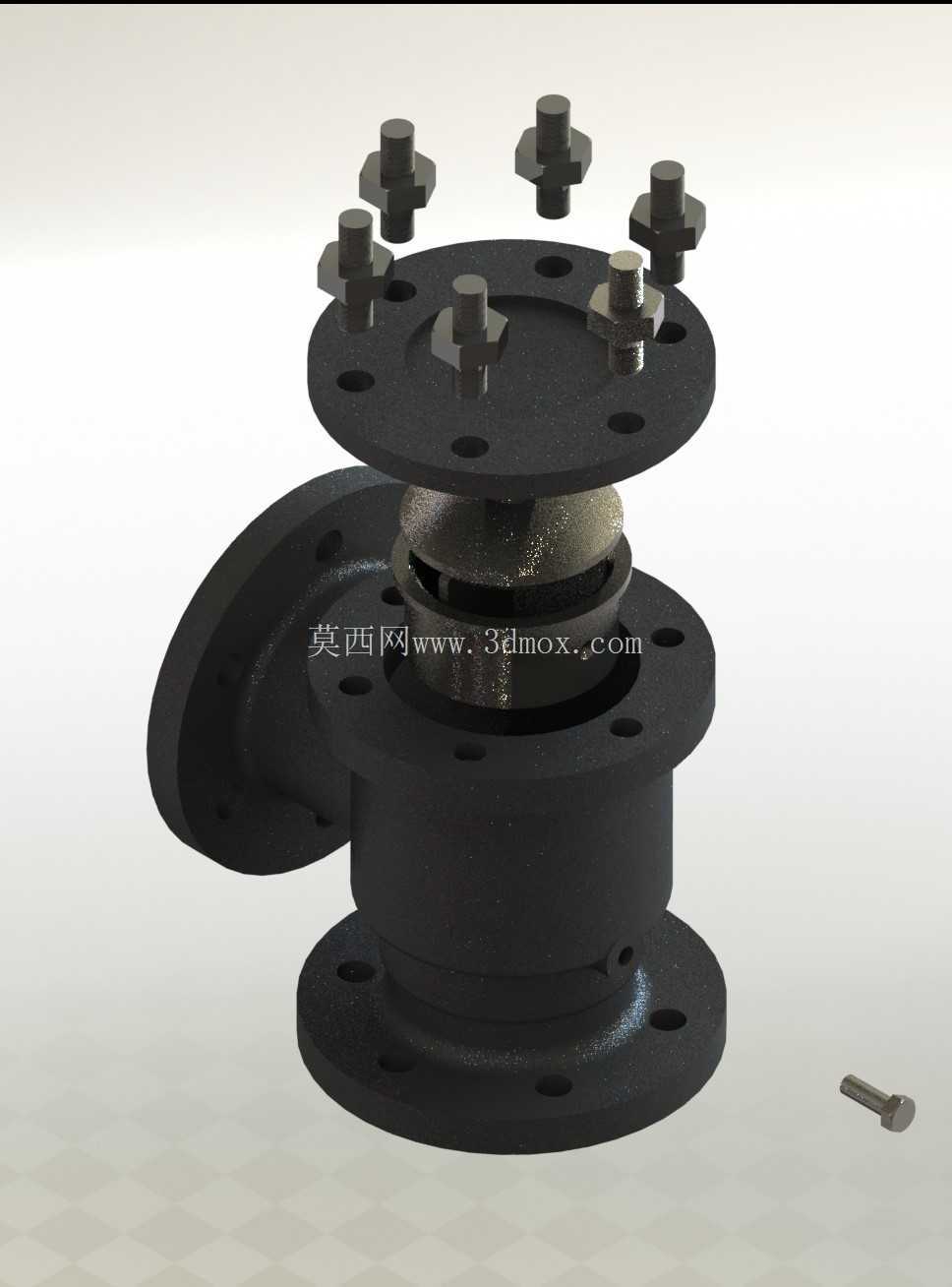

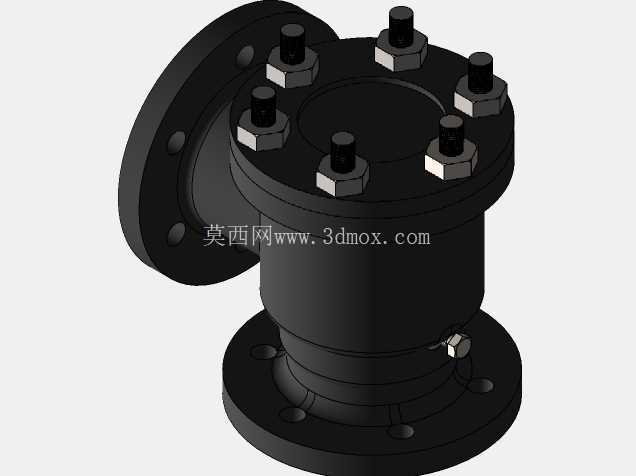

　　顶部阀盖和主阀体采用法兰式压盖连接，沿圆周均匀布置六组六角头螺栓与螺母，这种多螺栓均布的紧固方式，可以把阀盖的压紧力均匀分散到整个密封端面上，避免局部压紧力不足导致承压时出现外漏。和螺纹连接的阀盖相比，法兰压盖结构更适合中大通径、中高压力等级的管路工况：后期检修时不需要整体切割管路，只需拆开顶部螺栓即可取出内部阀瓣、密封件，检查阀座磨损情况、更换老化密封垫，维护操作的可达性更好。建模过程中需要特别注意几个安装边界尺寸：首先是下方法兰底面到侧方法兰端面的轴向距离，这个尺寸直接决定了管路转角处的预留安装空间，若三维布局时未准确还原，现场管路配管时会出现法兰孔位错位、管道无法对齐的问题；其次是顶部螺栓的最高突出高度，阀盖上方的螺栓顶端到阀体底部的总高度，需要预留出扳手拧动螺栓的操作空间，不能在阀正上方紧贴布置其他管线或设备框架，否则后期安装和检修时扳手无法就位；另外侧向法兰的外圆轮廓、螺栓孔的角向位置也需要和配对管路法兰完全匹配，角式阀的安装角度可以根据现场管路走向绕垂直轴线旋转，调整侧出口的朝向，但法兰孔位的分布必须符合管法兰标准，避免出现孔位跨中对齐的错误。

　　实际选型应用中，这类止回阀不需要外接操作机构、无需人工干预，完全依靠介质自身压力实现自动启闭，属于自动阀类的典型产品。在水泵出口端安装时，阀的安装方向必须和介质正向流向完全一致，阀体上通常会铸造流向箭头，三维布管时一旦方向装反，管路会被直接截断无法通流。和旋启式止回阀相比，这种角型结构的阀瓣启闭行程更短，关闭动作响应更快，能够在反向流形成初期就快速闭合，一定程度上降低水锤冲击的峰值；但同时也需要注意，阀体内腔的流道存在90度转向，介质流经时的局部阻力系数比直通式止回阀略高，在长距离输送、对管路压降要求严苛的工况下，需要在水力计算时纳入该局部阻力损失，避免泵组扬程选型不足。建模时还还原了铸件的过渡圆角结构，阀体法兰和筒身的衔接位置没有尖锐直角，均采用铸造圆角过渡，既符合铸件的工艺要求，避免铸造时出现应力集中开裂，也能减少流道内的湍流死区，降低介质冲刷阀体壁面的速率。整体结构没有复杂的精密传动零件，日常运行故障率低，在水、油品、低压气体等常规介质管路中都能稳定工作，是流体输送管网中不可或缺的安全保护类管路附件。
