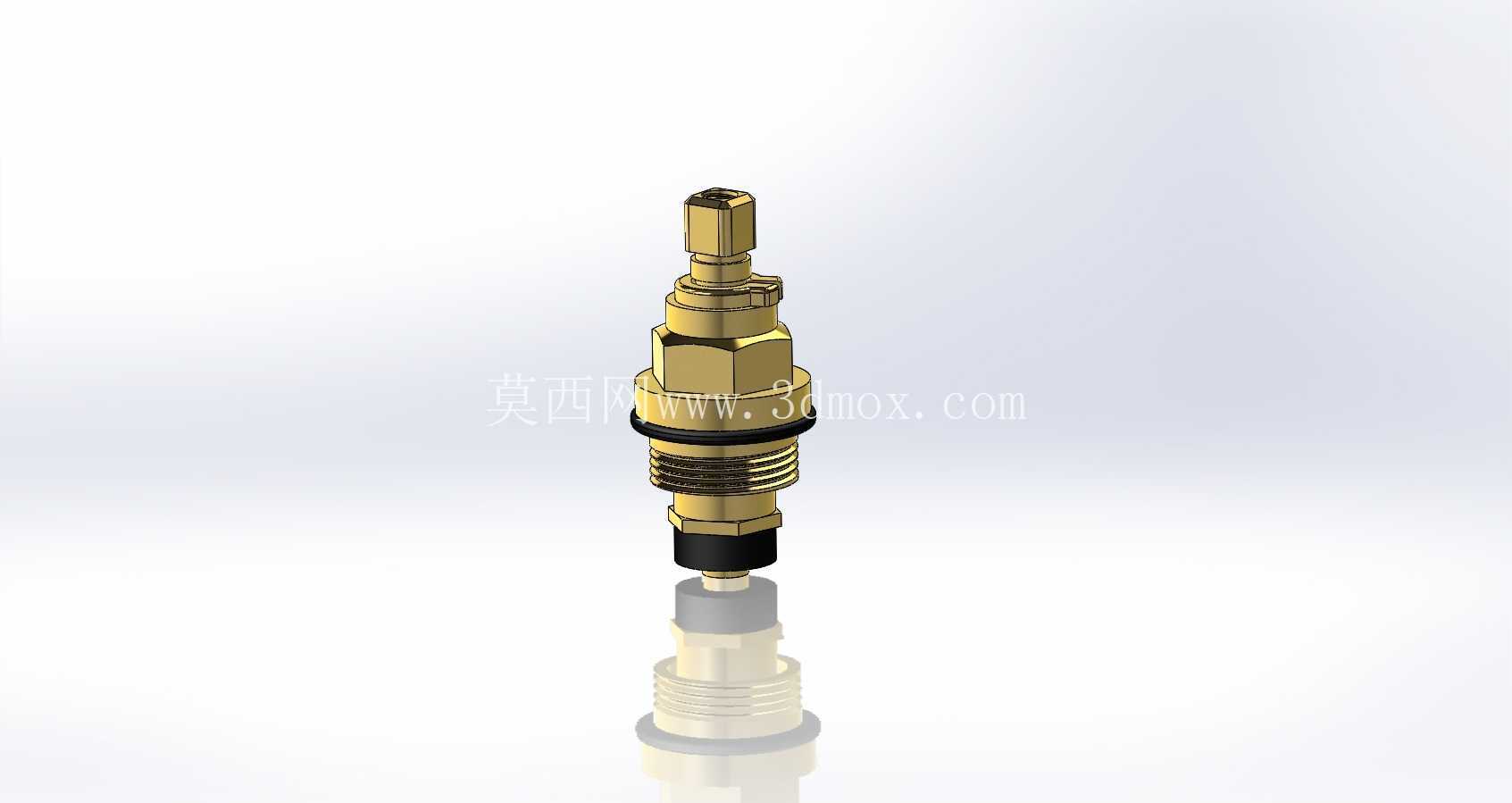

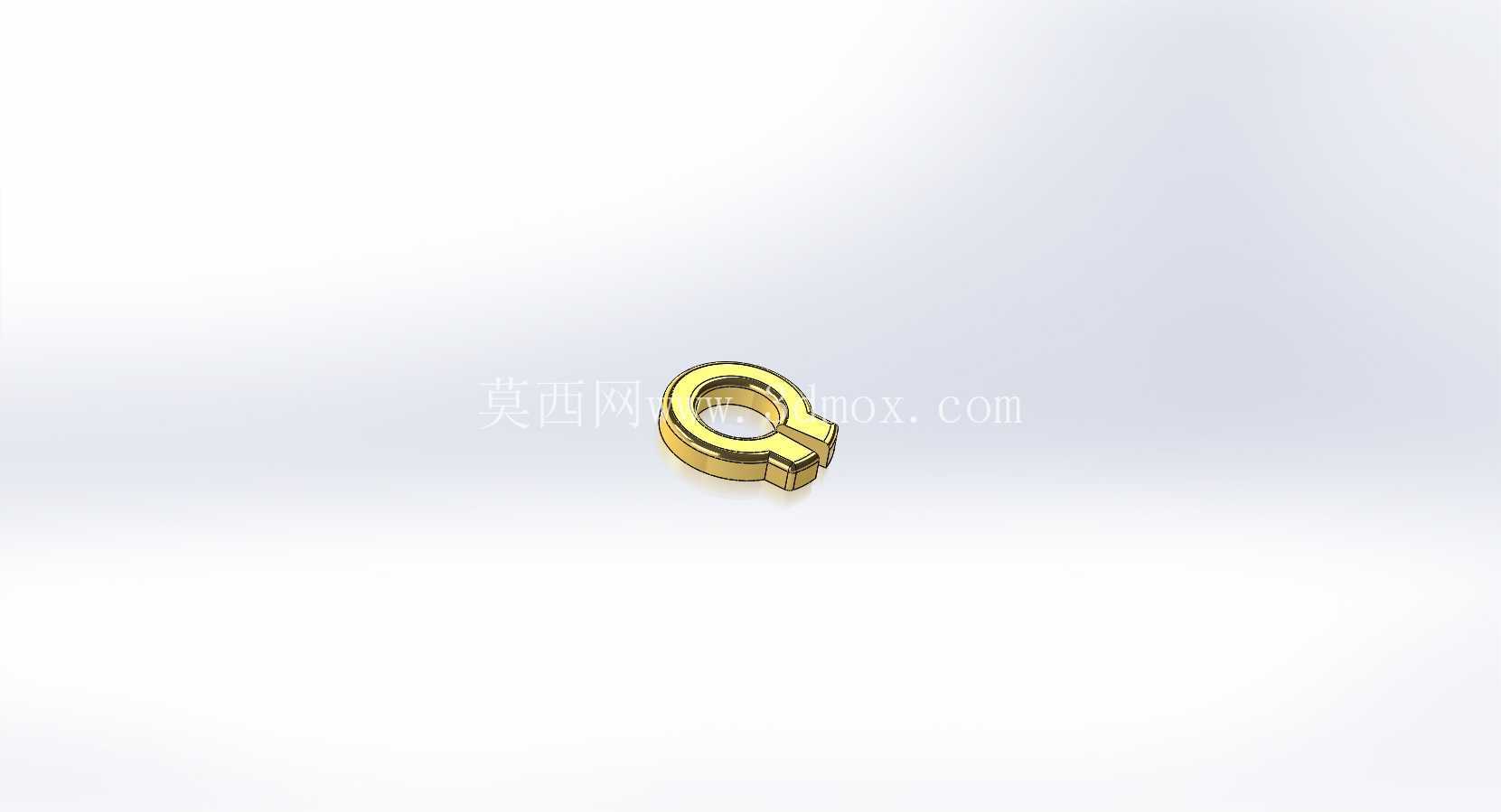

这套阀杆结构主要用于单柄或旋启式水龙头内部,是控制水路通断与流量调节的核心运动件。实际装配时,阀杆沿龙头本体的轴向装入,下端与密封垫、压帽及阀芯座配合,上端伸出龙头壳体并与手柄连接;操作人员转动手柄时,扭矩通过顶部方头传递至阀杆,阀杆再带动下端密封件相对阀座产生升降或压紧动作,从而实现进水通道的开启、关闭以及开度变化。在厨卫龙头、面盆水嘴、实验室用水点和小型给排水终端中,这类零件长期承受频繁启闭、水压波动和人工扳动载荷,因此结构细节不能只按外观件处理。

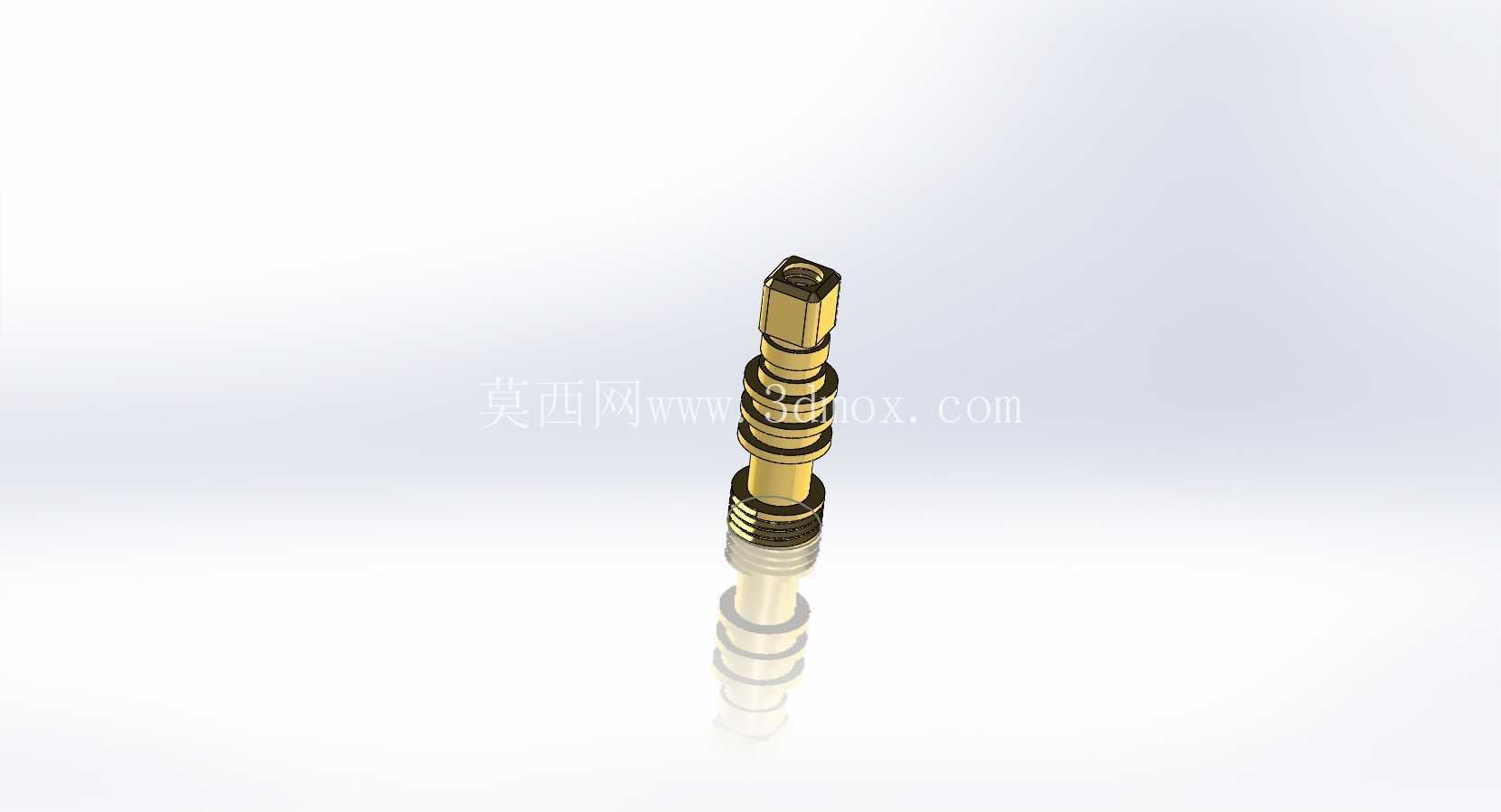

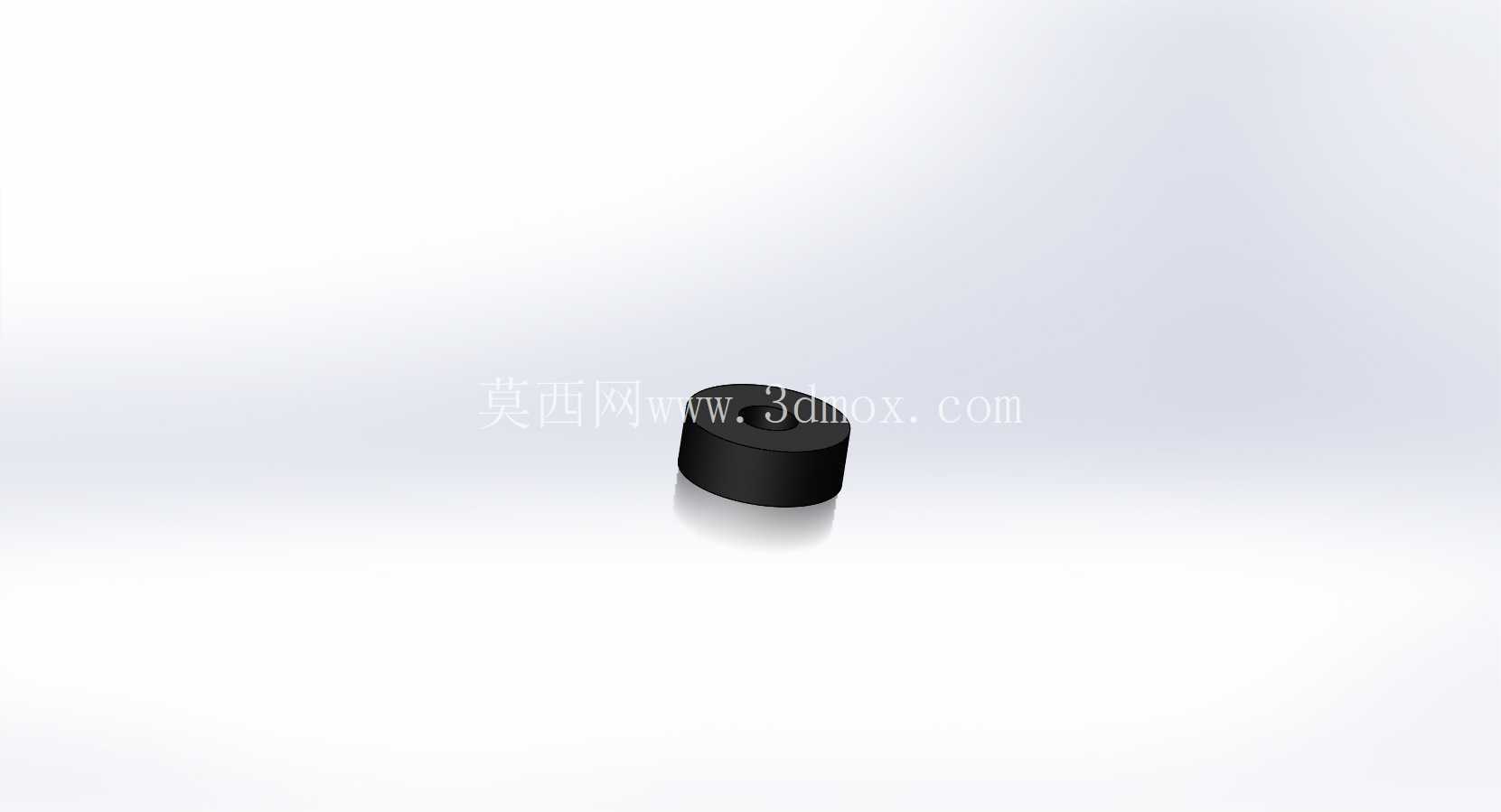

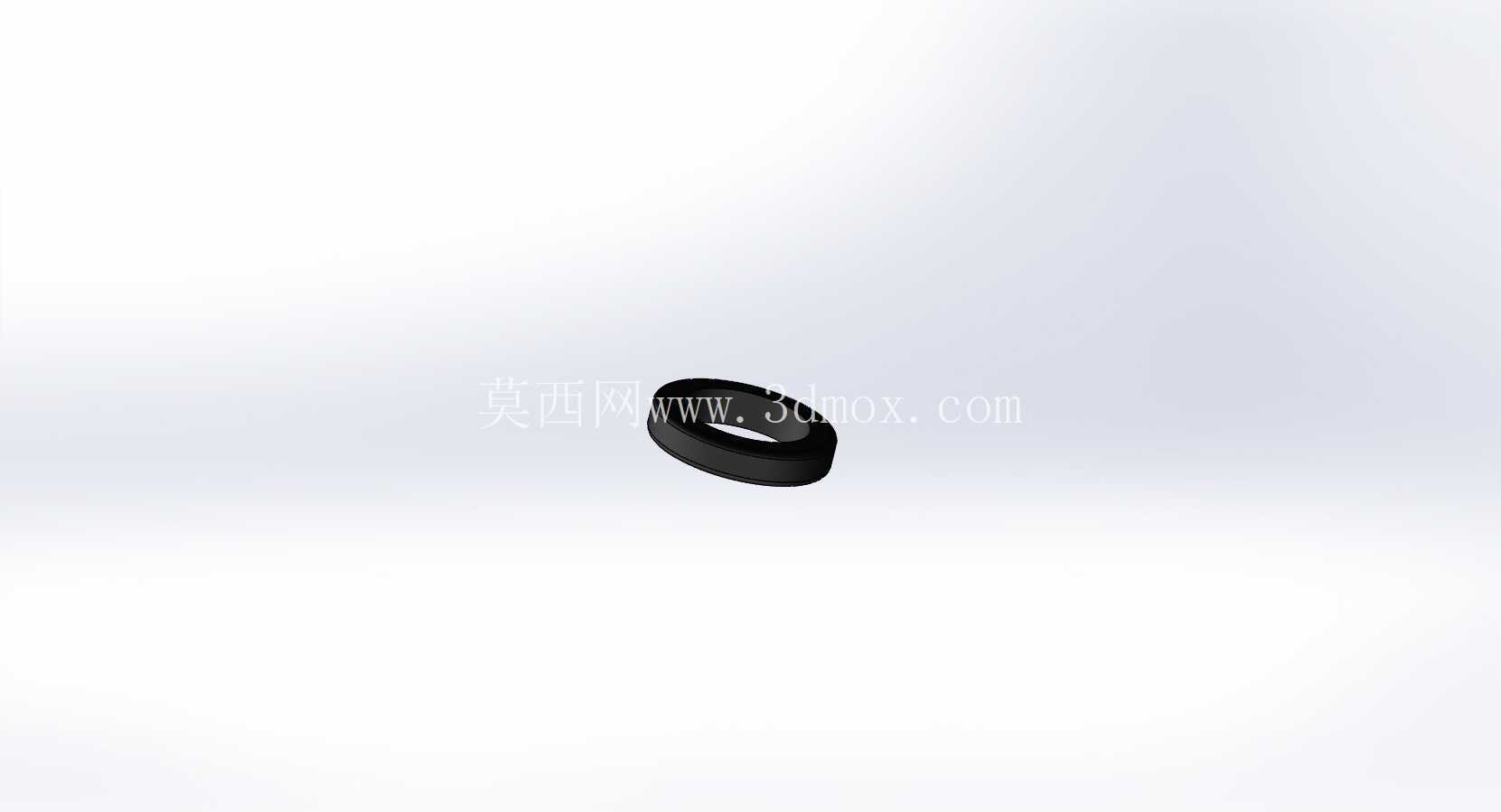

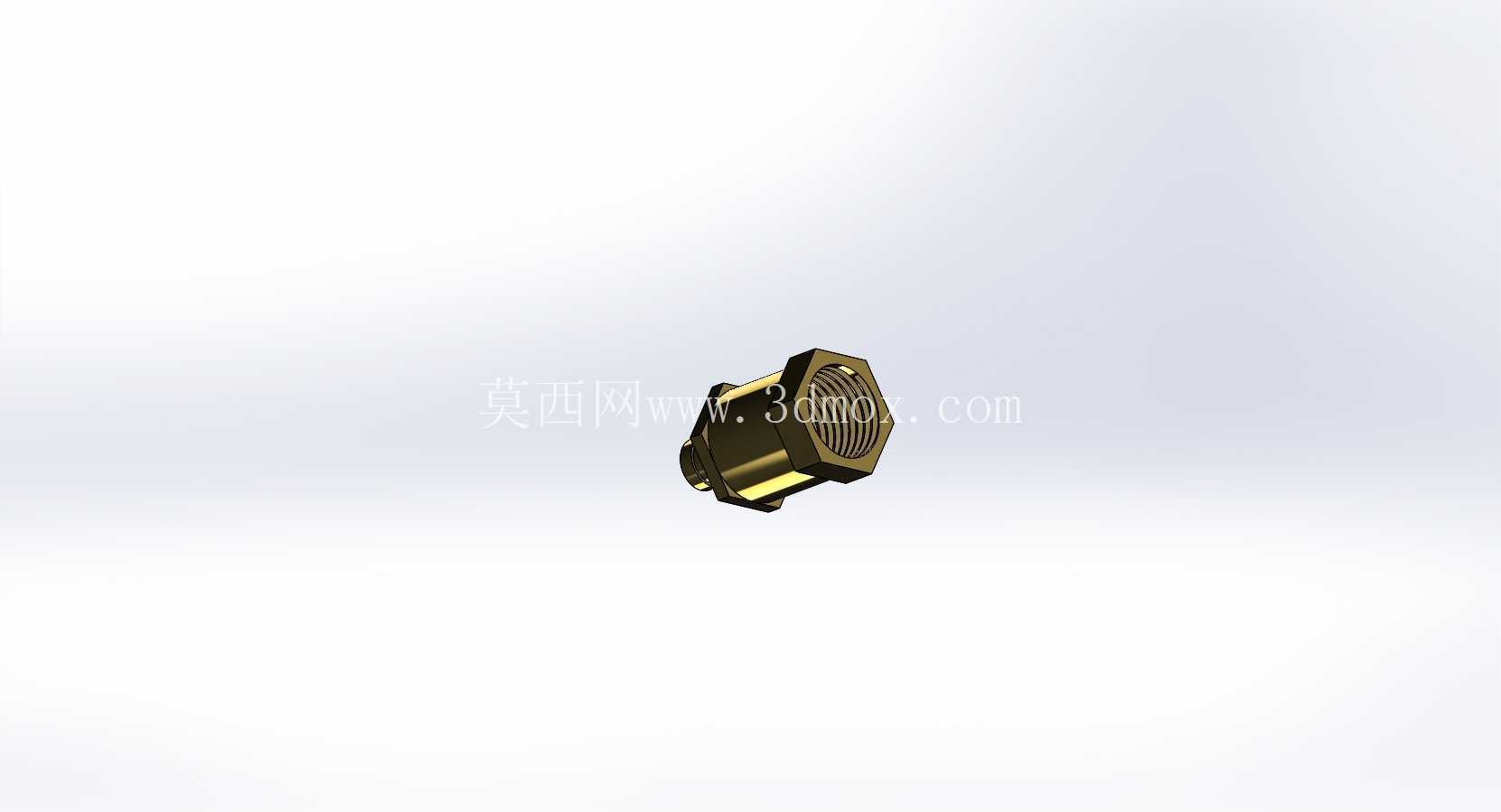

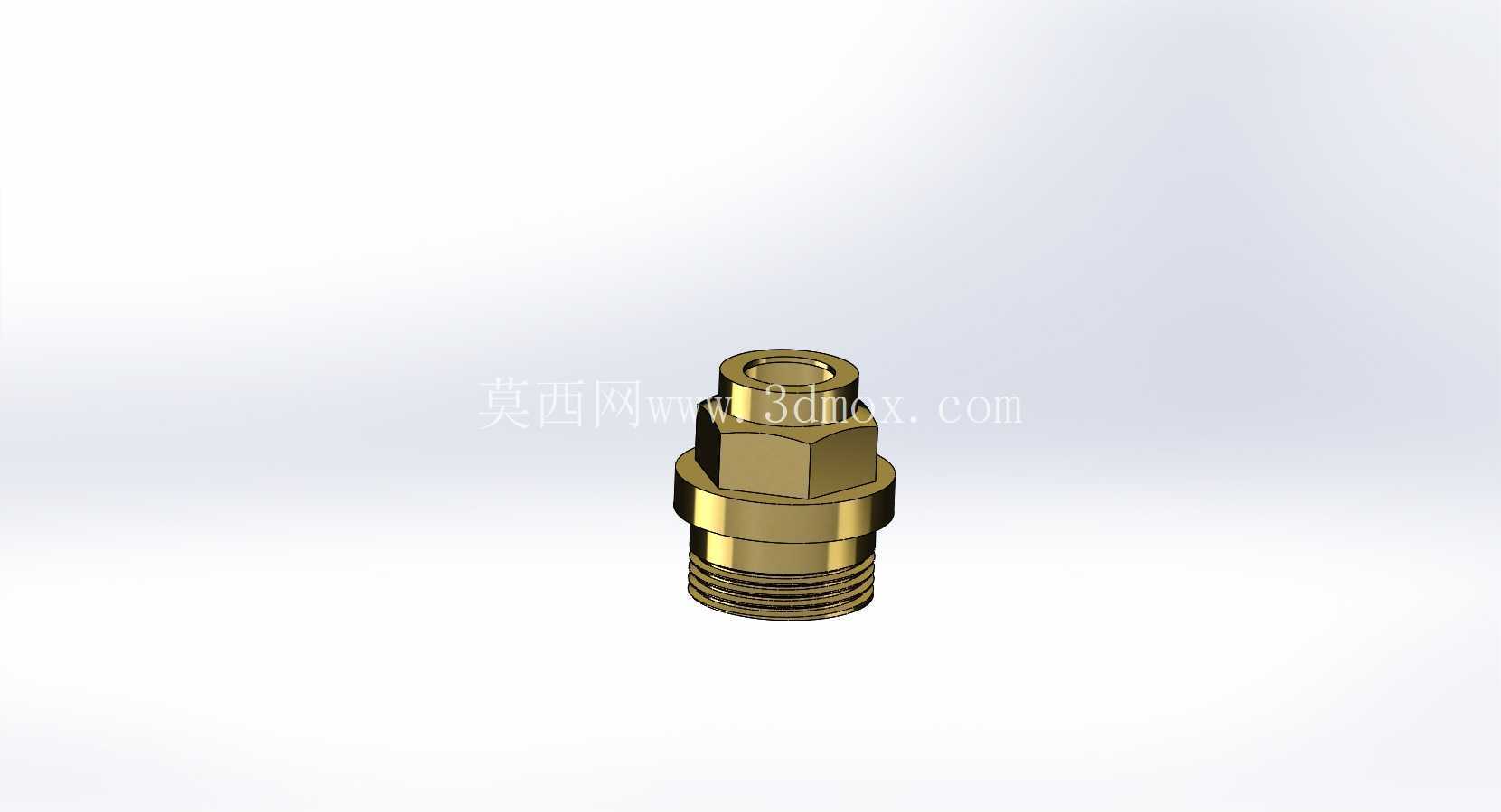

从功能拆分来看,零件上部采用近似方形的驱动头,方头两侧保留平直受力面,手柄套入后可减少打滑,并把操作扭矩较稳定地传入杆体。驱动头下方设置多级轴肩,不同直径段分别承担定位、限位、承托和装配导向作用。中段可见外螺纹区域,该区域与龙头本体或锁紧压盖配合,旋转过程中把圆周运动转化为轴向进给;螺纹附近的环形槽用于放置密封圈或填料,形成杆体与壳体之间的动密封边界,防止水压沿配合间隙向外渗漏。下部较细的连接端用于固定橡胶密封垫,密封垫端面在关闭状态下压向阀座,依靠接触压力截断水流。
建模时需要重点表达各段同轴关系。顶部驱动头、螺纹段、密封槽和下端垫座均围绕同一轴线布置,若同轴度偏差过大,实际装配会出现手柄转动卡滞、密封圈偏磨、关闭点偏移等问题。杆体上的台阶直径并非随意变化:大直径轴肩可承受轴向压紧力,窄槽负责容纳弹性密封件,螺纹大径与相邻光轴之间应留出退刀和导入空间,下端垫座则需要保证密封垫受压后不松脱。对于黄铜材质的水暖件,结构上通常利用铜材较好的切削性、耐蚀性和成形能力,在满足强度的同时减小截面冗余。

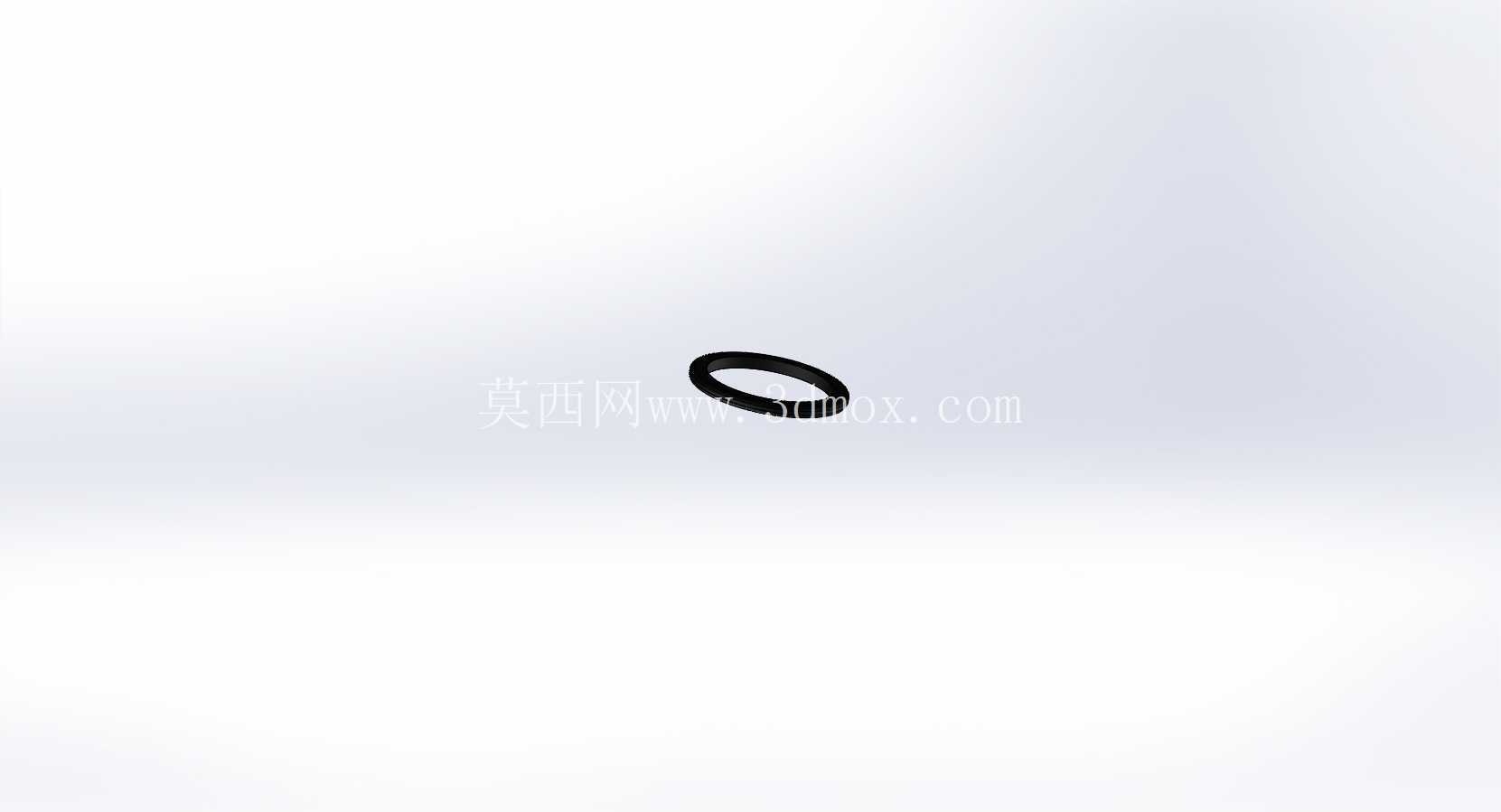

安装边界方面,阀杆的最大外径受龙头本体内腔和压盖孔径限制,螺纹段长度决定启闭行程,过长会导致密封垫过度压紧阀座,过短则可能无法完全断水。顶部方头高度要兼顾手柄嵌入深度与外壳装饰盖的避让,方头过小会在高频使用中产生圆角磨损,过大则影响龙头外观布局。下端密封垫的直径与阀座孔口直接相关,垫座端面应保持平整,使橡胶件受压均匀;环形密封槽的宽度和深度需要与所选O形圈或填料截面匹配,槽口边缘宜保留圆滑过渡,避免装配时割伤橡胶。
在维修场景中,这类阀杆常作为更换组件使用。水路出现滴漏时,问题可能来自下端密封垫磨损、杆部密封圈老化或螺纹压盖松动;因此三维结构中把密封件、压帽、阀杆和垫座分层表达,有助于维修人员判断拆装顺序。设计校核时还应关注手柄极限转角、阀杆升程、密封垫压缩量和壳体内部避让空间之间的关系:开启位置要保证流道不被杆端遮挡,关闭位置要使密封垫完整覆盖阀座,中间开度则应提供较平顺的流量变化。整体结构虽尺寸不大,但涉及扭矩传递、螺纹进给、动密封、端面密封和人工操作舒适性,是水暖终端中典型的精密机械配合件。
