小型十字轴式万向联轴器铰接结构

　　该万向节属于小规格十字轴式铰接传动部件，整体采用上下叉头配合十字销轴的经典布局，用于两根存在轴线夹角、工作中夹角会发生小幅变动的传动轴之间，补偿安装同轴度误差与运行过程中的轴系偏摆，在低速、中小扭矩的手动机构、工装夹具、小型传动台架、轻工设备操作杆、检测设备调姿机构中十分常见。

　　从实际使用场景来看，这类短节距万向节往往布置在操作输入端与执行端之间：比如手动换向机构的连杆转角传递、工装快换接头的偏置连接、小型试验台的扭矩引出端，当主动轴与从动轴无法保证严格共线，或者设备动作过程中两轴相对位置会随摆臂运动产生偏移时，刚性联轴器会产生别劲、卡滞甚至轴端弯曲，而万向节通过十字轴的两个正交回转自由度，可在夹角状态下持续传递旋转运动。

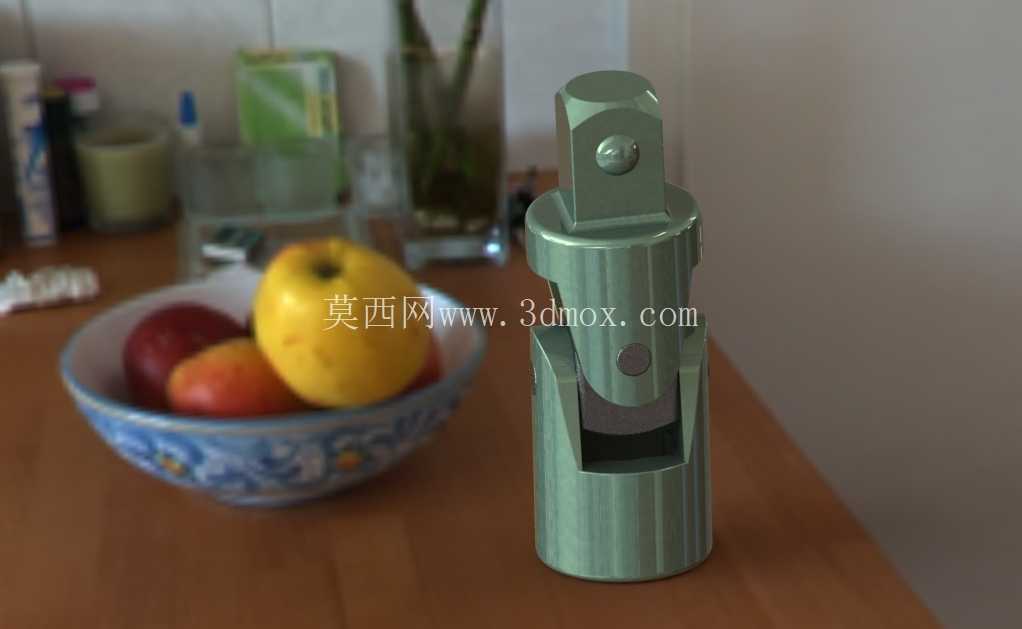

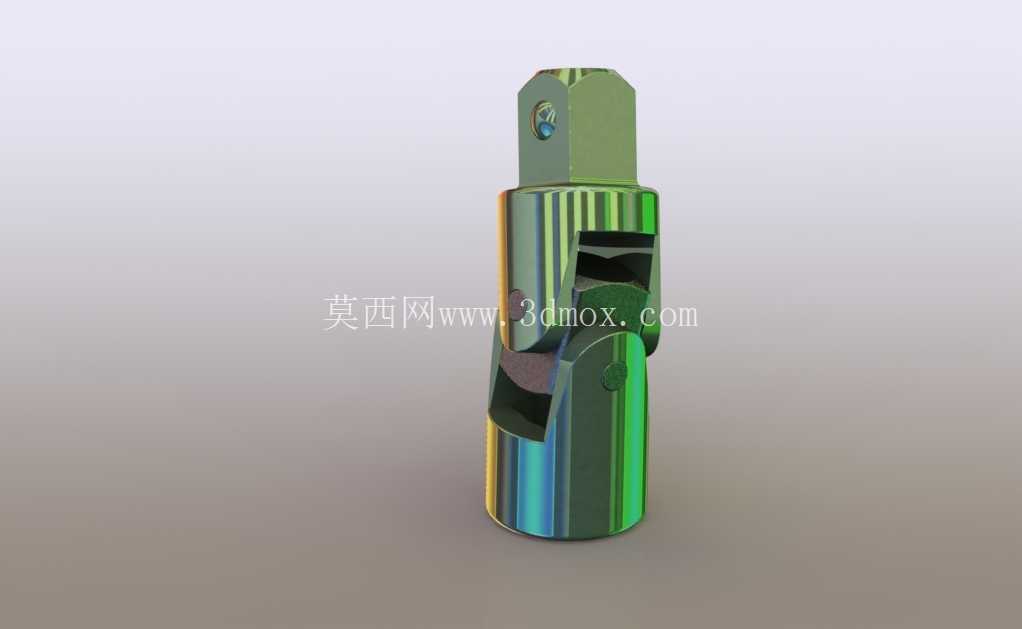

　　结构上，上下两端分别加工出带扁方与销孔的连接头，上端为外方榫结构，侧面开有横向销孔，可插入弹性圆柱销或开口销，与带对应方孔的外部构件实现周向防转与轴向定位；下端为圆柱套筒形式，内腔可容纳配对轴端，侧壁同样预留销孔用于穿销锁止。中间部分为两个U形叉耳，叉耳之间夹持十字轴本体，十字轴的四个轴颈分别嵌入上下叉头的对应孔位，形成两组互相垂直的转动副，这也是万向节能实现空间角度补偿的核心：一组回转副允许节体在竖直平面内弯折，另一组回转副允许在水平平面内弯折，两个自由度叠加后即可覆盖一定锥角范围内的任意偏斜方向。

　　设计思路上，该件优先保证铰接处的接触强度与转动灵活性：叉耳的壁厚在整体外径中占比合理，既避免叉臂在扭矩作用下张开变形，又不会因实体过多增加不必要的转动惯量；十字轴的轴颈长度与叉耳孔深匹配，装配后轴颈端面不超出叉耳外轮廓，防止运转中与周边机架发生磕碰。销轴与叉耳孔之间可根据使用需求选择直接间隙配合、加装铜衬套或者滚针轴承：低速手动工况下直接采用钢件配合并填充润滑脂即可满足寿命要求，若用于转速较高、连续运转的场合，则需在十字轴轴颈处增设轴承并在叉耳外侧加工油封槽，防止润滑脂泄漏与粉尘进入磨耗配合面。

　　安装边界方面，该万向节整体呈短圆柱状，最大外径为下部套筒的外圆尺寸，总高度由两端连接头与中间叉体叠加而成，布置时需要在节体周围预留足够的摆动空间：当两轴夹角达到允许最大值时，上下叉头的外缘会扫过一个锥形区域，机架、护罩等相邻零件不能侵入该区域，否则会在弯折过程中发生干涉。两端的销孔轴线需要与配对轴端的孔位对齐，穿入销钉后要保证销钉两端不突出连接头外圆过多，若采用开口销锁紧，需将开口销尾部分开贴紧端面，避免高速回转时甩出。方榫连接的一侧要注意方头与方孔的配合间隙，间隙过大会造成回转回程空程，影响传动精度，间隙过小则装配困难且在偏角状态下容易卡死。

　　工程建模时，需要重点保证十字轴四个轴颈的同轴度与正交度：两对轴颈的轴线必须严格垂直且相交于同一点，该交点即为万向节的铰接中心，若中心偏移，会造成转动时两轴瞬时传动比波动增大，引发振动与附加弯矩。叉耳上的两对安装孔也要分别与十字轴轴颈形成对应配合，孔的轴线同样需要交汇于铰接中心。外观上该件金属质感强烈，各棱边做了小倒角处理，既去除加工毛刺，也降低热处理与受力时的应力集中，整体结构紧凑，没有多余冗余特征，完全服务于偏角扭矩传递这一核心功能。
