叉形铰接连接耳板机械结构

　　该零件为典型的叉形铰接连接构件，在各类需要实现销轴铰接、活动连杆传动的机械结构中应用十分广泛，常见于轻工自动化输送线的连杆摆臂、小型工程机械的操纵拉杆、工装夹具的活动压臂、户外设备的可调支撑脚以及各类需要实现相对转动的机械连接节点中。这类构件的核心作用是在两个独立机械部件之间建立可绕销轴转动的刚性连接，既能够可靠传递轴向拉力与小幅剪切载荷，又可以允许被连接部件之间存在设定范围内的摆角，补偿装配过程中产生的微小位置偏差，避免刚性硬连接在设备运行振动过程中出现应力集中、焊缝开裂或者螺栓断裂的问题。

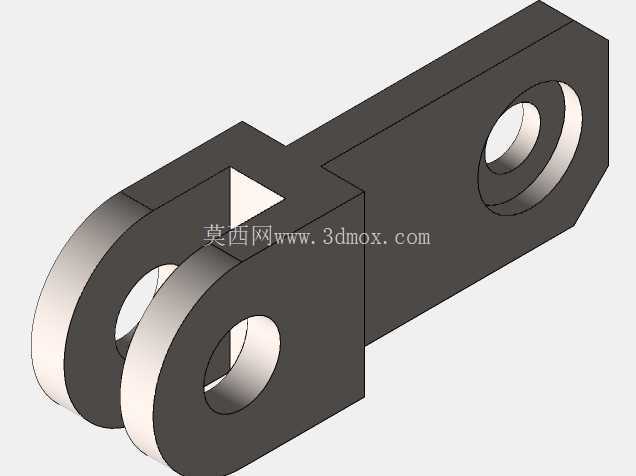

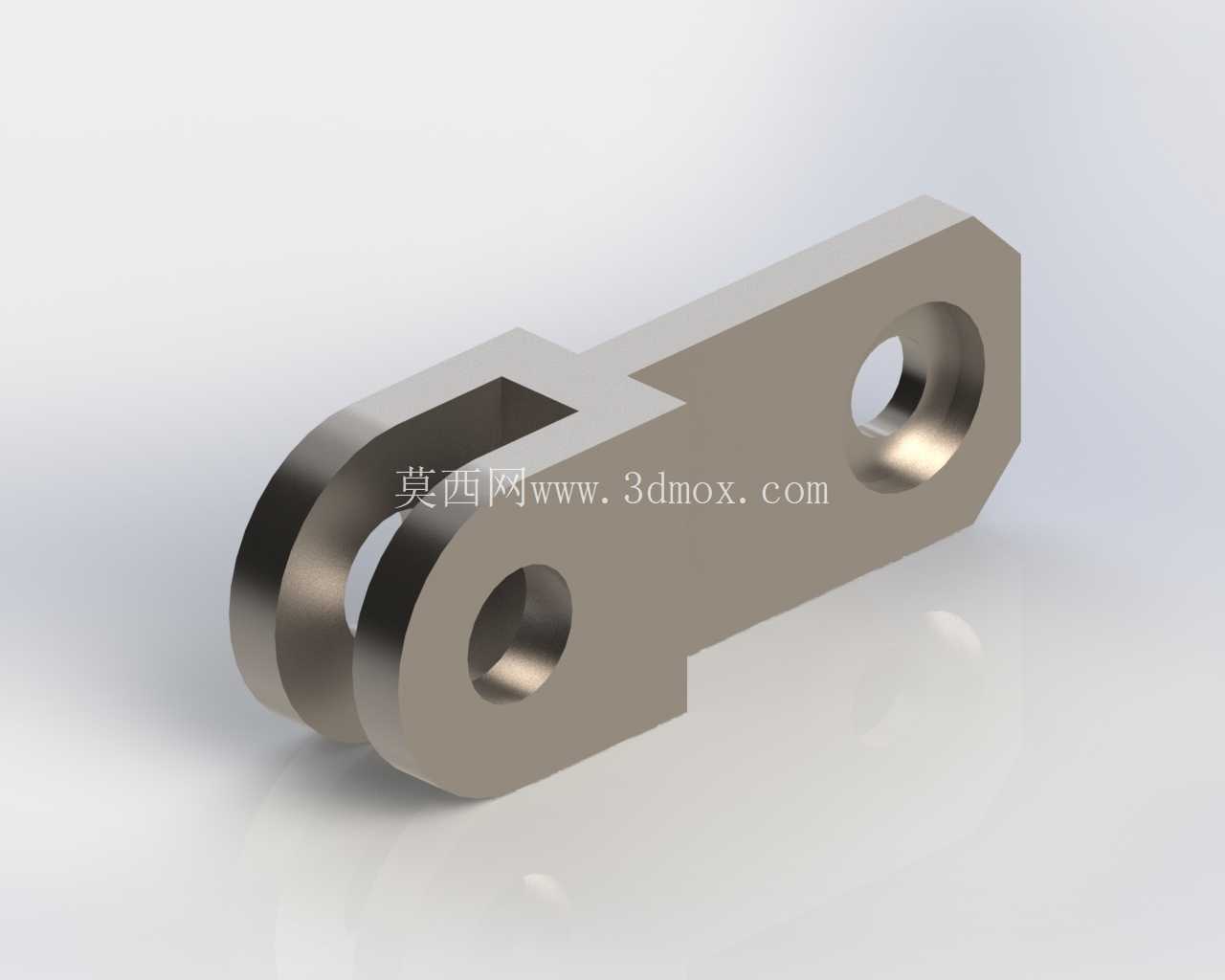

　　从结构功能设计的角度来看，该零件一端采用双平行耳板的开口叉形结构，两个耳板上加工同轴的通孔，使用时将待连接的单耳部件插入两个耳板之间的间隙内，对齐孔位后穿入销轴或者锁紧螺栓，配合开口销、轴用挡圈或者锁紧螺母完成轴向限位，即可形成稳定的铰接副；另一端为单耳板结构，同样加工贯通销轴孔，可直接与另一处带安装孔的固定支座或者连杆端头配合，整套连接结构拆装便捷，铰接转动灵活，在长期往复摆动的工况下也能保持稳定的受力状态。

　　建模过程中首先需要明确整套连接节点的安装边界：叉口的内侧宽度需要匹配被嵌入单耳部件的厚度，通常预留0.2~0.5mm的装配间隙，保证插入后不会出现卡滞，同时间隙也不能过大，避免铰接活动时出现明显的横向窜动；两端销轴孔的中心距是该零件最核心的功能尺寸，直接决定整套连杆机构的运动行程与摆角范围，设计时需要结合机构运动仿真的结果反复校核，避免运动过程中出现部件干涉。耳板的厚度需要根据所承受的最大拉伸、剪切载荷进行校核，双叉端的两块耳板总承载面积需要和另一端单耳板的承载面积大致匹配，避免出现一侧强度冗余、另一侧先发生失效的情况。销轴孔的内径需要和选用的标准销轴形成过渡或者间隙配合，孔的两端可根据加工工艺需求加工倒角，既方便销轴装配时快速导入，也可以去除锐边避免装配过程中划伤操作人员。

　　零件的整体外形采用长条形板状布局，所有外轮廓转角处都设置了合理的铸造或者铣削圆角，避免直角位置在交变载荷作用下产生应力集中。如果采用金属切削加工工艺，可直接选用等厚度的合金钢板材，通过数控铣削加工出外轮廓、叉口开槽以及两端销轴孔，加工完成后对孔位进行铰孔处理保证表面粗糙度与同轴度要求；如果采用批量铸造工艺生产，则可在建模时预留拔模斜度与机加工余量，铸造成型后仅对销轴孔、配合端面进行精加工，能够大幅降低批量生产的成本。

　　在实际选型应用时，需要根据连接节点的工作载荷核算耳板的拉伸强度、销轴的剪切强度以及孔壁的挤压强度，若设备运行环境存在较强振动，还可以在叉口间隙处配合减磨衬套，减少铰接转动过程中的磨损，延长整套连接结构的使用寿命。该类结构形式简单可靠，维护更换方便，是机械传动与支撑系统中十分经典的通用连接零件。
