水平式快速夹钳工装夹具结构设计

　　这套水平式快速夹钳属于工装夹具中常用的肘节式压紧机构，整体由安装底座、连杆传动组件、操作手柄、压头螺杆以及锁紧调节件构成，适用于焊接工装、装配治具、检具定位、木工夹具、机加工辅助压紧等需要频繁装夹与快速松开的场景。机构的核心在于多连杆过中心锁止原理：手柄下压后，连杆越过死点位置，外力作用在压头方向时会被连杆系统转化为稳定的自锁状态，即使操作端受到振动或轻微反向力，夹钳也不会意外脱开；抬起手柄时，连杆脱离锁止位置，压头迅速撤回，工件可以在很短行程内完成取放。

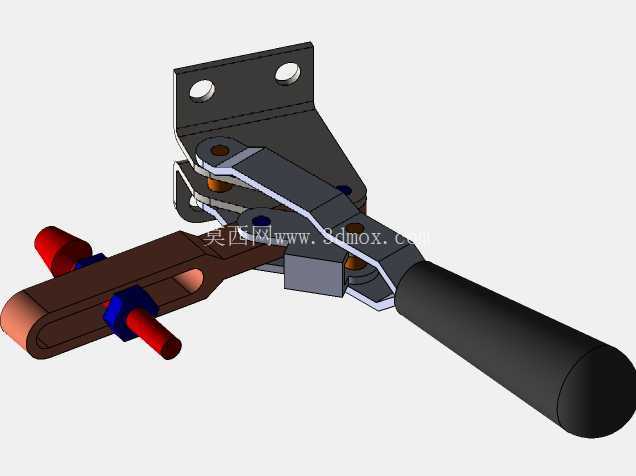

　　从结构布置看，底座采用立式折弯安装板，上部预留两个安装孔，可通过螺栓固定在工装板、焊接平台或专用治具基座上。安装孔间距决定了夹钳的替换边界，设计时需要保证孔位与常用水平快速夹钳的安装规格相匹配，同时底座折弯高度要为连杆摆动和手柄运动留出空间，避免压紧时与工件、定位块或相邻夹具发生干涉。底座承担全部夹紧反力，板厚与折弯形状直接影响刚性，若底座偏弱，夹紧时会出现后仰或弹性变形，导致压头实际压紧力下降。

　　传动部分由多片冲压连杆、销轴和铰接支座组成。连杆之间通过销轴串联，销轴端部采用铆接或挡圈限位，保证机构在反复开合过程中不脱轴。连杆板件的厚度、孔位同轴度以及铰接间隙，会直接影响手柄操作手感和锁止可靠性。间隙过小，机构运动发涩，批量使用时工人操作负荷增加；间隙过大，压头在压紧状态下存在晃动，定位重复性变差。建模时需要把各铰接件的配合关系、运动极限位置和干涉区域逐一检查，尤其要关注手柄下压到底时连杆是否真正越过中心，而不是停留在临界位置。

　　压紧端采用可调螺杆压头结构，螺杆穿过前端压臂，通过螺母调节伸出长度，以适应不同厚度的工件。压头端部通常配置橡胶或金属压帽，金属压帽适合刚性高、压紧面允许接触的钢件；橡胶压帽则适合表面易划伤的板材、喷涂件或薄壁件。螺杆调节范围不能只按单一工件厚度确定，而应结合工装中定位块高度、工件公差堆叠和压臂摆动弧线综合设定。压头与工件接触面最好落在工件支撑点正上方或靠近刚性支撑区域，否则工件可能受到弯曲力矩，出现翘曲、虚压或焊接后尺寸偏移。

　　操作手柄外包防滑握套，长柄设计利用杠杆放大力矩，使工人无需借助工具即可完成锁紧。手柄长度并非越长越好：过长会增加开合所需空间，也可能在密集工装中与操作者手部、相邻夹具或设备部件碰撞；过短则会导致锁紧力不足，压头无法稳定贴合工件。合理的手柄长度应在满足夹紧力的前提下，让开合轨迹位于操作者容易触及的范围内，并保证手柄打开后不会越过工装边界。

　　在实际产线布置中，这类夹钳常成组使用。例如焊接工位上，工件先由定位销和挡块确定 X、Y 方向位置，再由两到四个快速夹钳从 Z 向压紧；装配治具中，夹钳可配合仿形支撑块限制薄板变形；检测工装上，夹钳用于把工件压向基准面，保证每次测量状态一致。布置夹钳时，压紧点应避开焊缝、钻孔位、装配路径和传感器检测区域，同时要让手柄操作方向符合人体动作习惯，通常沿工装外侧开合，减少工人跨越工件操作的情况。

　　外形边界方面，需要重点控制底座安装孔距、底座高度、压臂长度、压头可调行程、手柄打开角度以及夹紧状态下的总高度。三维设计时应同时给出夹紧和打开两个极限位置：夹紧状态用于确认压头与工件、压块之间的贴合关系；打开状态用于确认工件取放空间和手柄摆动范围。对于自动化程度较高的工位，还要预留传感器检测手柄位置的空间，以便判断夹具是否处于锁紧状态。若夹钳安装在回转工装或变位机上，还需校核重心偏置和紧固件防松，避免旋转过程中夹钳本体承受额外惯性载荷。

　　建模过程中，冲压连杆、销轴、底座、手柄、调节螺杆和压帽应分别建立独立零件，再按铰接关系装配。连杆运动副不宜简化成固定实体，否则无法检查死点位置和开合干涉。底座孔、销轴孔和螺杆螺纹段可按实际加工需求表达，关键配合面保留公差设计意识：销轴与孔采用小间隙配合，安装底面保持平面度，压头螺杆与螺母之间设置锁紧件，防止振动后压紧高度变化。对于需要采购标准件的部位，结构外形应与常用快速夹钳系列保持相近，便于后期替换压帽、销轴、弹簧或螺杆组件。

　　这类夹具的价值不在于复杂外形，而在于把快速动作、稳定锁止和可调压紧整合在一个紧凑机构中。设计时若只关注夹紧力，容易忽略操作空间、压点位置和安装基准；若只追求小巧，又可能造成刚性不足。完整的三维结构应清楚表达力流路径：工件反力经压头螺杆传到压臂，再由连杆和销轴传到底座，最终由安装螺栓传入工装平台。沿这条力流检查板件厚度、销轴强度和螺栓位置，才能使夹钳在高频次使用场景下保持稳定、可靠和可维护。
