异形弯臂式连接叉架结构设计方案

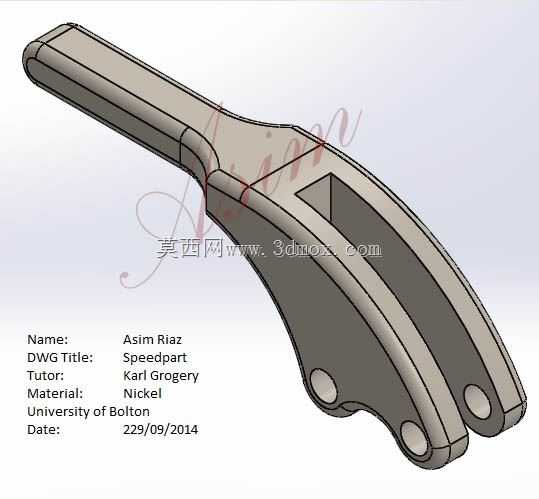

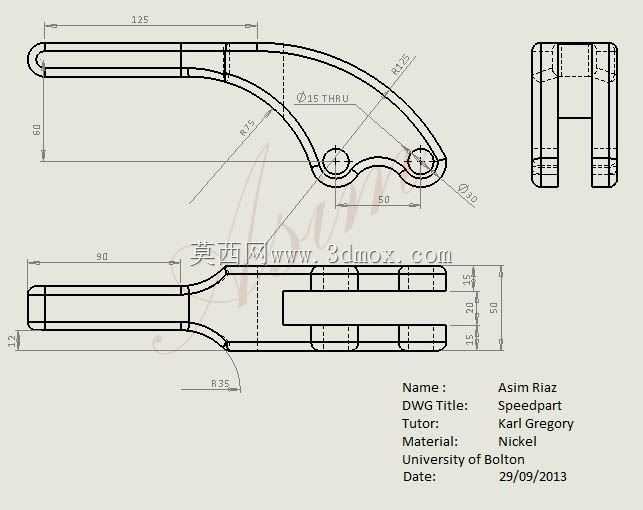

该异形弯臂式连接叉架属于机械传动系统中的铰接承载构件，主要应用于中小型操纵机构、连杆传动单元以及轻载执行机构的动力传递场景，常见于轻工设备的操纵连杆组、小型专用设备的动作执行端连接部位，承担传递拉压载荷、实现构件间铰接转动的核心功能。从结构功能来看，构件一端为长直杆状连接端，可插入对应安装座的孔位实现轴向定位，杆身的平直段能够适配直线滑移或固定安装的需求，保证连接端的受力方向与杆身轴线重合，降低偏载带来的附加弯矩。另一端为分叉式叉形结构，叉口的对称开槽可嵌入待连接的耳片类构件，两个同轴的铰接孔可穿装销轴实现与相邻构件的铰接配合，允许连接对象绕销轴轴线做定角度转动，满足机构动作过程中的角度变化需求。中间的弧形弯臂段是该构件的核心受力过渡区，平滑的弧形轮廓能够将直杆段的轴向载荷平顺传递到叉架端，避免直角结构带来的应力集中问题，弯臂的曲率经过匹配设计，既能够避让机构运动过程中的相邻构件，防止运动干涉，又能保证弯臂段的截面抗弯模量满足额定载荷下的强度要求，不会在长期交变载荷下出现疲劳断裂。从安装边界尺寸来看，直杆段的长度适配常规安装座的孔深要求，杆身直径与标准安装孔位形成间隙配合，保证装配时的顺畅性，叉架端的两个铰接孔中心距经过精准校核，与配套耳片的孔位完全匹配，叉口的开槽宽度适配常规厚度的连接耳片，装配后不会出现过大的旷量，也不会因间隙过小导致装配卡滞。设计过程中针对构件的受力路径做了优化，将直杆段与弯臂段的过渡位置做了圆角处理，铰接孔的周边做了局部加厚，提升孔位的挤压强度，避免销轴反复转动摩擦导致孔位失圆变形。整个构件的外形轮廓完全适配机构的运动包络空间，在满足承载强度的前提下尽可能缩减了非受力区域的材料厚度，兼顾了轻量化与结构可靠性的平衡，装配后可在预设的摆动角度范围内顺畅动作，不会与周边的固定构件、运动构件发生碰撞干涉，能够长期稳定传递额定范围内的拉压载荷与小幅扭矩，适配多种需要铰接传动的轻载机械结构场景。
