小型三角块夹持工装夹具三维设计

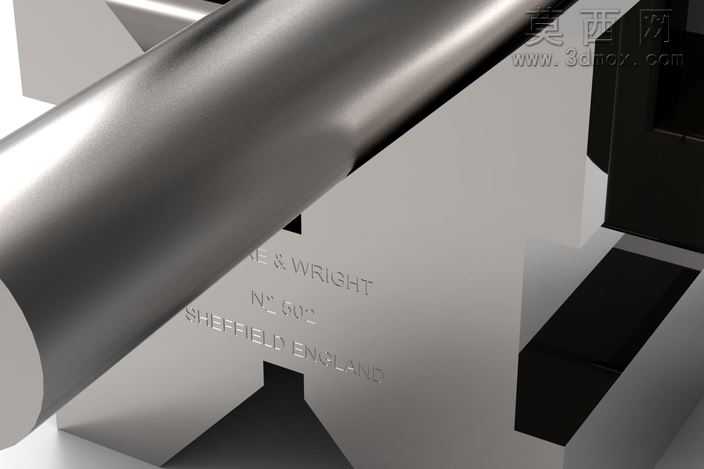

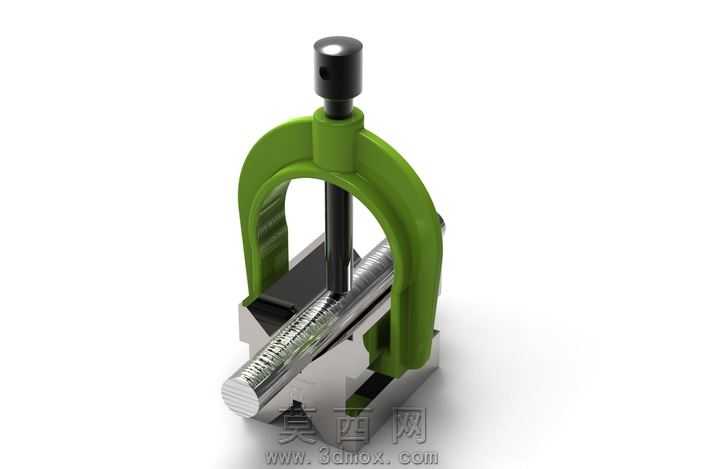

本作品为小型三角块夹持夹具的三维建模设计，建模过程中首先对夹具的整体功能逻辑进行梳理，明确其用于小尺寸圆柱类工件快速装夹定位的核心用途，先搭建整体装配骨架，确定各部件的装配基准与运动限位关系。建模阶段优先完成核心夹持三角块的特征构建，精准绘制三角块的V型定位面，保证定位面的角度公差与表面平整度符合装夹要求，确保圆柱工件放置后能够自动对中，不会出现装夹偏移的问题。随后构建C型夹架主体，对架体的弧形过渡结构进行优化，既保证架体拥有足够的结构强度承受夹紧力，又避免多余的材料堆砌增加整体重量，架体顶部的螺杆安装孔位严格匹配传动螺杆的尺寸公差，保证螺杆转动顺畅无卡滞。传动螺杆部分采用梯形螺纹特征建模，还原手动夹紧螺杆的自锁特性，确保夹紧工件后不会因为外力震动出现松脱的情况，螺杆顶部的操作旋钮做了防滑纹理设计，提升手动操作时的摩擦力，方便操作人员施力夹紧。材质渲染阶段，对C型架体赋予绿色烤漆金属材质，调整材质的粗糙度与反光度，还原工业五金工装的表面质感；三角定位块与夹紧压块赋予哑光不锈钢材质，体现金属加工件的精密质感；传动螺杆与操作杆赋予亮面镀铬金属材质，区分不同部件的材质差异；被夹持的圆棒工件赋予拉丝金属材质，还原棒材的表面加工纹理。整体装配过程中严格校验各运动部件的干涉情况，模拟螺杆下压夹紧的完整运动行程，确保三角块与夹架之间的滑动配合顺畅，夹紧行程能够覆盖常规小尺寸圆棒的装夹需求。设计思路上围绕手动快速装夹的使用场景，简化不必要的复杂结构，整体零件数量少，加工工艺性好，架体可采用铸造后精加工的方式生产，三角块可采用标准型材铣削加工，螺杆采用标准件改制即可，能够有效降低生产制造成本，适合小型机加工场景的工件临时装夹使用，装夹后工件稳定性好，可配合台钻、小型打磨设备等进行后续加工作业。
